La configuración presentada constituye el equipamiento elegido con mayor frecuencia por los Clientes; es una opción probada y eficiente para la producción en serie

Características principales:

• Soportes delanteros: 2 unidades sobre guías lineales, que garantizan estabilidad durante las operaciones de plegado

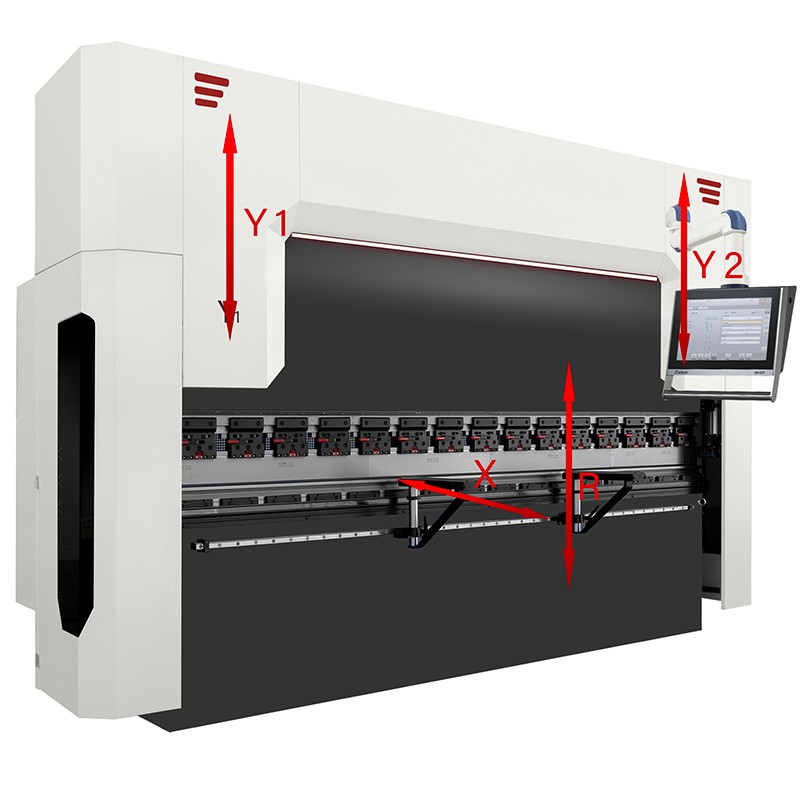

• Ajuste de los ejes Y1, Y2: automático

• Ajuste del tope trasero (eje X): servomotor con encoders

• Ajuste del eje R: servomotor con encoders

• Ajuste automático de la flecha de deformación

• Sujeción del punzón bilateral : cambio rápido tipo AMADA, que permite cambios rápidos de herramientas

• Motor: 11kW (opción Hybrid SERWO+)

Las configuraciones disponibles se adaptan a las necesidades de producción y al tipo de piezas mecanizadas; la especificación de las máquinas se determina individualmente según la aplicación y los requisitos tecnológicos.

Parámetros técnicos

Ajuste automático del recorrido de los topes (eje X) y del eje R (en opción manual). El eje R facilita el plegado de radios mayores, por ejemplo con sistema paso a paso.

Opcionalmente, ajuste de los dedos en los ejes Z1,Z2,R1,R2,X1,X2 con servomotores.

Para que el resultado del plegado paso a paso sea satisfactorio, es necesario realizar ciertos cálculos que, no obstante, requieren conocer varios de los parámetros más importantes relacionados con el proceso de plegado; estos son:

• Longitud del arco: distancia entre los extremos de la curva de la parte doblada de la chapa, medida por la cara interior del pliegue;
• Número de pliegues: número de pliegues individuales que deben realizarse para obtener una chapa doblada con un radio determinado; cuanto mayor sea el número de pliegues, menor será el ángulo de cada pliegue individual y, en consecuencia, más suave será el arco;
• Distancia entre pliegues: distancia entre pliegues individuales realizados durante el proceso.

Aunque todo el proceso de plegado paso a paso pueda parecer bastante complicado, las máquinas y el software disponibles en CORMAK ya están en un nivel de desarrollo tal que en muchos aspectos sustituyen por completo al operario.

Compensación automática de la flecha de deformación

Garantiza el mantenimiento del mismo ángulo de plegado en toda la longitud de plegado - (opción)

Compensación manual de la flecha de deformación (opción)

Garantiza el mantenimiento del mismo ángulo de plegado en toda la longitud de plegado - (opción)

Componentes de alta calidad:

• Componentes del sistema eléctrico de la marca Schneider/Delta/Eaton



Control y funcionalidad:

DELEM DA-58T

• equipado con pantalla táctil de 10 pulgadas, instalada en un brazo móvil, que permite libertad de trabajo en toda la zona de trabajo de la máquina
• Programabilidad: posibilidad de guardar hasta 2000 programas, con 30 pasos en cada uno, lo que permite una adaptación flexible a diferentes tareas
• Manejo ergonómico: el menú intuitivo con abreviaturas en inglés facilita una rápida puesta en marcha

También están disponibles como opción los controladores DELEM DA-53T+2D, DA-66T y DA-69T, o CYBELEC 12

DA-53T+2D

Pantalla

• pantalla táctil TFT LCD de 10.1"
• en color

Software externo

• licencia de puesto offline Profile-53TL opcional (creación de secuencias de plegado en PC)

Sistema

• sistema operativo Windows
• procesador de 200 MHz
• memoria interna 1GB
• comandos en el controlador
• lógica de control que excluye colisiones entre los distintos ejes de trabajo

Funciones

• biblioteca de punzones y matrices /30 punzones & 60 matrices/ - biblioteca descriptiva y gráfica
• biblioteca de programas con posibilidad de vista gráfica previa y catalogación de productos
• base de materiales /posibilidad de introducir nuevos tipos de materiales plegados/
• creación del dibujo de la pieza plegada en la pantalla del controlador /2D/
• creación del programa de plegado a partir del dibujo del producto introducido /2D/
• trabajo en la máquina con posibilidad de vista 2D en tiempo real de la secuencia de plegado
• simulación de plegado 2D en pantalla con vista de colisiones /simulación de plegado paso a paso/
• sistema de mensajes de advertencia /por ejemplo, sobre la superación de la resistencia de las herramientas/
• posibilidad de cambiar el orden de plegado y modificar los distintos pasos del programa
• posibilidad de introducir y guardar correcciones en la memoria
• posibilidad de trabajar en modo manual
• posibilidad de posicionamiento manual de los distintos ejes del tope
• lógica de control que excluye colisiones entre los distintos ejes X, R, Y1, Y2
• cálculo automático de la carrera de la viga de plegado
• cálculo automático de la fuerza de plegado según el tipo de material plegado
• cálculo automático de la posición del tope
• cálculo automático del radio interior y del desarrollo del material
• posibilidad de crear copias de seguridad de productos y herramientas
• puerto USB

DA-58T

Pantalla

• pantalla táctil TFT LCD de 15"
• en color

Software externo

• licencia de puesto offline Profile-53TL opcional (creación de secuencias de plegado en PC)

Sistema

• sistema operativo Windows
• procesador de 200 MHz
• memoria operativa 4Mb
• número máximo de programas: 9999 (máx. 25 pasos)
• número máximo de repeticiones del paso: 99
• comandos en el controlador
• lógica de control que excluye colisiones entre los distintos ejes de trabajo

Funciones

• biblioteca de punzones y matrices /30 punzones & 60 matrices/
• biblioteca descriptiva y gráfica
• biblioteca de programas con posibilidad de vista gráfica previa y catalogación de productos
• base de materiales /posibilidad de introducir nuevos tipos de materiales plegados/
• creación del dibujo de la pieza plegada en la pantalla del controlador /2D/
• creación del programa de plegado a partir del dibujo del producto introducido /2D/
• trabajo en la máquina con posibilidad de vista 2D en tiempo real de la secuencia de plegado
• simulación de plegado 2D en pantalla con vista de colisiones /simulación de plegado paso a paso/
• sistema de mensajes de advertencia /por ejemplo, sobre la superación de la resistencia de las herramientas/
• posibilidad de cambiar el orden de plegado, modificar los distintos pasos del programa posibilidad de introducir y guardar correcciones en la memoria
• posibilidad de trabajar en modo manual
• posibilidad de posicionamiento manual de los distintos ejes del tope lógica de control que excluye colisiones entre los distintos ejes X, R, Y1, Y2,
• cálculo automático de la carrera de la viga de plegado
• cálculo automático de la fuerza de plegado según el tipo de material plegado
• cálculo automático de la posición del tope
• cálculo automático del radio interior y del desarrollo del material
• posibilidad de crear copias de seguridad de productos y herramientas
• puerto USB
• posibilidad de crear copias de seguridad de productos y herramientas

DA-66T

Pantalla

• pantalla táctil TFT LCD de 17”
• en color

Software externo

• licencia de puesto LITE T2D opcional (creación de secuencias de plegado en PC)

Sistema

• control intuitivo con comandos en el controlador
• sistema operativo Windows CE estable
• memoria operativa 64Mb
• número máximo de programas: 1000 /1Gb/
• número máximo de repeticiones del paso: 99

Funciones

• creación del dibujo de la pieza plegada en la pantalla del controlador (2D)
• creación automática del programa de plegado a partir del dibujo del producto (2D)
• cálculo automático de la carrera de la viga y de la fuerza de plegado según el material
• ajuste automático del tope según el programa de plegado visualización del proceso de plegado 3D (simulación de plegado paso a paso)
• ajuste automático de los dedos del tope detrás del segmento indicado del punzón y la matriz
• avisos de colisión de la herramienta con el material
• avisos de advertencia sobre la superación de la fuerza admisible de presión de las herramientas
• posibilidad de cambiar el orden de los pliegues
• cálculo automático del desarrollo de la chapa
• posibilidad de corregir los distintos pasos del programa
• posibilidad de cambiar el orden de plegado y corregir los distintos pasos del programa
• posibilidad de control manual de los distintos ejes del tope (rueda de navegación)
• posibilidad de trabajar en modo manual
• base de materiales
• biblioteca de punzones y matrices
• biblioteca de programas con posibilidad de vista gráfica previa y catalogación de productos
• contador de carreras y horas de trabajo
• puerto USB
• posibilidad de crear copias de seguridad de productos y herramientas

DA-69T

Pantalla

• pantalla táctil TFT LCD de 17”
• en color

Software externo

• licencia de puesto LITE T3D opcional (creación de secuencias de plegado en PC)

Sistema

• control intuitivo con comandos en el controlador
• sistema operativo Windows CE estable
• memoria operativa 64Mb
• número máximo de programas: 1000 /1Gb/
• número máximo de repeticiones del paso: 99

Funciones

• importación de archivos DXF,
• importación de funciones 3D a IGES & SAT desde el programa LITE T3D
• creación del dibujo de la pieza plegada en la pantalla del controlador (3D)
• creación automática del programa de plegado a partir del dibujo del producto (3D)
• cálculo automático de la carrera de la viga y de la fuerza de plegado según el material
• ajuste automático del tope según el programa de plegado
• visualización del proceso de plegado 3D (simulación de plegado paso a paso)

CYBELEC 12

Pantalla

• pantalla táctil TFT LCD de 12”
• en color

Sistema

• control intuitivo con comandos en el controlador
• sistema operativo Windows CE estable
• número máximo de punzones: 100
• número máximo de punzones: 100
• número máximo de programas: 300
• número máximo de repeticiones del paso: 24
• número máximo de materiales: 10

Funciones

• Interfaz HMI fácil de usar
• Dibujo gráfico del perfil en 2D y visualización 3D
• Secuencia automática de plegado
• Máxima precisión de plegado gracias a algoritmos avanzados
• Tándem
• Importación de herramientas.
• Plegado inicial / final.
• Admite medición del ángulo.
• Admite lector de códigos de barras
• Industria 4.0 configurable

La máquina combina tecnología avanzada con facilidad de uso, lo que la convierte en una opción ideal tanto para tareas manuales de precisión como para un trabajo en serie eficiente. Los componentes de alta calidad y los avanzados sistemas de seguridad garantizan fiabilidad y seguridad de uso.

Seguridad

Sistema de seguridad láser

Solo con nosotros, de serie, un sistema de seguridad láser de máxima categoría que protege al operario y acelera más del doble el proceso de plegado.

Sistema láser IRIS Plus (opción)

El sistema láser IRIS Plus es una solución avanzada para prensas plegadoras, que garantiza un posicionamiento preciso y seguro de las herramientas y del material. Permite la medición y corrección del ángulo de plegado en tiempo real, lo que aumenta significativamente la precisión y la eficiencia del proceso.

No escatimamos en seguridad. Conexiones hidráulicas y válvulas de seguridad de máxima categoría.

Tenga cuidado con las pseudoprotecciones del tipo puertas o cortinas luminosas, ya que no cumplen las normas CE y exponen a los trabajadores a riesgos para su salud. Como empleador, usted es responsable de la salud de su trabajador.

Resguardos de seguridad conformes con la certificación CE

Ergonomía y ventajas adicionales:

• Controlador móvil en brazo desplazable
• Iluminación LED: aumenta el confort y la seguridad de trabajo
• Soportes sobre guías lineales
• Soportes seguidores (opción)

Nos preocupamos por la seguridad de nuestros Clientes y sus equipos, por eso nuestras prensas plegadoras han sido equipadas con una serie de sistemas avanzados de seguridad. Incluyen señalización visible, resguardos laterales, puerta trasera de seguridad e interruptores de emergencia de fácil acceso.

Cada máquina se entrega con un manual de usuario claro y detallado.

El hecho de que la máquina disponga de certificación CE no significa que sea segura. Lo importante es con qué sistemas está equipada.

SCO – sistema de refrigeración de aceite

Con nosotros, de serie, un sistema que garantiza la estabilidad de los parámetros de trabajo de la máquina incluso tras una explotación larga y continua.

Sujeción de punzones y matrices:

• De serie, matrices divididas multipista de cuatro caras y punzones divididos
• El sistema básico utilizado en las prensas plegadoras CORMAK es el sistema manual tipo AMADA (europeo), que permite cambios rápidos de herramientas
• Los punzones se montan desde el lateral de la máquina y se bloquean mediante tornillos

Selección de matriz y punzón

Debido al resultado final, también es importante seleccionar correctamente las herramientas para la prensa plegadora, es decir, la matriz y el punzón.
Las prensas plegadoras CORMAK realizan mediciones de plegado de forma continua y pueden, por ejemplo, corregir desviaciones durante el proceso para que el resultado obtenido sea lo más óptimo posible.

Dependiendo de la fuerza de presión de la prensa, los punzones y matrices divididos pueden variar en longitud.

Formación y puesta en marcha de la máquina

Es posible organizar formación profesional y la puesta en marcha de la máquina realizadas por un técnico de Cormak; este servicio se valora de forma individual.
