La configuración presentada constituye el equipamiento elegido con mayor frecuencia por los clientes: una opción probada y eficaz para la producción en serie

Características principales:

• Soportes delanteros: 2 unidades sobre guías lineales, que garantizan estabilidad durante las operaciones de plegado

• Regulación de los ejes Y1, Y2: automática con servomotor

• Regulación del tope trasero (eje X): servomotor con encoders

• Regulación del eje R: servomotor con encoders

• Regulación automática de la compensación de la flecha de flexión

• Sujeción del punzón bilateral : montaje rápido tipo AMADA, que permite cambios rápidos de herramientas

• Motor: 18.5kW (opción Hybrid SERWO+ que reduce el consumo eléctrico a la mitad y garantiza un funcionamiento más silencioso)

*El precio indicado se refiere exclusivamente a la máquina, sin incluir equipamiento opcional/adicional, instalación, transporte ni formación; le rogamos que contacte con nuestro asesor para obtener más información.

Adaptamos las configuraciones disponibles a las necesidades de producción y al tipo de piezas procesadas: la especificación de las máquinas se determina individualmente según la aplicación y los requisitos tecnológicos.

Parámetros técnicos

*El precio indicado se refiere exclusivamente a la máquina, sin incluir equipamiento opcional/adicional, instalación, transporte ni formación; le rogamos que contacte con nuestro asesor para obtener más información.

Regulación automática del recorrido de los topes (ejes X) y del eje R (manual en opción). Eje R que facilita el plegado de radios mayores, por ejemplo mediante sistema de plegado por pasos.

Como opción, regulación de los dedos en los ejes Z1,Z2,R1,R2,X1,X2 mediante servomotores.

*El precio indicado se refiere exclusivamente a la máquina, sin incluir equipamiento opcional/adicional, instalación, transporte ni formación; le rogamos que contacte con nuestro asesor para obtener más información.

Para que el resultado del plegado por pasos sea satisfactorio, es necesario realizar ciertos cálculos que requieren conocer varios de los parámetros más importantes relacionados con el proceso de plegado, que son:

• Longitud del arco: distancia entre los extremos de la curva de la parte plegada de la hoja de chapa, medida por el lado interior del plegado;
• Número de plegados: número de plegados individuales que deben realizarse para obtener una chapa plegada con un radio determinado; cuanto mayor sea el número de plegados, menor será el ángulo de cada plegado individual y, como resultado, más suave será el arco;
• Distancia entre plegados: distancia entre los plegados individuales realizados durante el proceso.

Aunque todo el proceso de plegado por pasos puede parecer bastante complejo, las máquinas y el software disponibles en CORMAK ya cuentan con un nivel de avance tal que, en muchos aspectos, sustituyen completamente al operador.

De serie, compensación automática de la flecha de flexión

Garantiza el mantenimiento del mismo ángulo de plegado en toda la longitud de plegado

Compensación manual de la flecha de flexión (opción)

Garantiza el mantenimiento del mismo ángulo de plegado en toda la longitud de plegado - (opción)

*El precio indicado se refiere exclusivamente a la máquina, sin incluir equipamiento opcional/adicional, instalación, transporte ni formación; le rogamos que contacte con nuestro asesor para obtener más información.

Componentes de alta calidad:

• Componentes del sistema eléctrico de la marca Schneider/Delta/Eaton



Control y funcionalidad:

DELEM DA-53TX

• Equipado con una pantalla táctil de 15 pulgadas, instalada en un brazo móvil, que permite libertad de trabajo en todo el campo de trabajo de la máquina
• Algoritmos avanzados de programación con función de cálculo automático de la secuencia de plegado
• Control de hasta cuatro ejes, que permite operaciones más complejas
• Compatibilidad con numerosas prensas plegadoras
• Opción: creación del dibujo de la pieza plegada en la pantalla del controlador /2D/
• Opción: creación del programa de plegado a partir del dibujo introducido del producto /2D/
• Opción: trabajo en la máquina con posibilidad de vista previa 2D en tiempo real de la secuencia de plegado

También disponibles como opción los controladores DELEM DA-53T+2D, DA-66T y DA-69T, o CYBELEC 12

*El precio indicado se refiere exclusivamente a la máquina, sin incluir equipamiento opcional/adicional, instalación, transporte ni formación; le rogamos que contacte con nuestro asesor para obtener más información.

DA-53T+2D

Pantalla

• táctil 10.1" TFT LCD
• en color

Software externo

• licencia de puesto offline Profile-53TL opcional (creación de secuencias de plegado en PC)

Sistema

• sistema operativo Windows
• procesador 200 MHz
• memoria interna 1GB
• comandos del sistema
• lógica de control que evita colisiones entre los distintos ejes de trabajo

Funciones

• biblioteca de punzones y matrices /30 punzones y 60 matrices/ - biblioteca descriptiva y gráfica
• biblioteca de programas con posibilidad de vista previa gráfica y catalogación de productos
• base de datos de materiales /posibilidad de introducir nuevos tipos de materiales plegados/
• creación del dibujo de la pieza plegada en la pantalla del controlador /2D/
• creación del programa de plegado a partir del dibujo introducido del producto /2D/
• trabajo en la máquina con posibilidad de vista previa 2D en tiempo real de la secuencia de plegado
• simulación de plegado 2D en pantalla con vista previa de colisiones /simulación de plegado paso a paso/
• sistema de mensajes de advertencia /por ejemplo, sobre la superación de la resistencia de las herramientas/
• posibilidad de cambiar el orden de plegado y modificar los pasos individuales del programa
• posibilidad de introducir y guardar correcciones en memoria
• posibilidad de trabajo en modo manual
• posibilidad de posicionamiento manual de los ejes individuales del tope
• lógica de control que evita colisiones entre los ejes individuales X, R, Y1, Y2
• cálculo automático de la carrera de la viga de plegado
• cálculo automático de la fuerza de plegado en función del tipo de material plegado
• cálculo automático de la posición del tope
• cálculo automático del radio interior y del desarrollo del material
• posibilidad de crear copias de seguridad de productos y herramientas
• puerto USB

DA-58T

Pantalla

• táctil 15" TFT LCD
• en color

Software externo

• licencia de puesto offline Profile-53TL opcional (creación de secuencias de plegado en PC)

Sistema

• sistema operativo Windows
• procesador 200 MHz
• memoria operativa 4Mb
• número máx. de programas: 9999 (25 pasos máx.)
• número máx. de repeticiones de paso: 99
• comandos del sistema
• lógica de control que evita colisiones entre los distintos ejes de trabajo

Funciones

• biblioteca de punzones y matrices /30 punzones y 60 matrices/
• biblioteca descriptiva y gráfica
• biblioteca de programas con posibilidad de vista previa gráfica y catalogación de productos
• base de datos de materiales /posibilidad de introducir nuevos tipos de materiales plegados/
• creación del dibujo de la pieza plegada en la pantalla del controlador /2D/
• creación del programa de plegado a partir del dibujo introducido del producto /2D/
• trabajo en la máquina con posibilidad de vista previa 2D en tiempo real de la secuencia de plegado
• simulación de plegado 2D en pantalla con vista previa de colisiones /simulación de plegado paso a paso/
• sistema de mensajes de advertencia /por ejemplo, sobre la superación de la resistencia de las herramientas/
• posibilidad de cambiar el orden de plegado, modificar los pasos individuales del programa y posibilidad de introducir y guardar correcciones en memoria
• posibilidad de trabajo en modo manual
• posibilidad de posicionamiento manual de los ejes individuales del tope; lógica de control que evita colisiones entre los ejes individuales X, R, Y1, Y2,
• cálculo automático de la carrera de la viga de plegado
• cálculo automático de la fuerza de plegado en función del tipo de material plegado
• cálculo automático de la posición del tope
• cálculo automático del radio interior y del desarrollo del material
• posibilidad de crear copias de seguridad de productos y herramientas
• puerto USB
• posibilidad de crear copias de seguridad de productos y herramientas

DA-66T

Pantalla

• táctil 17” TFT LCD
• en color

Software externo

• licencia de puesto LITE T2D opcional (creación de secuencias de plegado en PC)

Sistema

• controlador intuitivo con comandos del sistema
• sistema operativo estable Windows CE
• memoria operativa 64Mb
• número máx. de programas: 1000 /1Gb/
• número máx. de repeticiones de paso: 99

Funciones

• creación del dibujo de la pieza plegada en la pantalla del controlador (2D)
• creación automática del programa de plegado a partir del dibujo del producto (2D)
• cálculo automático de la carrera de la viga y de la fuerza de plegado en función del material
• ajuste automático del tope según el programa de plegado; visualización del proceso de plegado 3D (simulación de plegado paso a paso)
• ajuste automático de los dedos del tope detrás del segmento indicado del punzón y la matriz
• mensajes de colisión de la herramienta con el material
• mensajes de advertencia sobre la superación de la fuerza de presión admisible de las herramientas
• posibilidad de cambiar el orden de los pliegues
• cálculo automático del desarrollo de la chapa
• posibilidad de corregir los pasos individuales del programa
• posibilidad de cambiar el orden de plegado y corregir los pasos individuales
• posibilidad de control manual de los ejes individuales del tope (rueda de navegación)
• posibilidad de trabajo en modo manual
• base de datos de materiales
• biblioteca de punzones y matrices
• biblioteca de programas con posibilidad de vista previa gráfica y catalogación de productos
• contador de ciclos y horas de trabajo
• puerto USB
• posibilidad de crear copias de seguridad de productos y herramientas

DA-69T

Pantalla

• táctil 17” TFT LCD
• en color

Software externo

• licencia de puesto LITE T3D opcional (creación de secuencias de plegado en PC)

Sistema

• controlador intuitivo con comandos del sistema
• sistema operativo estable Windows CE
• memoria operativa 64Mb
• número máx. de programas: 1000 /1Gb/
• número máx. de repeticiones de paso: 99

Funciones

• importación de archivos DXF,
• importación de funciones 3D a IGES & SAT desde el programa LITE T3D
• creación del dibujo de la pieza plegada en la pantalla del controlador (3D)
• creación automática del programa de plegado a partir del dibujo del producto (3D)
• cálculo automático de la carrera de la viga y de la fuerza de plegado en función del material
• ajuste automático del tope según el programa de plegado
• visualización del proceso de plegado 3D (simulación de plegado paso a paso)

CYBELEC 12

Pantalla

• táctil 12” TFT LCD
• en color

Sistema

• controlador intuitivo con comandos del sistema
• sistema operativo estable Windows CE
• número máx. de punzones: 100
• número máx. de punzones: 100
• número máx. de programas: 300
• número máx. de repeticiones de paso: 24
• número máx. de materiales: 10

Funciones

• Interfaz HMI fácil de usar
• Dibujo gráfico del perfil 2D y visualización 3D
• Secuencia automática de plegado
• Máxima precisión de plegado gracias a algoritmos avanzados
• Tándem
• Importación de herramientas.
• Plegado inicial / final.
• Admite medición de ángulo.
• Admite lector de códigos de barras
• Industria 4.0 configurable

La máquina combina tecnología avanzada con facilidad de uso, lo que la convierte en una elección ideal tanto para tareas manuales precisas como para un trabajo en serie eficiente. Los componentes de alta calidad y las protecciones avanzadas garantizan fiabilidad y seguridad de uso.

Seguridad

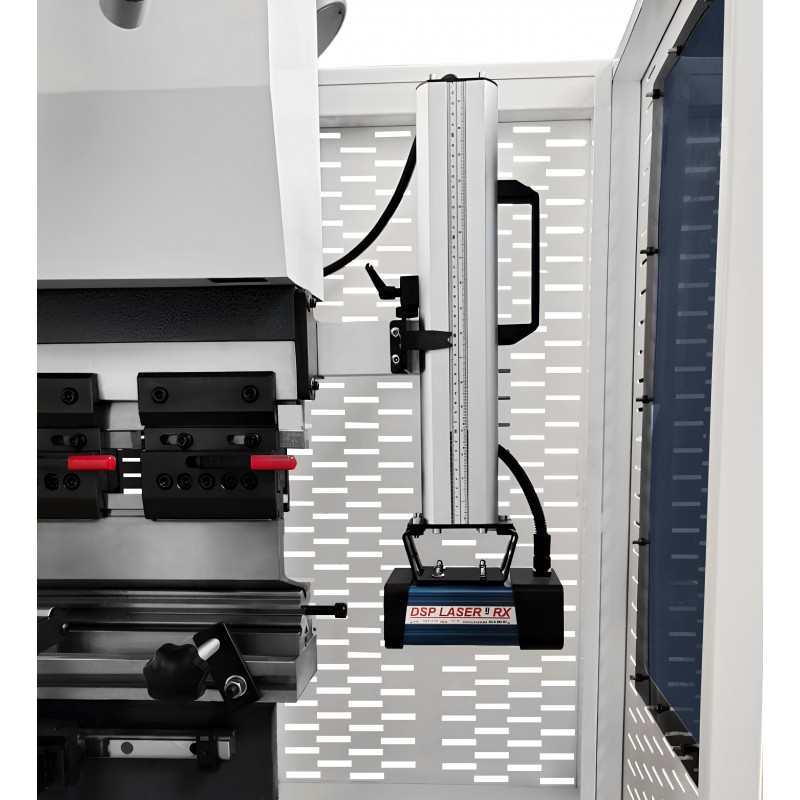

Sistema de seguridad láser

Solo en nuestra oferta, de serie, un sistema de seguridad láser de máxima calidad que protege al operador y acelera más del doble el proceso de plegado.

Sistema láser IRIS Plus (opción)

El sistema láser IRIS Plus es una solución avanzada para prensas plegadoras que garantiza un posicionamiento preciso y seguro de las herramientas y del material. Permite medir y corregir el ángulo de plegado en tiempo real, lo que aumenta significativamente la precisión y la eficiencia del proceso.

*El precio indicado se refiere exclusivamente a la máquina, sin incluir equipamiento opcional/adicional, instalación, transporte ni formación; le rogamos que contacte con nuestro asesor para obtener más información.

¡No escatimamos en seguridad! Conexiones hidráulicas y válvulas de seguridad de máxima calidad.

Cuidado con las pseudoprotecciones tipo puertas o cortinas fotoeléctricas, ya que no cumplen las normas CE y exponen a los trabajadores a riesgos para la salud. Como empleador, usted es responsable de la salud de sus trabajadores.

Resguardos de seguridad conformes con CE

Ergonomía y prestaciones adicionales:

• Controlador móvil sobre brazo articulado
• Iluminación LED: aumenta la comodidad y la seguridad del trabajo
• Soportes sobre guías lineales
• Soportes seguidores (opción)

*El precio indicado se refiere exclusivamente a la máquina, sin incluir equipamiento opcional/adicional, instalación, transporte ni formación; le rogamos que contacte con nuestro asesor para obtener más información.

Cuidamos la seguridad de nuestros clientes y sus equipos, por eso nuestras prensas plegadoras están equipadas con una serie de protecciones avanzadas. Incluyen señalización clara, resguardos laterales, puerta trasera de seguridad e interruptores de emergencia de fácil acceso.

Cada máquina se entrega con un manual de usuario claro y detallado.

Que la máquina disponga de declaración CE no significa que sea segura. Lo importante es con qué sistemas está equipada.

SCO – Sistema de refrigeración del aceite

En nuestra oferta, de serie, un sistema que garantiza la estabilidad de los parámetros de trabajo de la máquina incluso tras una explotación prolongada y continua.

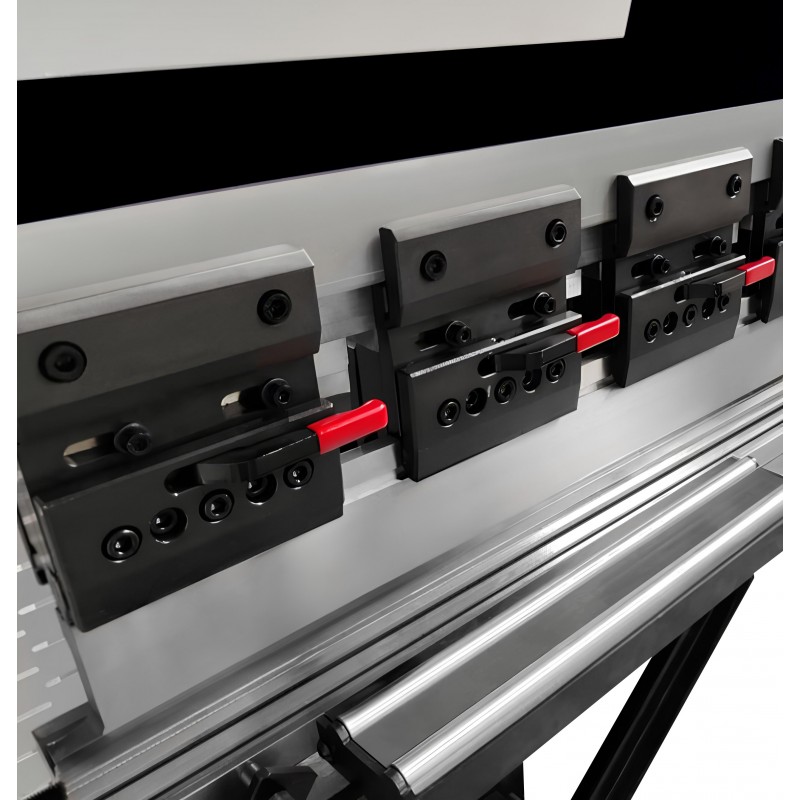

Sujeción de punzones y matrices:

• De serie, matrices seccionadas multiranura de cuatro caras y punzones seccionados
• El sistema básico utilizado en las prensas plegadoras CORMAK es un sistema manual tipo AMADA (europeo), que permite cambios rápidos de herramientas
• Los punzones se montan desde el lateral de la máquina y se bloquean mediante tornillos

Selección de la matriz y del punzón

Debido al resultado final, también es importante seleccionar correctamente las herramientas para la prensa plegadora, es decir, la matriz y el punzón.
Las prensas plegadoras CORMAK realizan mediciones de plegado en tiempo real y pueden, por ejemplo, corregir desviaciones durante el proceso para que el resultado obtenido sea lo más óptimo posible.

Dependiendo de la fuerza de presión de la prensa, los punzones y matrices seccionados pueden variar en longitud.

En la configuración de la máquina

Formación y puesta en marcha de la máquina

Es posible organizar formación profesional y la puesta en marcha de la máquina realizadas por un técnico de Cormak; este servicio se valora de forma individual.

Contacte con nuestro asesor para obtener más información.

Contactar

*El precio indicado se refiere exclusivamente a la máquina, sin incluir equipamiento opcional/adicional, instalación, transporte ni formación; le rogamos que contacte con nuestro asesor para obtener más información.

Consultas telefónicas con un especialista

Siempre puede contar con la ayuda de un especialista.

Condiciones de colaboración

• Garantía de 24 meses.
• La máquina es nueva de fábrica
• Servicio de garantía y posgarantía prestado por el vendedor
