Saber cómo medir el radio de curvatura de una chapa es fundamental para determinar con precisión uno de los parámetros más importantes en el mecanizado de metales, ya que influye enormemente en la calidad, la durabilidad y el aspecto del producto final. El radio de curvatura indica la curvatura mínima a la que el material conserva sus propiedades, evitando grietas o deformaciones indeseadas. Cada tipo de metal tiene parámetros únicos que determinan cómo se puede conformar de forma segura. Comprender y calcular correctamente este parámetro permite optimizar la producción, reducir la cantidad de residuos y garantizar una calidad excelente de los productos.
Saber cómo medir el radio de curvatura de una chapa es fundamental para determinar con precisión uno de los parámetros más importantes en el mecanizado de metales, ya que influye enormemente en la calidad, la durabilidad y el aspecto del producto final. El radio de curvatura indica la curvatura mínima a la que el material conserva sus propiedades, evitando roturas o deformaciones indeseadas. Cada tipo de metal tiene parámetros únicos que determinan cómo se puede conformar de forma segura. Comprender y calcular correctamente este parámetro permite optimizar la producción, reducir la cantidad de residuos y garantizar una calidad excelente de los productos.
En este artículo:
- Radio de curvatura de la chapa: conceptos básicos y definiciones
- Cómo medir el radio de curvatura de la chapa: métodos de medición
- Cómo calcular el radio de curvatura de la chapa: fórmulas y cálculos
Radio de curvatura de la chapa: conceptos básicos y definiciones

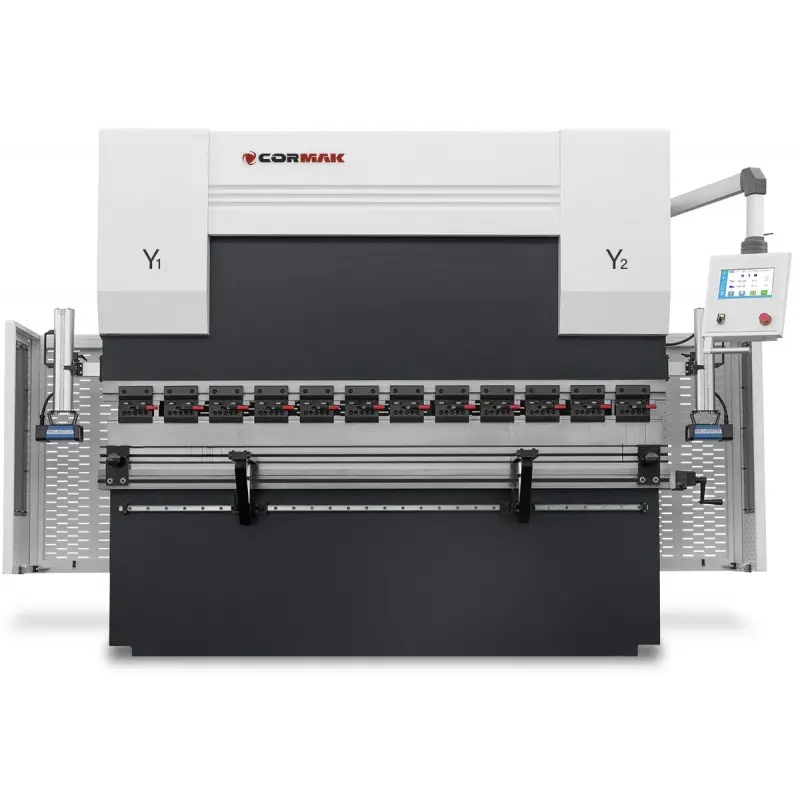

El radio de curvatura de la chapa es un parámetro importante en el conformado de metales, que determina la curvatura del material. ¿Cómo calcular el radio de curvatura de la chapa? Su selección adecuada evita microfisuras y el debilitamiento de la estructura. Un radio demasiado pequeño puede provocar la rotura de la pieza, especialmente en el caso de chapas finas o fabricadas con aleaciones duras. Conocer este valor es fundamental para los diseñadores y operarios, sobre todo al trabajar con equipos como las prensas plegadoras CNC, donde la elección de la matriz y el punzón influye en el resultado final. El radio mínimo de plegado es el radio más pequeño posible en el que la chapa no sufre daños. Superar este límite puede dar lugar a la aparición de microdefectos que solo se manifiestan durante el uso. Ya en la fase de diseño, es necesario adaptar el radio a las propiedades del material y a las condiciones de trabajo del elemento acabado.
El proceso de plegado consiste en la compresión y el estiramiento simultáneos del material. La capa exterior de la chapa se estira, la interior se comprime y entre ambas se encuentra una capa neutra. Conocerla ayuda a evitar el debilitamiento de la estructura, por ejemplo, debido a una mala disposición de los orificios o de los rebordes. El radio de curvatura depende del tipo y el espesor del material. Para aceros de hasta 6 mm de espesor, se suele adoptar un radio igual al espesor de la chapa (R = t). Para chapas más gruesas, se recomienda utilizar un coeficiente de conversión de 1,2–1,5 x t. La elección del radio adecuado debe tener en cuenta también los parámetros de la máquina, entre otros, la anchura de la ranura inferior de la matriz y la geometría del punzón. De este modo, se pueden evitar deformaciones o grietas y garantizar la integridad del elemento.
Cómo medir el radio de curvatura de la chapa: métodos de medición
Conocer el radio de curvatura real influye en la calidad del montaje y la durabilidad de los componentes. ¿Cómo medir el radio de curvatura de una chapa? El método más sencillo es utilizar plantillas de radios; aunque es económico, resulta poco preciso. Una máquina de medición por coordenadas (CMM) proporciona resultados más precisos, ya que reproduce digitalmente la curvatura y calcula el radio con gran precisión. Esta técnica se utiliza habitualmente en la industria aeronáutica y automovilística. Cada vez ganan más popularidad los métodos sin contacto, como el perfilógrafo óptico 3D. Los escáneres ópticos crean un modelo tridimensional de la zona de plegado, lo que permite realizar mediciones rápidas y precisas con una precisión de hasta 0,01 mm. Las máquinas modernas de procesamiento de chapa suelen estar equipadas con sistemas de medición integrados de este tipo, que controlan la calidad del plegado en tiempo real.
Para obtener resultados fiables, hay que respetar varias reglas: la muestra debe estar limpia y libre de rebabas, la medición debe realizarse a temperatura constante y la forma de la chapa debe estar estabilizada, es decir, tras el distensado del material. También hay que tener en cuenta el denominado retorno elástico del material, que puede alterar el radio final. La norma SN 22-008-00B establece las tolerancias del radio: para chapas de hasta 6 mm es de ±0,5 mm, y para las más gruesas, de ±1 mm. En la fabricación de precisión se aplican valores aún más rigurosos. Como fabricante de maquinaria industrial, ofrecemos soluciones de medición adaptadas a los requisitos de diversos sectores, desde la construcción metálica hasta la electrónica de precisión.
Cómo calcular el radio de curvatura de una chapa: fórmulas y cálculos
La forma básica de calcular el radio de curvatura se basa en una relación geométrica:
R = t/sin (θ/2) donde:
-
R – radio de curvatura,
-
t – espesor de la chapa,
-
θ – ángulo de curvatura.
En la práctica de la ingeniería se aplican reglas simplificadas:
-
para chapas de acero de hasta 6 mm de espesor, el radio de curvatura suele tomarse igual al espesor del material (R = t),
-
para espesores de 6 a 12 mm: se recomienda un coeficiente de 1,25–1,5 t,
-
para espesores superiores a 12 mm: se adopta un radio de hasta 2–3 t,
-
estos valores se ajustan a las normas, entre otras, DIN 250 y SN 22-008-00B.
Al trabajar con una prensa plegadora, también hay que tener en cuenta la geometría de las herramientas:
-
la anchura de la matriz inferior debe ser de 8 veces el espesor de la chapa,
-
por ejemplo, para una chapa de 6 mm, la matriz debe tener una anchura de 48 mm,
-
una matriz demasiado estrecha puede provocar grietas,
-
una matriz demasiado ancha, a deformaciones y a una forma incorrecta del pliegue.
Cada vez es más habitual utilizar herramientas digitales para los cálculos:
-
calculadoras de radio de plegado en línea o
-
módulos integrados en el software CAD/CAM,
que permiten determinar rápidamente los valores basándose en:
-
la longitud de la cuerda,
-
la flecha del arco,
-
la anchura del perfil (p. ej., C, U, Z).
Gracias a estas herramientas, es posible ajustar eficazmente los parámetros tecnológicos a las propiedades del material y a las máquinas industriales disponibles, minimizando el riesgo de errores de diseño.
