El torneado de conos es una de las operaciones de torneado más básicas, pero también una de las más exigentes. Los conos se encuentran en ejes, casquillos, herramientas y piezas de ajuste. Para realizarlo correctamente, no solo es necesario ajustar adecuadamente la máquina, sino también comprender la geometría y la técnica de trabajo. A continuación se presentan los tres métodos más utilizados, junto con una comparación y los errores más comunes.

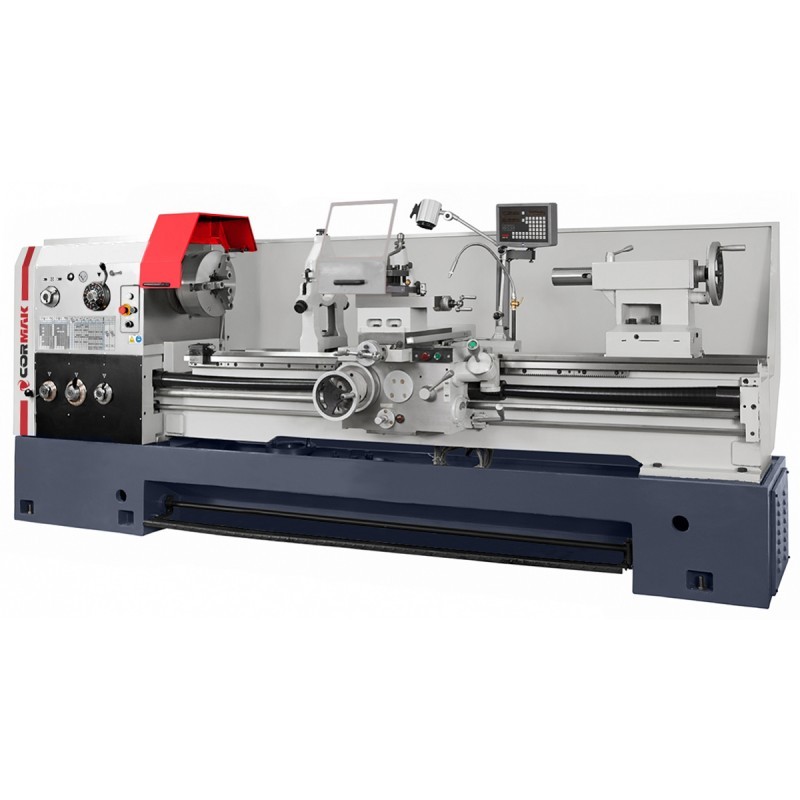

Torneado de conos en el torno: 3 métodos, comparación y errores más comunes (con ejemplos) | Blog - CORMAK
El torneado de conos es una de las operaciones básicas, pero exigentes, del torneado. Los conos se encuentran en ejes, casquillos, herramientas y elementos de ajuste. Una ejecución correcta requiere no solo los ajustes adecuados de la máquina, sino también la comprensión de la geometría y la técnica de trabajo. A continuación se presentan los 3 métodos más utilizados, junto con una comparación y los errores típicos.
1. Torneado de conos mediante el desplazamiento del contrapunto
El método consiste en desplazar lateralmente el contrapunto, lo que hace que el eje de la pieza quede en ángulo con respecto al eje del husillo.
- Ventajas: adecuada para conos largos y suaves
- Desventajas: difícil control del ángulo exacto, posibilidad de desviación
Ejemplo: eje de 300 mm de longitud con un cono guía pequeño.
2. Torneado cónico mediante carros superiores
Los carros superiores se colocan en el ángulo adecuado y el avance se realiza manualmente.
- Ventajas: gran precisión angular
- Desventajas: longitud limitada del cono
Ejemplo: cono Morse en un mandril corto.
3. Torneado de conos con un accesorio para conos
Un accesorio especial guía el soporte por la trayectoria cónica sin necesidad de reajustar el contrapunto.
- Ventajas: alta repetibilidad y precisión
- Desventajas: se requiere equipamiento adicional
Ejemplo: producción en serie de casquillos cónicos.
Comparación de métodos
- Conos más largos: desplazamiento del carro
- Mayor precisión angular: carro superior
- Fabricación en serie: accesorio cónico
Errores más comunes al tornear conos
❌ Error 1: Cálculo incorrecto del ángulo
Incluso un pequeño error provoca un desajuste de los elementos cónicos.
❌ Error 2: Salida de la herramienta demasiado grande
Provoca vibraciones y ondulaciones en la superficie del cono.
❌ Error 3: Falta de control de las dimensiones durante el mecanizado
El cono debe medirse por los diámetros del principio y del final.
❌ Error 4: Fijación incorrecta de la pieza
Las holguras en el portaherramientas provocan vibraciones y errores geométricos.
Productos populares
1. Torno universal convencional CORMAK 500 x 1500YC + cuchillas + punta giratoria
2. Torno universal convencional CORMAK TYTAN 250x750 PRO 400V
3. Torno universal convencional CORMAK 330 x 700 230 V con base + cuchillas + mandril giratorio
4. Torno-fresadora CORMAK TYTAN Center 750 Vario + cuchillas + broca giratoria
Resumen
La elección del método de torneado de conos depende de la longitud de la pieza, la precisión requerida y el tipo de producción. Una técnica adecuadamente seleccionada y un torno estable, como los modelos de tornos CORMAK, permiten obtener una alta calidad de superficie y precisión dimensional.
