El separador magnético para refrigerante es un dispositivo que se utiliza en el mecanizado de metales para separar las partículas ferromagnéticas del líquido refrigerante y lubricante. Ayuda a reducir la cantidad de limaduras de acero y hierro fundido que circulan por el circuito, lo que contribuye a la estabilidad del proceso, a la limpieza del sistema y a la protección de determinados componentes de la máquina.
El separador magnético para refrigerante es un dispositivo que se utiliza en el mecanizado de metales para separar las partículas ferromagnéticas del líquido refrigerante y lubricante. Ayuda a reducir la cantidad de limaduras de acero y hierro fundido que circulan por el sistema, lo que contribuye a la estabilidad del proceso, a la limpieza del sistema y a la protección de determinados componentes de la máquina.
Sin embargo, no se trata de un filtro universal para todos los tipos de impurezas. El separador magnético actúa principalmente sobre las partículas que son atraídas por el campo magnético. En el caso del aluminio, el latón, los plásticos, las partículas no metálicas o las impurezas muy finas que no son captadas magnéticamente, a menudo se requiere una etapa adicional de filtración.
Índice
- ¿Qué es un separador magnético para refrigerante?
- ¿Cómo funciona un separador magnético?
- ¿Qué impurezas elimina?
- Estructura del dispositivo
- Principales ventajas
- Aplicación en el mecanizado de metales
- El separador magnético frente a otros métodos de filtración
- ¿Cómo elegir el separador adecuado para el refrigerante?
- Funcionamiento y mantenimiento
- Preguntas frecuentes
¿Qué es un separador magnético para refrigerante?
El separador magnético para refrigerante es un componente del sistema de filtración de líquidos de proceso. Utiliza imanes permanentes o electroimanes para capturar partículas ferromagnéticas del refrigerante que fluye. Por lo general, se trata de limaduras de acero, hierro fundido y lodos finos que se generan durante el mecanizado o el rectificado.
El dispositivo puede funcionar como módulo independiente o como primera etapa de una instalación de filtración más compleja. En este sistema, el separador magnético elimina las impurezas magnéticas antes de que lleguen a los filtros de precisión, al filtro de papel, al filtro de fibra, al hidrociclón o a cualquier otra tecnología adaptada al proceso.
Esta solución se utiliza principalmente en máquinas de mecanizado CNC, tornos, fresadoras, rectificadoras y líneas de mecanizado en las que se trabajan materiales ferromagnéticos.
¿Cómo funciona el separador magnético para refrigerante?
El principio de funcionamiento se basa en el campo magnético. El refrigerante contaminado fluye a través de la zona de acción del imán y las partículas ferromagnéticas son atraídas hacia la superficie de trabajo del separador. El líquido purificado se dirige a continuación a un depósito, a una siguiente etapa de filtración o directamente de vuelta al circuito de la máquina.
El proceso paso a paso
- El refrigerante contaminado entra en el sistema de filtración.
- El líquido fluye a través de la zona del campo magnético.
- Las limaduras y los sedimentos ferromagnéticos son capturados por la superficie magnética.
- Un tambor móvil, un rodillo, una cinta u otro mecanismo transporta los residuos acumulados a la zona de descarga.
- Un elemento rascador retira los residuos y los deposita en un recipiente o en un sistema de recogida de residuos.
- El refrigerante purificado vuelve al circuito de circulación.
En muchas soluciones, el proceso se lleva a cabo de forma continua. No obstante, el diseño del equipo depende del fabricante, del caudal requerido, del tipo de refrigerante y del tamaño de las partículas. Son muy comunes, entre otros, los separadores con tambor magnético giratorio, pero no es la única variante disponible en el mercado.
¿Qué impurezas elimina el separador magnético?
El separador magnético está diseñado para capturar impurezas con propiedades magnéticas. Da mejores resultados en el tratamiento de materiales como el acero y el hierro fundido.
Impurezas magnéticas típicas
- limaduras de acero;
- partículas de hierro fundido;
- lodo y polvo ferromagnético generado durante el esmerilado;
- pequeñas partículas metálicas atraídas por el sistema magnético utilizado.
¿Qué es lo que el separador magnético no elimina con eficacia?
- virutas de aluminio, latón y la mayoría de los metales no ferrosos;
- plásticos, caucho y fibras;
- aceite extraño, bacterias y contaminantes químicos presentes en el refrigerante;
- todas las partículas muy finas, si no presentan las propiedades magnéticas adecuadas.
Por ello, al mecanizar aluminio o materiales mixtos, conviene plantearse un sistema de varias etapas. En ese caso, el separador magnético puede funcionar junto con un filtro mecánico, un filtro de papel, un hidrociclón, una centrífuga u otra solución adaptada al grado de pureza deseado del líquido.

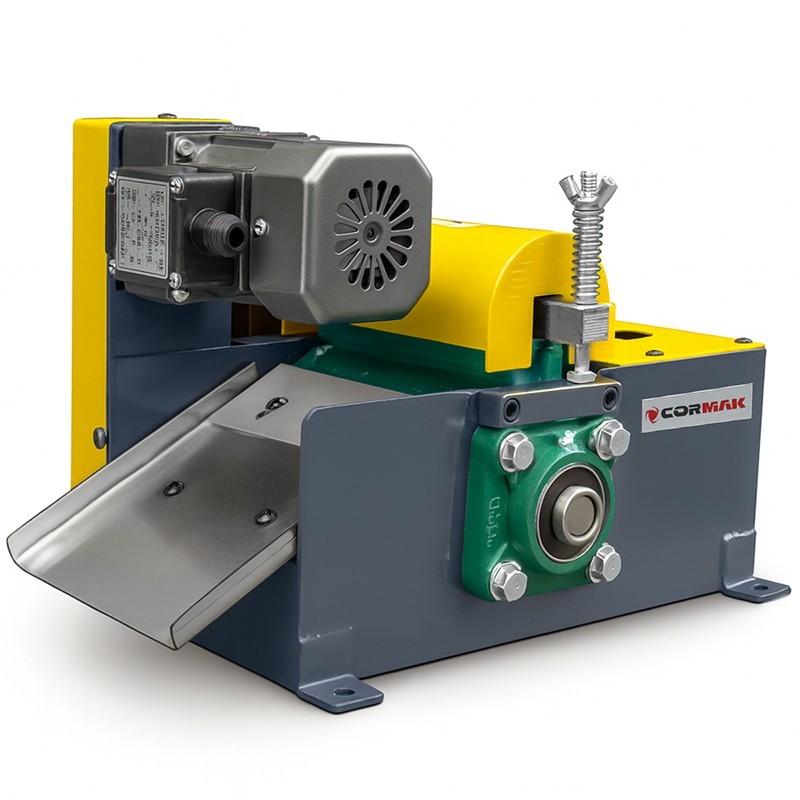

Estructura de un dispositivo para la purificación magnética del refrigerante
Un separador magnético típico se compone de varios elementos responsables del flujo del líquido, la captura de partículas y la evacuación automática de impurezas.
- sistema magnético: tambor, rodillo, placa u otro elemento que genere un campo magnético;
- carcasa y canales de flujo: dirigen el refrigerante a través de la zona de separación;
- accionamiento: en las versiones automáticas, hace girar el tambor o desplaza el elemento de transporte de sedimentos;
- raspador: elimina mecánicamente los residuos acumulados;
- salida del líquido depurado: conduce el refrigerante a la siguiente etapa o a un depósito;
- recipiente para sedimentos: recoge las limaduras y los lodos separados.
A la hora de elegir el diseño, se debe tener en cuenta la viscosidad del líquido, la temperatura, el caudal, la concentración de impurezas, el tipo de material mecanizado y el grado de limpieza requerido del refrigerante.
Principales ventajas de la depuración magnética del refrigerante
Condiciones de mecanizado más estables
La reducción de la cantidad de virutas que circulan por el sistema puede ayudar a mantener unas condiciones de trabajo más predecibles. Esto es especialmente importante en procesos de rectificado y mecanizado de precisión, donde las impurezas pueden afectar a la calidad de la superficie y al comportamiento del refrigerante.
Protección de determinados componentes
La eliminación de partículas ferromagnéticas reduce la carga sobre la bomba, las válvulas, las boquillas y los componentes del circuito de refrigerante. No elimina la necesidad de revisiones, pero puede reducir el riesgo de un desgaste excesivo derivado de la presencia de impurezas abrasivas.
Menos materiales filtrantes
El separador magnético no utiliza los clásicos cartuchos de papel ni de tela no tejida para capturar partículas magnéticas. Esto no significa que no requiera mantenimiento: el dispositivo necesita revisiones periódicas, limpieza, evacuación de sedimentos y mantenimiento según las instrucciones.
Apoyo a la gestión del refrigerante
Una filtración eficaz puede prolongar la vida útil del refrigerante y reducir la frecuencia de limpieza del depósito. El efecto real depende de la gestión global del refrigerante, incluyendo el control de la concentración, la calidad del agua, la presencia de aceite extraño y la actividad microbiana.
Aplicación de los separadores magnéticos en la industria
Los separadores magnéticos para refrigerante resultan especialmente útiles en procesos que generan partículas finas de hierro, acero y hierro fundido.
- mecanizado CNC de acero y hierro fundido;
- torneado y fresado de piezas ferromagnéticas;
- rectificado plano, de rodillos y de herramientas;
- branqueo y operaciones de acabado;
- producción en serie con gran cantidad de lodos metálicos finos;
- sistemas centrales de refrigeración que dan servicio a múltiples máquinas.
El separador magnético frente a otros métodos de filtración del refrigerante
| Método | Lo que elimina mejor | Ventajas | Limitaciones |
|---|---|---|---|
| Separador magnético | Partículas ferromagnéticas | Funcionamiento continuo, sin medios de filtración clásicos | Eficacia limitada con el aluminio, el latón y los contaminantes no magnéticos |
| Filtro de papel o de tela no tejida | Diversas partículas sólidas, incluidas las no magnéticas | Posibilidad de una filtración más precisa en función del medio | Desgasta el material filtrante y requiere su sustitución |
| Hidrociclón | Partículas con la masa y densidad adecuadas | Funciona sin cartuchos, útil en determinados procesos | Su eficacia depende de los parámetros de caudal y de la naturaleza de los contaminantes |
| Centrífuga | Partículas finas y parte de las impurezas, dependiendo de la configuración | Puede garantizar un alto grado de pureza del líquido | Mayor complejidad, costes de inversión y requisitos de mantenimiento |
En muchas plantas, los mejores resultados se obtienen combinando varias tecnologías. Un separador magnético puede aliviar la carga de la filtración fina, mientras que una segunda etapa puede capturar partículas no magnéticas y fracciones muy finas.
¿Cómo elegir un separador magnético para el refrigerante?
La elección debe basarse en un análisis del proceso, y no solo en las dimensiones de la máquina. Antes de elegir, conviene determinar:
- el caudal: la cantidad de refrigerante que circula por el sistema en un tiempo determinado;
- el tipo de material mecanizado: proporción de acero y hierro fundido frente al aluminio o los metales no ferrosos;
- tipo de impurezas: virutas, polvo, lodos, partículas abrasivas finas;
- el tipo de líquido: emulsión acuosa, aceite de mecanizado u otro medio autorizado por el fabricante del separador;
- la pureza requerida del refrigerante: depende del proceso y de la calidad superficial esperada;
- lugar de instalación: junto a una máquina herramienta individual, junto a un depósito central o en un sistema de filtración independiente;
- acceso para el mantenimiento: posibilidad de retirar los sedimentos y realizar el mantenimiento de forma segura.
También conviene comprobar si el separador es compatible con la bomba, el depósito y el sistema de refrigeración existentes, así como con las siguientes etapas de filtración previstas.
Funcionamiento y mantenimiento
Para que el sistema funcione de manera eficaz, es necesario realizar un mantenimiento periódico de acuerdo con las recomendaciones del fabricante. Incluso una solución sin materiales filtrantes requiere supervisión.
- Retira periódicamente los sedimentos acumulados del depósito;
- comprueba el estado del rascador, el accionamiento y las superficies de trabajo;
- compruebe que los canales de flujo y los conductos estén despejados;
- supervise la calidad del refrigerante, la concentración de la emulsión y el nivel de impurezas no magnéticas;
- limpia el depósito y la instalación según el programa de mantenimiento;
- utilice los medios de protección necesarios para la manipulación del refrigerante y los residuos metálicos.
Preguntas frecuentes (FAQ)
¿Funciona el separador magnético en el mecanizado del aluminio?
No elimina eficazmente las virutas típicas de aluminio, ya que el aluminio no es un material ferromagnético. En este caso, suele ser necesaria la filtración mecánica, un hidrociclón, una centrífuga u otro sistema adaptado al proceso.
¿Sustituye el separador magnético a cualquier filtro de refrigerante?
No. Es eficaz contra las partículas magnéticas, pero no sustituye a la filtración para impurezas no magnéticas, aceite extraño ni problemas microbiológicos. En muchos sistemas constituye la primera etapa de filtración.
¿El dispositivo requiere consumibles?
Un separador magnético típico no utiliza cartuchos filtrantes desechables para capturar las limaduras magnéticas. Sin embargo, requiere mantenimiento, revisión periódica y control de los componentes mecánicos.
¿Cuál es la mejor ubicación para instalar el separador?
Puede funcionar con una sola máquina o en un sistema central de refrigerante. La ubicación óptima se determina en función del caudal del líquido, el espacio disponible, el método de recogida de sedimentos y los requisitos del proceso.
Resumen
El separador magnético para refrigerante es una herramienta eficaz para eliminar partículas ferromagnéticas del líquido de proceso. Ayuda a reducir la cantidad de virutas de acero y hierro fundido en el circuito, contribuye a la protección del sistema de refrigeración y puede mejorar las condiciones de mecanizado.
Los mejores resultados se obtienen cuando el separador se adapta al tipo de material, al caudal, a la naturaleza de las impurezas y al grado de pureza requerido del refrigerante. En el mecanizado de materiales no magnéticos o cuando existen elevados requisitos de calidad, conviene combinarlo con etapas adicionales de filtración.
