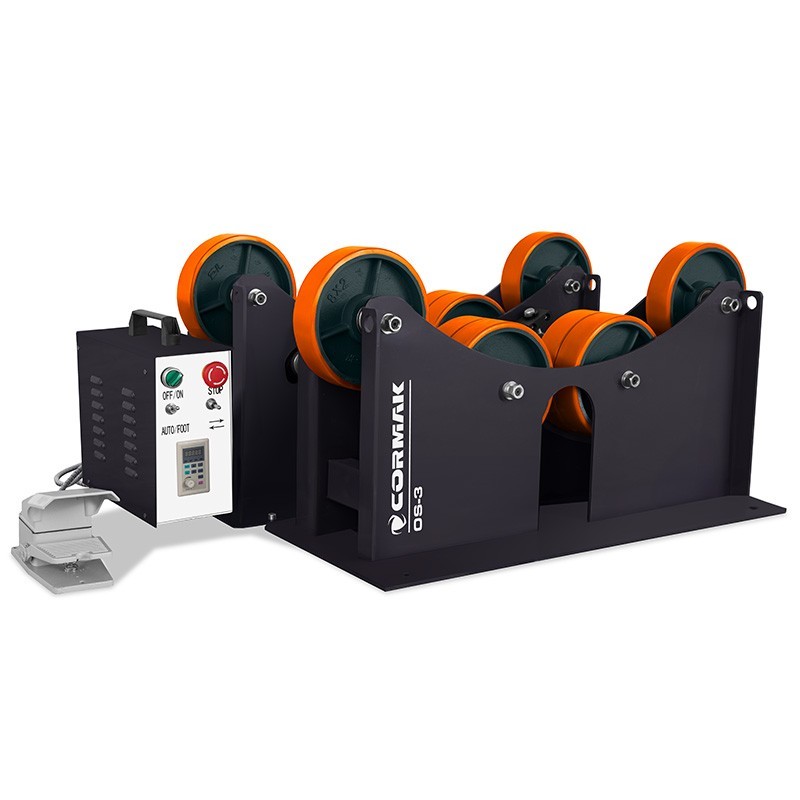

El girador de soldadura, también denominado rotador de soldadura, permite girar de forma controlada tubos, depósitos, manguitos y otras piezas cilíndricas. Facilita el guiado de la soldadura en una posición cómoda, favorece la repetibilidad del proceso y reduce la necesidad de desplazar manualmente piezas pesadas.
El girador de soldadura, también conocido como rotador de soldadura, permite girar de forma controlada tubos, depósitos, manguitos y otras piezas cilíndricas. Facilita el guiado de la soldadura en una posición cómoda, favorece la repetibilidad del proceso y reduce la necesidad de mover manualmente piezas pesadas.
A la hora de elegir, no solo cuenta la capacidad de carga indicada en el catálogo. Son igualmente importantes: el diámetro de la pieza, la distribución del peso, el centro de gravedad, el par de accionamiento, el material de los rodillos, la estabilidad de giro a baja velocidad y la ergonomía del control.
¿Qué es un girador de soldadura?
Un girador de soldadura es un dispositivo en el que la pieza de trabajo se apoya sobre un conjunto de rodillos. La sección motriz imprime al elemento un movimiento giratorio, mientras que la sección pasiva proporciona un apoyo adicional. De este modo, el soldador puede realizar una soldadura circunferencial desde una posición de trabajo más estable, en lugar de tener que girar o levantar la pieza repetidamente.
Los rotadores se utilizan en:
- la soldadura de tubos, manguitos y casquillos;
- la fabricación de depósitos, camisas e intercambiadores;
- soldaduras circunferenciales en estructuras de acero;
- estaciones semiautomáticas y robotizadas;
- trabajos para los sectores energético, de procesos y de maquinaria.
El girador no sustituye a una preparación adecuada de la pieza, al utillaje ni a la evaluación de riesgos. Su función es garantizar un apoyo estable y un movimiento controlado durante el trabajo.
El accionamiento del girador: la clave para la precisión y el rendimiento
El accionamiento es responsable de la fluidez de la rotación, el mantenimiento de la velocidad y la estabilidad de funcionamiento con cargas variables. No debe evaluarse únicamente en función de la potencia del motor. También son importantes la relación de transmisión, el par motor, la regulación y el ciclo de trabajo previsto.
Accionamiento eléctrico
El accionamiento eléctrico es el estándar en la mayoría de los rotadores industriales. Un motor con reductor bien seleccionado permite mantener el funcionamiento dentro del rango de velocidad requerido.
Inversor
El variador garantiza una regulación suave de las revoluciones. Resulta especialmente útil en soldaduras que requieren un movimiento lento y estable, como la soldadura TIG, y cuando un girador maneja piezas de diferentes diámetros y pesos.
Accionamiento servo
Los servomotores se utilizan en estaciones avanzadas, donde se requiere una sincronización precisa con el robot u otros dispositivos. Requieren una integración adecuada del control y los sistemas de seguridad de toda la célula de trabajo.
Parámetros más importantes del accionamiento
- rango de velocidades: adaptado a la tecnología de soldadura y al diámetro de la pieza;
- estabilidad a bajas revoluciones: importante para soldaduras de precisión;
- par de giro: seleccionado en función de la masa, el diámetro, el centro de gravedad y las resistencias al movimiento;
- ciclo de trabajo: conforme al tiempo de trabajo real y a la documentación del fabricante;
- protección contra sobrecargas: útil para proteger el sistema de accionamiento.
No existe un margen de potencia universal válido para todas las aplicaciones. La selección de la capacidad de carga y el par debe tener en cuenta la distribución real de la carga, y no solo la masa de la pieza.
Los rodillos del girador: un pilar fundamental de la estabilidad que a menudo se subestima
Los rodillos se encargan de soportar, guiar y transmitir el movimiento al elemento giratorio. Un material inadecuado para los rodillos, una separación demasiado pequeña o un diámetro inadecuado pueden provocar deslizamientos, un giro irregular y daños en la superficie.
Rodillos de acero
Son adecuadas para aplicaciones pesadas, en las que prima la resistencia a la carga y al desgaste. No obstante, hay que evaluar si el contacto del acero con la pieza no dejará marcas en su superficie.
Rodillos de poliuretano
Pueden reducir el riesgo de dejar marcas en la superficie y garantizan una buena adherencia. A la hora de seleccionarlas, hay que tener en cuenta la temperatura, la capacidad de carga, las salpicaduras de soldadura y el entorno de trabajo.
Rodillos recubiertos de goma
Constituyen una solución intermedia entre la adherencia y la protección de la superficie. Conviene comprobar su resistencia a la temperatura, a los aceites, a los refrigerantes y a otras sustancias presentes en el puesto de trabajo.
¿Qué hay que comprobar?
- el ajuste de la distancia entre rodillos para diferentes diámetros de tubos y depósitos;
- la capacidad de carga de todo el conjunto de rodillos y la distribución real del peso;
- el diámetro de las ruedas, que influye en la estabilidad del apoyo;
- la adherencia: si es insuficiente, se produce deslizamiento, y una resistencia excesiva sobrecarga el accionamiento;
- el estado de la superficie de los rodillos, ya que la suciedad y el desgaste empeoran la fluidez del giro.
En el caso de piezas lacadas, pulidas o de acero inoxidable, conviene realizar una prueba con una pieza representativa antes de iniciar la producción.
Control: ergonomía y control total
El sistema de control influye en la facilidad de trabajo del operario y en la capacidad de gestionar el proceso con precisión. Un buen sistema de control debe ser claro, accesible y adaptado al modo de trabajo en el puesto.
Funciones básicas
- regulación continua de la velocidad;
- arranque y parada;
- cambio del sentido de giro;
- señalización clara del estado del equipo;
- funciones de seguridad específicas para cada puesto de trabajo.
Mando de pie
El pedal puede facilitar el trabajo cuando el soldador maneja simultáneamente la antorcha y controla la pieza. Su ubicación debe ser ergonómica y estar protegida contra un accionamiento accidental.
Programación de ciclos
En la producción en serie resultan útiles la memoria de ajustes, la programación de ciclos o la comunicación con otros dispositivos. Aumentan la repetibilidad, siempre que el programa se configure y se compruebe correctamente antes de comenzar a trabajar.
Ergonomía
El panel de control debe reducir los movimientos innecesarios del operario, ser fácil de leer y estar protegido contra las salpicaduras y los daños mecánicos.
El girador de soldadura y la automatización de la producción
En la producción en serie, el girador puede funcionar conjuntamente con un robot de soldadura, una fuente de soldadura, un alimentador de alambre, un posicionador o un control PLC. Esta integración favorece la repetibilidad de los parámetros de giro y la sincronización del movimiento de la pieza con la soldadura.
La automatización puede ayudar a:
- mantener una velocidad y un sentido de rotación repetibles;
- la ejecución de ciclos programados;
- sincronizarse con el proceso de soldadura;
- aprovechar mejor el tiempo del operador;
- estabilizar la calidad en piezas repetitivas.
Sin embargo, no elimina la necesidad de una preparación adecuada de la pieza, el control de los parámetros, las revisiones y las normas de seguridad en el manejo.
¿Cómo elegir un girador adecuado para tu empresa?
Paso 1: Determina los parámetros de la pieza
Ten en cuenta el peso mínimo y máximo, el diámetro, la longitud, la forma, el centro de gravedad y el tipo de superficie. En el caso de piezas irregulares, comprueba si el apoyo sobre los rodillos será suficiente.
Paso 2: Selecciona la capacidad de carga
Compara los parámetros de la pieza con la documentación del fabricante, teniendo en cuenta la distribución real de la carga. En el caso de depósitos largos o pesados, puede ser necesario utilizar más juegos de rodillos o un sistema de accionamiento y uno pasivo.
Paso 3: Elige el material de los rodillos
Adáptalo a la carga, al diámetro, a la adherencia requerida y a la susceptibilidad de la superficie a sufrir daños. Comprueba también el rango de ajuste de la distancia entre rodillos.
Paso 4: Comprueba el accionamiento
Comprueba el par, el rango de revoluciones, la estabilidad a baja velocidad, el ciclo de trabajo, la alimentación eléctrica y la disponibilidad del servicio técnico. Si tienes previsto automatizar el sistema, asegúrate de que el sistema de control permita la integración necesaria.
Paso 5: Evalúa el control y la seguridad
Determina si basta con el control manual o si se necesitará un pedal, memoria de ajustes, control externo o sincronización con un robot. Ten en cuenta la protección de las zonas móviles y las normas de funcionamiento seguro.
Elementos clave de la plataforma giratoria: comparación
| Elemento | En qué influye | Qué hay que comprobar antes de la compra |
|---|---|---|
| Accionamiento | Fluidez, par y estabilidad de giro | Rango de velocidades, par, ciclo de trabajo, variador o servo |
| Rodillos | Soporte, adherencia y protección de la superficie | Material, diámetro, separación, capacidad de carga y estado de la superficie |
| Control | Ergonomía, precisión y seguridad en el trabajo | Regulación de la velocidad, dirección, pedal, programas e integración |
| Diseño | Estabilidad de la estación | Cimentación, colocación de la pieza, acceso para mantenimiento y protecciones |
Errores más comunes a la hora de comprar un girador
- selección del equipo basándose únicamente en la capacidad de carga indicada en el catálogo;
- no tener en cuenta el diámetro, la longitud y el centro de gravedad de la pieza;
- no analizar el material de los rodillos ni sus condiciones de funcionamiento;
- no disponer de un ajuste continuo de la velocidad en procesos que requieran un movimiento estable;
- subestimar las necesidades relacionadas con la producción en serie y la automatización;
- la falta de un plan de mantenimiento y de acceso a piezas de desgaste;
- omisión de las medidas de seguridad y las normas de manejo seguro del puesto de trabajo.
Preguntas frecuentes (FAQ)
¿Es imprescindible un girador de soldadura?
No en todos los procesos, pero al soldar piezas cilíndricas puede facilitar considerablemente el mantenimiento de una posición cómoda, una velocidad constante y un trazado repetible de la soldadura.
¿Qué capacidad de carga hay que elegir?
La elección debe tener en cuenta el peso, el diámetro, la longitud, el centro de gravedad y la distribución de la carga. Lo mejor es basarse en la documentación del fabricante y en el análisis de la aplicación concreta.
¿Merece la pena invertir en automatización?
La automatización resulta especialmente útil en series repetitivas y puestos de trabajo integrados. Su conveniencia depende del volumen de producción, del número de variantes de piezas y de la calidad exigida.
¿Qué rodillos son los mejores?
No existe una solución única para todos los casos. Los rodillos de acero son adecuados para aplicaciones pesadas, mientras que los de poliuretano o recubiertos de goma pueden resultar más convenientes cuando es importante proteger las superficies. La elección definitiva depende de la carga, la temperatura, la adherencia y el material de la pieza.
Resumen
En un girador de soldadura, hay tres aspectos fundamentales: el accionamiento, que garantiza un giro fluido y estable; los rodillos, responsables de sujetar la pieza de forma segura; y el sistema de control, que proporciona al operador un control real sobre el proceso.
La mejor elección se deriva del análisis de las piezas concretas, la tecnología de soldadura, la carga prevista y las necesidades de automatización. Un girador correctamente seleccionado puede contribuir a la calidad de las soldaduras, la ergonomía y la repetibilidad del proceso, siempre que se implemente adecuadamente y se utilice de forma segura.
