La calidad de la soldadura depende de la cualificación del soldador, la preparación de la unión, los parámetros de la fuente de alimentación, el material de aportación y el gas de protección. Sin embargo, la colocación de la pieza es igualmente importante. El posicionador de soldadura permite girar o inclinar la pieza de forma controlada, de modo que la unión quede en una posición adecuada para realizar la soldadura.
La calidad de la soldadura depende de la cualificación del soldador, la preparación de la unión, los parámetros de la fuente de alimentación, el material de aporte y el gas de protección. Sin embargo, la orientación de la pieza es igualmente importante. El posicionador de soldadura permite girar o inclinar la pieza de forma controlada, de modo que la unión quede en una posición cómoda para realizar la soldadura.
No se trata únicamente de un equipo auxiliar. En el caso de soldaduras circunferenciales, piezas pesadas y producción en serie, un posicionamiento adecuado puede facilitar el mantenimiento de un ángulo constante del soplete, un guiado estable y una mejor visibilidad del baño de fusión. Sin embargo, no sustituye a la preparación correcta de la pieza, la sujeción, las instrucciones técnicas de soldadura ni la evaluación de riesgos del puesto de trabajo.
¿Qué es un posicionador de soldadura?

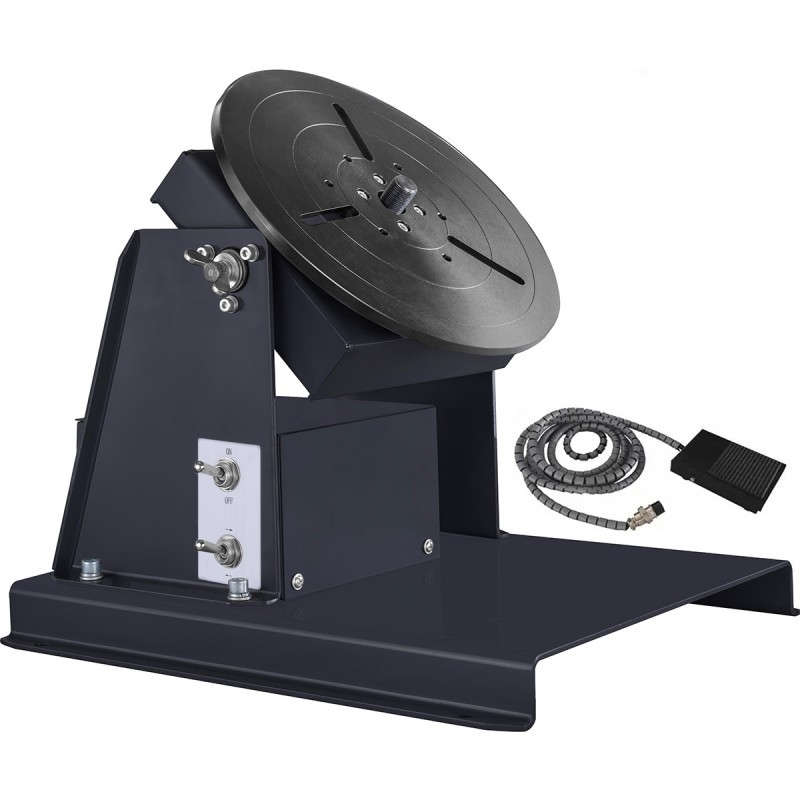

Un posicionador de soldadura es un dispositivo diseñado para girar, inclinar o colocar de forma controlada la pieza que se va a soldar. Dependiendo de su diseño, puede contar con una mesa giratoria, la posibilidad de inclinar la placa, una sujeción para fijar la pieza, regulación de velocidad y control manual, con pedal o externo.
Se utiliza, entre otras cosas, para soldar bridas, tubos, racores, depósitos, bastidores, componentes de maquinaria y piezas que requieren soldaduras circunferenciales. Un posicionador bien elegido permite girar la pieza en lugar de que el operario tenga que desplazarse continuamente o mover manualmente una pieza pesada.
La condición más importante para un trabajo seguro es una sujeción firme. La pieza, la pinza, el dispositivo y los elementos intermedios conforman todo el sistema de carga, por lo que su selección no puede limitarse a la mera comparación entre el peso de la pieza y la capacidad de carga nominal del equipo.
¿Por qué es importante la posición de soldadura?
La posición de la pieza influye en el comportamiento del baño de fusión, el acceso a la unión, la visibilidad y la capacidad de mantener el ángulo adecuado de la antorcha. Cuando la pieza se encuentra en una posición desfavorable, el operario suele trabajar en una postura forzada, cambia el movimiento de la mano y compensa la gravedad del material fundido. Esto dificulta el mantenimiento de condiciones repetibles.
El posicionador puede colocar la unión en una posición similar a la horizontal, cuando la tecnología y la geometría de la pieza lo justifiquen. Para muchas soldaduras circunferenciales, esto se traduce en un control más sencillo del baño de fusión, del material de aportación y de la velocidad de avance. Evidentemente, no todas las estructuras pueden soldarse en la misma posición: la orientación siempre debe adaptarse a la unión real y a la tecnología aprobada.
Al manipular manualmente la pieza, suelen surgir condiciones variables: ángulo variable del soplete, distancia irregular del arco respecto a la unión, peor visibilidad y fatiga del operario. El posicionamiento limita parte de estas variables, pero solo cuando el giro es fluido, la velocidad está bien ajustada y la pieza está fijada de forma estable.
¿Cómo influye el posicionador en la calidad de la soldadura?
1. Un recorrido más estable de la soldadura
Al girar la pieza a una velocidad fija, el soldador puede mantener un ángulo de la antorcha y una distancia respecto a la unión más constantes. En las soldaduras circunferenciales, esto facilita el desarrollo del proceso sin tener que desplazarse alrededor de la pieza. El resultado puede ser una cara de la soldadura más uniforme y un trazado de la costura más repetible.
2. Mejor control del baño de fusión
Colocar la unión en una posición favorable ayuda a observar el baño de fusión y a reaccionar ante los cambios durante la soldadura. Esto es importante para controlar la fusión, la forma de la cara de la soldadura, el ancho de la soldadura y la distribución del material de aporte. Sigue siendo necesario aplicar los parámetros adecuados de corriente, tensión, velocidad, protección con gas y preparación de los bordes.
3. Menos retoques tras la soldadura
Si el posicionamiento reduce la inestabilidad en el desplazamiento y facilita el acceso a la unión, puede disminuir el número de imperfecciones que requieran esmerilado, reparación o resoldadura. El efecto real depende del proceso, la cualificación del personal, la calidad del material y el control de la tecnología. El posicionador no garantiza por sí solo la ausencia de defectos, pero ayuda a crear condiciones de trabajo más repetibles.
4. Estética de la soldadura
En el caso de elementos visibles de acero inoxidable, aluminio, estructuras decorativas o carcasas, no solo es importante la resistencia, sino también el aspecto de la soldadura. Una posición estabilizada puede facilitar la obtención de un ritmo uniforme de la costura y reducir la necesidad de alisar posteriormente la superficie.
5. Control en soldaduras perimetrales
En el caso de tubos, racores, bridas y pequeños depósitos, el posicionador permite mantener la pieza en movimiento mientras el soldador trabaja desde un lugar fijo. Esto resulta especialmente útil cuando se requiere una velocidad periférica constante. La velocidad de rotación debe sincronizarse con el proceso y la geometría de la unión para evitar que se introduzca una cantidad excesiva o insuficiente de calor en el material.
Ergonomía, seguridad y rendimiento
Trabajar en una postura forzada, inclinarse con frecuencia, estirarse por encima de la pieza o girar manualmente los elementos puede aumentar la fatiga. El posicionador facilita la colocación de la unión en un lugar más accesible, lo que ayuda al operario a trabajar más cerca de una posición corporal neutra. La ventaja ergonómica es máxima cuando la altura del puesto de trabajo, la ubicación de los mandos y el método de sujeción se adaptan al proceso real.
Al mismo tiempo, el dispositivo conlleva riesgos relacionados con el movimiento giratorio: posibilidad de quedar atrapado, aplastado, recibir un golpe por parte de la pieza o sufrir un giro incontrolado si la sujeción es inadecuada. Por ello, antes de su implantación, es necesario realizar una evaluación de riesgos, comprobar el estado de las pinzas y los accesorios, proteger la zona de movimiento, aplicar procedimientos de carga y formar a los operarios.
La productividad puede aumentar gracias a un tiempo de ajuste más corto, un menor número de manipulaciones de la pieza y la reducción de las interrupciones entre los tramos de soldadura. La magnitud de esta ventaja depende del tipo de producción, el peso de los componentes, la disponibilidad de accesorios y la organización del flujo de material.
El posicionador en la producción en serie y la automatización
En la producción en serie, es fundamental que las condiciones sean repetibles para cada pieza sucesiva. El posicionador, junto con el dispositivo de sujeción, puede reducir las variaciones derivadas del posicionamiento manual de los elementos. El operador puede aplicar una posición, una dirección y una velocidad de giro fijas, lo que facilita la estandarización del proceso.
Los posicionadores pueden funcionar en combinación con máquinas semiautomáticas, fuentes de soldadura, manipuladores, sistemas de alimentación de alambre o robots. En este tipo de integración, hay que tener en cuenta la sincronización de señales, la parada de seguridad, los bloqueos, las protecciones y el método de confirmación de la correcta sujeción de la pieza.
La automatización no elimina la necesidad de control. La preparación de la unión, las tolerancias de la pieza, el desgaste de las piezas de consumo, la selección de parámetros y la supervisión de la calidad siguen siendo fundamentales para el resultado de la soldadura.
¿Cómo elegir un posicionador de soldadura?
La elección del equipo debe basarse en los datos reales de las piezas y del proceso. Antes de la compra, conviene elaborar una lista de los elementos que se soldarán con mayor frecuencia y, a continuación, tener en cuenta:
- la capacidad de carga y el par de vuelco —teniendo en cuenta la masa de la pieza, la pinza, el dispositivo y la ubicación del centro de gravedad—;
- las dimensiones de la mesa y las posibilidades de sujeción, de modo que la pieza quede estable y sea accesible para el soplete;
- rango de inclinación y rotación: acorde con la geometría de las uniones y la posición de soldadura requerida;
- rango de regulación de la velocidad: importante especialmente en soldaduras circunferenciales y procesos semiautomáticos;
- tipo de control: manual, de pedal, por cable, externo o preparado para integración;
- alimentación y ciclo de trabajo: adecuados para la intensidad de uso prevista;
- seguridad del puesto de trabajo: posibilidad de utilizar protecciones, parada de emergencia, bloqueos y procedimientos de carga;
- servicio técnico y accesorios: disponibilidad de soportes, herramientas, piezas y asistencia técnica.
La selección debe ser confirmada por el fabricante del equipo o por una persona competente, especialmente cuando la pieza sea pesada, tenga el centro de gravedad desplazado o requiera una fijación no estándar.
Posicionamiento frente a colocación manual de la pieza
| Ámbito | Ajuste manual | Posicionador de soldadura |
|---|---|---|
| Posición de la unión | Cambia con frecuencia durante el trabajo | Se puede ajustar y mantener de forma controlada |
| Soldaduras circunferenciales | Requieren desplazarse alrededor de la pieza o cambios frecuentes de posición | Permiten girar la pieza mientras el operario permanece en una posición fija |
| Ergonomía | Mayor riesgo de adoptar posturas forzadas y de fatiga | Puede mejorar el acceso a la unión y la organización del puesto de trabajo |
| Repetibilidad | Depende en gran medida del ajuste manual de cada pieza | Puede facilitar la estandarización si se dispone del utillaje adecuado |
| Seguridad | Requiere manipulación manual y operaciones de transporte adicionales | Requiere una fijación segura, protecciones y control de las zonas de movimiento |
Errores más comunes en la elección del posicionador
- selección basada exclusivamente en la capacidad de carga nominal, sin analizar el centro de gravedad ni el momento de carga;
- no tener en cuenta el peso de la pinza, el instrumento y los accesorios adicionales;
- falta de un rango de velocidad adecuado para las soldaduras circunferenciales;
- selección de una mesa sin posibilidad de fijación segura de piezas típicas;
- no tener en cuenta el espacio necesario para la carga, la descarga y el movimiento del operario;
- ausencia de procedimientos para piezas giratorias, pesadas o de geometría irregular;
- dar por sentado que el propio equipo resolverá los problemas derivados de una tecnología de soldadura incorrecta.
Preguntas frecuentes (FAQ)
¿Mejora el posicionador de soldadura la calidad de todas las soldaduras?
Puede ayudar notablemente cuando permite un mejor acceso a la unión y un movimiento repetible de la pieza. La calidad sigue dependiendo también de la preparación de la unión, los parámetros de soldadura, el material, el gas de protección y la destreza del operario.
¿Cómo se elige la capacidad de carga del posicionador?
Hay que tener en cuenta el peso total del conjunto, incluyendo la pieza, la pinza y el dispositivo, así como la distancia del centro de gravedad al eje de rotación. En el caso de piezas atípicas, es necesario que el fabricante o un ingeniero competente confirme la elección.
¿Es adecuado el posicionador para la producción en serie?
Sí, especialmente en combinación con utillaje repetitivo. Puede facilitar el mantenimiento de la misma posición, velocidad de rotación y acceso a la unión para las piezas sucesivas.
¿Es útil el control de pie?
Puede resultar útil cuando el operario necesita controlar la rotación sin apartar las manos de la pistola de soldadura. No obstante, hay que garantizar una colocación ergonómica del pedal y una protección contra el accionamiento accidental.
Resumen
El posicionador de soldadura no determina por sí solo la calidad de la soldadura, pero puede facilitar considerablemente su obtención. Coloca la pieza en una posición más favorable, favorece un recorrido uniforme de las soldaduras circunferenciales, mejora el acceso a la unión y reduce parte de las cargas ergonómicas.
El mejor resultado se obtiene combinando un posicionador adecuadamente seleccionado, una fijación segura, una tecnología de soldadura homologada, superficies preparadas y la competencia del operario. En la producción en serie y con piezas más pesadas, el posicionamiento puede convertirse en un elemento importante de un proceso estable, seguro y repetible.
