Un centro de mecanizado CNC permite realizar operaciones de fresado, taladrado, roscado y mecanizado de piezas complejas en una sola sujeción. La elección de la máquina adecuada influye directamente en la precisión, el rendimiento, el coste unitario de la pieza y la organización de toda la producción. Lo más habitual es comparar tres soluciones: el centro de mecanizado CNC vertical, el centro de mecanizado CNC horizontal y el centro de mecanizado CNC de pórtico.
Un centro de mecanizado CNC permite realizar operaciones de fresado, taladrado, roscado y mecanizado de piezas complejas en una sola sujeción. La elección de la máquina adecuada influye directamente en la precisión, la productividad, el coste unitario de la pieza y la organización de toda la producción. Lo más habitual es comparar tres soluciones: el centro de mecanizado CNC vertical, el horizontal y el de pórtico.
Cada tipo de máquina tiene una aplicación diferente. El modelo vertical es el más versátil y el más habitual en talleres y plantas de producción. El centro horizontal resulta ideal para el mecanizado en serie de piezas desde múltiples lados. La máquina de pórtico está diseñada para piezas grandes, pesadas y largas que no se pueden mecanizar cómodamente en una máquina vertical clásica.

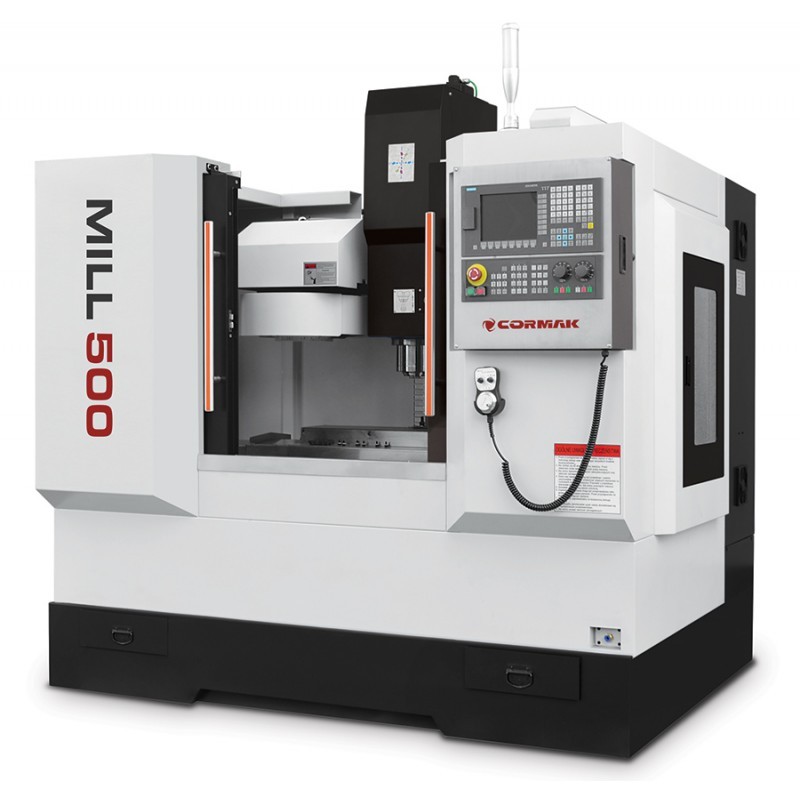

Centro CNC vertical: la opción más versátil
El centro CNC vertical tiene el husillo colocado en posición vertical con respecto a la mesa de trabajo. La herramienta trabaja desde arriba y la pieza se fija a la mesa. Este diseño es fácil de manejar, bien conocido por los operarios y relativamente sencillo de implementar en la producción.
Es la opción más habitual para las empresas que fabrican piezas diversas: placas, cuerpos, moldes, piezas de maquinaria, asas, elementos de aluminio y acero. El centro de mecanizado vertical da buenos resultados en el fresado de superficies, cavidades, ranuras, orificios y roscas.
Una de sus ventajas es la buena visibilidad de la zona de mecanizado. El operario controla fácilmente la sujeción, la herramienta y el desarrollo del programa. Además, la máquina suele ocupar menos espacio que un centro horizontal o de pórtico con un campo de trabajo similar, por lo que resulta ideal para naves con espacio limitado.
¿Cuándo elegir un centro de mecanizado vertical CNC?
- la producción es variada,
- las piezas tienen dimensiones pequeñas o medianas,
- la empresa fabrica series cortas y medias,
- la versatilidad de la máquina es importante,
- la planta necesita una buena relación calidad-precio.
La evacuación de virutas puede suponer una limitación. En el caso de cavidades profundas y un mecanizado intensivo, las virutas pueden acumularse sobre la pieza. Esto requiere una refrigeración adecuada, un transportador de virutas, un sistema de soplado o pausas tecnológicas. Cuando hay un gran número de piezas similares, un centro vertical puede resultar menos eficiente que un centro horizontal con paletización.
Centro CNC horizontal: para una producción en serie eficiente
El centro de mecanizado CNC horizontal tiene el husillo colocado en posición horizontal. La pieza se fija normalmente en una mesa giratoria, un palé o un dispositivo especial. Este diseño permite mecanizar varias caras de la pieza sin tener que cambiarla con frecuencia.
Su mayor ventaja es la productividad. La máquina horizontal da buenos resultados en la producción en serie, donde lo que cuenta es un ciclo corto, la repetibilidad y la reducción del número de fijaciones. Gracias a la mesa giratoria, se pueden realizar muchas operaciones en una sola configuración, lo que reduce el riesgo de errores de posicionamiento.
El centro de mecanizado horizontal también gestiona mejor la evacuación de virutas. Las virutas caen de forma natural fuera de la zona de corte, lo que ayuda a mantener unas condiciones de mecanizado estables. Esto es muy importante al fresar cavidades profundas, mecanizar hierro fundido, aluminio y piezas de cuerpo macizo.
¿Cuándo elegir un centro de mecanizado horizontal CNC?
- la producción es en serie,
- la pieza requiere mecanizado por varios lados,
- lo que importa es reducir el tiempo de ciclo,
- la repetibilidad de las dimensiones es importante,
- la empresa utiliza utillajes, mesas giratorias o paletización.
El inconveniente es el mayor coste de adquisición e implantación. Una máquina horizontal requiere una tecnología bien preparada, portapiezas adecuados, utillaje y mayor experiencia en programación. Da mejores resultados cuando la repetibilidad de la producción permite aprovechar todo su potencial.
Centro de pórtico CNC: para piezas grandes y pesadas
El centro de mecanizado CNC de pórtico tiene una estructura basada en un pórtico que se desplaza sobre la mesa de trabajo. Esta disposición permite mecanizar piezas grandes, largas y pesadas que no se pueden fijar cómodamente en un centro de mecanizado vertical clásico.
Las máquinas de pórtico se utilizan para el mecanizado de placas, moldes, estructuras de acero, componentes de maquinaria, piezas para la industria pesada y componentes grandes de aluminio. Son ideales cuando son fundamentales el campo de trabajo, la rigidez, la capacidad de carga de la mesa y la posibilidad de trabajar con piezas de gran peso.
¿Cuándo elegir un centro de mecanizado de pórtico?
- se mecanizan piezas de grandes dimensiones,
- la pieza es pesada y difícil de mover,
- se requiere un campo de trabajo extenso,
- la producción se centra en moldes, placas o estructuras,
- un centro CNC convencional tiene una mesa demasiado pequeña o un recorrido de ejes insuficiente.
Este tipo de máquina requiere un espacio adecuado en la nave, unos cimientos adecuados y una logística de carga bien planificada. Hay que tener en cuenta el transporte de la pieza, el acceso de la grúa, el espacio para el operario y la zona de trabajo segura. En el caso de piezas grandes, la máquina en sí es solo una parte del proceso: la sujeción, el alineamiento y el método de control dimensional son igualmente importantes.
¿Cómo elegir un centro CNC para la producción?
En primer lugar, hay que determinar las piezas típicas. Son importantes sus dimensiones, peso, material, número de operaciones y la precisión requerida. No vale la pena elegir una máquina basándose únicamente en la pieza más grande si esta solo aparece de forma esporádica. Una mejor solución es adaptar el centro a la mayor parte de la producción diaria, con un margen razonable para futuros encargos.
El segundo paso es analizar el número de fijaciones. Si la pieza requiere mecanizado desde varios lados, un centro horizontal puede acortar el tiempo de trabajo y mejorar la precisión. Si la mayoría de las operaciones se realizan desde arriba, un centro vertical resultará más sencillo, más económico de implementar y más versátil.
En el caso de placas, moldes y estructuras de gran tamaño, conviene plantearse un centro de portal. En este caso, son fundamentales el campo de trabajo, la rigidez de la máquina, la capacidad de carga de la mesa, los recorridos de los ejes y el método de alimentación de la pieza.
También son importantes el almacén de herramientas, la potencia del husillo, el rango de revoluciones, la refrigeración, el sistema de control, el transportador de virutas y la posibilidad de automatización. En la producción en serie, conviene tener en cuenta la sonda de medición, la paletización, la medición automática de herramientas y un utillaje estable.
Los errores más comunes a la hora de elegir un centro CNC
Un error frecuente es elegir la máquina basándose únicamente en el área de trabajo. Una mesa grande no sustituye a la rigidez de la estructura, a un husillo adecuado, a un almacén de herramientas adecuado ni a un proceso tecnológico bien preparado.
Un segundo error es pasar por alto el tiempo de cambio de configuración. En la producción de series cortas, una sujeción rápida y una configuración sencilla del programa pueden ser más importantes que el rendimiento máximo de corte. En la producción en serie ocurre lo contrario: lo que cuenta es un ciclo estable, la repetibilidad y la posibilidad de trabajar con utillajes.
Tampoco hay que pasar por alto la evacuación de virutas, la refrigeración y el acceso para el mantenimiento. El centro CNC funciona como parte de un sistema de producción más amplio, por lo que también hay que tener en cuenta el espacio para las herramientas, los accesorios, la materia prima, la recogida de piezas y el control de calidad.
Resumen
El centro CNC vertical es la mejor opción para las empresas que buscan una máquina versátil para una producción variada. El centro CNC horizontal resulta adecuado para el mecanizado en serie de piezas desde varios lados y en aquellos casos en los que prima el máximo rendimiento. El centro CNC de pórtico está diseñado para piezas grandes, pesadas y largas.
La elección de la máquina debe basarse en las necesidades reales de la planta: las dimensiones de las piezas, el número de operaciones, el material, la precisión requerida y la escala de producción prevista. Un centro CNC bien elegido reduce el tiempo de mecanizado, minimiza los errores de sujeción y aumenta la repetibilidad de las piezas acabadas.
