El tornillo de banco es uno de los elementos más importantes del equipamiento de una fresadora. Se encarga de sujetar la pieza de forma estable, por lo que influye directamente en la precisión del mecanizado, la calidad de la superficie y la seguridad en el trabajo. Ni siquiera una fresadora de alta precisión podrá aprovechar todo su potencial si la pieza se desplaza, vibra o está mal sujeta.
El tornillo de banco es uno de los elementos más importantes del equipamiento de una fresadora. Se encarga de sujetar la pieza de forma estable, por lo que influye directamente en la precisión del mecanizado, la calidad de la superficie y la seguridad en el trabajo. Ni siquiera una fresadora de alta precisión podrá aprovechar todo su potencial si la pieza se desplaza, vibra o está sujeta de forma irregular.
A la hora de elegir un tornillo de banco para una fresadora, no conviene guiarse únicamente por la anchura de las mordazas o por el precio. También son importantes la fuerza de sujeción, la altura de la estructura, la precisión de fabricación, el método de montaje y el tipo de piezas que se mecanizan en el taller. Un tornillo de banco bien elegido ayuda a mantener la repetibilidad de las dimensiones, reduce las vibraciones y facilita el trabajo seguro con distintos materiales.
Adapta el tornillo de banco al tipo de fresadora
El primer paso es comprobar las dimensiones de la mesa de trabajo y las capacidades de la máquina. Un tornillo de banco demasiado grande puede limitar el rango de movimiento de los ejes, dificultar el acceso de la herramienta y ocupar un valioso espacio de trabajo. Por su parte, una prensa demasiado pequeña no garantizará la estabilidad suficiente con piezas más grandes o en operaciones de fresado más intensas.
Para las fresadoras ligeras de taller, suelen bastar unas mordazas compactas con una menor anchura de las mordazas. En el caso de las fresadoras convencionales y las máquinas utilizadas para el mecanizado del acero, resultan más adecuadas las estructuras más pesadas y de alta rigidez. Un mayor peso del cuerpo ayuda a amortiguar las vibraciones y a transmitir las fuerzas de corte de forma más estable.
En el caso de las fresadoras CNC, conviene prestar atención a la altura de la prensa. Un diseño más bajo ofrece más espacio para la herramienta, facilita el mecanizado de piezas más altas y reduce el riesgo de colisión. Esto es especialmente importante cuando se realizan operaciones desde varios lados de la pieza o se utilizan herramientas cortas y rígidas.
Ancho de las mordazas y apertura máxima
La anchura de las mordazas determina el tamaño máximo de la pieza que se puede sujetar de forma estable. Sin embargo, esto no significa que siempre convenga elegir el modelo más grande posible. El tornillo de banco debe adaptarse a las piezas que se mecanizan con mayor frecuencia, y no únicamente a la pieza más grande, que solo aparece de forma esporádica.
En un taller donde se fabrican casquillos pequeños, placas, asas o piezas de precisión, resultará muy útil un tornillo de banco con mordazas más estrechas. Para el mecanizado de bloques de acero, placas, cuerpos o elementos estructurales más grandes, se necesitará un tornillo de banco más ancho con una mayor apertura.
Conviene comprobar no solo la anchura máxima de apertura, sino también la longitud de guía de la mordaza móvil. Una guía más larga y de mayor precisión suele aumentar la estabilidad al apretar con fuerza. Esto es muy importante en el fresado lateral, el cepillado de superficies y el trabajo con elementos que sobresalen por encima de las mordazas.
Fuerza de sujeción y rigidez de la estructura
Durante el fresado, actúan grandes fuerzas sobre la pieza. Cuanto mayor sea la fresa, mayor la profundidad de corte y más duro el material, mayor será la importancia de una sujeción segura. El tornillo de banco debe sujetar la pieza de forma estable, sin desplazamientos, vibraciones ni levantamiento de la mordaza móvil.
Una buena estructura cuenta con un cuerpo macizo, mordazas de guía precisa y un mecanismo de tornillo robusto. En el caso del mecanizado de acero, conviene elegir tornillos de banco fabricados en hierro fundido o acero, resistentes a las vibraciones y al uso intensivo. Un tornillo de banco más rígido permite aprovechar al máximo las capacidades de la fresadora sin reducir en exceso los parámetros de corte.
Hay que tener en cuenta que una fuerza de sujeción excesiva puede deformar una pieza de pared delgada. En el caso del aluminio, los plásticos y las piezas con superficies delicadas, conviene utilizar las almohadillas adecuadas para las mordazas, mordazas blandas o un soporte adicional para la pieza.
Precisión y paralelismo de las mordazas
La precisión de fabricación del tornillo de banco influye en gran medida en la repetibilidad del mecanizado. Resulta especialmente importante el paralelismo de las mordazas y su alineación con respecto a la base. Si la pieza no se apoya de forma estable, puede inclinarse al apretar las mordazas o cambiar de posición durante el fresado.
En trabajos que requieren una gran precisión, conviene optar por modelos rectificados, con mordazas templadas y superficies de base de fabricación precisa. Estos tornillos de banco resultan especialmente útiles en la producción en serie, la fabricación de utillajes, piezas de maquinaria y piezas que exigen dimensiones repetibles.
También son una buena opción los tornillos de banco que permiten utilizar mordazas intercambiables. Esto permite adaptar más fácilmente la sujeción a la forma concreta de la pieza, reducir las marcas en la superficie y mejorar la estabilidad con piezas atípicas.
¿Tornillo de banco fijo o giratorio?
El tornillo de banco fijo es el más utilizado para el mecanizado de precisión. Tiene una construcción más sencilla, una gran rigidez y es más fácil mantener su alineación con respecto al eje de la fresadora. Funciona bien en trabajos en serie, en el fresado de planos, ranuras, orificios y piezas que requieren una referencia repetitiva.

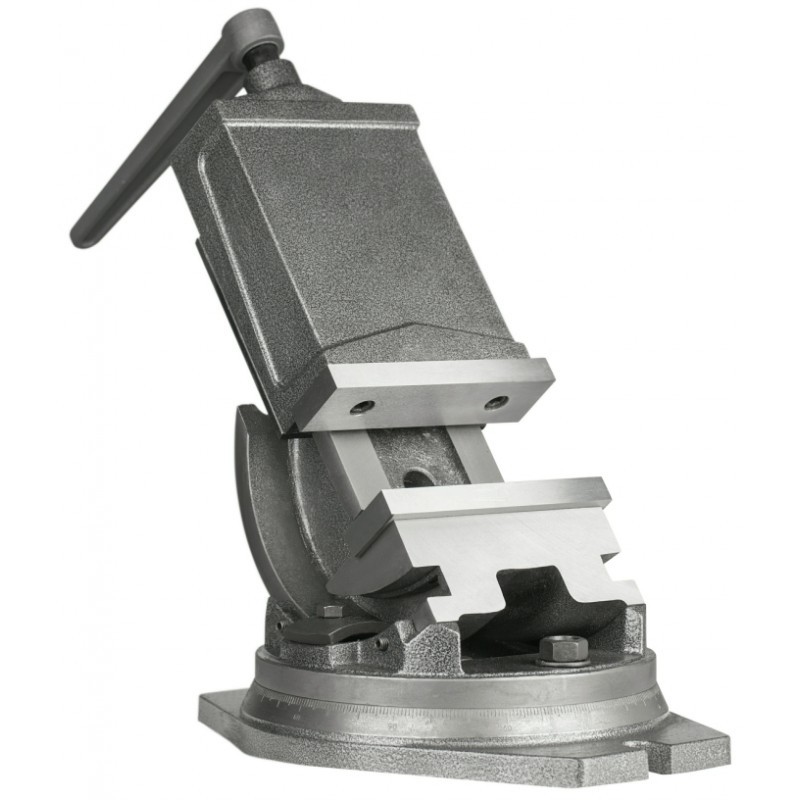

La mordaza giratoria permite colocar la pieza en el ángulo deseado. Resulta útil para fresar biseles, fabricar piezas poligonales y realizar operaciones que requieran cambios frecuentes en la posición del material. Facilita la realización de algunas operaciones sin necesidad de reajustar la estación de trabajo.
Sin embargo, hay que tener en cuenta que la base giratoria aumenta la altura de todo el conjunto. También puede reducir ligeramente la rigidez en comparación con una prensa fija clásica. Por ello, en la producción que requiere una alta precisión, a menudo se utilizan prensas sin plataforma giratoria, y los ángulos se ajustan mediante instrumentos, placas angulares o una sujeción independiente.
Montaje en la mesa de la fresadora
El tornillo de banco debe fijarse de forma segura a la mesa de trabajo. Lo más habitual es utilizar pernos en T, tuercas para ranuras en T y elementos de fijación. Antes del montaje, hay que limpiar la superficie de la mesa y la base del tornillo de banco para eliminar virutas, polvo y restos de refrigerante.
Incluso una viruta pequeña debajo de la base puede afectar a la alineación del tornillo de banco y reducir la precisión del mecanizado. Una vez fijado, conviene comprobar la alineación de la mordaza fija con un comparador de reloj, especialmente en trabajos que requieran mantener la alineación axial o una posición repetitiva de la pieza.
En la producción en serie, pueden resultar útiles los pasadores de fijación, las regletas de referencia o los puntos de referencia fijos en la mesa. De este modo, el tornillo de banco se puede volver a ajustar más rápidamente tras su desmontaje, y el operario reduce el tiempo de reajuste del puesto de trabajo.
¿Qué hay que tener en cuenta antes de la compra?
Antes de elegir un modelo concreto, conviene comparar varios parámetros técnicos y de uso:
- la anchura de las mordazas y la apertura máxima,
- la altura del tornillo de banco y su impacto en el espacio de trabajo,
- la rigidez del cuerpo y el sistema de guía de la mordaza móvil,
- precisión de acabado de las superficies de apoyo,
- la posibilidad de utilizar mordazas intercambiables o blandas,
- modo de montaje en la mesa de la fresadora,
- adaptación al tipo de materiales y piezas habituales.
También conviene comprobar la disponibilidad de mordazas, tornillos, elementos de fijación y piezas de recambio. El tornillo de banco funciona en condiciones difíciles, por lo que la posibilidad de realizar el mantenimiento y sustituir los elementos desgastados reviste una importancia práctica para la continuidad del trabajo del taller.
Resumen
A la hora de elegir un tornillo de banco para fresadora, hay que prestar atención a la anchura de las mordazas, la apertura máxima, la rigidez, la altura de la estructura y la precisión de fabricación. También es importante que el tornillo de banco se adapte al tamaño de la fresadora y al tipo de piezas que se van a mecanizar.
Para un mecanizado preciso y repetible, lo más adecuado es un tornillo de banco fijo y estable. Para operaciones más complejas, conviene plantearse un modelo giratorio o el uso de mordazas y accesorios de sujeción adicionales. Un tornillo de banco bien elegido aumenta la seguridad, mejora la calidad del fresado y permite aprovechar al máximo las posibilidades de la máquina.
