¿Cómo excavar una zanja para un cable eléctrico?

La ejecución de una instalación eléctrica enterrada requiere no solo un cable adecuado y las protecciones correctamente diseñadas, sino también una preparación correcta del trazado. La zanja para el cable eléctrico debe tener una anchura, profundidad y recorrido adecuados, y la forma de realizarla debe adaptarse al tipo de terreno, longitud de la instalación y requisitos técnicos del proyecto.

Para pequeños tramos en una propiedad privada pueden ser suficientes las herramientas manuales. Cuando hay que preparar decenas o cientos de metros de zanja estrecha, la excavación manual resulta muy lenta. En estas tareas son útiles las máquinas para movimiento de tierras, especialmente las diseñadas para zanjas largas y estrechas.

¿De qué depende la forma de realizar la excavación?

Antes de comenzar debe definirse con precisión el recorrido. Son importantes el tipo de terreno, la longitud, el trazado previsto y la profundidad resultante del proyecto y de los requisitos técnicos aplicables.

No existe una única profundidad universal para todas las instalaciones eléctricas. Los requisitos pueden variar según el tipo de cable, tensión, ubicación, protección mecánica, condiciones locales y documentación técnica. Antes de excavar hay que consultar el proyecto, las recomendaciones del fabricante y las normas o reglamentos aplicables.

El terreno también influye. Tierra de jardín, arcilla o suelo moderadamente compactado son normalmente más fáciles de trabajar que un terreno muy duro, pedregoso o con muchas raíces.

Antes de comenzar deben localizarse además las instalaciones subterráneas existentes: cables eléctricos, agua, alcantarillado, gas, fibra óptica, telecomunicaciones o riego.

¿Cómo excavar una zanja para cable?

El método depende principalmente de la longitud y del suelo. En un tramo corto pueden utilizarse pala, azada y pico. Es una solución sencilla, pero requiere mucho tiempo cuando hay que mantener dimensiones uniformes a lo largo de muchos metros.

Antes de excavar conviene marcar claramente el trazado con cuerda, pintura u otro sistema visible. Esto facilita controlar la dirección.

La secuencia básica suele incluir:

• marcar el trazado,
• comprobar instalaciones enterradas existentes,
• retirar obstáculos superficiales,
• realizar la zanja según el proyecto,
• preparar el fondo,
• tender el cable según los requisitos técnicos,
• instalar las protecciones y señalizaciones previstas,
• rellenar y compactar correctamente.

El fondo debe estar nivelado y libre de piedras cortantes u objetos que puedan dañar el cable. Si el proyecto exige cama de arena u otra protección, debe realizarse según la documentación.

La tierra extraída también debe gestionarse correctamente. Si se reutilizará para rellenar, conviene evitar mezclarla con escombros, piedras grandes u otros residuos.

¿Excavación manual o mecanizada?

La excavación manual es adecuada para tramos cortos, accesos limitados o zonas con muchas instalaciones existentes. Permite trabajar con cautela, pero a grandes distancias es lenta y físicamente exigente.

En trazados largos, la mecanización suele ser mucho más eficiente. Una máquina adecuada puede realizar una zanja estrecha en menos tiempo y reducir el volumen de tierra extraída.

La excavación mecanizada se utiliza para:

• cables eléctricos,
• telecomunicaciones y fibra óptica,
• iluminación exterior,
• sistemas de vigilancia y automatización,
• riego e instalaciones de jardín,
• conductos técnicos en zonas industriales,
• zanjas lineales largas y relativamente estrechas.

Zanjadoras de cadena para zanjas estrechas

Para zanjas largas y estrechas son especialmente útiles las zanjadoras de cadena. Utilizan una guía con una cadena móvil equipada con dientes que penetran en el suelo y expulsan el material fuera de la zanja.

El sistema permite mantener una anchura más uniforme y mover menos tierra que con una cuchara convencional.

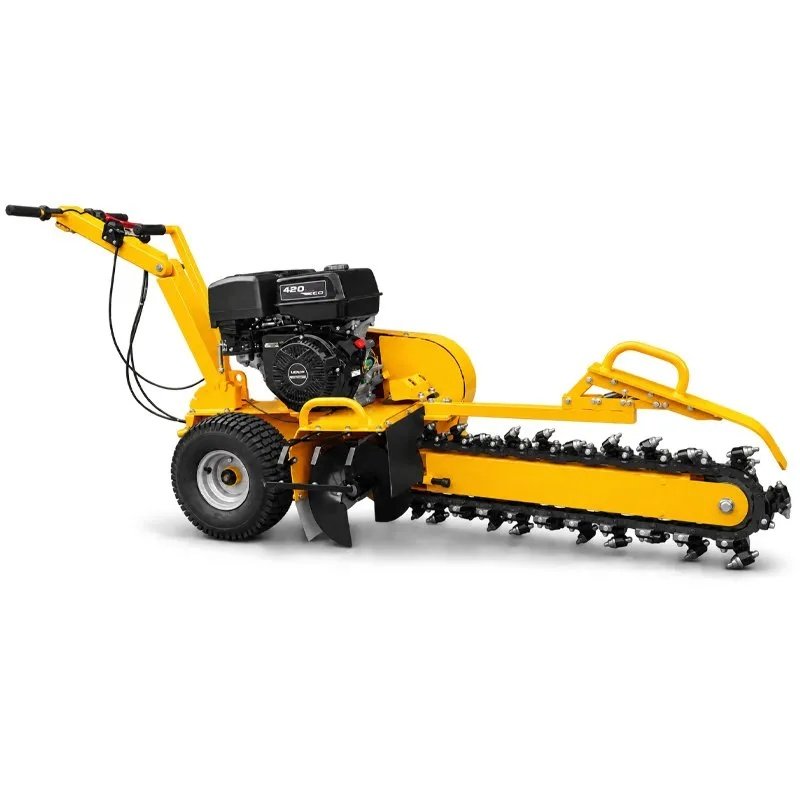

Un ejemplo es la CORMAK GF1500, que realiza una zanja de 100 mm de anchura y permite trabajar a 150, 300, 450 o 600 mm de profundidad. Estos valores indican la capacidad de la máquina y no la profundidad normativa de un cable concreto.

Al elegir conviene analizar profundidad, anchura, cadena, dientes, condiciones del terreno y disponibilidad de repuestos. Puede ampliarse información en el artículo „Excavadora de cadena: ¿para qué sirve y cuándo conviene elegirla?”.

¿Cómo excavar rápidamente una zanja?

Cuando el recorrido tiene decenas o cientos de metros, la productividad se convierte en un criterio fundamental. El mayor ahorro suele lograrse reduciendo la excavación manual y manteniendo una geometría uniforme.

Una zanjadora puede avanzar continuamente por el recorrido marcado. La cadena desprende el terreno y lo saca de la zanja al mismo tiempo.

El rendimiento real depende de las condiciones. Piedras, raíces, terreno duro, pendientes y obstáculos pueden ralentizar notablemente el proceso.

La organización también influye: trazado marcado, obstáculos retirados, acceso libre y una zona de depósito de tierra definida pueden ahorrar mucho tiempo.

Seguridad e instalaciones subterráneas existentes

La comprobación de servicios enterrados es el paso más importante antes de excavar. Dañar un cable eléctrico, una tubería de gas, agua o fibra óptica puede provocar riesgos graves y reparaciones costosas.

La documentación existente debe revisarse y, si es necesario, la posición debe confirmarse sobre el terreno mediante métodos de localización adecuados. Cerca de servicios conocidos puede ser necesaria una excavación manual cuidadosa.

Durante el uso de una zanjadora deben seguirse las instrucciones del fabricante y mantenerse la zona de seguridad. Manos y ropa deben permanecer lejos de la cadena y las personas ajenas al trabajo deben mantenerse alejadas.

La instalación eléctrica debe ejecutarse según proyecto por personal debidamente cualificado. La excavación es solo una parte de la obra y no sustituye la selección correcta del cable, las protecciones ni la verificación final.

Coste de la excavación

El coste depende de más factores que la longitud. Hay que considerar terreno, profundidad, anchura, acceso, transporte, tiempo de operador, preparación, relleno y restauración.

En un tramo muy corto la excavación manual puede ser económica porque evita el transporte y preparación de la máquina. Con mayor longitud aumentan rápidamente las horas de trabajo.

En recorridos largos una zanjadora puede reducir tanto el tiempo como el volumen de tierra movilizado. Una zanja más estrecha significa menos material para extraer, almacenar y volver a colocar.

Por ello debe compararse el proceso completo y no solo el precio por hora de la máquina. Mano de obra, volumen de tierra, relleno y restauración de la superficie también influyen notablemente.

Resumen

¿Cómo excavar una zanja para un cable eléctrico? Para tramos cortos pueden bastar herramientas manuales. En recorridos largos, una zanjadora de cadena suele ofrecer mucha más productividad.

La profundidad, anchura y preparación deben derivarse del proyecto, de las condiciones del suelo y de los requisitos técnicos aplicables. Las capacidades de una máquina no sustituyen esas exigencias.

La correcta definición del trazado y la comprobación de los servicios subterráneos son fundamentales. Una buena elección del método reduce tiempo, volumen de tierra y trabajos posteriores de restauración.
