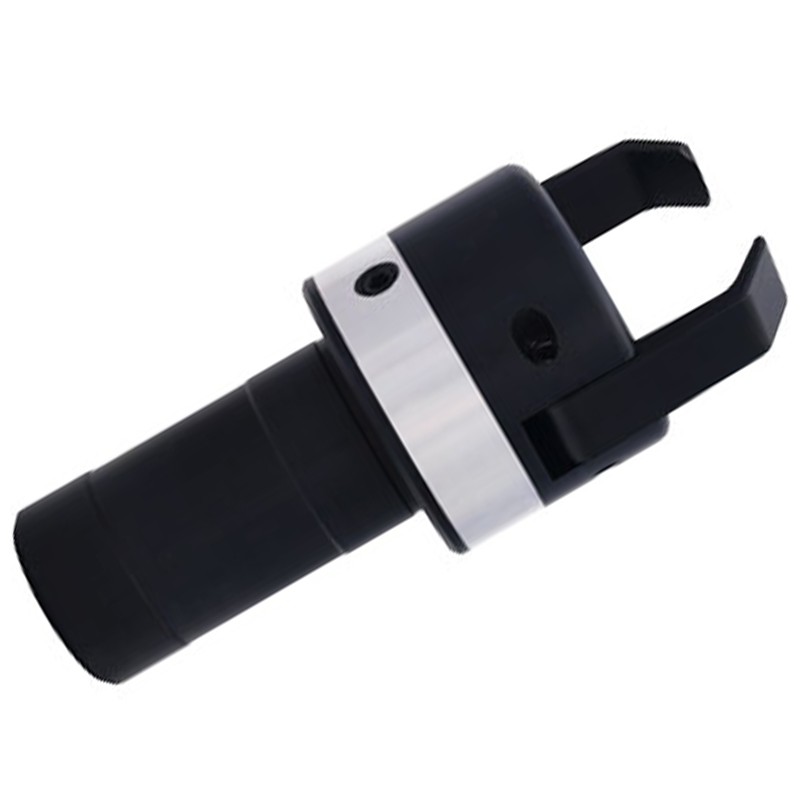

Pinza alimentadora de barras GC-50-5/42 - W20

Alimentador mecánico de barras y pinza para su uso en tornos numéricos (CNC). Ha sido desarrollado a partir de nuestra propia experiencia y fabricado íntegramente en nuestra empresa con materiales polacos, lo que garantiza un funcionamiento sin fallos durante muchos años. Inicialmente fue diseñado y fabricado para uso propio con el fin de automatizar las operaciones y reducir el tiempo de producción de las piezas; hoy en día, muchas empresas colaboradoras utilizan nuestra solución.

Ventajas de la pinza para barras GC-50-5/42

• todos los componentes se fabrican en nuestra empresa utilizando maquinaria y tecnología modernas, por parte de trabajadores POLACOS bajo un estricto control de calidad,
• las garras de sujeción se someten a un tratamiento térmico profesional, lo que prolonga su vida útil.
• ¡La pinza aumenta la eficiencia del torno y reduce significativamente el tiempo de extracción y colocación del material en la posición adecuada!
• Es totalmente autónomo, no requiere accesorios adicionales como agua, refrigerante, aire, etc.
• El tornillo de ajuste permite una configuración inmediata al diámetro requerido en pocos segundos.

Nuestra pinza es la solución ideal para todas las empresas que trabajan con tornos CNC que no están equipados con un alimentador automático de barras, por ejemplo, debido al elevado coste de adquisición o a sus grandes dimensiones.

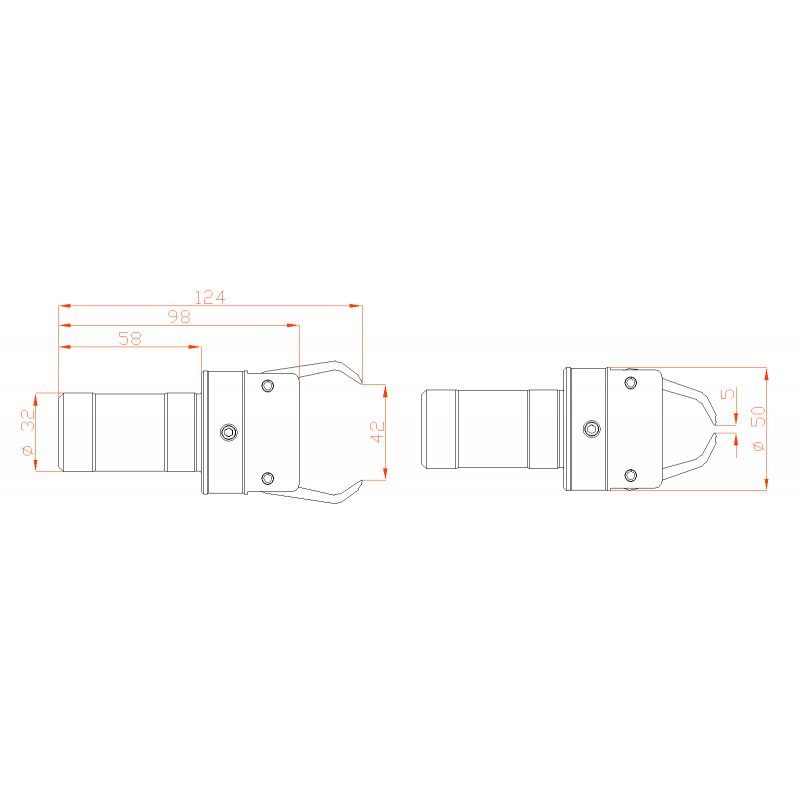

Rango de barras extraíbles: 5-42 mm.

Vida útil de las garras de la pinza GC-50-5/42

De 50 000 a 500 000 unidades, dependiendo del tipo de material mecanizado y de la superficie de la barra (laminada, trefilada). En cualquier momento existe la posibilidad de adquirir pinzas adicionales en caso de desgaste o colisión.

¿Cuál es la repetibilidad de las extracciones de la barra por la pinza?

Inferior a 0,1 mm.

¿Cómo se programa correctamente el torno para el manejo de la pinza?

1. Seleccionar el revólver en el que está montada la pinza.

2. Posicionamiento en el eje Z ..........

3. Avance en el eje X hacia el material para sujetar la barra.

4. Soltar las mordazas del mandril.

5. Pausa para la apertura de las mordazas (de 0,1 s a 1 s).

6. Desplazamiento de la barra en el eje Z según las instrucciones del programa.

7. Apretar las mordazas del portabarras.

8. Tiempo de espera para el cierre de las mordazas (de 0,1 s a 1 s).

9. Salida del material en el eje X.

10. Retorno al punto cero y continuación de la producción.

Programa de ejemplo

N01 T0404 M5 (ALIMENTADOR)

N02 G0 X80 Z-25

N03 G0 X0

N04 M84 (apertura de las mordazas)

N05 G04 F0.5 (pausa para la apertura de las mordazas)

N06 G0 Z0

N07 M83 (cierre de las mordazas)

N08 G04 F0.5 (tiempo de espera para el cierre de las mordazas)

N09 G0 X80

N10 G0 X450 Z10

N11 M02

¿Cómo ajustar correctamente la separación de las garras de la pinza?

La separación se ajusta con una llave Allen, girando el tornillo hacia la izquierda o hacia la derecha, tras haber desbloqueado previamente el tornillo de contrarreste. La separación debe ser 0,5-1 mm menor que el diámetro de la barra (dependiendo del tipo y el peso del material). El uso de un material elástico en la fabricación de las garras permite una fuerte compresión del material.
