Los sistemas de extracción y filtración son imprescindibles en el proceso de mecanizado por láser. Su función es eliminar de forma segura los humos y el polvo, así como proteger los componentes del sistema láser contra posibles daños. La filtración, incluido el uso de un filtro de carbón, es una etapa clave de este proceso. El filtro elimina las sustancias nocivas, lo que da como resultado un aire limpio. Las ventajas de un sistema de extracción avanzado, como el LDC-2L, son la limpieza automática, una eficacia de filtración del 99,9 %, un ventilador potente y un diseño compacto. Todo ello garantiza la protección, el rendimiento y una mayor vida útil de los sistemas láser1.
El mecanizado por láser es un proceso que utiliza un láser para transformar materiales y que resulta relativamente seguro y limpio. No obstante, durante este proceso se generan humos y polvos peligrosos. Estos son especialmente peligrosos para la salud, ya que contienen metales pesados que pueden acumularse en el organismo humano. Además del riesgo para la salud, el humo y el polvo láser también tienen un impacto negativo en la calidad del trabajo, tanto para el operador como para las máquinas, que pueden sufrir daños como consecuencia de la contaminación. El humo y el polvo láser provocan una fuerte adherencia de la contaminación a la superficie de las máquinas. Además, si partes esenciales del sistema láser, como los espejos o las lentes, se cubren de contaminación, esto puede provocar daños irreversibles.
Los sistemas de extracción y filtrado son elementos clave en cualquier instalación láser. No solo deben ser fiables, sino también adaptados a las condiciones específicas. Su principal función es garantizar la evacuación segura del humo y el polvo y, en caso necesario, también filtrar estas sustancias. Los sistemas de extracción tienen como objetivo garantizar condiciones de trabajo seguras para los operadores y mantener limpias las lentes del láser, lo que permite preservar su rendimiento y vida útil, así como minimizar los olores desagradables durante el procesamiento láser.
El proceso de filtración de los gases láser y el polvo se desarrolla en varias etapas. En primer lugar, se utiliza un filtro para partículas gruesas y, a continuación, un filtro para partículas finas, que está compuesto por un material de poliéster en un marco metálico y elimina eficazmente hasta el 90 % del polvo y las partículas del aire aspirado, eliminando así de forma eficaz los contaminantes nocivos del aire, que posteriormente se libera a la sala como aire limpio.
Las principales funciones del sistema de extracción y filtración de gases de escape en el proceso de mecanizado láser son:

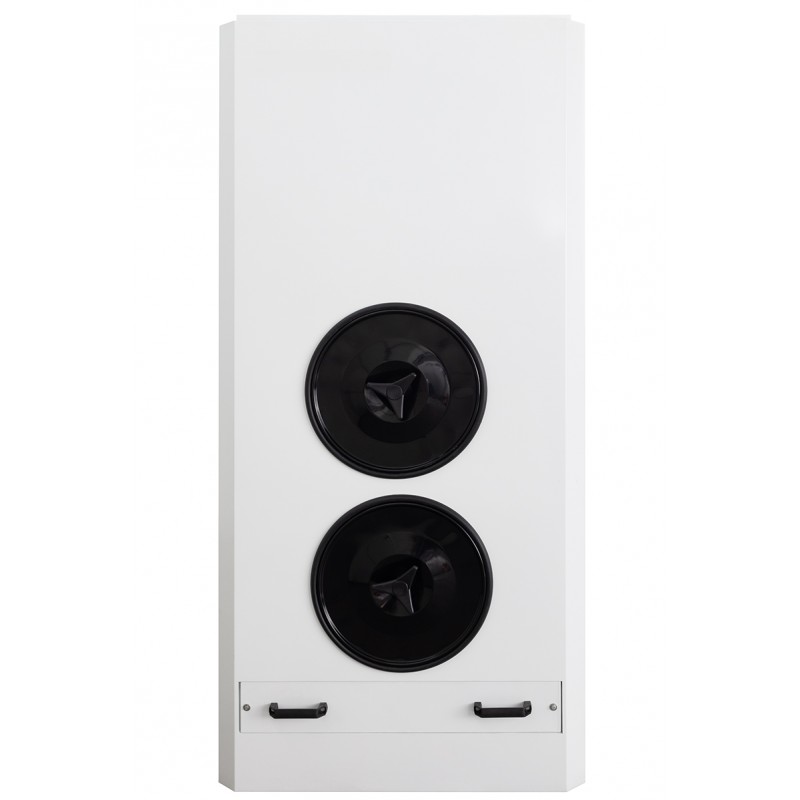

Ventajas principales del sistema de extracción LDC-2L:
El sistema de extracción cuenta con una limpieza automática del filtro mediante aire comprimido. Bajo la acción de la presión, se produce una «sacudida» del filtro, lo que limpia eficazmente el cartucho filtrante y, por lo tanto, prolonga su vida útil. Gracias a ello, el sistema mantiene su rendimiento durante más tiempo.
El elemento filtrante utilizado en el sistema es importado y está fabricado con material de alta calidad. El filtro ignífugo de tipo Nano se caracteriza por una alta eficiencia de filtración, reteniendo más del 99,9 % de las partículas de 0,3 μm.
El amplio cajón de recogida de polvo permite recoger y limpiar el polvo cómodamente, lo que facilita el mantenimiento del sistema.
Los motores utilizados en el sistema están equipados con protecciones contra sobrecargas, lo que garantiza un alto nivel de protección y un funcionamiento sin fallos.
El impulsor de ventilador de alto rendimiento, especialmente diseñado, genera una gran presión negativa, lo que permite una eliminación eficaz de los gases de combustión del láser y garantiza un alto rendimiento del flujo de aire.
La capacidad total de purificación del sistema es de 0,3 μm y su eficacia supera el 99,9 %, lo que demuestra la alta eficacia de la extracción a la hora de eliminar partículas nocivas del aire. Además, se caracteriza por su diseño compacto, lo que facilita su manejo y mantenimiento.
| Número de cartuchos filtrantes | 2 |
| Caudal de aire | 2000 m³/h |
| Presión del aire | 3000 Pa |
| Eficiencia de filtración | 99,9 % |
| Dimensiones del filtro | 380 x 600 mm |
| Potencia del ventilador | 3 kW |
| Diámetro de entrada | 250 mm |
| Altura de la entrada | 870 mm |
| Peso | 292 kg |
| Dimensiones (L x A x H) | 1200 x 900 x 2000 mm |
