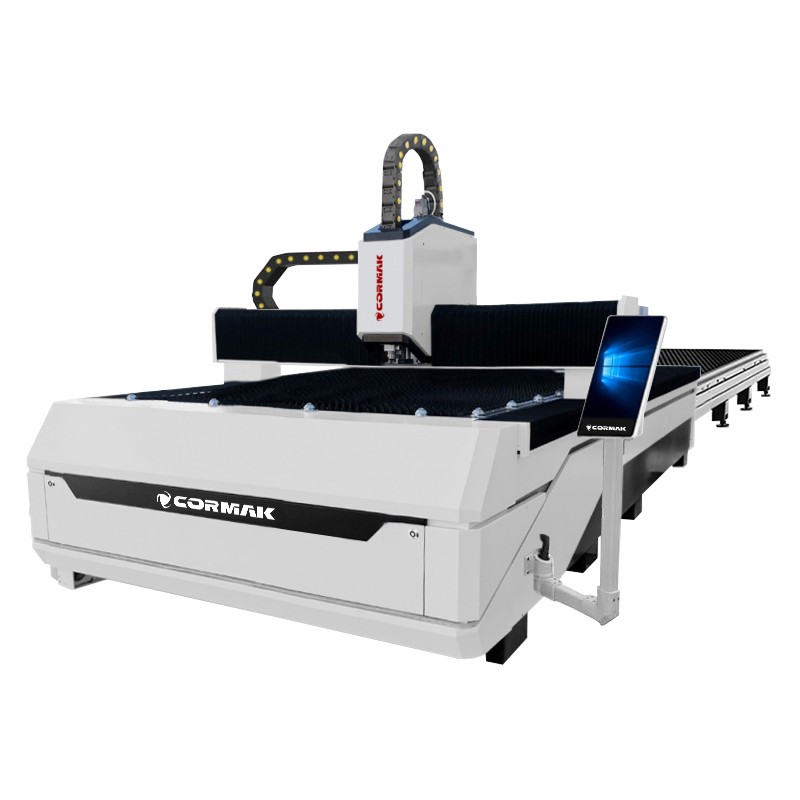

Láser de fibra, de tipo abierto con sistema de mesas intercambiables. El cambio de plataforma dura 15 segundos, por lo que en un abrir y cerrar de ojos podemos reanudar el corte. La cortadora láser de fibra puede equiparse con una fuente láser de entre 1 kW y 4 kW. Láser de fibra DISEÑADO y FABRICADO en POLONIA. Configuramos los láseres según las necesidades individuales del cliente.
Las cortadoras láser de fibra óptica son equipos modernos que destacan por sus numerosas ventajas. No solo constituyen una alternativa excelente y mucho más rentable que la tecnología de CO₂, sino que también cuentan con una gran cantidad de ventajas que permiten aumentar la producción (hasta un 70 %) y mejorar su calidad. La tecnología FIBER permite cortar chapas y otros materiales de distintos espesores, desde muy finos hasta muy gruesos. La longitud de onda del láser FIBER es de 1,064 micrómetros. Estas propiedades influyen en la intensidad, que es 100 veces mayor que en el caso de los equipos de CO2 de potencia similar.
ENTRE LAS PRINCIPALES VENTAJAS DEL LÁSER SE ENCUENTRA
Láser de fibra
La estructura de la puerta corredera está fabricada en aluminio aeronáutico curado, moldeado con una fuerza de 4300 toneladas, lo que le confiere una rigidez extraordinaria. El aluminio aeronáutico presenta numerosas ventajas: gran rigidez (superior a la del hierro fundido), peso reducido, resistencia a la corrosión y a la oxidación, así como buena capacidad de mecanizado.
La pantalla cuenta con un panel vertical de rápida respuesta, mayor contraste, visión más amplia, bajo consumo energético y alta resolución. Además, se caracteriza por un alto nivel
de brillo y un menor coeficiente de reflexión, así como por una mayor resistencia.
La estructura de la bancada tiene una configuración interna similar a un panal de abejas, fabricada con múltiples tubos rectangulares soldados. En el interior de los tubos se han colocado refuerzos que aumentan la resistencia de la bancada, así como la rigidez y la estabilidad del carril guía, para evitar eficazmente su deformación. Alta resistencia, estabilidad y resistencia a la tracción, lo que garantiza 20 años de uso sin deformaciones.
La mesa de trabajo intercambiable consta de una plataforma superior y una inferior, cuyo movimiento y sustitución son controlados por el controlador. La máquina es capaz de realizar la sustitución de la plataforma en 15 segundos.
| ESPACIO DE TRABAJO | 1500 x 3000 mm |
| POTENCIA | 3000 W |
| PRECISIÓN DE POSICIONAMIENTO REPETIBLE | ±0,02 mm/m |
| VELOCIDAD MÁXIMA | 40 m/min |
| DIMENSIONES | 4780 x 2350 x 2000 mm |
| ALIMENTACIÓN | 400 V, 50 Hz |
Los parámetros reales pueden variar en función de las condiciones técnicas y los materiales utilizados.
1. cabezal RAYTOOLS
2. guías lineales: HIWIN
3. engranajes y regletas dentadas: YYC
4. Servomotores DELTA
5. Reductor MOTOREDUCER
6. Componentes neumáticos SMC
7. Componentes electrónicos como contactores, relés y sensores de las marcas: Schneider, OMRON, IDEM
8. Programa CypCut
9. Chiller (enfriador de agua): S&A;
10. Estabilizador de tensión TNS
▶
▶
▶
▶
