Las cizallas mecánicas 4x1300 son una herramienta excelente para el corte preciso de diversos materiales, como acero, aluminio, latón o cobre en forma de chapas. Su manejo intuitivo las hace extremadamente fáciles de usar, y su sólida construcción garantiza no solo funcionalidad, sino también fiabilidad en cada etapa del trabajo. Fabricadas con materiales de alta calidad, estas cizallas aseguran un funcionamiento duradero y seguro.

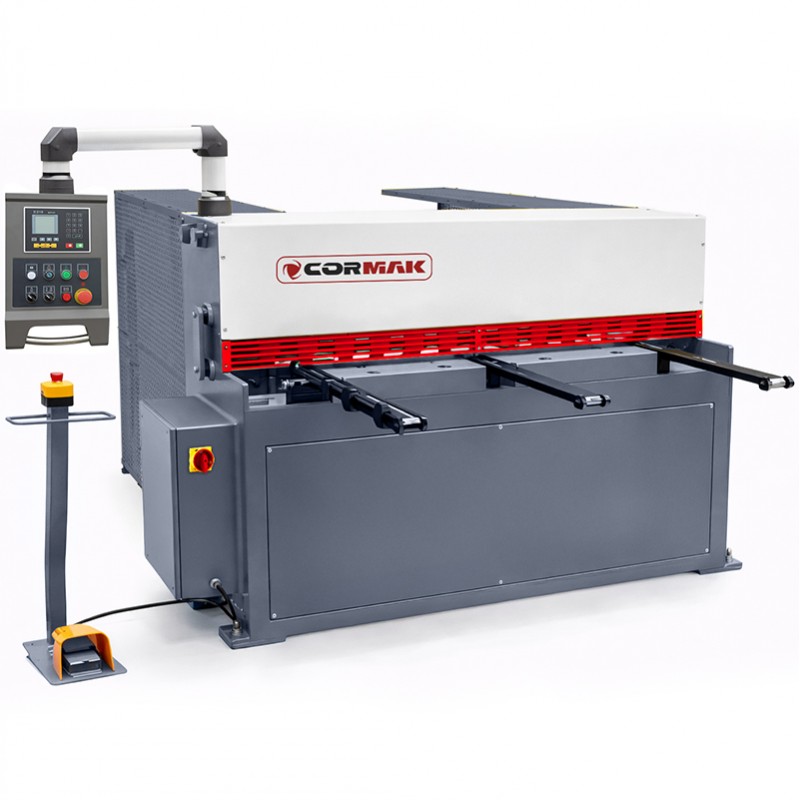

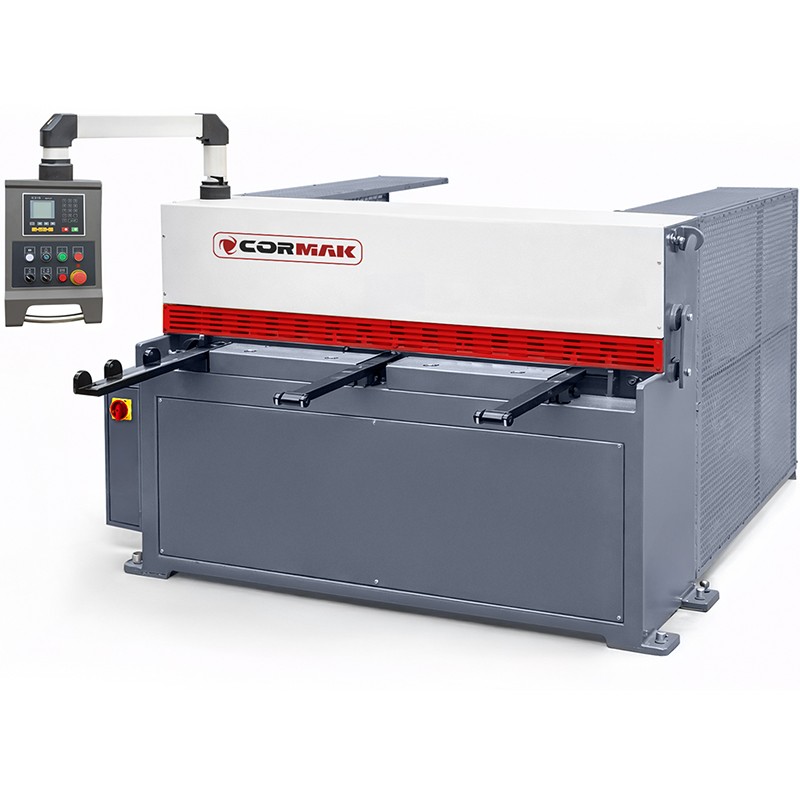

Las cizallas mecánicas de guillotina 1300x4 NC son una guillotina eficiente y precisa diseñada para cortar chapas de acero de hasta 4 mm de espesor y 1300 mm de longitud. La máquina ha sido diseñada para trabajar en entornos de producción donde la repetibilidad, la seguridad y la alta calidad del borde de corte son fundamentales. El uso del control NC permite un posicionamiento preciso y aumenta la eficiencia del mecanizado en serie.
Principales ventajas de la máquina: estabilidad, repetibilidad y control total del proceso de corte

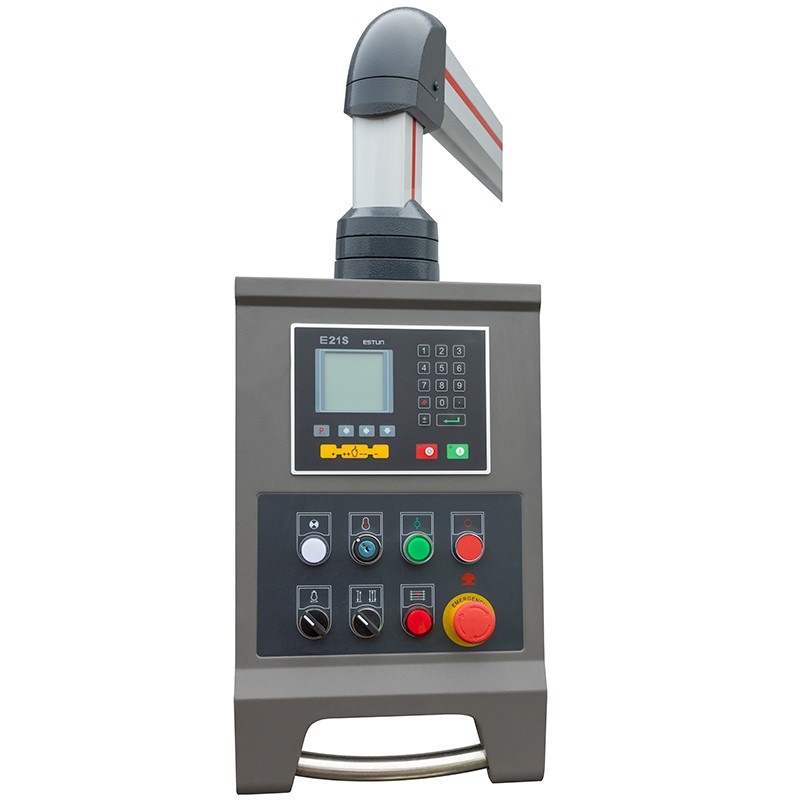

- Cizallas de guillotina controladas por NC con unidad de control ESTUN31S: ajuste preciso de los parámetros de funcionamiento y control del tope trasero.

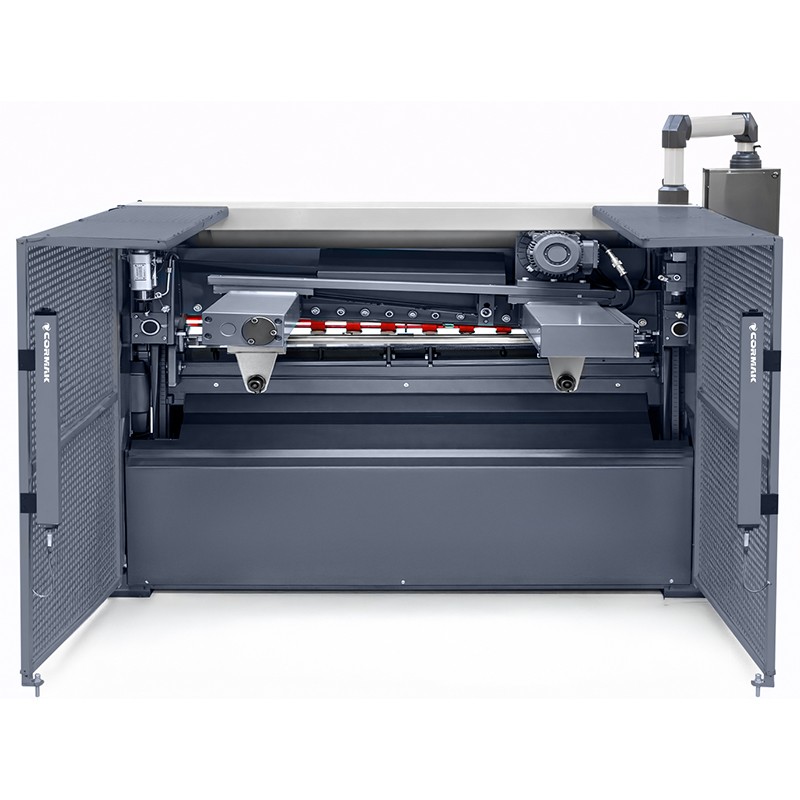

- Topes traseros motorizados (0–750 mm): ajuste rápido y preciso de la dimensión de corte.
- Ajuste de la holgura de corte de 0–0,6 mm: posibilidad de adaptación al grosor y al tipo de material.
- Cuchillas de doble filo de acero para herramientas: corte limpio y sin rebabas, y mayor vida útil de las herramientas.
- Estructura rígida de acero: funcionamiento sin deformaciones torsionales incluso con la carga máxima.
- Iluminación de la línea de corte: posicionamiento preciso de la chapa con respecto a la cuchilla.
- Sistema de lubricación centralizado: reducción del desgaste de los elementos móviles y mantenimiento simplificado.
Construcción y tecnología: diseño industrial para uso intensivo
El cuerpo de la máquina está fabricado como una estructura de acero soldada de alta rigidez. El peso propio adecuado (aprox. 1530 kg) y el sistema de accionamiento optimizado con una potencia de 4,0 kW garantizan un funcionamiento estable a 23 carreras por minuto. Las cizallas mecánicas de guillotina 1300x4 NC están equipadas con un sistema de sujeción automática de la chapa, que evita el desplazamiento del material durante el corte.
El sistema de seguridad incluye una cubierta con cortina fotoeléctrica, fotocélulas y un pedal con interruptor de emergencia. El tope lateral con escala milimétrica y los brazos de sujeción delanteros con rodillos facilitan el procesamiento de chapas de mayor tamaño.
Precisión y rendimiento
El ángulo de corte de 2,0° y la posibilidad de ajustar la separación entre las cuchillas se traducen en una relación óptima entre la fuerza de corte y la calidad del borde. La guillotina garantiza parámetros repetibles en la producción en serie de elementos de chapa estructural con una resistencia de hasta 400 N/mm². El tope trasero motorizado aumenta la productividad en la realización de series de producción cortas y medias.
Aplicaciones
- talleres de cerrajería y construcción,
- fabricación de carcasas y elementos de acero,
- empresas dedicadas al mecanizado de chapa,
- departamentos de mantenimiento y talleres industriales.
Equipamiento estándar
- controlador NC 89,
- topes traseros motorizados,
- sistema de lubricación centralizado,
- iluminación de la línea de corte,
- brazos de soporte con rodillos,
- topes laterales con escala en mm,
- protector con cortina de luz,

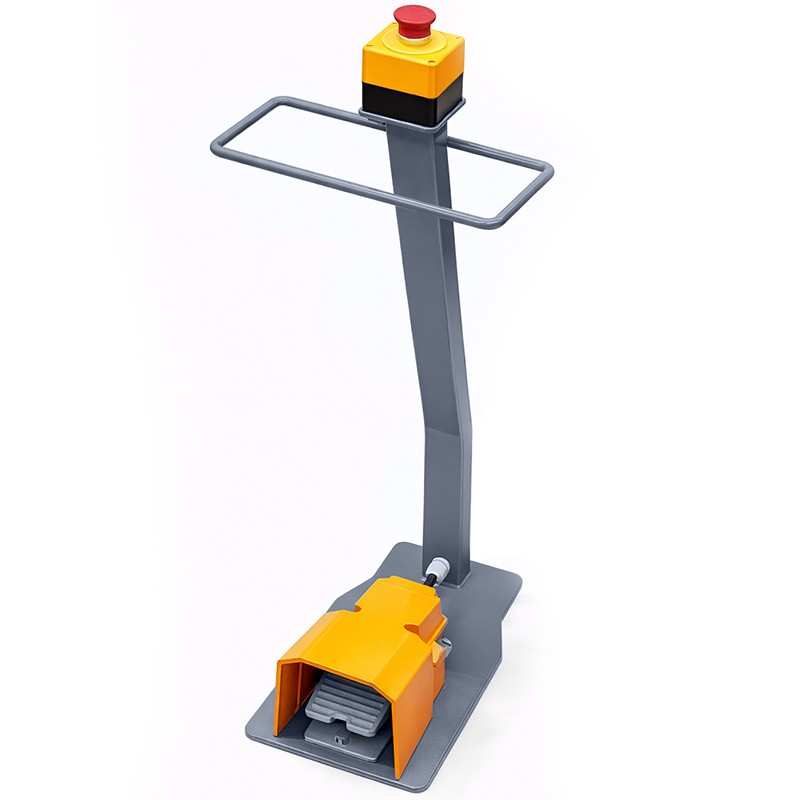

- pedal con interruptor de emergencia,
- cuchillas de acero para herramientas.
Datos técnicos
| Longitud de corte | 1300 mm |
| Espesor máximo de la chapa* | 4 mm |
| Ángulo de corte | 2,0° |
| Número de carreras | 23 golpes/min |
| Altura de trabajo | 825 mm |
| Rango de trabajo del tope trasero | 0–750 mm |
| Ancho de la mesa | 340 mm |
| Potencia del motor principal | 4,0 kW |
| Potencia del motor del tope trasero | 0,55 kW |
| Longitud total | 2030 mm |
| Profundidad | 2800 mm |
| Altura | 1620 mm |
| Peso | aprox. 1530 kg |
* para material con una resistencia de 400 N/mm²
Apueste por las probadas cizallas de guillotina controladas por NC y aumente el control sobre el proceso de corte en su planta. Póngase en contacto con un asesor técnico de CORMAK para elegir la configuración que mejor se adapte a su perfil de producción.
