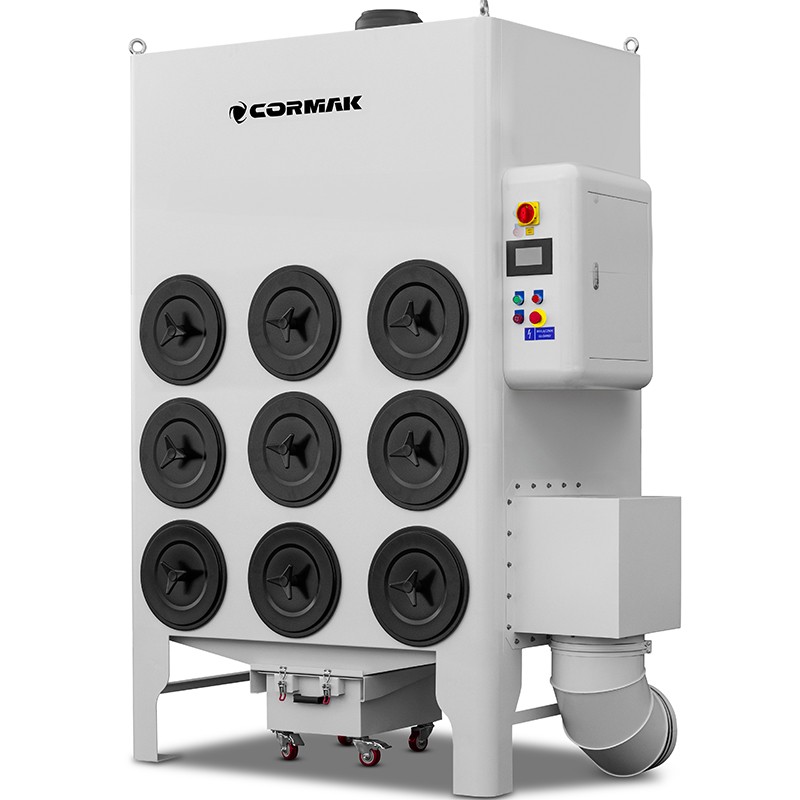

System odciągowy i filtrujący CORMAK ODL9K to nowoczesne rozwiązanie, które zapewnia bezpieczne warunki pracy operatorów oraz skuteczną ochronę komponentów systemu laserowego przed zanieczyszczeniami i uszkodzeniami. Filtracja na poziomie 99,9% usuwa pyły i dym, gwarantując czyste powietrze w miejscu pracy.
ODL9K wyróżnia się automatycznym systemem czyszczenia filtrów, wydajnym wentylatorem, a także kompaktową, solidną konstrukcją, która pozwala na łatwą integrację z różnymi systemami cięcia. Dodatkowym atutem jest ergonomiczna szuflada na nieczystości, która umożliwia szybkie i wygodne opróżnianie zebranych odpadów.
To kompleksowe rozwiązanie, które zwiększa bezpieczeństwo, poprawia efektywność pracy i wydłuża żywotność systemów laserowych.
Durante el mecanizado por láser se generan humos y polvos nocivos que pueden afectar negativamente a la salud del operario, a la calidad del trabajo y a la vida útil de las máquinas. El moderno sistema de extracción ODL9K garantiza una filtración eficaz de los contaminantes y la protección de los componentes más importantes del sistema láser.
El ODL9K combina la limpieza automática de los filtros con aire comprimido, un ventilador de alto rendimiento que genera una gran presión negativa y una filtración del 99,9 % para partículas de 0,3 μm gracias al uso de los filtros adecuados.

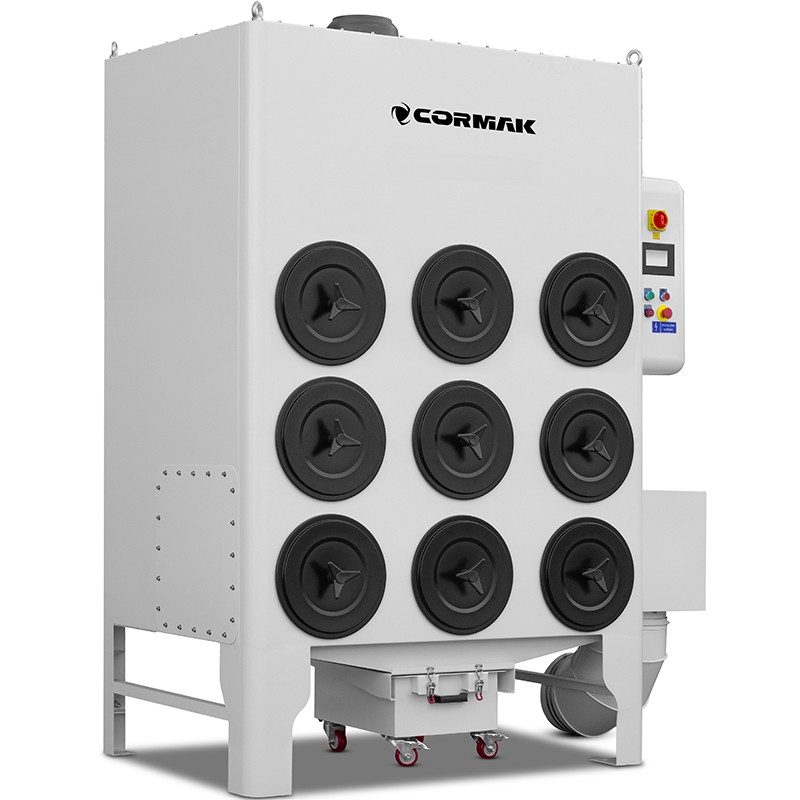

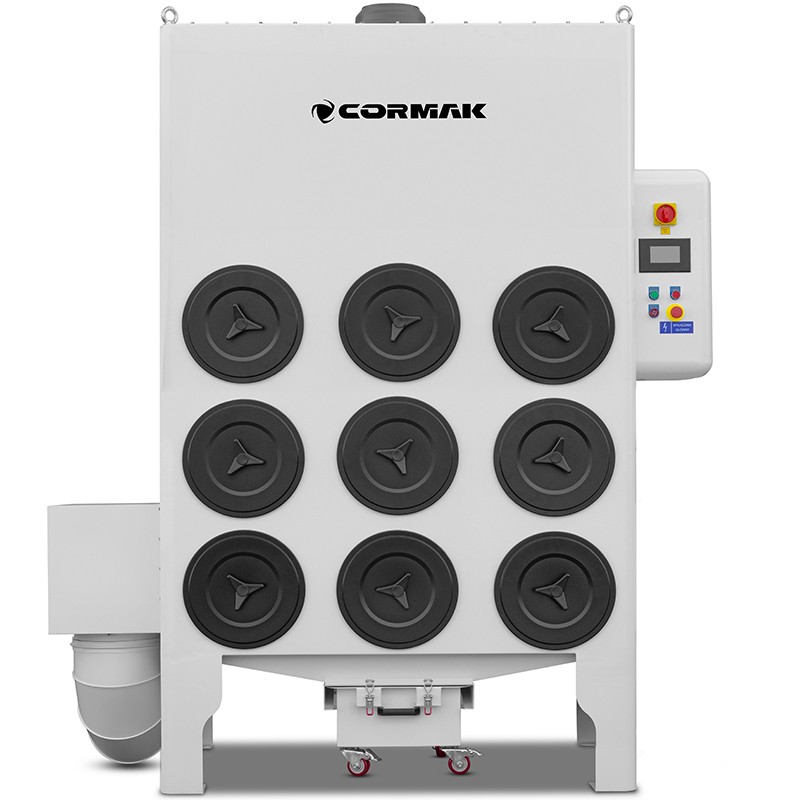

El sistema está equipado con un cajón ergonómico para residuos, que permite eliminar de forma rápida y cómoda el polvo acumulado sin necesidad de desmontarlo. Además, gracias a su diseño modular, es posible instalar las tomas de extracción tanto en el lado izquierdo como en el derecho del equipo, lo que permite adaptar la instalación de forma flexible a la disposición de la nave de producción.
El ODL6K es una solución compacta, eficaz y fiable para cualquier sistema de corte por láser, que aumenta la seguridad, la comodidad y la eficiencia en el trabajo.
Las principales funciones del sistema de extracción y filtración de gases de escape en el proceso de mecanizado por láser son:
Las ventajas más importantes del sistema de extracción CORMAK ODL9K son:

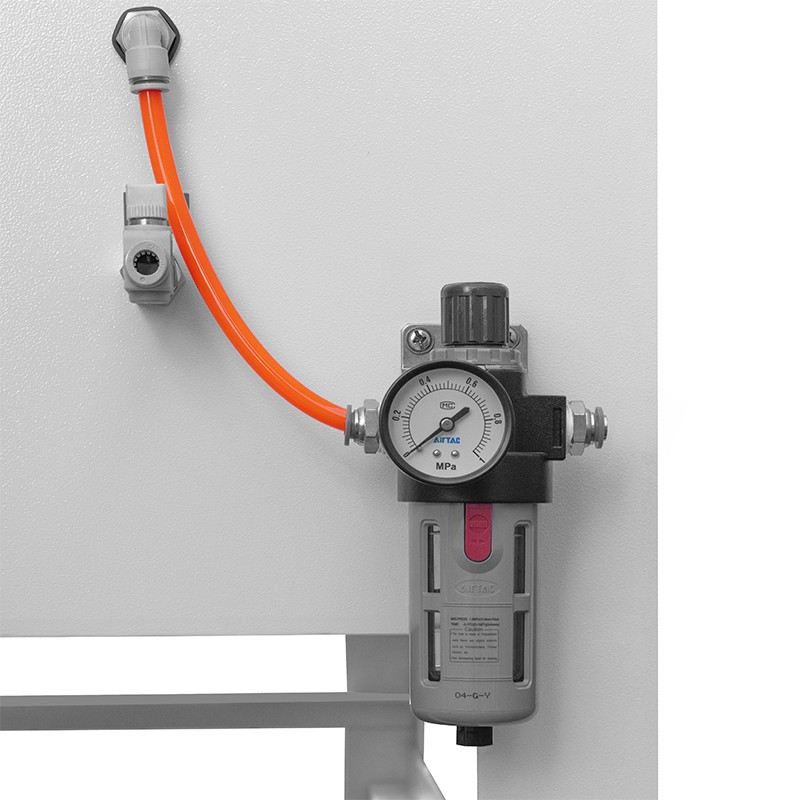

El sistema de extracción cuenta con limpieza automática del filtro mediante aire comprimido. Bajo la acción de la presión, se produce una «sacudida» del filtro, lo que limpia eficazmente el cartucho filtrante y, por lo tanto, prolonga su vida útil. Gracias a ello, el sistema mantiene su rendimiento durante más tiempo.
El elemento filtrante utilizado en el sistema es importado y está fabricado con material de alta calidad. El filtro ignífugo de tipo Nano se caracteriza por su alta eficiencia de filtración, ya que retiene más del 99,9 % de las partículas de 0,3 μm.
El amplio cajón colector de polvo permite recoger y limpiar el polvo cómodamente, lo que facilita el mantenimiento del sistema.
Los motores utilizados en el sistema están equipados con protecciones contra sobrecargas, lo que garantiza un alto nivel de protección y un funcionamiento sin fallos.
El ventilador de alto rendimiento, diseñado específicamente, genera una gran presión negativa, lo que permite una eliminación eficaz de los gases de escape del láser y garantiza un gran caudal de aire.
La capacidad total de filtrado del sistema es de 0,3 μm y su eficiencia supera el 99,9 %, lo que demuestra la gran eficacia del sistema de extracción a la hora de eliminar partículas nocivas del aire. Además, destaca por su diseño compacto, lo que facilita su manejo y mantenimiento.
| Número de cartuchos filtrantes | 9 |
| Caudal de aire | 9 000 m³/h |
| Presión del aire | 3000 Pa |
| Eficiencia de filtración | 99,99 % |
| Tamaño del filtro | 350 x 660 mm |
| Potencia del ventilador | 11 kW |
| Diámetro de entrada | 350 mm |
| Peso | 736 kg |
| Dimensiones (LARG. x ANCH. x ALT.) | 1100 x 1800 x 2820 mm |
