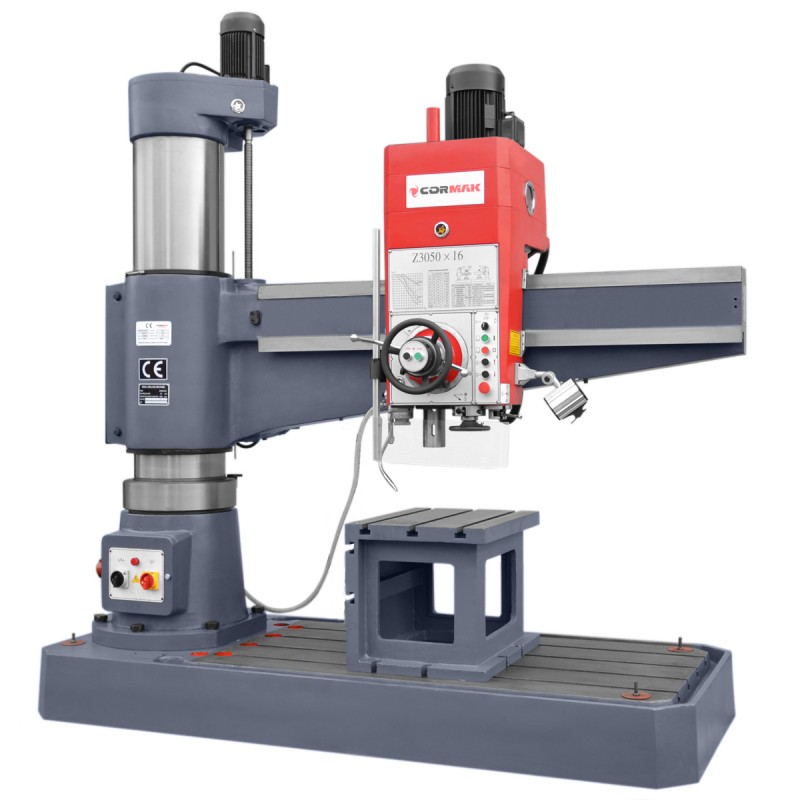

Taladro radial CORMAK RD1600x50

La taladradora radial CORMAK RD1600x50 es una máquina industrial avanzada diseñada para taladrar, roscar y escariar materiales metálicos, como el acero y el hierro fundido. La máquina destaca por su construcción robusta con nervaduras adicionales y hierro fundido reforzado, lo que minimiza las vibraciones y garantiza una gran estabilidad. Una ventaja clave es el amplio rango de ajuste del brazo radial, que permite el mecanizado preciso de piezas de gran tamaño sin necesidad de reposicionarlas.

Principales ventajas de la taladradora radial CORMAK RD1600x50

La taladradora radial CORMAK RD1600x50 ha sido diseñada para aplicaciones industriales intensivas, ofreciendo fiabilidad, precisión y un manejo ergonómico. Su avanzada construcción, que incluye sistemas hidráulicos de avance y accionamiento del husillo, garantiza unas condiciones de trabajo óptimas en diversos entornos de producción. A continuación se detallan las ventajas que se derivan directamente de las características técnicas y la construcción de la máquina, y que distinguen a este modelo de otras taladradoras radiales:

• Estructura maciza de 3500 kg con nervaduras adicionales y hierro fundido reforzado: minimiza las vibraciones, garantizando estabilidad y un mecanizado preciso incluso con cargas elevadas, lo que prolonga la vida útil de las herramientas de corte.
• Brazo radial regulable con un alcance de 350-1600 mm: permite taladrar piezas de gran tamaño sin necesidad de desplazarlas, lo que aumenta la flexibilidad y reduce la duración de los ciclos de producción.
• Husillo con cono MT5 y 16 velocidades (25-2000 rpm): permite ajustar con precisión las revoluciones a diferentes materiales y operaciones, como el taladrado de orificios de hasta 50 mm de diámetro, el roscado o el escariado.
• Recorrido del husillo de 390 mm: permite realizar taladrados profundos en una sola configuración, lo que acelera los procesos y mejora la productividad en las series de producción.

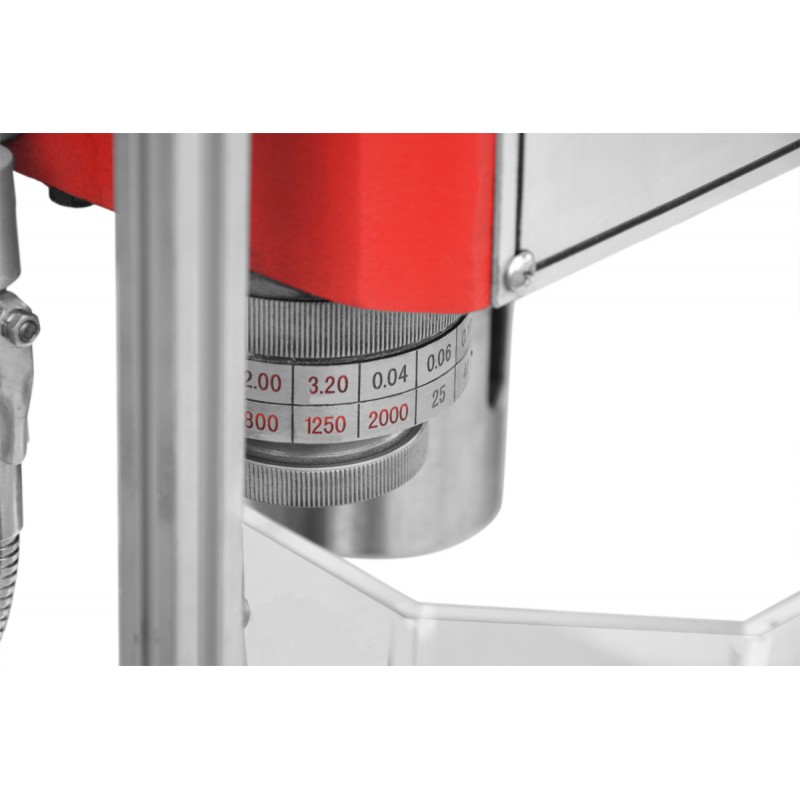

• Avance hidráulico y accionamiento del husillo con 16 rangos de avance (0,04-3,2 mm/rev.): Garantiza un control fluido y preciso, minimizando los errores de mecanizado y aumentando la seguridad del operario.
• Motor principal de 4,0 kW: garantiza un alto par y fiabilidad en el funcionamiento continuo, con un consumo energético óptimo.
• Motor de elevación del brazo de 1,5 kW: permite un ajuste rápido y sencillo de la altura del brazo, mejorando la ergonomía y reduciendo el esfuerzo físico del operario.

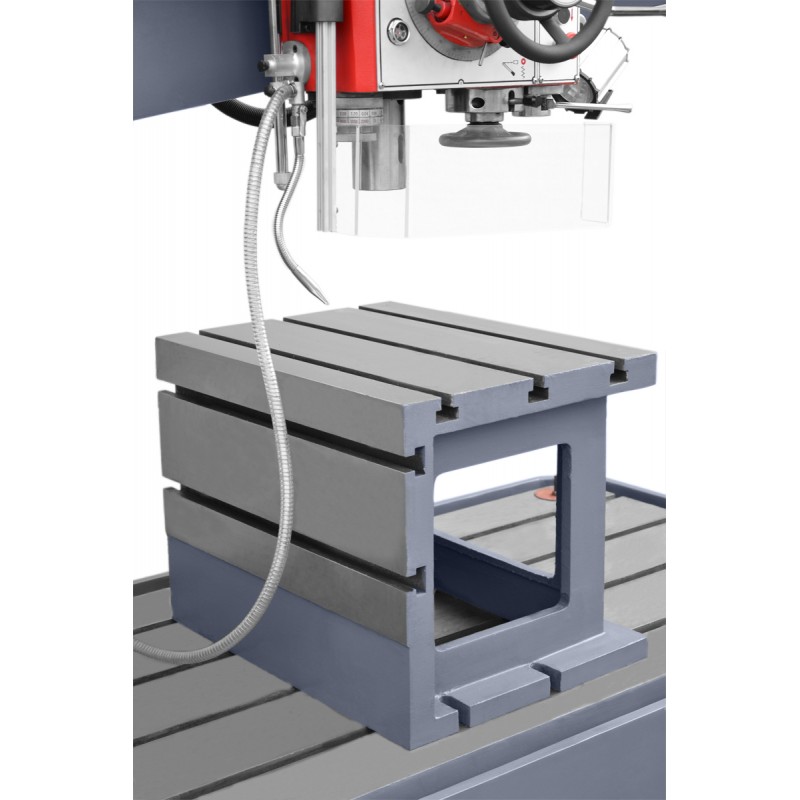

• Mesa de cubos y placa inferior rectificada: facilitan la sujeción y el mecanizado de piezas de gran tamaño, aumentando la precisión y la versatilidad de la máquina.
• Columna maciza de 350 mm de diámetro con superficie pulida: garantiza un desplazamiento suave del brazo sin holguras, lo que se traduce en una precisión de posicionamiento micrométrica.
• Caja de cambios lubricada por aceite con engranajes endurecidos: minimiza el desgaste de los componentes, reduciendo los costes de mantenimiento y garantizando una fiabilidad a largo plazo.
• Panel de control ergonómico en la parte delantera de la máquina: permite un manejo intuitivo, reduciendo el tiempo de ajuste de los parámetros y aumentando la eficiencia del trabajo.
• Sujeción mecánica del brazo y del cabezal: aumenta la seguridad y la estabilidad durante el funcionamiento, evitando movimientos incontrolados.
• Guía del brazo rectificada y templada: garantiza un movimiento horizontal preciso del cabezal de 1250 mm, minimizando los errores de mecanizado.

Gracias a estas ventajas, la taladradora radial CORMAK RD1600x50 es la elección de los profesionales que buscan una máquina de alto rendimiento, precisión y bajos costes de explotación en condiciones industriales exigentes.

Construcción y tecnología

La taladradora radial CORMAK RD1600x50 se basa en una estructura de columna maciza de fundición reforzada con nervaduras, lo que garantiza rigidez y resistencia a las vibraciones. La columna, de 350 mm de diámetro y con superficie rectificada, permite un desplazamiento preciso del brazo, mientras que los sistemas hidráulicos de avance y accionamiento del husillo garantizan un funcionamiento fluido.

Componentes clave

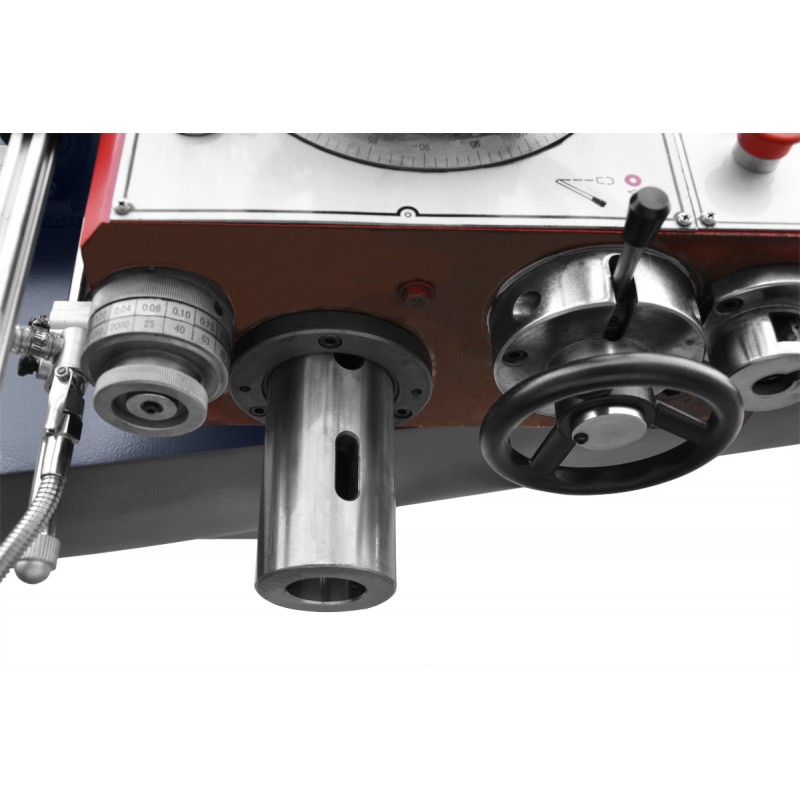

• Husillo: Equipado con un cono Morse MT5, con una carrera de la pinole de 390 mm y 16 velocidades de rotación (25-2000 rpm), fabricado en acero de alta calidad, permite un cambio rápido de herramientas y un ajuste preciso a las tareas.
• Sistema de avance y accionamiento: Mecanismo hidráulico con 16 rangos de avance (0,04-3,2 mm/rev.), que garantiza un control fluido de la profundidad de taladrado, integrado con un sistema de lubricación para reducir el desgaste.
• Motor principal: Con una potencia de 4,0 kW, alimentado a 400 V, proporciona un par constante, lo que permite un funcionamiento continuo en condiciones industriales.
• Motor de elevación del brazo: De 1,5 kW de potencia, permite un movimiento vertical del brazo de 590 mm, con mecanismo hidráulico para un ajuste preciso.
• Caja de cambios: lubricada por aceite, con engranajes de aleación de acero endurecidos y rectificados, que minimizan las pérdidas de potencia y garantizan una fiabilidad a largo plazo.
• Base y mesa: Placa inferior rectificada y mesa de cubos que permiten la sujeción de piezas de gran tamaño, con ranuras en T para tornillos de banco y mandriles.
• Sistema de sujeción: Bloqueos mecánicos del brazo y del cabezal, que aumentan la seguridad y la estabilidad durante el mecanizado.

La tecnología de fabricación incluye el rectificado y el temple de precisión de los elementos clave, lo que garantiza un juego mínimo y una alta durabilidad de la máquina.

Precisión y rendimiento

La taladradora radial CORMAK RD1600x50 alcanza una alta precisión gracias a su estructura rígida y a los sistemas de control hidráulicos. El ajuste de la distancia del husillo respecto a la mesa (320-1220 mm) y respecto a la columna (350-1600 mm) permite el mecanizado de piezas de diferentes dimensiones con tolerancias micrométricas. El amplio rango de velocidades y avances reduce los tiempos de inactividad, aumentando la eficiencia en los ciclos de producción.

En comparación con las taladradoras radiales estándar, este modelo ofrece una mayor versatilidad gracias a sus 16 velocidades y avances, lo que permite taladrar hasta 50 mm de diámetro con un consumo mínimo de energía. La lubricación y refrigeración integradas evitan las deformaciones térmicas, garantizando la repetibilidad de los resultados en series.

Aplicaciones

La taladradora radial CORMAK RD1600x50 está diseñada para plantas de producción del sector metalúrgico, talleres mecánicos y empresas de mantenimiento. Es ideal para taladrar, roscar y escariar en grandes estructuras de acero, componentes de maquinaria, moldes de inyección y piezas para la industria pesada, automovilística y de la construcción. Su construcción robusta resulta ideal para tareas que requieren precisión y un uso intensivo.

Equipamiento estándar

• Mesa de cubos para la sujeción de piezas
• Portabrocas MT5 con llave
• Sistema de refrigeración con bomba y depósito
• Juego de llaves de servicio
• Base de la máquina con ranuras de montaje
• Manual de instrucciones en polaco

Equipamiento opcional

• Mordaza de máquina en diferentes tamaños
• Juego de brocas HSS para acero y hierro fundido
• Avance automático del husillo
• Lámpara LED para la zona de trabajo
• Sistema de lectura digital de posición (DRO) para aumentar la precisión

Datos técnicos
