Torno CNC CK7150X750 LT12 NAPĘDZANE NARZĘDZIA: precisión y eficiencia en el mecanizado de metales
El torno CNC CK7150X750 LT12 CON HERRAMIENTAS MOTORIZADAS es un avanzado torno CNC de bancada inclinada diseñado para el mecanizado de precisión de piezas metálicas en entornos industriales. Equipada con herramientas motorizadas, un cabezal de 12 posiciones y un control Siemens Sinumerik 808D, ofrece fiabilidad, alto rendimiento y versatilidad en un formato compacto.
Principales ventajas del torno CNC CK7150X750 LT12 HERRAMIENTAS MOTORIZADAS
El torno CNC CK7150X750 LT12 HERRAMIENTAS MOTORIZADAS combina tecnología moderna con una sólida construcción de bancada inclinada, lo que proporciona a los usuarios importantes ventajas en los procesos de producción. Sus principales ventajas incluyen:
- Mecanizado multifuncional: Equipada con herramientas motorizadas y un cabezal de 12 posiciones, permite tornear, fresar y taladrar en un solo ciclo, lo que aumenta la eficiencia y reduce el tiempo de mecanizado.
- Precisión al más alto nivel: La precisión de posicionamiento de los ejes X/Z de 0,001 mm garantiza una excelente calidad de las superficies mecanizadas, ideal para piezas con geometrías complejas en la industria de precisión.
- Bancada inclinada: El diseño del torno CNC con bancada inclinada garantiza una alta rigidez, una evacuación eficaz de las virutas y una mayor vida útil de la máquina, especialmente en el mecanizado intensivo de materiales duros.
- Husillo avanzado: El paso del husillo de 52 mm y una velocidad de hasta 3000 rpm, accionado por un motor de 11 kW, permiten el mecanizado eficaz de materiales como el acero, las aleaciones de aluminio o los plásticos técnicos.
- Espacio de trabajo compacto: La longitud máxima de la pieza de 750 mm y el diámetro de torneado sobre el bancada de 500 mm permiten el mecanizado de piezas pequeñas y medianas con una alta precisión.
- Manejo intuitivo: El control Siemens Sinumerik 808D con puerto USB y una interfaz sencilla agiliza la programación y la importación/exportación de programas, minimizando el tiempo de preparación de la producción.
- Estabilidad y durabilidad: La máquina, con un peso de 4600 kg, guías lineales y una carcasa completa conforme a las normas CE, garantiza estabilidad y seguridad durante el funcionamiento.
- Refrigeración eficaz: El avanzado sistema de refrigeración y lubricación automática de los engranajes y las guías minimiza el desgaste de las herramientas y mejora la calidad del mecanizado.
- Rentabilidad: Sus dimensiones compactas de 3700 x 1800 x 2100 mm y su motor de bajo consumo reducen los costes de explotación, manteniendo un alto rendimiento.
- Versatilidad de aplicaciones: Posibilidad de mecanizar piezas de diversos materiales, desde metales ligeros hasta aleaciones de alta dureza, en un solo ciclo de producción.
- Fiabilidad de los componentes: El uso de servomotores Siemens y de componentes de alta calidad garantiza una larga vida útil y un funcionamiento estable en condiciones difíciles.
- Facilidad de integración: La compatibilidad con sistemas CAD/CAM y opciones de automatización permite una integración sin problemas en las líneas de producción.
- Ergonomía de trabajo: La carcasa completa, el colector de virutas, la iluminación halógena de 24 V y las herramientas de mantenimiento incluidas aumentan la comodidad y la seguridad del operador.
- Flexibilidad de configuración: El receptor automático de piezas opcional y la posibilidad de ampliarla con controles avanzados (Siemens 828D o Fanuc Oi-TF) adaptan la máquina a las necesidades específicas de la producción.
- Diseño optimizado: Sus dimensiones compactas y su alta dinámica de funcionamiento hacen de este torno CNC para metal la elección ideal para talleres más pequeños con espacio limitado.
El torno CNC para metal CK7150X750 LT12 NAPĘDZANE NARZĘDZIA es la solución ideal para plantas de producción que requieren una máquina precisa y multifuncional para el mecanizado de piezas en la producción en serie y unitaria.
Construcción y tecnología del torno CNC CK7150X750 LT12
El torno CNC CK7150X750 LT12 NAPĘDZANE NARZĘDZIA ha sido diseñado pensando en la durabilidad, la precisión y la facilidad de uso. Los componentes clave incluyen:

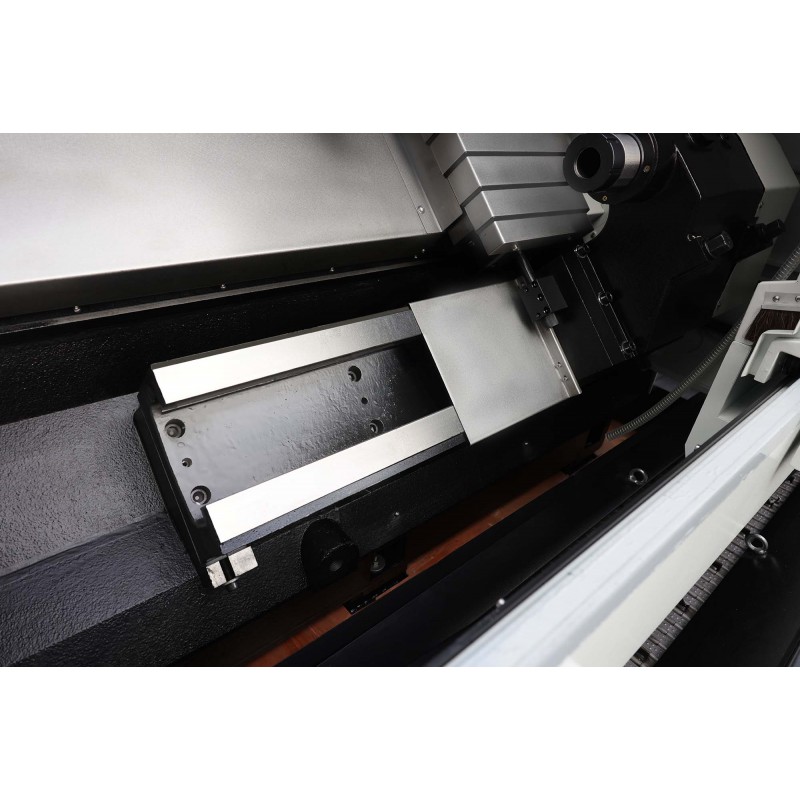

Estructura y bancada
La bancada inclinada garantiza una alta rigidez y una evacuación eficaz de las virutas, minimizando las vibraciones durante el mecanizado. El diámetro máximo de torneado sobre la bancada de 500 mm, sobre el soporte de 290 mm y la longitud máxima de la pieza de 750 mm permiten el mecanizado de piezas pequeñas y medianas con total estabilidad.
Husillo y accionamiento
El husillo, con un paso de 52 mm y una velocidad máxima de 3000 rpm, accionado por un motor de 11 kW, garantiza un alto rendimiento de corte. El mandril hidráulico de 3 mordazas de 210 mm asegura una sujeción firme de las piezas.
Guías y accionamientos
Las guías lineales y los precisos accionamientos servo de Siemens en los ejes X/Z (recorrido de 500/210 mm) garantizan un movimiento fluido y una alta dinámica de trabajo, minimizando los errores de posicionamiento.
Sistema de control
El control estándar Siemens Sinumerik 808D (opcionalmente Siemens 828D o Fanuc Oi-TF) con puerto USB e interfaz RS-232 permite una programación precisa y una fácil integración con sistemas CAD/CAM. El panel de control con grado de protección IP65 garantiza la fiabilidad en condiciones de taller adversas.
Precisión y rendimiento
El torno industrial CK7150X750 LT12 HERRAMIENTAS MOTORIZADAS ofrece una precisión excepcional gracias a una precisión de posicionamiento de 0,001 mm y a un avanzado control CNC. Las herramientas motorizadas y el cabezal de 12 posiciones permiten realizar operaciones complejas, como fresado y taladrado, en una sola sujeción de la pieza, lo que reduce el tiempo de ciclo y aumenta la productividad. El motor de 11 kW garantiza un mecanizado estable incluso con cargas elevadas.
Aplicaciones del torno CNC CK7150X750 LT12
El torno CNC para metal CK7150X750 LT12 HERRAMIENTAS MOTORIZADAS se utiliza en sectores exigentes, tales como:
- Industria automovilística: Fabricación de ejes, casquillos y componentes de transmisiones.
- Industria de la maquinaria: Torneado y fresado de piezas estructurales para máquinas y equipos.
- Industria aeronáutica: Mecanizado de componentes de precisión, como piezas de motores.
- Industria médica: Fabricación de componentes para dispositivos médicos que requieren una alta precisión.
- Talleres de producción: Realización de pedidos unitarios y en serie que requieren versatilidad y precisión.
Gracias a sus herramientas motorizadas y a su diseño compacto, el torno CNC de bancada inclinada es una opción excelente para plantas de producción con espacio limitado que necesitan una máquina multifuncional.
Controles CNC: Siemens Sinumerik 808D, 828D y Fanuc Oi-TF
El torno CNC CK7150X750 LT12 HERRAMIENTAS MOTORIZADAS ofrece controles CNC profesionales de fabricantes de renombre, como Siemens y Fanuc, que garantizan precisión, rendimiento y facilidad de uso.
Siemens Sinumerik 808D: control compacto para aplicaciones estándar
Sinumerik 808D es un controlador CNC económico para tornos CNC para metal que ofrece:
- Interfaz intuitiva: un teclado específico y una pantalla gráfica sencilla facilitan la programación y el manejo.
- Alta fiabilidad: el grado de protección IP65 garantiza un funcionamiento estable en condiciones de taller adversas.
- Funciones avanzadas: compatibilidad con ciclos de torneado e integración con sistemas CAD/CAM.
Siemens Sinumerik 828D: control avanzado para procesos exigentes
Sinumerik 828D es un control CNC profesional para tornos industriales que ofrece:
- Alta potencia de cálculo: el rápido procesamiento de datos permite un mecanizado dinámico y preciso.
- Funciones ampliadas: Ciclos de mecanizado avanzados, interpolación y optimización de trayectorias de herramienta.
- Integración con la automatización: posibilidad de ampliación con módulos de control adicionales.
Fanuc Oi-TF: estabilidad y precisión
Fanuc Oi-TF es un control CNC fiable para tornos CNC que ofrece:
- Estabilidad de funcionamiento: precisión en la producción en serie a largo plazo.
- Funciones avanzadas de torneado: compatibilidad con roscado, ranurado y taladrado.
- Interfaz intuitiva: Programación rápida y manejo sencillo.
¡Elige el control CNC que mejor se adapte a tus necesidades para aumentar la eficiencia y la precisión de tus procesos de producción!
Parámetros técnicos más importantes
| Diámetro de torneado sobre el bancada |
500 mm |
| Diámetro de torneado sobre el soporte |
290 mm |
| Longitud máxima de la pieza |
750 mm |
| Recorrido en los ejes X / Z |
500/210 mm |
| Diámetro interior del husillo |
52 mm |
| Velocidad del husillo |
3000 rpm |
| Tamaño del portabrocas |
210 |
| Motor del husillo |
11 kW |
| Precisión de posicionamiento X / Z |
0,001 mm |
| Dimensiones de la herramienta |
20 x 20 mm |
| Número de herramientas |
12 |
| Diámetro del casquillo del puntal |
88 mm |
| Recorrido del casquillo del talón |
85 mm |
| Cono del talón |
MK5 |
| Dimensiones L/A/H |
3700 x 1800 x 2100 mm |
| Peso |
4600 kg |
Equipamiento de serie
- Control Sinumerik 808D en polaco
- Cabezal de 12 herramientas (herramientas motorizadas)
- Portaherramientas motorizado recto ER25, 1 ud.
- Portaherramientas motorizado de 45 grados ER25, 1 u.
- Portaherramientas cuadrado 20x20, 2 uds.
- Portaherramientas longitudinal 20x20 cuadrado 1 ud.
- Recipiente para virutas
- Servomotores de Siemens
- Mordaza hidráulica de torno de 3 mordazas
- Juego de mordazas blandas
- Punta hidráulica
- Sistema de refrigeración
- Sistema de lubricación automática de engranajes y guías
- Iluminación halógena de 24 V
- Manual de instrucciones en polaco
Equipamiento opcional
- Recogida automática de piezas
- Control: Siemens 828D, Fanuc Oi-TF
¿Por qué elegir CORMAK?
Como fabricante experimentado de máquinas CNC, CORMAK lleva más de 20 años proporcionando soluciones fiables para la industria. Nuestros tornos CNC para metal cumplen con los más altos estándares de calidad, cuentan con certificados de seguridad europeos y cuentan con el respaldo de un servicio técnico profesional. Gracias a nuestras amplias instalaciones de almacenamiento (más de 15 000 m²) y a nuestro equipo de especialistas, ofrecemos asistencia técnica y asesoramiento integrales.
- Experiencia: 16 años en el mantenimiento de controles CNC de Siemens.
- Calidad: Máquinas conformes con las normas de seguridad europeas.
- Asistencia: Asesoramiento profesional y servicio rápido tanto en garantía como fuera de garantía.
Al elegir un torno industrial de CORMAK, inviertes en precisión, fiabilidad y eficiencia a largo plazo de tu producción.
Controles CNC: Siemens Sinumerik 808D, SINUMERIK 828D y Fanuc Oi-TF
Los tornos CNC CK7150 LT 12x750 están equipados con sistemas de control profesionales de fabricantes de renombre como Siemens, Fanuc y GSK. Estos garantizan precisión, fiabilidad y flexibilidad para adaptarse a diversos requisitos de producción, desde operaciones sencillas hasta procesos de mecanizado complejos.
Siemens Sinumerik 808D: control CNC compacto para aplicaciones básicas
Siemens Sinumerik 808D es un control CNC económico diseñado para tornos y fresadoras de gama básica, ideal para pequeñas y medianas empresas. Sus características principales son:
- Manejo intuitivo: la interfaz gráfica y la función Teach-In facilitan la programación, reduciendo al mínimo el tiempo de aprendizaje de los operadores.
- Alta fiabilidad: diseño robusto, resistente al polvo y a la humedad, que garantiza la estabilidad en condiciones de taller adversas.
- Compatibilidad: Diseñado para máquinas con requisitos estándar, con fácil integración de servomotores SIEMENS.
- Optimización de costes: bajo consumo energético y requisitos de mantenimiento mínimos, ideal para usuarios principiantes de CNC.
Controles CNC – Siemens y Fanuc
El torno CNC CK7150 LT 12x750 ofrece sistemas avanzados de control CNC, como SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D y Fanuc Oi-TF, que garantizan precisión, fiabilidad y facilidad de uso:
%20kraw% C4%99dziowych/Sterowniki %20centra% 20obr %C3% B3bczke.jpg" alt="Sistemas de control CNC Siemens y Fanuc" width="870" height="330" style="display: block; margin-left: auto; margin-right: auto;" />
SIEMENS SINUMERIK 808 Advanced
- Interfaz intuitiva: Fácil de usar, ideal para talleres pequeños y usuarios principiantes.
- Fiabilidad: Diseño resistente, apto para condiciones industriales adversas.
- Rentabilidad: Diseñado para aplicaciones básicas de torneado y fresado.
Siemens Sinumerik 828D
- Alta potencia de cálculo: Permite el mecanizado dinámico y la ejecución de ciclos complejos.
- Integración con CAD/CAM: Facilita la colaboración con el software de diseño.
- Funciones avanzadas: Optimización de las trayectorias de la herramienta y posibilidad de ampliar con módulos adicionales.
Fanuc Oi-TF
- Estabilidad: fiabilidad en la producción en serie y el funcionamiento prolongado.
- Ciclos avanzados de torneado: ideales para operaciones de corte de precisión, como el roscado y el ranurado.
- Manejo intuitivo: Una interfaz clara agiliza la programación.
Descargar instrucciones de Siemens Sinumerik 828/840
Descargar instrucciones SIEMENS SINUMERIK 808 Advanced
▶
