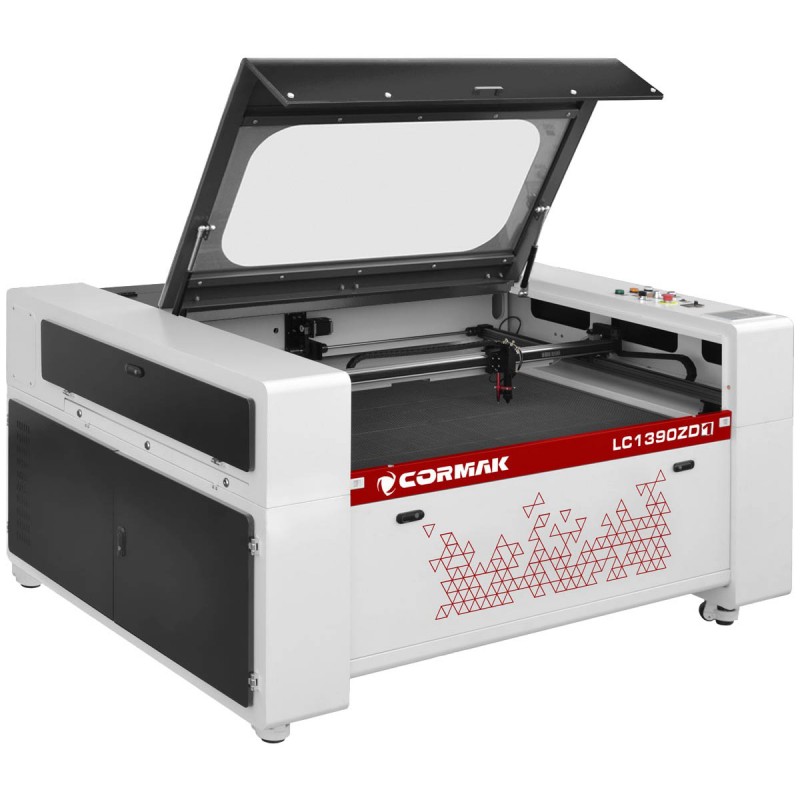

Plotter láser de CO₂ con función de grabado Laser LC1390ZD1 de 160 W

Principio de funcionamiento del láser de CO2

El plotter láser de CO2 es un avanzado dispositivo de corte y grabado que utiliza tecnología láser basada en gas CO2. El elemento principal del plotter es el láser, que emite una intensa luz láser sobre la superficie del material, lo que permite realizar operaciones de mecanizado precisas y complejas.

Se caracteriza por su gran versatilidad, ya que permite cortar y grabar una gran variedad de materiales, como madera, cuero, goma, tejidos, acrílico, papel e incluso finas capas de metal. Los plóteres láser de CO₂ son muy utilizados en la industria publicitaria, decorativa, del diseño y en muchos otros campos donde la alta precisión y la velocidad son fundamentales.

Estos plóteres se controlan mediante un software especializado que permite al usuario diseñar y enviar patrones para cortar o grabar. Gracias a ello, los usuarios pueden crear patrones complejos, logotipos, placas, prototipos y muchos otros proyectos con gran precisión y eficiencia. Los plóteres láser de CO₂ son una herramienta valiosa para empresas, estudios de diseño y aficionados que buscan soluciones modernas en el campo del procesamiento de materiales, ya que permiten un corte y un grabado precisos

PROCESO DE CORTE LÁSER

El corte por láser es una técnica moderna y ampliamente utilizada para el procesamiento de materiales. La herramienta de corte en esta técnica es un rayo láser de alta densidad energética que atraviesa el material.

Desarrollo del proceso de corte por láser

El proceso de corte por láser se basa en el fenómeno de la interacción del rayo láser en su punto focal, donde su potencia es máxima, lo que provoca la fusión repentina, la evaporación, la ablación y el calentamiento del material cortado hasta la temperatura de ignición. El punto de incidencia del haz sobre el material es bañado por un gas que fluye rápidamente y que, al fluir en la dirección del haz, elimina el material fundido.

El conjunto incluye un enfriador de líquido profesional

Cuenta con un refrigerante; gracias a él, en el momento en que el líquido alcanza la temperatura de alarma, el grupo frigorífico integrado enfría el sistema de refrigeración del tubo láser a gran velocidad.

Equipamiento del plotter láser de CO2 LC1390ZD1

• Mesa de trabajo tipo «panal de abeja», indispensable para el corte de materiales; su función es la evacuación del humo.
• Mesa de cizalla, ideal para cortar materiales como metacrilato, aspet, etc.
• El extractor inferior se encarga de aspirar los gases de combustión.
• Cajón para residuos
• La mesa de descenso eléctrico desde la posición del programa y de la máquina permite bajarla hasta 300 mm, lo que permite grabar objetos altos.
• «Punto rojo»: su función es mostrar con precisión el punto de trabajo del haz láser, algo imprescindible para el posicionamiento.
• Compresor integrado que se activa solo durante el funcionamiento, destinado a proteger la lente contra la suciedad y a refrigerar la zona del material que se está cortando.

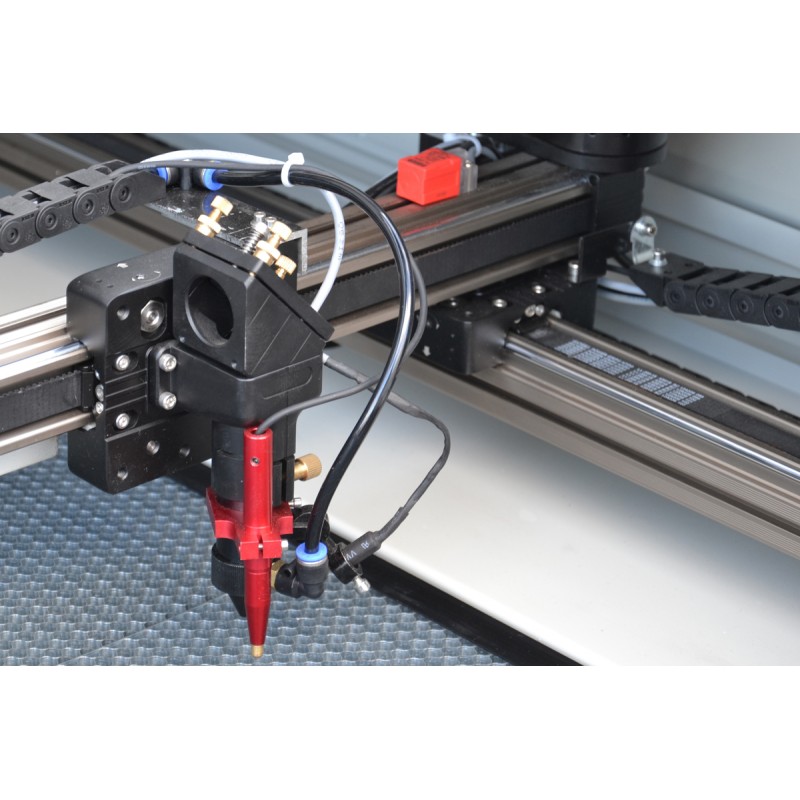

• Cabezal láser de 160 W (opciones: 80 W, 100 W, 130 W, 180 W).
• Refrigerador profesional.
• La comunicación USB permite conectar la máquina también a un ordenador portátil a través del puerto USB. Además, el plotter cuenta con una pantalla LCD desde la que se puede, entre otras cosas, ajustar la altura de la mesa.
• La entrada USB de la máquina y la memoria integrada permiten transferir archivos con los parámetros de trabajo directamente al dispositivo sin necesidad de utilizar un ordenador.
• Memoria USB de 512 MB para transferir archivos

Ploters láser: alta precisión de funcionamiento

Acceso a la mesa desde cuatro lados: cuatro lados de alimentación de material, puedes cortar y grabar el material a gran escala.

Lentes ópticas U.S. II-VI: óptica estadounidense de American Photonics. Mejora demostrada de la transmisión en un 14 % en comparación con otros sistemas ópticos. Espejos de alta resistencia y lentes de enfoque asféricas fabricadas por II-VI, EE. UU.

Alta nitidez, alta transmitancia. Las lentes no solo garantizan la calidad del equipo, sino que también permiten que el sistema óptico funcione durante mucho tiempo con un alto rendimiento y a bajo coste.

Plataformas dobles para corte y grabado: El conjunto incluye una mesa de tijera y una mesa tipo «panal».

Apto para el procesamiento de: madera, vidrio orgánico, plástico, textiles, ropa, papel, cuero, caucho, materiales sintéticos y otros materiales no metálicos.
