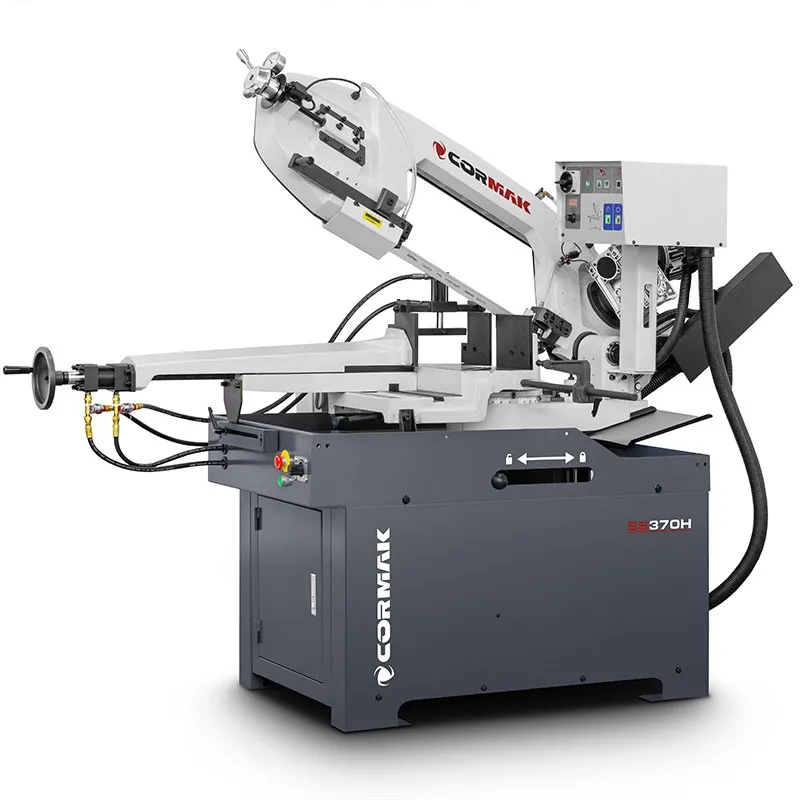

CORMAK BS370H es una robusta sierra de cinta semiautomática diseñada para el corte preciso de tubos, perfiles y materiales macizos. La nueva versión incorpora prensado superior para corte en paquete y regulación continua de la velocidad de la cinta mediante variador en el rango de 20–90m/min. Estas soluciones amplían las posibilidades de la máquina y facilitan la adaptación de los parámetros de trabajo al tipo de material mecanizado.
CORMAK BS370H es una robusta sierra de cinta semiautomática diseñada para el corte preciso de tubos, perfiles y materiales macizos.
La nueva versión incorpora prensado superior para corte en paquete y regulación continua de la velocidad de la cinta mediante variador en el rango de 20–90m/min. Estas soluciones amplían las posibilidades de la máquina y facilitan la adaptación de los parámetros de trabajo al tipo de material mecanizado.
El prensado estabiliza los elementos dispuestos en capas y limita su desplazamiento durante el trabajo. Permite cortar con mayor eficacia paquetes de perfiles, tubos y otros elementos repetitivos.
La regulación continua de la velocidad de la cinta permite seleccionar con precisión los parámetros de corte según la sección, el espesor y el tipo de material, sin limitarse a unas pocas velocidades fijas.
El prensado superior permite estabilizar varios elementos colocados uno sobre otro. Resulta especialmente útil para el corte en serie de perfiles, tubos y otros materiales de dimensiones repetitivas.

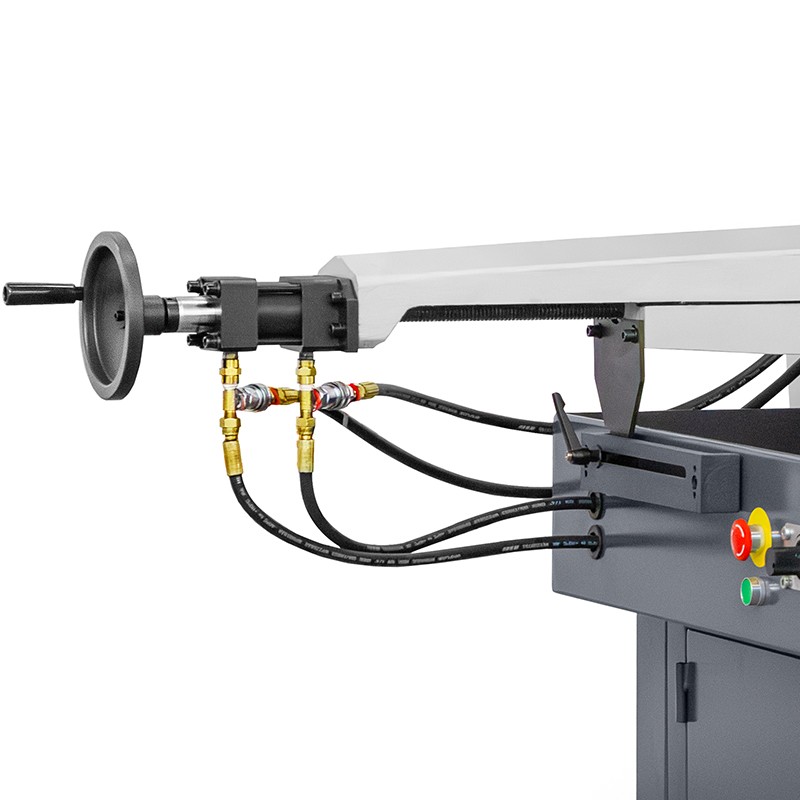

El material queda sujeto tanto por la mordaza como desde la parte superior, lo que limita el desplazamiento y la elevación de los distintos elementos del paquete durante el paso de la cinta.
La velocidad de la cinta puede regularse de forma continua en el rango de 20 a 90m/min. El variador permite adaptar los parámetros de trabajo al tipo de material, su sección y las características del corte realizado.
El operario no está limitado a dos velocidades preajustadas de fábrica. Puede ajustar con mayor precisión el movimiento de la cinta, entre otros, para cortar perfiles de pared fina, tubos, perfiles estructurales y materiales macizos.
Después de colocar el material e iniciar el ciclo, la máquina realiza automáticamente las siguientes etapas de corte:
El operario se concentra principalmente en posicionar y alimentar el material, mientras que el ciclo principal de corte se desarrolla de forma controlada y repetible.
Las guías de la cinta utilizan placas de carburo sinterizado y rodamientos. Esta solución proporciona un guiado estable de la hoja y ayuda a mantener la rectitud del corte.
El brazo rígido y el cuerpo fabricados en fundición nodular reducen la tendencia de la estructura a la torsión, algo importante durante el corte de secciones de mayor tamaño y materiales macizos.
El brazo giratorio permite realizar cortes en un rango de -45° a +60°. El material puede permanecer en una sola posición mientras el operario ajusta el ángulo correspondiente del brazo de la sierra.
| Diámetro máximo de corte a 90° | Ø270mm |
| Sección cuadrada máxima a 90° | 220 × 220mm |
| Sección rectangular máxima a 90° | 370 × 220mm |
El accionamiento de la cinta se transmite mediante un engranaje sinfín. La mesa de trabajo de fundición y la base maciza proporcionan un apoyo estable a la máquina durante el funcionamiento.
La parte superior de la base forma una bandeja para recoger el refrigerante y las virutas generadas durante el corte. La bomba trabaja en circuito cerrado y dirige el refrigerante directamente a la zona de mecanizado.
| Modelo | CORMAK BS370H |
| Modo de funcionamiento | semiautomático |
| Rango de corte angular | de -45° a +60° |
| Velocidad de la cinta | regulación continua 20–90m/min |
| Regulación de velocidad de la cinta | variador |
| Prensado superior del material | sí – para corte en paquete |
| Dimensiones de la cinta de corte | 3160 × 27 × 0,9mm |
| Tensado de la cinta | mecánico, manual |
| Regulación del descenso del brazo | continua – cilindro hidráulico |
| Accionamiento de la mordaza | hidráulico |
| Altura de la base de la mordaza | 890mm |
| Alimentación | 400V / 3 fases |
| Potencia total | 1,5kW |
| Potencia de la bomba de refrigeración | 46W |
| Dimensiones con base | 1850 × 950 × 1500mm |
| Peso | 491kg |
La sierra CORMAK BS370H está diseñada para cortar:
El modelo BS370H combina un amplio rango de corte angular, ciclo de trabajo semiautomático, sujeción hidráulica del material y una sólida construcción de fundición. El prensado superior amplía las posibilidades de la máquina con un cómodo corte en paquete, mientras que el variador con regulación de 20–90m/min permite adaptar con mayor precisión el funcionamiento de la cinta al material mecanizado.
