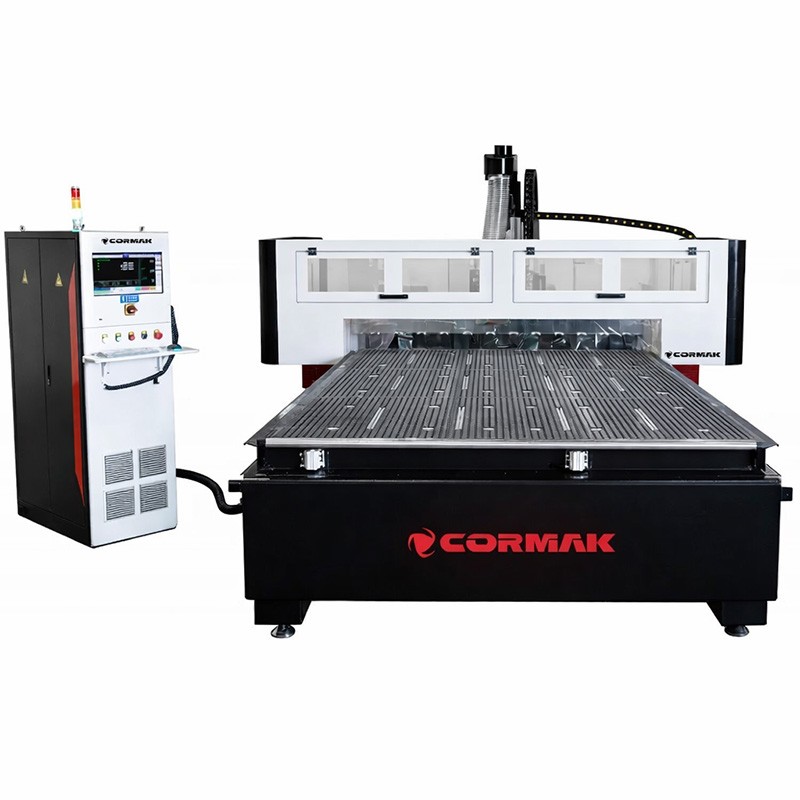

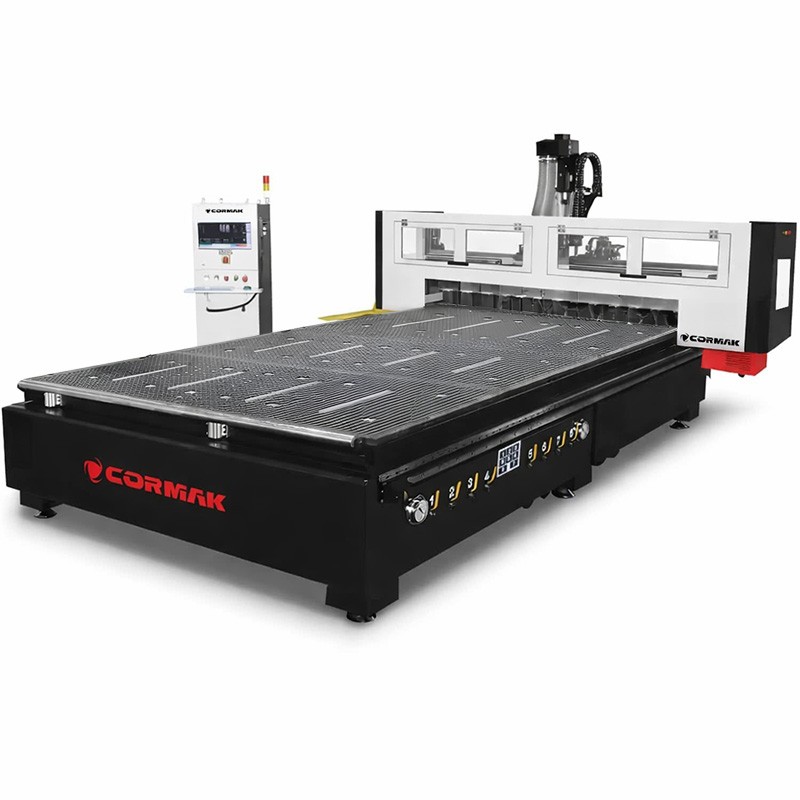

Fresadora CNC CORMAK IND 2141 (2100 x 4100)

1. Mesa de trabajo

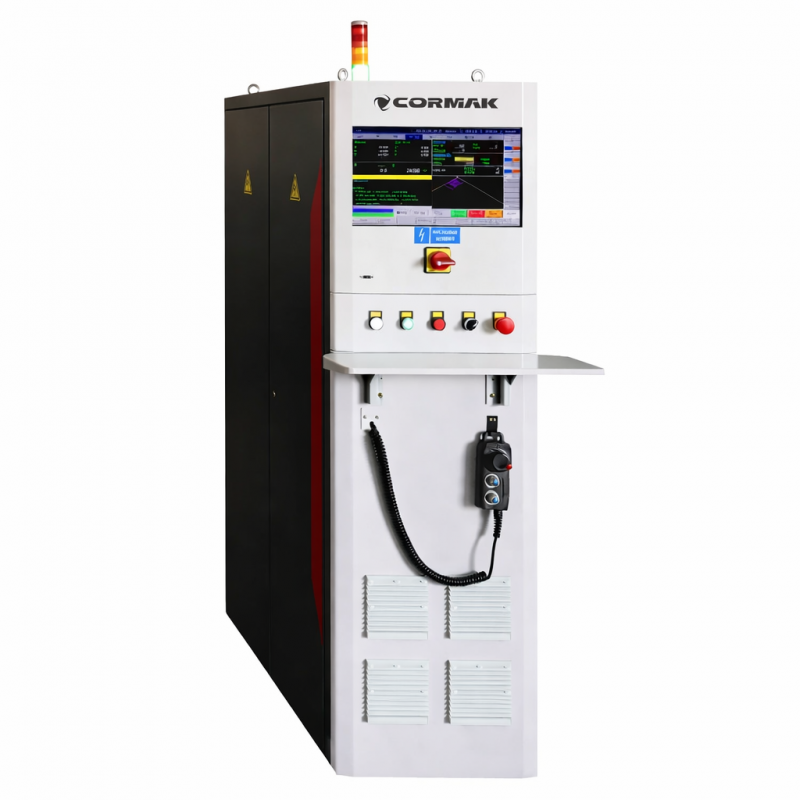

• Mesa seccional con seis secciones de vacío independientes, fabricada con placas HPL rígidas y resistentes, controlada directamente desde el armario de control,
• Cada sección cuenta con orificios a los que se conduce el vacío desde la bomba de vacío a través de un sistema de tuberías,
• Los orificios principales de la mesa de vacío cuentan con tapones que permiten fijar materiales de distintos formatos.
• La superficie de la mesa de trabajo está cubierta por una red de canales que permite distribuir uniformemente el vacío por toda su superficie,
• Cuenta con ranuras que también permiten la sujeción manual del material,
• ¡La mesa está equipada con topes en dos ejes! Posicionadores neumáticos que permiten colocar el material siempre en el mismo lugar,
• La línea de plóteres IND está equipada con una mesa de trabajo industrial maciza y reforzada.
• Posicionadores neumáticos que permiten colocar el material siempre en el mismo lugar

2. Husillo

• Husillo sin escobillas de un fabricante de renombre de alta gama con una potencia de 9 kW, alimentado por un variador, con protección contra sobrecargas.
• Husillo eléctrico de fresado equipado con un innovador sistema de refrigeración por AIRE.
• Adaptado para el cambio automático de herramientas, lo que reduce el tiempo de mecanizado al eliminar el tiempo de inactividad asociado al cambio manual de la fresa.
• La automatización permite utilizar todas las herramientas en el proceso de producción sin necesidad de calibración ni de detener el ciclo de producción

3. Accionamiento

• Los accionamientos de alta gama y bajo consumo YASKAWA servo AC, controlados por un controlador digital, garantizan un mecanizado de excelente calidad manteniendo altas velocidades de trabajo en cada dirección.
• Los servomotores de CA sin escobillas que accionan los ejes X e Y transmiten el movimiento a través de engranajes planetarios de alta calidad
• El eje Z, donde la precisión de posicionamiento es fundamental, es accionado por un husillo de bolas reforzado.

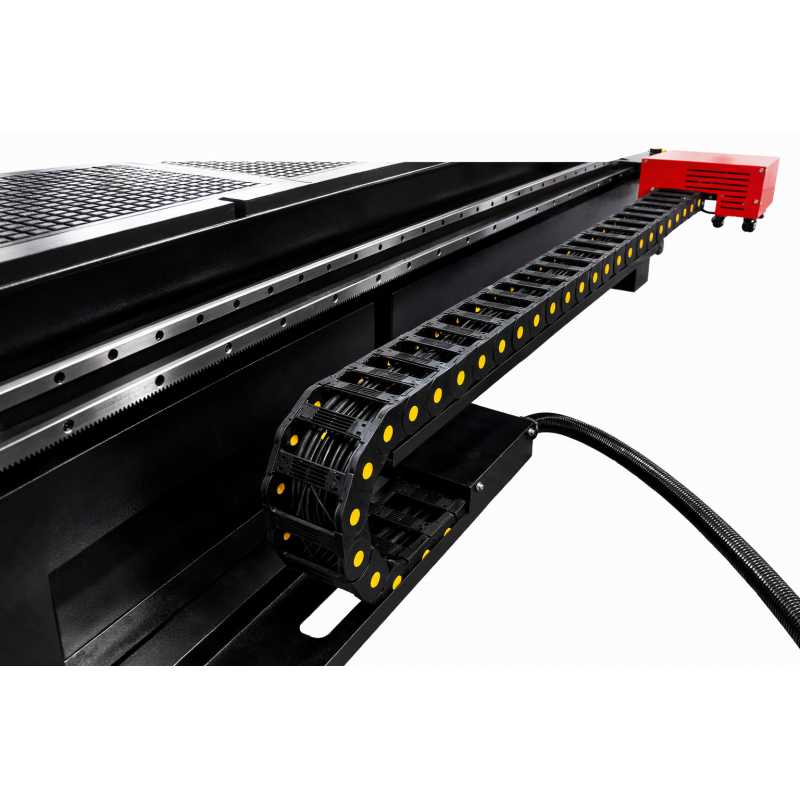

• El desplazamiento de la puerta a lo largo de los ejes X e Y se realiza mediante guías HIWIN y engranajes helicoidales, que garantizan un funcionamiento sin fallos durante muchos años y están fabricados en acero templado y endurecido de alta calidad
• Los rieles trapezoidales profesionales de la marca HIWIN, utilizados en todos los ejes, se someten a controles de conformidad, y se llevan a cabo procedimientos de prueba en cada etapa del montaje.

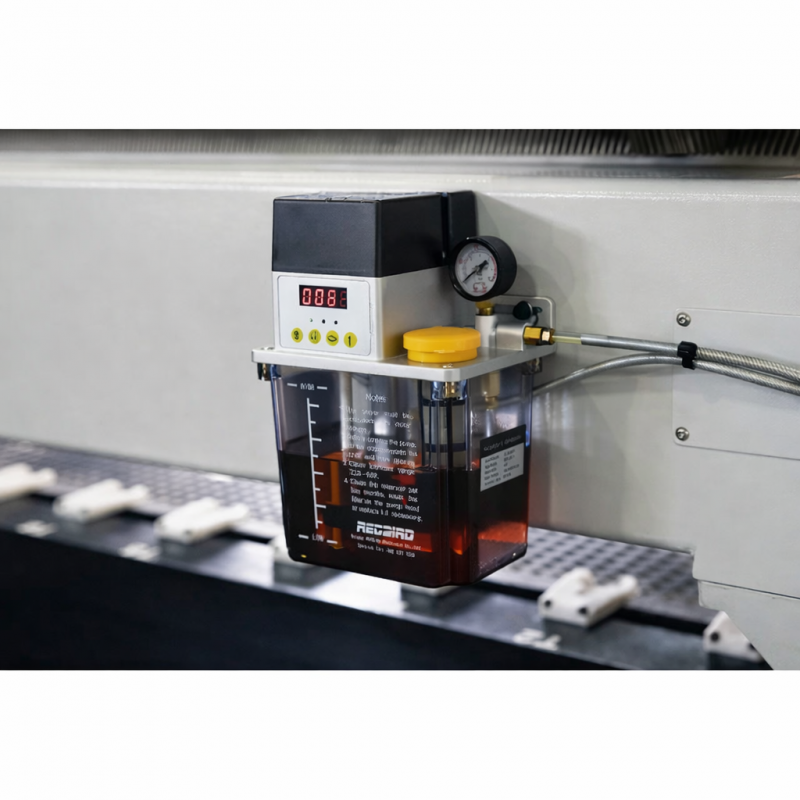

• Sistema de lubricación centralizado y sin mantenimiento para los elementos móviles más importantes: carros y husillo de bolas. Esto permite ahorrar tiempo y proteger los componentes móviles más importantes.

4. Construcción

• La estructura de la puerta corredera está fabricada en fundición de hierro, lo que le confiere una rigidez extraordinaria y absorbe muy bien las vibraciones generadas durante el mecanizado.
• La estructura rígida de la mesa, fabricada en acero nervado, evita la aparición de vibraciones durante el proceso de producción.

5. Almacén de herramientas y sensor de medición de herramientas

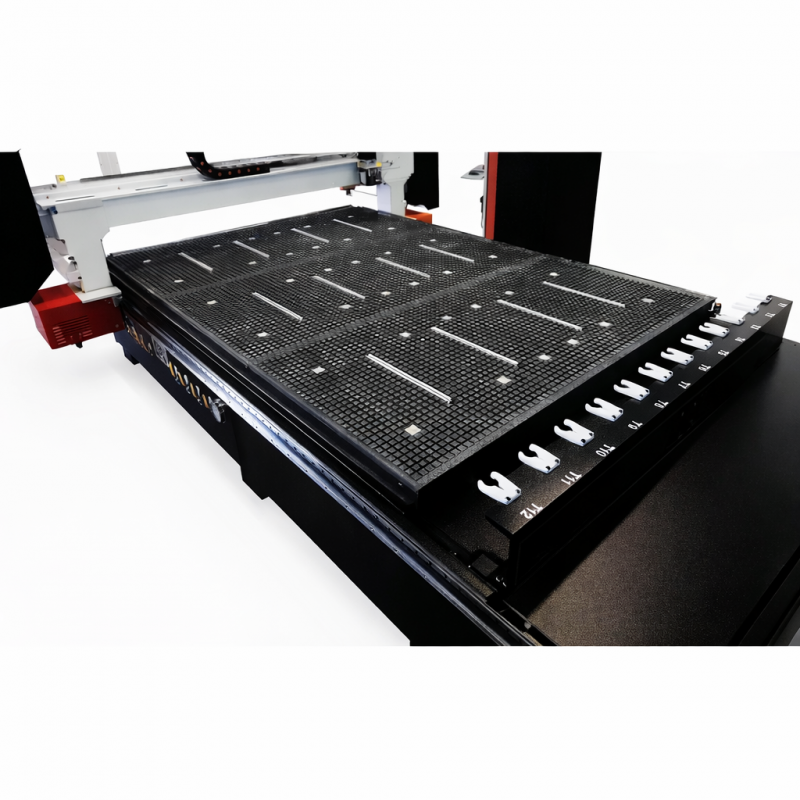

• La máquina está equipada con un almacén lineal de herramientas de 12 posiciones, un juego de conos ISO30 y casquillos ER32
• El juego de portaherramientas incluye: portaherramientas ISO30 y casquillos para la sujeción de herramientas con las siguientes dimensiones:
  1/2" - 6 uds.; 1/8" - 2 uds.; 3-4 mm - 2 uds.; 5-6 mm - 4 uds.; 7-8 mm - 2 uds.; 9-10 mm - 2 uds.
• Cada fresadora CNC está equipada con un sensor de altura de herramienta de precisión en el eje Z, que elimina el tiempo dedicado a corregir las mediciones tras cada cambio de herramienta.
