Fresadora CNC C2131 ATC (2100 x 3200) con cambio automático de herramientas

1. Mesa de trabajo

• Mesa seccional con CUATRO secciones de vacío independientes, fabricada con placas HPL rígidas y resistentes,

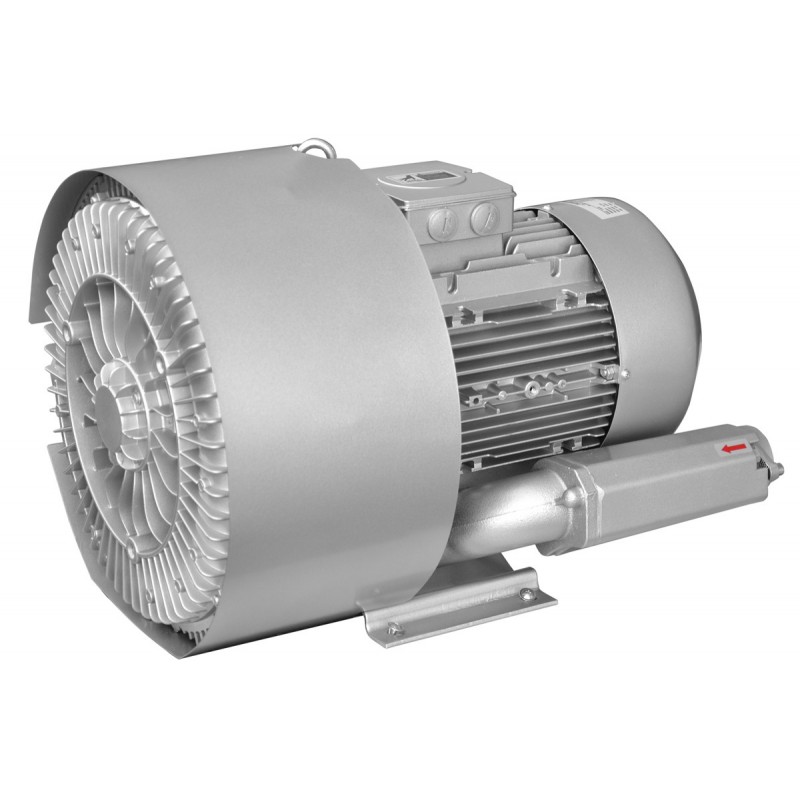

• Cada sección cuenta con orificios a los que se conduce el vacío desde la bomba de vacío a través de un sistema de tubos,
• Los orificios principales de la mesa de vacío cuentan con tapones, lo que permite fijar materiales de distintos formatos,
• La superficie de la mesa de trabajo está cubierta por una red de canales que permite distribuir uniformemente el vacío por toda su superficie,
• Cuenta con ranuras que también permiten la sujeción manual del material

2. Husillo HQD

• Husillo sin escobillas de un fabricante de renombre de alta gama con una potencia de 9 kW, alimentado por un variador, con protección contra sobrecargas.
• Husillo eléctrico de fresado equipado con un innovador sistema de refrigeración por AIRE.
• Adaptado para el cambio automático de herramientas, lo que reduce el tiempo de mecanizado al eliminar el tiempo de inactividad asociado al cambio manual de la fresa.
• La automatización permite utilizar todas las herramientas en el proceso de producción sin necesidad de calibración ni de detener el ciclo de producción

3. Accionamiento

• Accionamientos de alta gama y bajo consumo. Servoaccionamientos Leadshine de 1500 W y alto par de retención (doble en el eje Y).

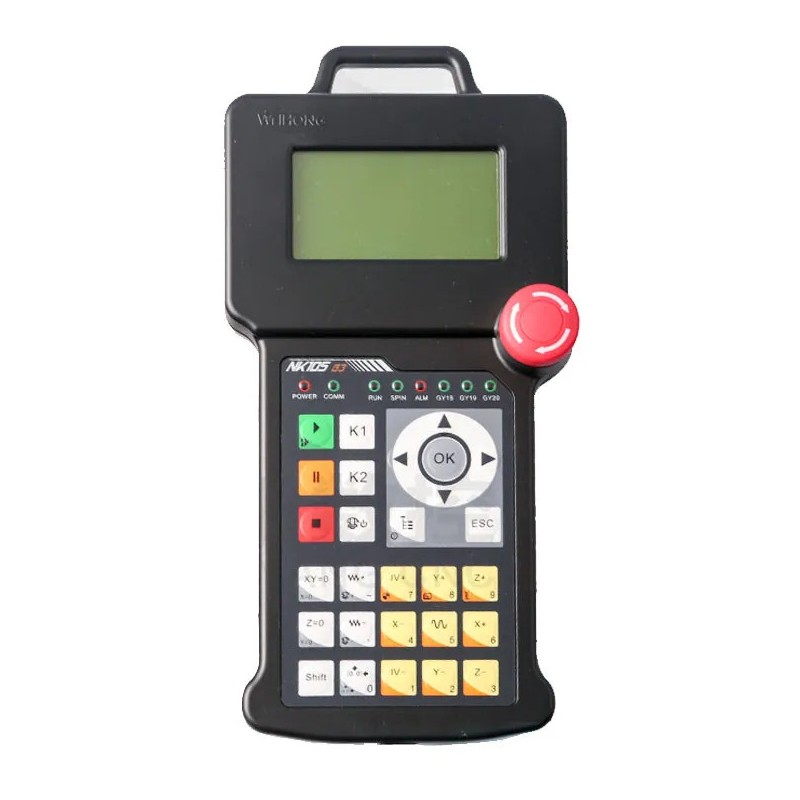

• controlados por el controlador digital NK-105 G3 garantizan un mecanizado de excelente calidad, manteniendo altas velocidades de trabajo en cada dirección.
• Los servomotores sin escobillas que accionan los ejes X e Y transmiten el movimiento a través de engranajes planetarios de alta calidad.
• El eje Z, donde la precisión de posicionamiento es fundamental, es accionado por un husillo de bolas reforzado.
• El desplazamiento de la puerta a lo largo de los ejes X e Y se realiza mediante guías HIWIN y engranajes helicoidales, que garantizan un funcionamiento sin fallos durante muchos años y están fabricados en acero endurecido y templado de alta calidad.
• Los rieles trapezoidales profesionales de la marca HIWIN, utilizados en todos los ejes, se someten a controles de conformidad, y se llevan a cabo procedimientos de prueba en cada etapa del montaje.
• Sistema de lubricación centralizado y sin mantenimiento de los elementos móviles más importantes: carros y husillo de bolas. Esto permite ahorrar tiempo y proteger los componentes móviles más importantes.

4. Estructura

• La estructura de la puerta corredera está fabricada en fundición de hierro, lo que le confiere una rigidez extraordinaria y absorbe muy bien las vibraciones generadas durante el mecanizado.
• La estructura rígida de la mesa, fabricada en acero nervado, elimina la aparición de vibraciones durante el proceso de producción.

5. Almacén de 8 herramientas + sensor de medición de herramientas

• La máquina está equipada con un almacén lineal de herramientas de 8 posiciones, un juego de conos ISO30 y casquillos ER32
• El juego de portaherramientas incluye: ISO30 y casquillos para la sujeción de herramientas con las siguientes dimensiones:
  1/2" - 6 uds.; 1/8" - 2 uds.; 3-4 mm - 2 uds.; 5-6 mm - 4 uds.; 7-8 mm - 2 uds.; 9-10 mm - 2 uds.
• Cada fresadora CNC está equipada con un sensor de altura de herramienta de precisión en el eje Z, que elimina el tiempo necesario para corregir las mediciones tras cada cambio de herramienta.
