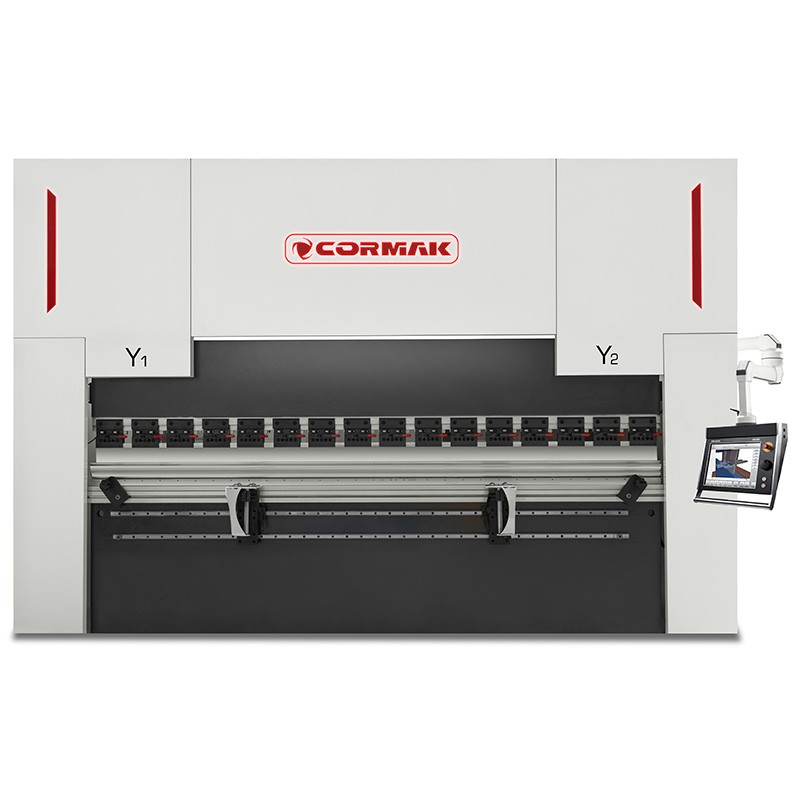

Prensa plegadora hidráulica CORMAK CNC SERVO ELITE 63×2500 DA-58T
Las prensas plegadoras de la marca CORMAK son equipos avanzados que permiten el plegado preciso de chapa gracias a punzones y matrices seleccionados adecuadamente. Nuestra oferta incluye modelos equipados de serie con control DELEM DA-58T y, como opción, controles DELEM DA53T, DA-66T, DA69T y CYBELEC 12, que proporcionan una amplia gama de funciones para realizar las tareas de plegado más exigentes.
La configuración presentada es la más elegida por nuestros clientes: una solución probada y eficiente para la producción en serie.
Características principales:
- Soportes delanteros: 2 unidades sobre guías lineales, que garantizan la estabilidad durante las operaciones de plegado
- Regulación de los ejes Y1, Y2: automática
- Regulación del tope trasero (eje X): servomotor con encóderes
- Regulación del eje R: servomotor con encóderes
- Compensación automática de la flecha de deflexión
- Sujeción del punzón bilateral : sistema de montaje rápido tipo AMADA, que permite cambiar rápidamente las herramientas
Adaptamos las configuraciones disponibles a las necesidades de producción y al tipo de piezas mecanizadas. Las especificaciones de las máquinas se establecen individualmente en función de la aplicación y los requisitos tecnológicos.
Características técnicas
| Espesor máximo de chapa plegada (S235) | hasta 6,0mm |
| Fuerza nominal de plegado | 630kN |
| Longitud máxima de plegado | 2.500mm |
| Profundidad de escote (cuello de cisne) | 200mm |
| Carrera máxima de la viga móvil | 100mm |
| Altura máxima de apertura | 300mm |
| Distancia entre vigas | 2.000mm |
| Recorrido del tope trasero | 600mm |
| Potencia del motor | 5,5kW |
| Longitud | 2.650mm |
| Anchura | 1.500mm |
| Altura | 2.200mm |
| Peso | 7.400kg |
Regulación automática del desplazamiento de los topes (eje X) y del eje R (regulación manual como opción*). El eje R facilita el plegado de radios mayores, por ejemplo, mediante el sistema de plegado escalonado.

Regulación de los dedos del tope en los ejes Z1, Z2, R1, R2, X1 y X2 mediante servomotores como opción*.

Para obtener resultados satisfactorios en el plegado escalonado, es necesario realizar determinados cálculos que requieren conocer varios parámetros fundamentales del proceso de plegado:
- Longitud del arco: distancia entre los extremos de la curva de la parte plegada de la chapa, medida por el lado interior del plegado;
- Número de pliegues: cantidad de plegados individuales necesarios para obtener una chapa curvada con un radio determinado; cuanto mayor sea el número de pliegues, menor será el ángulo de cada plegado y, por tanto, más uniforme será el arco resultante;
- Distancia entre pliegues: separación entre los plegados individuales realizados durante el proceso.
Aunque el proceso de plegado escalonado pueda parecer bastante complejo, las máquinas y el software disponibles en CORMAK han alcanzado un nivel de desarrollo que permite automatizar numerosas tareas que anteriormente debía realizar el operario.
Compensación automática de la flecha de deflexión
Garantiza el mantenimiento de un mismo ángulo de plegado a lo largo de toda la longitud de trabajo - (opción*)
Compensación manual de la flecha de deflexión (opción*)
Garantiza el mantenimiento de un mismo ángulo de plegado a lo largo de toda la longitud de trabajo - (opción*)

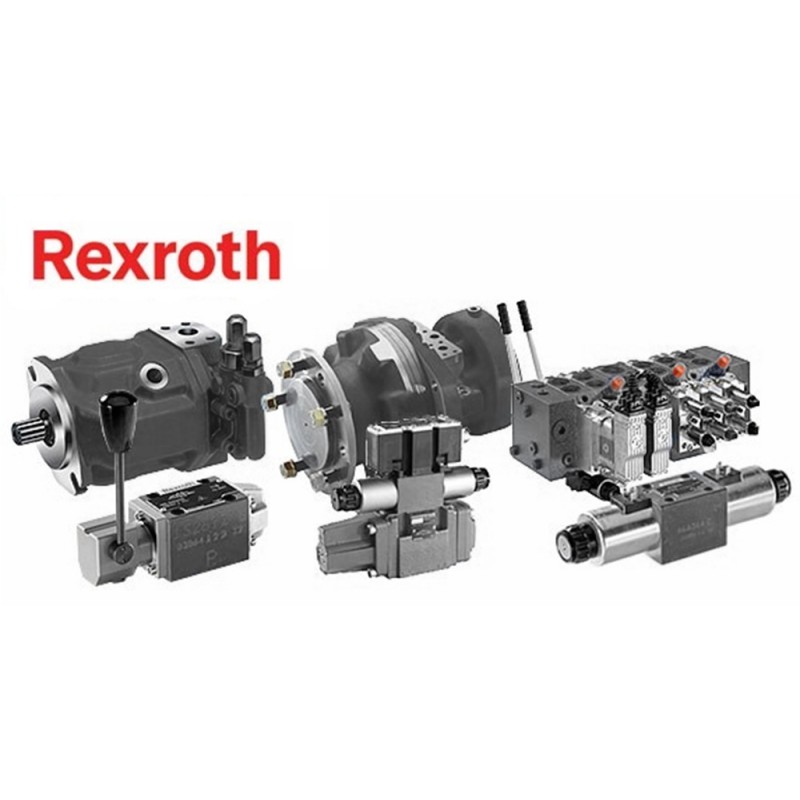

Componentes de alta calidad:
- Componentes del sistema eléctrico de las marcas Schneider/Delta/Eaton


Control y funcionalidades:
DA-58T

Pantalla
- pantalla táctil TFT LCD de 15"
- en color
Software externo
- licencia de puesto de trabajo offline Profile-53TL como opción* (creación de secuencias de plegado en PC)
Sistema
- sistema operativo Windows
- procesador de 200MHz
- memoria RAM de 4Mb
- número máximo de programas: 9.999 (máximo 25 pasos)
- número máximo de repeticiones de un paso: 99
- comandos de control
- lógica de control que evita las colisiones entre los distintos ejes de trabajo
Funciones
- biblioteca de punzones y matrices /30 punzones & 60 matrices/
- biblioteca descriptiva y gráfica
- biblioteca de programas con vista previa gráfica y catalogación de productos
- base de datos de materiales /posibilidad de introducir nuevos tipos de materiales para plegado/
- creación del dibujo de la pieza plegada en la pantalla del controlador /2D/
- creación de programas de plegado a partir del dibujo introducido de la pieza /2D/
- funcionamiento de la máquina con visualización 2D en tiempo real de la secuencia de plegado
- simulación de plegado 2D en pantalla con detección de colisiones /simulación del plegado paso a paso/
- sistema de mensajes de advertencia /por ejemplo, cuando se supera la resistencia admisible de las herramientas/
- posibilidad de cambiar el orden de plegado, modificar los distintos pasos del programa e introducir y guardar correcciones en la memoria
- posibilidad de trabajar en modo manual
- posibilidad de posicionar manualmente los distintos ejes del tope, con una lógica de control que evita las colisiones entre los ejes X, R, Y1 y Y2
- cálculo automático de la carrera de la viga de plegado
- cálculo automático de la fuerza de plegado en función del tipo de material
- cálculo automático de la posición del tope
- cálculo automático del radio interior y del desarrollo del material
- posibilidad de crear copias de seguridad de productos y herramientas
- puerto USB
- posibilidad de crear copias de seguridad de productos y herramientas
También están disponibles como opción* los controles DELEM DA-53T+2D, DA-66T y DA-69T, o CYBELEC 12
DA-53T+2D

Pantalla
- pantalla táctil TFT LCD de 10,1"
- en color
Software externo
- licencia de puesto de trabajo offline Profile-53TL como opción* (creación de secuencias de plegado en PC)
Sistema
- sistema operativo Windows
- procesador de 200MHz
- memoria interna de 1GB
- comandos de control
- lógica de control que evita las colisiones entre los distintos ejes de trabajo
Funciones
- biblioteca de punzones y matrices /30 punzones & 60 matrices/ - biblioteca descriptiva y gráfica
- biblioteca de programas con vista previa gráfica y catalogación de productos
- base de datos de materiales /posibilidad de introducir nuevos tipos de materiales para plegado/
- creación del dibujo de la pieza plegada en la pantalla del controlador /2D/
- creación de programas de plegado a partir del dibujo introducido de la pieza /2D/
- funcionamiento de la máquina con visualización 2D en tiempo real de la secuencia de plegado
- simulación de plegado 2D en pantalla con detección de colisiones /simulación del plegado paso a paso/
- sistema de mensajes de advertencia /por ejemplo, cuando se supera la resistencia admisible de las herramientas/
- posibilidad de cambiar el orden de plegado y modificar los distintos pasos del programa
- posibilidad de introducir y guardar correcciones en la memoria
- posibilidad de trabajar en modo manual
- posibilidad de posicionar manualmente los distintos ejes del tope
- lógica de control que evita las colisiones entre los ejes X, R, Y1 y Y2
- cálculo automático de la carrera de la viga de plegado
- cálculo automático de la fuerza de plegado en función del tipo de material
- cálculo automático de la posición del tope
- cálculo automático del radio interior y del desarrollo del material
- posibilidad de crear copias de seguridad de productos y herramientas
- puerto USB
DA-66T

Pantalla
- pantalla táctil TFT LCD de 17”
- en color
Software externo
- licencia de puesto de trabajo LITE T2D como opción* (creación de secuencias de plegado en PC)
Sistema
- controlador intuitivo
- sistema operativo estable Windows CE
- memoria RAM de 64Mb
- número máximo de programas: 1.000 /1Gb/
- número máximo de repeticiones de un paso: 99
Funciones
- creación del dibujo de la pieza plegada en la pantalla del controlador (2D)
- creación automática del programa de plegado a partir del dibujo de la pieza (2D)
- cálculo automático de la carrera de la viga y de la fuerza de plegado en función del material
- posicionamiento automático del tope según el programa de plegado y visualización del proceso de plegado en 3D (simulación paso a paso)
- posicionamiento automático de los dedos del tope detrás del segmento indicado del punzón y de la matriz
- mensajes de advertencia sobre colisiones entre la herramienta y el material
- mensajes de advertencia cuando se supera la fuerza de presión admisible de las herramientas
- posibilidad de cambiar el orden de los pliegues
- cálculo automático del desarrollo de la chapa
- posibilidad de corregir los distintos pasos del programa
- posibilidad de cambiar el orden de plegado y corregir los distintos pasos
- posibilidad de controlar manualmente los distintos ejes del tope (mando giratorio de navegación)
- posibilidad de trabajar en modo manual
- base de datos de materiales
- biblioteca de punzones y matrices
- biblioteca de programas con vista previa gráfica y catalogación de productos
- contador de carreras y horas de funcionamiento
- puerto USB
- posibilidad de crear copias de seguridad de productos y herramientas
DA-69T

Pantalla
- pantalla táctil TFT LCD de 17”
- en color
Software externo
- licencia de puesto de trabajo LITE T3D como opción* (creación de secuencias de plegado en PC)
Sistema
- controlador intuitivo
- sistema operativo estable Windows CE
- memoria RAM de 64Mb
- número máximo de programas: 1.000 /1Gb/
- número máximo de repeticiones de un paso: 99
Funciones
- importación de archivos DXF,
- importación de funciones 3D a IGES & SAT desde el programa LITE T3D
- creación del dibujo de la pieza plegada en la pantalla del controlador (3D)
- creación automática del programa de plegado a partir del dibujo de la pieza (3D)
- cálculo automático de la carrera de la viga y de la fuerza de plegado en función del material
- posicionamiento automático del tope según el programa de plegado
- visualización del proceso de plegado en 3D (simulación paso a paso)
CYBELEC 12

Pantalla
- pantalla táctil TFT LCD de 12”
- en color
Sistema
- controlador intuitivo
- sistema operativo estable Windows CE
- número máximo de punzones: 100
- número máximo de punzones: 100
- número máximo de programas: 300
- número máximo de repeticiones de un paso: 24
- número máximo de materiales: 10
Funciones
- Interfaz HMI fácil de usar
- Dibujo gráfico de perfiles 2D y visualización 3D
- Secuencia automática de plegado
- Máxima precisión de plegado gracias a algoritmos avanzados
- Tándem
- Importación de herramientas.
- Plegado inicial/final.
- Admite la medición de ángulos.
- Admite lector de códigos de barras
- Industria 4.0 configurable
La máquina combina tecnología avanzada con facilidad de manejo, lo que la convierte en una opción ideal tanto para trabajos manuales de precisión como para una producción en serie eficiente. Los componentes de alta calidad y los avanzados sistemas de protección garantizan fiabilidad y seguridad durante su utilización.
Seguridad
Sistema de seguridad láser
Solo con nosotros se incluye de serie un sistema de seguridad láser de máxima calidad que protege al operario y permite acelerar el proceso de plegado más del doble.

¡No escatimamos en seguridad! Conexiones hidráulicas y válvulas de seguridad de máxima calidad.


¡Atención a los sistemas de protección inadecuados, como determinadas barreras o cortinas fotoeléctricas, ya que no cumplen las normas CE y pueden poner en riesgo la salud de los trabajadores! Como empleador, usted es responsable de la seguridad y la salud de sus empleados.
Protecciones de seguridad conformes con CE

Ergonomía y equipamiento adicional:
- Controlador móvil sobre brazo articulado
- Iluminación LED: aumenta la comodidad y la seguridad durante el trabajo
- Soportes sobre guías lineales
- Soportes seguidores (opción*)

Nos preocupamos por la seguridad de nuestros clientes y sus equipos de trabajo. Por ello, nuestras prensas plegadoras incorporan una serie de avanzados sistemas de protección, que incluyen señalización claramente visible, protecciones laterales, puerta de seguridad trasera e interruptores de parada de emergencia fácilmente accesibles.
Cada máquina se suministra con un manual de usuario claro y detallado.
El hecho de que una máquina disponga de una declaración CE no significa necesariamente que sea segura. ¡Lo importante son los sistemas de protección que incorpora!

SCO – Sistema de refrigeración del aceite
Incluimos de serie un sistema que garantiza la estabilidad de los parámetros de funcionamiento de la máquina, incluso después de largos periodos de trabajo continuo.
Sujeción de punzones y matrices:
- Matrices segmentadas multirranura de cuatro caras y punzones segmentados incluidos de serie
- El sistema básico utilizado en las prensas plegadoras CORMAK es el sistema manual tipo AMADA (europeo), que permite cambiar rápidamente las herramientas
- Los punzones se montan desde el lateral de la máquina y se bloquean mediante tornillos
Selección de matrices y punzones
Para obtener el resultado final deseado, también es importante seleccionar adecuadamente las herramientas de la prensa plegadora, es decir, la matriz y el punzón.
Las prensas plegadoras CORMAK realizan mediciones continuas durante el plegado y pueden, por ejemplo, corregir las desviaciones durante el proceso para conseguir un resultado óptimo.

Dependiendo de la fuerza de plegado de la prensa, los punzones y las matrices segmentados pueden tener diferentes longitudes.

Incluido en el precio de la máquina
Formación y puesta en marcha de la máquina
Es posible organizar una formación profesional y la puesta en marcha de la máquina por parte de un técnico de Cormak; este servicio se presupuesta individualmente.
Contacte con nuestro asesor para obtener más información.
Asesoramiento telefónico con un especialista
Siempre puede contar con la ayuda de un especialista.
Condiciones de colaboración
- Garantía de 24 meses.
- La máquina es completamente nueva de fábrica
- Servicio técnico durante y después del periodo de garantía prestado por el vendedor
*El precio indicado se refiere exclusivamente a la máquina, sin incluir equipamiento opcional/adicional, instalación, transporte ni formación; le rogamos que contacte con nuestro asesor para obtener más información.
