La configuración presentada constituye el equipamiento elegido con mayor frecuencia por los Clientes: una elección probada y eficiente para la producción en serie

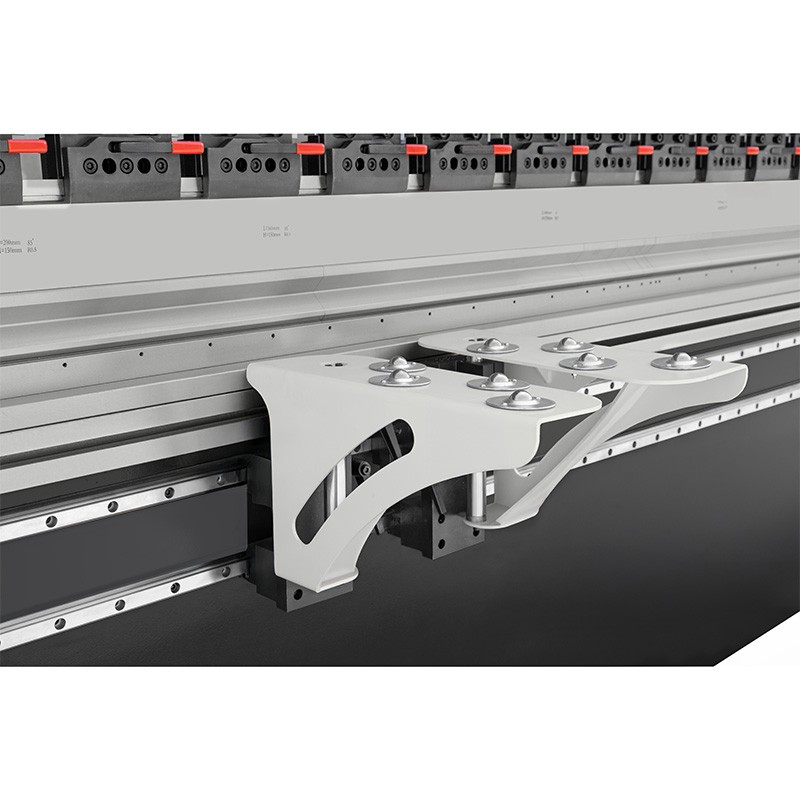

• Soportes delanteros: 2 unidades sobre guías lineales, que garantizan estabilidad durante las operaciones de plegado

• Regulación de los ejes Y1, Y2: accionamiento servo con encóderes

• Regulación del tope trasero (eje X): accionamiento servo con encóderes

• Regulación del eje R: accionamiento servo con encóderes

• Regulación automática de la flecha de deformación

• Sujeción del punzón a doble cara : cambio rápido tipo AMADA, que permite cambios rápidos de herramienta

Las configuraciones disponibles se adaptan a las necesidades de producción y al tipo de piezas mecanizadas; la especificación de las máquinas se determina individualmente según la aplicación y los requisitos tecnológicos.

Parámetros técnicos

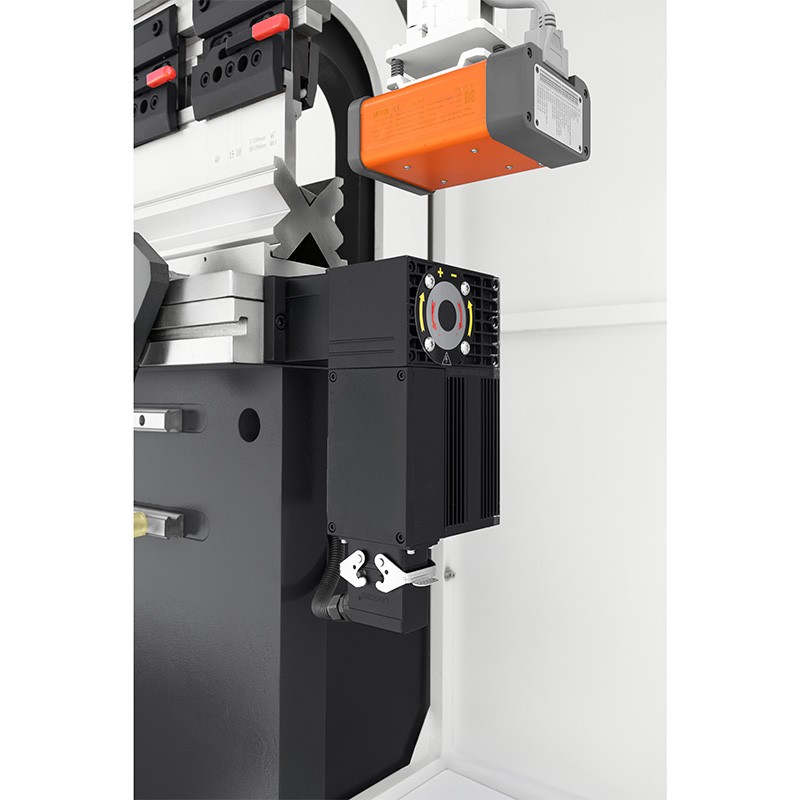

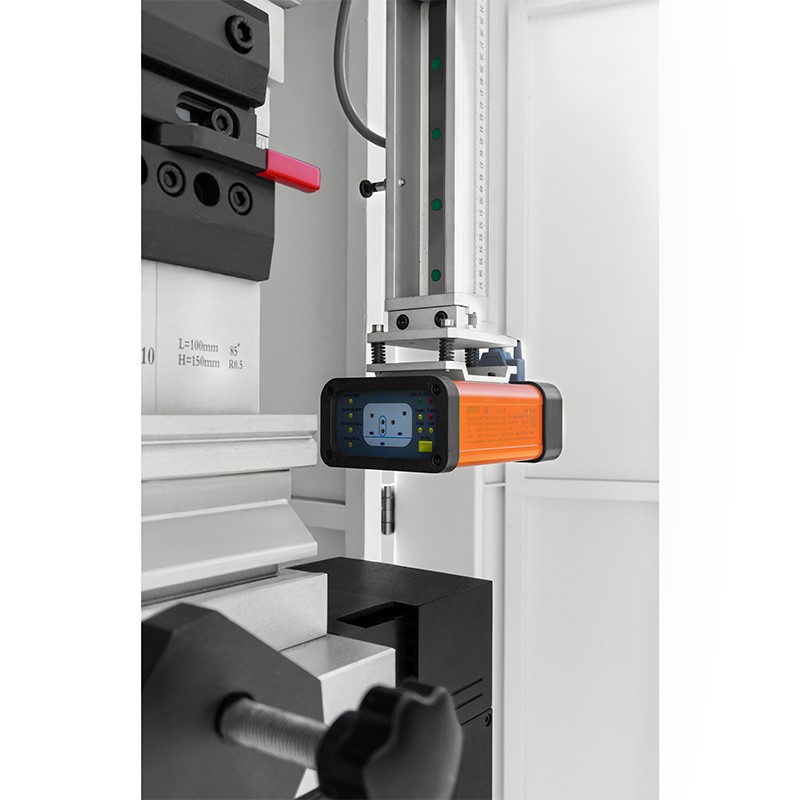

sistema de seguridad láser DSP

• sistema de seguridad láser DSP, soportes delanteros sobre guías lineales, abrazaderas rápidas de herramientas, sistema de refrigeración de aceite y herramientas superiores e inferiores segmentadas

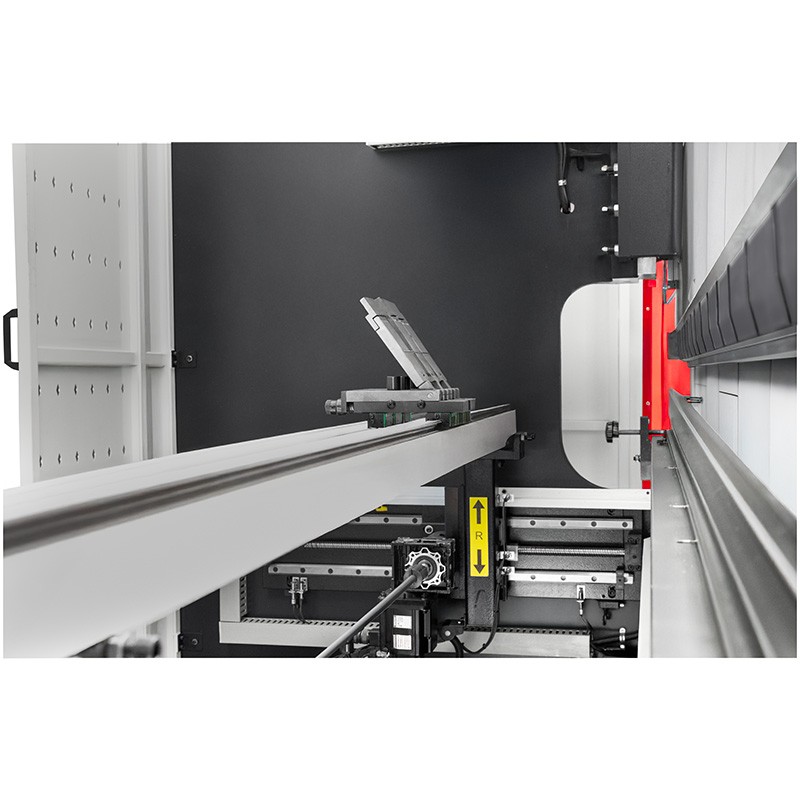

Regulación automática del retroceso de los topes (eje X) y del eje R (opción manual). El eje R facilita el plegado de radios mayores, por ejemplo mediante el sistema escalonado.

Opcionalmente, regulación de los dedos en los ejes Z1,Z2,R1,R2,X1,X2 mediante servomotores.

*El precio indicado se refiere exclusivamente a la máquina, sin incluir equipamiento opcional/adicional, instalación, transporte ni formación; le rogamos que contacte con nuestro asesor para obtener más información.

Para que el resultado del plegado escalonado sea satisfactorio, es necesario realizar ciertos cálculos, que requieren conocer varios de los parámetros más importantes relacionados con el proceso de plegado; estos son:

• Longitud del arco: distancia entre los extremos de la curva de la parte de chapa doblada, medida por la cara interior del pliegue;
• Número de pliegues: número de pliegues individuales que deben realizarse para obtener una chapa doblada con un radio determinado; cuanto mayor sea el número de pliegues, menor será el ángulo de cada pliegue y, en consecuencia, más suave será el arco;
• Distancia entre pliegues: distancia entre los pliegues individuales realizados durante el proceso.

Aunque todo el proceso de plegado escalonado puede parecer bastante complejo, las máquinas y el software disponibles en CORMAK ya han alcanzado un nivel tan avanzado que en muchos aspectos sustituyen por completo al operario.

Compensación automática de la flecha de deformación

Garantiza el mismo ángulo de plegado en toda la longitud de plegado - (opción)

Compensación manual de la flecha de deformación (opción)

Garantiza el mismo ángulo de plegado en toda la longitud de plegado - (opción)

*El precio indicado se refiere exclusivamente a la máquina, sin incluir equipamiento opcional/adicional, instalación, transporte ni formación; le rogamos que contacte con nuestro asesor para obtener más información.

Componentes de alta calidad:

• Componentes del sistema eléctrico de la marca Schneider/Delta/Eaton



Control y funcionalidad:

DELEM DA-58T

• equipado con pantalla táctil de 10", instalada en un brazo móvil, que permite libertad de trabajo en toda el área de trabajo de la máquina
• Programabilidad: posibilidad de guardar hasta 2000 programas, con 30 pasos en cada uno, lo que permite una adaptación flexible a diferentes tareas
• Manejo ergonómico: el menú intuitivo con abreviaturas en inglés facilita una rápida puesta en marcha del trabajo

Como opción, también están disponibles los controles DELEM DA-53T+2D, DA-66T y DA-69T, o CYBELEC 12

*El precio indicado se refiere exclusivamente a la máquina, sin incluir equipamiento opcional/adicional, instalación, transporte ni formación; le rogamos que contacte con nuestro asesor para obtener más información.

DA-53T+2D

Pantalla

• táctil TFT LCD de 10.1"
• en color

Software externo

• licencia de puesto offline Profile-53TL opcional (creación de secuencias de plegado en PC)

Sistema

• sistema operativo Windows
• procesador de 200MHz
• memoria interna de 1GB
• comandos del sistema
• lógica de control que excluye colisiones entre los distintos ejes de trabajo

Funciones

• biblioteca de punzones y matrices /30 punzones & 60 matrices/ - biblioteca descriptiva y gráfica
• biblioteca de programas con posibilidad de vista previa gráfica y catalogación de productos
• base de datos de materiales /posibilidad de introducir nuevos tipos de materiales doblados/
• creación del dibujo del elemento doblado en la pantalla del controlador /2D/
• creación del programa de plegado a partir del dibujo del producto introducido /2D/
• trabajo en la máquina con posibilidad de vista 2D en tiempo real de la secuencia de plegado
• simulación de plegado 2D en pantalla con vista previa de colisiones /simulación paso a paso/
• sistema de mensajes de advertencia /p. ej., por superar la resistencia de las herramientas/
• posibilidad de cambiar el orden de plegado y modificar los distintos pasos del programa
• posibilidad de introducir y guardar correcciones en memoria
• posibilidad de trabajar en modo manual
• posibilidad de posicionamiento manual de los distintos ejes del tope
• lógica de control que excluye colisiones entre los distintos ejes X, R, Y1, Y2
• cálculo automático de la carrera de la viga de plegado
• cálculo automático de la fuerza de plegado según el tipo de material doblado
• cálculo automático de la posición del tope
• cálculo automático del radio interior y del desarrollo del material
• posibilidad de crear copias de seguridad de productos y herramientas
• puerto USB

DA-58T

Pantalla

• táctil TFT LCD de 15"
• en color

Software externo

• licencia de puesto offline Profile-53TL opcional (creación de secuencias de plegado en PC)

Sistema

• sistema operativo Windows
• procesador de 200MHz
• memoria operativa de 4Mb
• número máx. de programas: 9999 (máx. 25 pasos)
• número máx. de repeticiones de paso: 99
• comandos del sistema
• lógica de control que excluye colisiones entre los distintos ejes de trabajo

Funciones

• biblioteca de punzones y matrices /30 punzones & 60 matrices/
• biblioteca descriptiva y gráfica
• biblioteca de programas con posibilidad de vista previa gráfica y catalogación de productos
• base de datos de materiales /posibilidad de introducir nuevos tipos de materiales doblados/
• creación del dibujo del elemento doblado en la pantalla del controlador /2D/
• creación del programa de plegado a partir del dibujo del producto introducido /2D/
• trabajo en la máquina con posibilidad de vista 2D en tiempo real de la secuencia de plegado
• simulación de plegado 2D en pantalla con vista previa de colisiones /simulación paso a paso/
• sistema de mensajes de advertencia /p. ej., por superar la resistencia de las herramientas/
• posibilidad de cambiar el orden de plegado, modificar los distintos pasos del programa y posibilidad de introducir y guardar correcciones en memoria
• posibilidad de trabajar en modo manual
• posibilidad de posicionamiento manual de los distintos ejes del tope lógica de control que excluye colisiones entre los distintos ejes X, R, Y1, Y2,
• cálculo automático de la carrera de la viga de plegado
• cálculo automático de la fuerza de plegado según el tipo de material doblado
• cálculo automático de la posición del tope
• cálculo automático del radio interior y del desarrollo del material
• posibilidad de crear copias de seguridad de productos y herramientas
• puerto USB
• posibilidad de crear copias de seguridad de productos y herramientas

DA-66T

Pantalla

• táctil TFT LCD de 17”
• en color

Software externo

• licencia de puesto LITE T2D opcional (creación de secuencias de plegado en PC)

Sistema

• control intuitivo con comandos del sistema
• sistema operativo estable Windows CE
• memoria operativa de 64Mb
• número máx. de programas: 1000 /1Gb/
• número máx. de repeticiones de paso: 99

Funciones

• creación del dibujo del elemento doblado en la pantalla del controlador (2D)
• creación automática del programa de plegado a partir del dibujo del producto (2D)
• cálculo automático de la carrera de la viga y de la fuerza de plegado según el material
• ajuste automático del tope según el programa de plegado visualización 3D del proceso de plegado (simulación paso a paso)
• ajuste automático de los dedos del tope detrás del segmento indicado del punzón y de la matriz
• mensajes de colisión entre herramienta y material
• mensajes de advertencia al superar la fuerza de presión admisible de las herramientas
• posibilidad de cambiar el orden de los pliegues
• cálculo automático del desarrollo de la chapa
• posibilidad de corregir los distintos pasos del programa
• posibilidad de cambiar el orden de plegado y corregir los distintos pasos
• posibilidad de control manual de los distintos ejes del tope (rueda de navegación)
• posibilidad de trabajar en modo manual
• base de datos de materiales
• biblioteca de punzones y matrices
• biblioteca de programas con posibilidad de vista previa gráfica y catalogación de productos
• contador de carreras y de horas de trabajo
• puerto USB
• posibilidad de crear copias de seguridad de productos y herramientas

DA-69T

Pantalla

• táctil TFT LCD de 17”
• en color

Software externo

• licencia de puesto LITE T3D opcional (creación de secuencias de plegado en PC)

Sistema

• control intuitivo con comandos del sistema
• sistema operativo estable Windows CE
• memoria operativa de 64Mb
• número máx. de programas: 1000 /1Gb/
• número máx. de repeticiones de paso: 99

Funciones

• importación de archivos DXF,
• importación de funciones 3D a IGES & SAT desde el programa LITE T3D
• creación del dibujo del elemento doblado en la pantalla del controlador (3D)
• creación automática del programa de plegado a partir del dibujo del producto (3D)
• cálculo automático de la carrera de la viga y de la fuerza de plegado según el material
• ajuste automático del tope según el programa de plegado
• visualización 3D del proceso de plegado (simulación paso a paso)

CYBELEC 12

Pantalla

• táctil TFT LCD de 12”
• en color

Sistema

• control intuitivo con comandos del sistema
• sistema operativo estable Windows CE
• número máx. de punzones: 100
• número máx. de punzones: 100
• número máx. de programas: 300
• número máx. de repeticiones de paso: 24
• número máx. de materiales: 10

Funciones

• Interfaz HMI fácil de usar
• Dibujo gráfico del perfil 2D y visualización 3D
• Secuencia automática de plegado
• Máxima precisión de plegado gracias a algoritmos avanzados
• Tandem
• Importación de herramientas.
• Plegado inicial / final.
• Compatible con medición de ángulo.
• Compatible con lector de códigos de barras
• Industria 4.0 configurable

La máquina combina tecnología avanzada con facilidad de uso, lo que la convierte en una opción ideal tanto para tareas manuales de precisión como para un trabajo en serie eficiente. Los componentes de alta calidad y los avanzados sistemas de seguridad garantizan fiabilidad y seguridad de uso.

Seguridad
