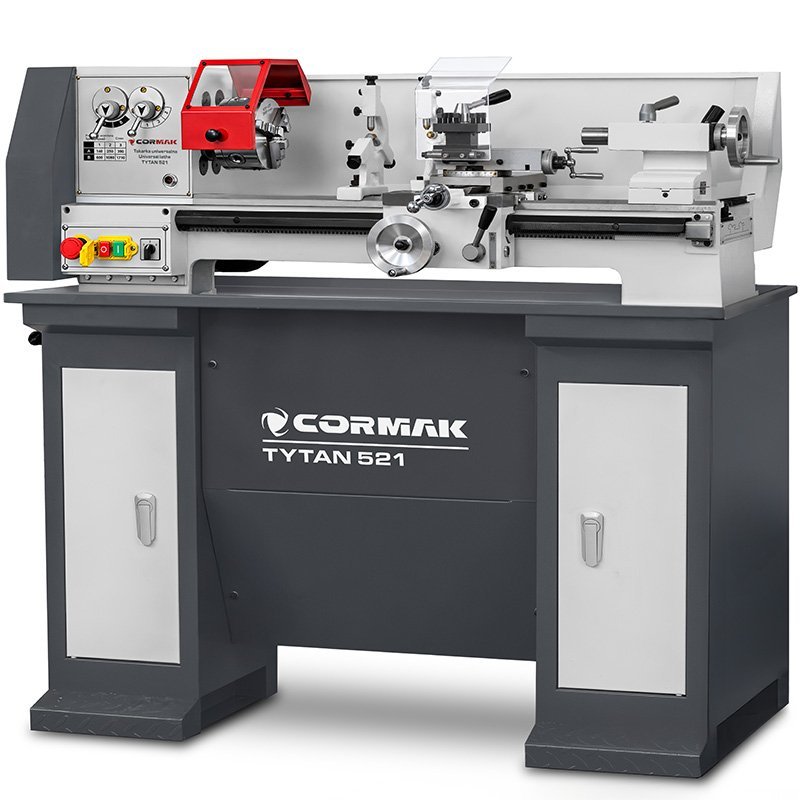

Torno de precisión para metal TYTAN 210x520 VARIO 230V con regulación de la velocidad del husillo mediante 6 marchas. Los parámetros de trabajo incluyen un diámetro de torneado de 210mm, una longitud de torneado de 520mm y un motor de inducción de 750W, que garantiza un funcionamiento duradero y silencioso y menores necesidades de mantenimiento. La máquina está destinada al mecanizado de superficies cilíndricas exteriores e interiores, roscado, taladrado, avellanado y escariado de orificios. Gracias a la alimentación de 230V, resulta adecuada para pequeños talleres de producción, talleres mecánicos y garajes.
El torno universal convencional CORMAK TYTAN 210x520 + herramientas + base es un compacto y robusto torno para metal destinado al mecanizado preciso de piezas pequeñas y medianas. Gracias a una distancia entre puntos de 520mm, un diámetro de torneado sobre bancada de 210mm y una construcción clásica, la máquina resulta adecuada tanto para trabajos de taller, reparación y servicio técnico como para producción unitaria y en pequeñas series. El modelo TYTAN 210x520 combina unas dimensiones compactas con una funcionalidad típica de tornos convencionales de mayor tamaño. El motor de inducción utilizado proporciona un accionamiento duradero y fiable, bien adaptado al trabajo regular en taller.
El modelo CORMAK TYTAN 210x520 ha sido diseñado para usuarios que necesitan un puesto universal para realizar operaciones de torneado habituales sin ocupar una gran superficie del taller. La máquina permite mecanizar piezas de acero, aluminio, latón y otros materiales de construcción, por lo que puede utilizarse para fabricar repuestos, casquillos, ejes, vástagos, elementos roscados y diversos componentes técnicos.

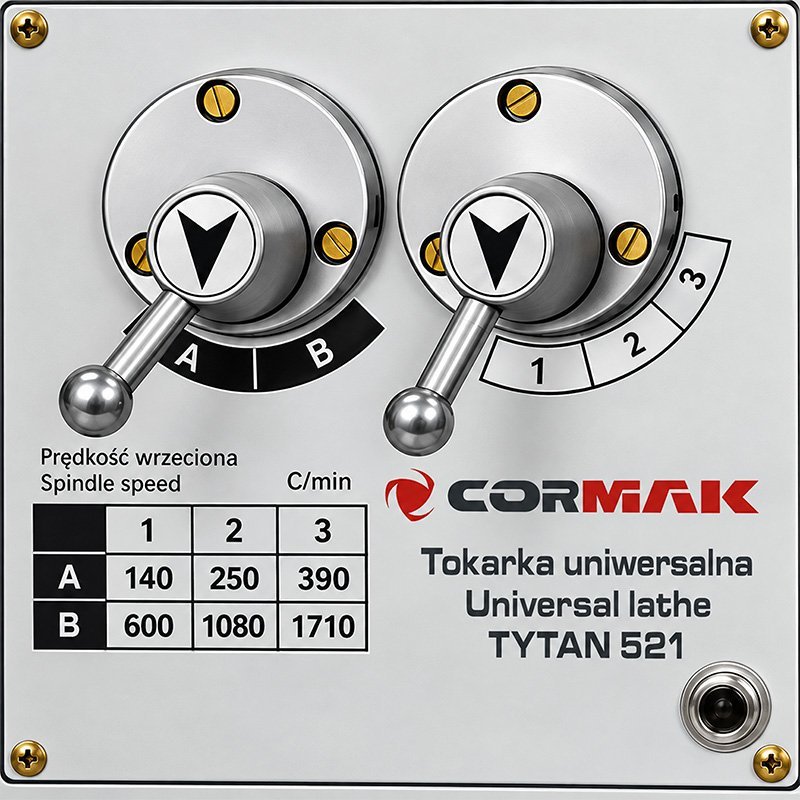

El rango de velocidad del husillo de 140–1710rpm permite adaptar las condiciones de corte al diámetro de la pieza, al tipo de material y a la herramienta utilizada. El sistema mecánico de transmisión proporciona una selección clara de los ajustes y permite utilizar la máquina tanto para mecanizado de desbaste como para trabajos de acabado más precisos.
En el uso diario, una ventaja importante del torno es la posibilidad de realizar numerosas operaciones diferentes en un solo puesto. Además del torneado longitudinal y transversal convencional, la máquina permite realizar roscas, mecanizar superficies frontales y cónicas y efectuar trabajos utilizando el contrapunto. De este modo, el TYTAN 210x520 puede constituir el equipamiento básico de un pequeño taller mecánico o complementar el parque de maquinaria de una planta de mayor tamaño.
Uno de los elementos importantes de la construcción del modelo TYTAN 210x520 es el motor de inducción. Este tipo de accionamiento se valora en las máquinas-herramienta principalmente por su construcción sencilla y resistente y por sus reducidas necesidades de mantenimiento. La ausencia de escobillas convencionales y de colector reduce el número de componentes de desgaste sujetos al deterioro natural durante el funcionamiento.
En comparación con un motor tradicional de corriente continua DC con escobillas, el motor de inducción constituye una solución especialmente ventajosa para una máquina destinada a un uso regular. El menor número de piezas que requieren sustitución periódica facilita el mantenimiento y permite un funcionamiento prolongado sin necesidad de realizar el mantenimiento del sistema de escobillas.
La construcción de la máquina permite realizar los trabajos de mecanizado por arranque de viruta más habituales. El torno puede utilizarse, entre otras operaciones, para:
La base de la construcción es una bancada de 125mm de ancho. Es responsable del correcto guiado del carro y del mantenimiento de la posición adecuada de los principales conjuntos de la máquina durante el trabajo. Un apoyo estable de los componentes de trabajo resulta especialmente importante al tornear piezas más largas, realizar pasadas sucesivas de la herramienta y efectuar trabajos que requieren mantener dimensiones repetibles.

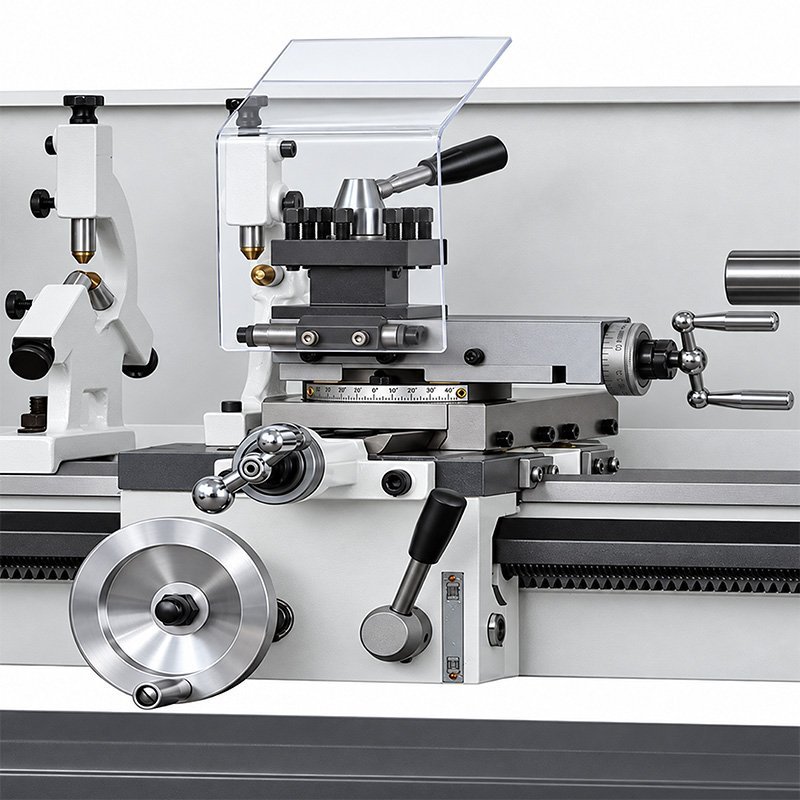

El carro longitudinal ofrece un recorrido de hasta 460mm, mientras que el recorrido máximo del carro transversal es de 115mm. Estos rangos permiten guiar cómodamente la herramienta respecto a la pieza durante el torneado de superficies exteriores y frontales y al realizar otras operaciones habituales.

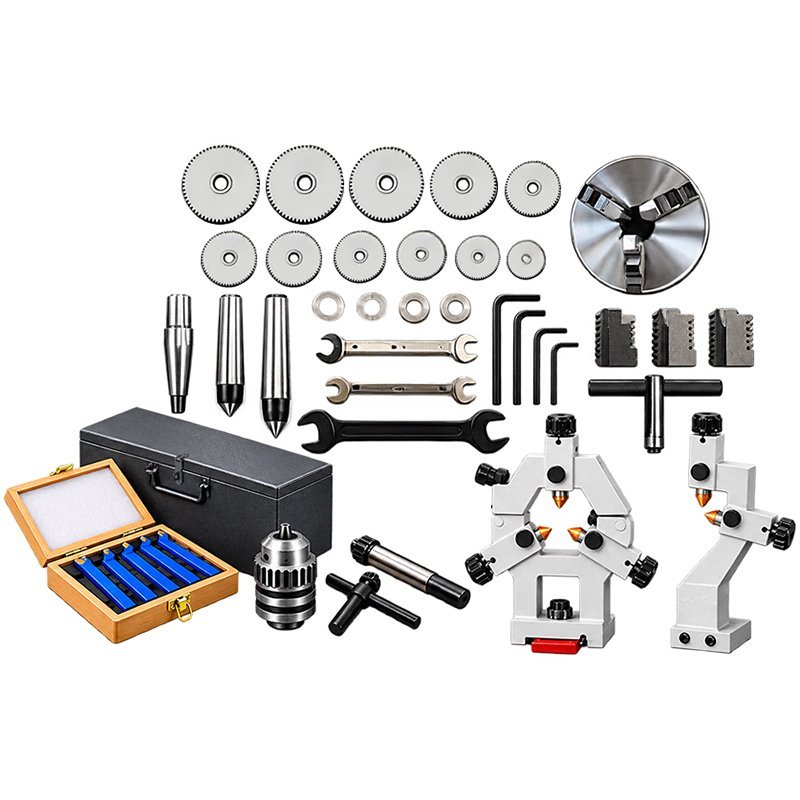

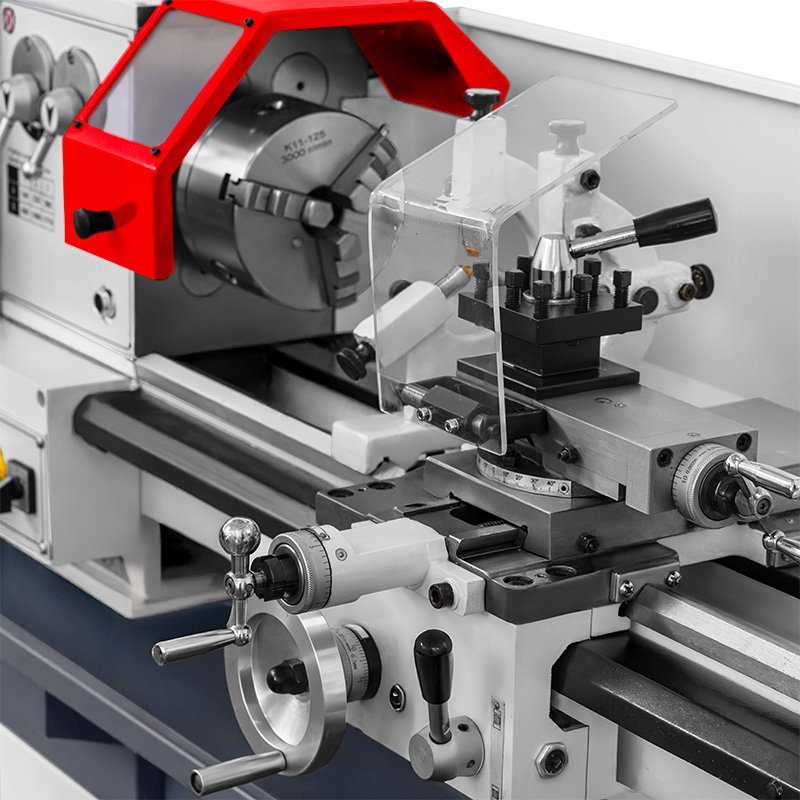

El torno está equipado con un husillo con paso de 21mm y cono MK3. El plato estándar de 3 garras de 125mm de diámetro permite centrar y sujetar rápidamente elementos de sección circular. El conjunto incluye también garras derechas e izquierdas, lo que amplía las posibilidades de adaptar el método de sujeción a las dimensiones de la pieza mecanizada.
El contrapunto con cono MK2 y un recorrido de la caña de 45mm puede utilizarse para apoyar piezas de mayor longitud y realizar orificios axiales. El equipamiento adicional adecuadamente seleccionado permite utilizar el contrapunto, entre otras operaciones, para taladrado, escariado y otros trabajos realizados en el eje de la pieza.
Una de las aplicaciones importantes del torno es la realización de roscas. El modelo TYTAN 210x520 admite 11 rangos de roscas métricas de 0,4 a 3mm y 11 rangos de roscas en pulgadas de 8 a 28 hilos por pulgada. El juego de engranajes suministrado con la máquina permite preparar el sistema de transmisión para el paso de rosca seleccionado.
La posibilidad de realizar dos sistemas de roscado habituales amplía las aplicaciones de la máquina en trabajos de reparación, regeneración de piezas, fabricación de elementos de fijación no estándar y elaboración de componentes para máquinas y equipos.
Con unas dimensiones de 1150 × 580 × 550mm y un peso de 120kg, el torno ofrece amplias posibilidades de mecanizado manteniendo una necesidad de espacio relativamente reducida. Por ello, resulta adecuado para lugares donde es importante aprovechar de forma funcional la superficie de trabajo.
El torno convencional CORMAK TYTAN 210x520 puede utilizarse tanto para preparar piezas nuevas como para trabajos de mecanizado de reparación. Es una solución adecuada para usuarios que realizan piezas variadas sin necesidad de destinar un puesto independiente a cada operación.
*El precio indicado se refiere exclusivamente a la máquina, sin incluir equipamiento opcional/adicional, instalación, transporte ni formación; le rogamos que contacte con nuestro asesor para obtener más información.
| PARÁMETROS TÉCNICOS | |
|---|---|
| Diámetro de torneado sobre bancada | 210mm |
| Diámetro de torneado sobre carro transversal | 115mm |
| Distancia entre puntos | 520mm |
| Anchura de la bancada | 125mm |
| CABEZAL | |
| Paso del husillo | 21mm |
| Cono en el extremo del husillo | MK3 |
| Número de velocidades del husillo | 6 |
| Rango de velocidad del husillo | 140–1710rpm |
| AVANCE Y ROSCADO | |
| Número de roscas métricas | 11 |
| Rango de roscas métricas | 0,4-3mm |
| Número de roscas en pulgadas | 11 |
| Rango de roscas en pulgadas | 8-28 hilos por pulgada |
| Rango de avance longitudinal | 0,05-0,2mm/vuelta |
| CARRO TRANSVERSAL Y CARRO LONGITUDINAL | |
| Tipo de torreta portaherramientas | 4 posiciones |
| Recorrido máximo del carro portaherramientas | 70mm |
| Recorrido máximo del carro transversal | 115mm |
| Recorrido máximo del carro longitudinal | 460mm |
| CONTRAPUNTO | |
| Recorrido de la caña del contrapunto | 45mm |
| Cono del husillo del contrapunto | MK2 |
| Motor principal S1/S6 | 750W/ 1000W / 230V / 1Ph / 50Hz |
| DIMENSIONES | |
| Longitud | 1150mm |
| Anchura | 580mm |
| Altura | 550mm |
| Peso | 120kg |
El torno universal CORMAK TYTAN 210x520 + herramientas es una solución para usuarios que buscan una máquina de dimensiones compactas que, al mismo tiempo, permita realizar numerosas operaciones básicas de torneado. El resistente motor de inducción, el amplio equipamiento estándar, la posibilidad de realizar roscas métricas y en pulgadas y el amplio rango de ajustes del husillo permiten utilizarlo para fabricar piezas nuevas, realizar reparaciones y trabajos de taller.
Si necesita un torno para metal destinado a producción unitaria, trabajos de servicio técnico o equipamiento de su propio taller, el CORMAK TYTAN 210x520 ofrece una combinación práctica de funcionalidad, dimensiones compactas, accionamiento duradero y un amplio rango de posibilidades de mecanizado.
