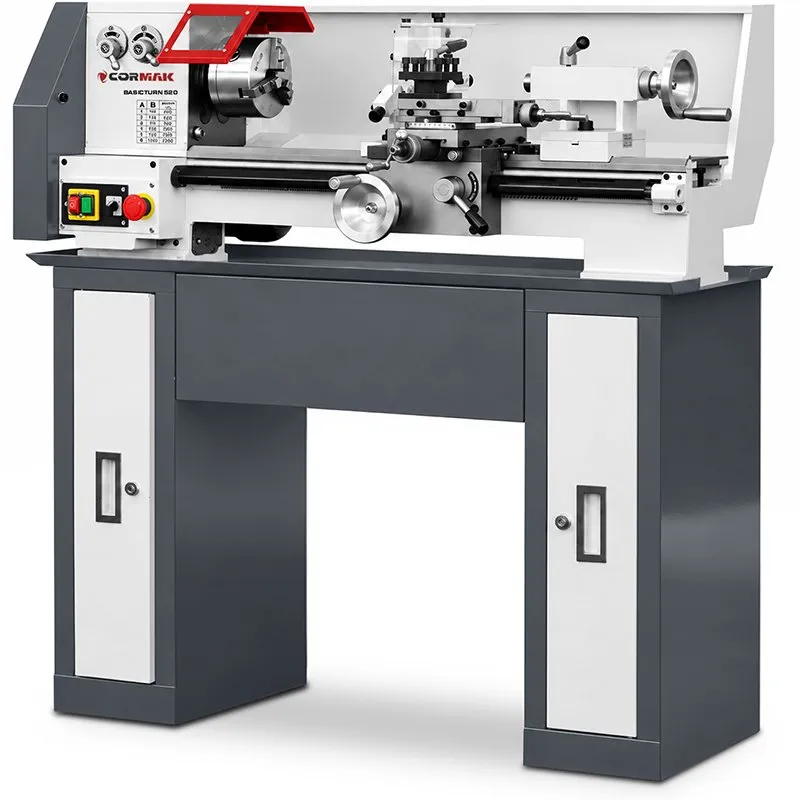

El torno para metal CORMAK Basic Turn 210x520 es una máquina compacta y versátil para torneado, roscado y mecanizado de precisión de metales. La distancia entre puntos de 520mm, el diámetro de torneado de 210mm y las 6 velocidades del husillo de 170 a 1.950rpm permiten realizar una amplia variedad de trabajos. Su robusto motor de inducción garantiza un funcionamiento fiable en talleres mecánicos y pequeños centros de producción.
CORMAK Basic Turn 210x520 es un torno para metal funcional que combina unas dimensiones compactas con amplias posibilidades de mecanizado por arranque de viruta. Su diámetro máximo de volteo sobre bancada de 210mm y la distancia entre puntos de 520mm permiten fabricar diferentes componentes mecánicos, como ejes, casquillos, bulones y elementos de fijación. Equipado con un motor de inducción y un sistema mecánico de cambio de velocidades, constituye una solución práctica para talleres mecánicos, talleres técnicos y pequeños centros de producción.
El torno universal Basic Turn 210x520 ha sido desarrollado para usuarios que necesitan una máquina herramienta compacta y funcional para realizar trabajos cotidianos. Permite llevar a cabo una amplia variedad de operaciones de mecanizado de acero, aluminio, latón y otros materiales de construcción mecánica. Resulta especialmente adecuado para fabricar nuevos componentes, ajustar piezas de repuesto y realizar reparaciones mecánicas.
La máquina ofrece 6 velocidades de giro del husillo en un rango de 170 a 1.950rpm. La transmisión mecánica permite seleccionar la velocidad adecuada según el tipo de material, el diámetro de la pieza y la herramienta de corte utilizada. Este sistema facilita el manejo y permite adaptar las condiciones de mecanizado a cada operación.
Gracias a su capacidad para realizar torneado exterior e interior, mecanizado de superficies cónicas, roscado y taladrado mediante el contrapunto, el torno de sobremesa CORMAK puede convertirse en una máquina fundamental del puesto de mecanizado. Su versatilidad permite utilizarlo tanto para trabajos unitarios como para la fabricación de pequeñas series de piezas.
Uno de los elementos fundamentales del modelo Basic Turn 210x520 es su motor de inducción, caracterizado por su construcción duradera y sus reducidas necesidades de mantenimiento. A diferencia de los motores tradicionales con escobillas, no incorpora escobillas de carbón ni colector, lo que reduce el número de componentes sometidos a desgaste mecánico.
El uso de un motor de inducción resulta especialmente ventajoso en máquinas herramienta utilizadas habitualmente. La ausencia de sustituciones periódicas de escobillas simplifica el mantenimiento del equipo, mientras que la combinación del motor con la transmisión mecánica permite aprovechar eficazmente las velocidades disponibles del husillo durante diferentes operaciones de torneado.
CORMAK Basic Turn 210x520 permite realizar numerosos trabajos de conformado preciso de piezas metálicas. La construcción de sus conjuntos de trabajo y la posibilidad de utilizar distintas herramientas de corte permiten emplear la máquina tanto para mecanizar piezas nuevas como para recuperar componentes desgastados.
La base del conjunto de trabajo del torno es una bancada de 125mm de anchura, sobre la que se desplazan los conjuntos del carro y del contrapunto. Su construcción proporciona un apoyo adecuado a los componentes del torno y permite guiar la herramienta de forma estable durante el torneado. Esto resulta especialmente importante al realizar sucesivas pasadas de corte y mecanizar piezas que requieren mantener unas dimensiones determinadas.
El carro longitudinal ofrece un recorrido máximo de 540mm, mientras que el recorrido del carro transversal es de 120mm. Además, el carro superior portaherramientas dispone de un recorrido de 80mm. Esta configuración permite posicionar cómodamente la herramienta de torneado respecto a la pieza y realizar diferentes operaciones de mecanizado.
El husillo del torno dispone de un orificio pasante de 21mm de diámetro y un cono interior MK3. El equipamiento de serie incluye un plato de torno de 3 garras de 125mm de diámetro, que permite sujetar piezas cilíndricas habituales. El juego incluido de garras interiores y exteriores amplía las posibilidades de adaptar la sujeción a la forma y las dimensiones de la pieza.
El contrapunto está equipado con un cono MK2 y una caña con recorrido de 45mm. Este elemento permite apoyar piezas largas mediante el punto correspondiente, así como montar herramientas destinadas a realizar agujeros. De este modo, el torno permite efectuar operaciones de taladrado, escariado y avellanado en el eje de la pieza sujeta.
El torno convencional CORMAK Basic Turn 210x520 está preparado para realizar roscas en dos sistemas habituales. El usuario dispone de 11 pasos de rosca métricos en el rango de 0,4 a 3mm y 11 pasos de rosca en pulgadas de 8 a 48 hilos por pulgada. La selección de las relaciones de transmisión se realiza mediante los engranajes correspondientes suministrados con la máquina.
La función de roscado amplía considerablemente las aplicaciones del torno en trabajos de reparación, fabricación de elementos de fijación, recuperación de componentes y producción de piezas que requieren uniones roscadas. El rango de avance longitudinal de 0,05 a 0,2mm/rev. permite adaptar el movimiento de la herramienta a las características del mecanizado.
El equipamiento de serie del torno incluye una bandeja recogegotas, destinada a recoger aceite, refrigerante y otros líquidos de trabajo que puedan escurrir durante el funcionamiento o mantenimiento de la máquina. Este elemento ayuda a reducir la suciedad en la superficie sobre la que se encuentra instalada la máquina y facilita el mantenimiento del orden en el puesto de trabajo.
La bandeja recogegotas resulta especialmente útil en talleres que realizan trabajos de torneado de forma habitual. Junto con la bandeja de recogida de virutas incluida, constituye un equipamiento práctico que facilita la organización del espacio de trabajo y las tareas de limpieza después del mecanizado.
El Basic Turn 210x520 destaca por sus dimensiones de 1.100 × 500 × 550mm y su peso de 110kg. Gracias a su tamaño reducido, la máquina puede instalarse sobre un puesto de trabajo debidamente preparado, sin necesidad de ocupar una gran superficie del taller.
Es una solución práctica para quienes buscan un torno de sobremesa para metal destinado a trabajos de mantenimiento, fabricación de piezas unitarias y pequeñas series, así como elaboración de piezas de repuesto. La combinación de funcionalidad, regulación mecánica de velocidades y motor de inducción permite utilizar la máquina en numerosas tareas cotidianas de mecanizado.
*El precio indicado se refiere exclusivamente a la máquina, sin incluir equipamiento opcional/adicional, instalación, transporte ni formación; le rogamos que contacte con nuestro asesor para obtener más información.
| CARACTERÍSTICAS TÉCNICAS | |
|---|---|
| Diámetro de volteo sobre bancada | 210mm |
| Diámetro de volteo sobre carro transversal | 65mm |
| Distancia entre puntos | 520mm |
| Anchura de la bancada | 125mm |
| Cabezal fijo | |
| Diámetro del orificio del husillo | 21mm |
| Cono interior del husillo | MK3 |
| Número de velocidades del husillo | 6 |
| Rango de velocidades del husillo | 170–1.950rpm |
| Avances y roscado | |
| Número de pasos de rosca métricos | 11 |
| Rango de pasos de rosca métricos | 0,4-3mm |
| Número de pasos de rosca en pulgadas | 11 |
| Rango de pasos de rosca en pulgadas | 8-48 hilos por pulgada |
| Rango de avance longitudinal | 0,05-0,2mm/rev. |
| Carro transversal y carro longitudinal | |
| Tipo de torreta portaherramientas | 4 posiciones |
| Recorrido máximo del carro superior portaherramientas | 80mm |
| Recorrido máximo del carro transversal | 120mm |
| Recorrido máximo del carro longitudinal | 540mm |
| Contrapunto | |
| Recorrido de la caña del contrapunto | 45mm |
| Cono de la caña del contrapunto | MK2 |
| Motor principal S1/S6 | 750W/ 1000W / 230V / 1Ph / 50Hz |
| Dimensiones | |
| Longitud | 1.100mm |
| Anchura | 500mm |
| Altura | 550mm |
| Peso | 110kg |
El torno CORMAK Basic Turn 210x520 combina dimensiones compactas, un motor de inducción duradero y soluciones funcionales que facilitan el mecanizado diario de metales. Sus seis velocidades del husillo, la posibilidad de realizar roscas métricas y en pulgadas, la bancada estable y el completo equipamiento de serie proporcionan una amplia variedad de aplicaciones en trabajos de taller y producción.
Si necesita un torno universal para metal adecuado para torneado, roscado, taladrado y fabricación de piezas de repuesto, el modelo Basic Turn 210x520 será un complemento práctico para su puesto de mecanizado. Es una solución destinada a trabajos mecánicos habituales, reparaciones y producción de pequeñas series de piezas.
