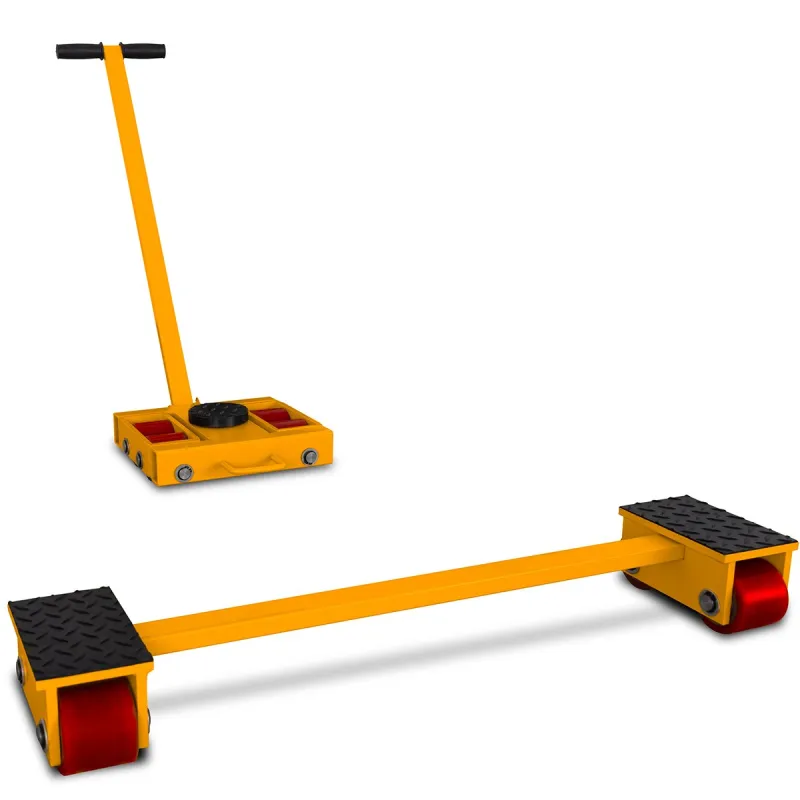

El kit de patines de transporte WL4+WF4 con capacidad de carga de 8t está diseñado para desplazar horizontalmente máquinas pesadas y equipos industriales. El sistema de apoyo de tres puntos y la separación regulable de los patines WF4 entre 50 y 1.100mm permiten adaptar el conjunto a la base del equipo transportado. La altura de carga de 110mm facilita colocar los módulos bajo la máquina elevada, mientras que la barra de dirección de 900mm permite guiar el módulo WL4. El kit facilita la reubicación de equipos, el montaje de puestos de trabajo y la reorganización del espacio en fábricas, talleres y almacenes.
El kit de patines de transporte WL4+WF4 con capacidad de carga de 8t está diseñado para el desplazamiento horizontal de máquinas pesadas, equipos y maquinaria industrial. Combina el módulo WL4 con barra de dirección y el bastidor WF4 con separación regulable entre los patines, formando un sistema de apoyo de la carga en tres puntos. Esta configuración permite adaptar el conjunto a la base del equipo transportado y facilita las operaciones de reubicación.
Cada módulo está equipado con 4 rodillos de Ø80x70mm, lo que supone un total de 8 rodillos en el conjunto. La misma altura de carga de los módulos WL4 y WF4 permite mantener un nivel de apoyo uniforme. La división en dos módulos facilita su colocación debajo del equipo y la preparación de una configuración adaptada a sus dimensiones.
El módulo WL4 proporciona un punto de apoyo con una superficie de apoyo de Ø110mm. Las dimensiones del módulo, de 320x420mm, permiten tener en cuenta su espacio de ocupación al planificar su colocación bajo la base de la máquina. La barra de dirección de 900mm de longitud sirve para guiar el módulo y facilita las maniobras durante el transporte y el desplazamiento hasta su ubicación definitiva.
El WF4 proporciona dos puntos de apoyo, cada uno con una superficie de apoyo de 180x110mm. La regulación de la separación entre 50 y 1.100mm permite adaptar la posición de los patines a la anchura del equipo y a la distribución de los puntos de apoyo. Una barra de unión de 860mm de longitud conecta los elementos del bastidor. Su estructura regulable amplía las aplicaciones del conjunto para el transporte de máquinas con bases de diferentes dimensiones.
Los patines de transporte de maquinaria WL4+WF4 facilitan la organización de los trabajos de montaje y reubicación. Una vez elevado el equipo mediante un dispositivo de elevación adecuado, los módulos pueden colocarse debajo de los puntos de apoyo previstos. La baja altura de carga y el bastidor regulable facilitan la preparación de la máquina para su desplazamiento, mientras que la barra de dirección permite guiar el módulo WL4 hacia su ubicación definitiva.
El conjunto está diseñado para desplazar cargas sobre suelos planos, duros y con capacidad de carga suficiente. La preparación del recorrido y la distribución de los apoyos de acuerdo con la estructura de la máquina favorecen la organización fluida del transporte dentro de las instalaciones.
El kit de patines de transporte de maquinaria WL4+WF4 se utiliza en plantas de producción, talleres, almacenes y departamentos de mantenimiento industrial. Está destinado al desplazamiento de máquinas herramienta, maquinaria de taller y otros equipos industriales con puntos de apoyo adecuadamente seleccionados. Resulta útil durante la instalación de equipos, la reorganización de puestos de trabajo y la preparación del acceso a las máquinas para realizar tareas de mantenimiento.
| Parámetro | Valor |
|---|---|
| Dimensiones de los rodillos | Ø80x70mm |
| Número de rodillos | 4 |
| Capacidad de carga | 4.000kg |
| Altura de carga | 110mm |
| Superficie de apoyo por elemento | Ø110mm |
| Puntos de apoyo | 1 |
| Longitud de la barra de dirección | 900mm |
| Longitud total | 320mm |
| Anchura total | 420mm |
| Parámetro | Valor |
|---|---|
| Dimensiones de los rodillos | Ø80x70mm |
| Número de rodillos | 4 |
| Capacidad de carga | 4.000kg |
| Altura de carga | 110mm |
| Superficie de apoyo por elemento | 180x110mm |
| Puntos de apoyo | 2 |
| Longitud de la barra de unión | 860mm |
| Separación entre patines | 50-1.100mm |
Solicite el kit de patines de transporte WL4+WF4 a CORMAK y equipe sus instalaciones con rodillos para desplazar maquinaria pesada. Póngase en contacto con nuestro asesor para seleccionar el conjunto adecuado según el peso, las dimensiones y la distribución de los puntos de apoyo del equipo que desea transportar.
