Nuestras rectificadoras de ejes garantizan un funcionamiento estable y emiten un bajo nivel de ruido, lo que las convierte en la opción ideal para entornos de producción. Equipadas con bombas de tornillo en el sistema hidráulico, garantizan un funcionamiento fluido con un ruido mínimo. Además, el husillo de precisión del cabezal de rectificado garantiza una rigidez excelente y una gran precisión en el movimiento giratorio, lo que permite obtener una alta calidad en los rodillos mecanizados.

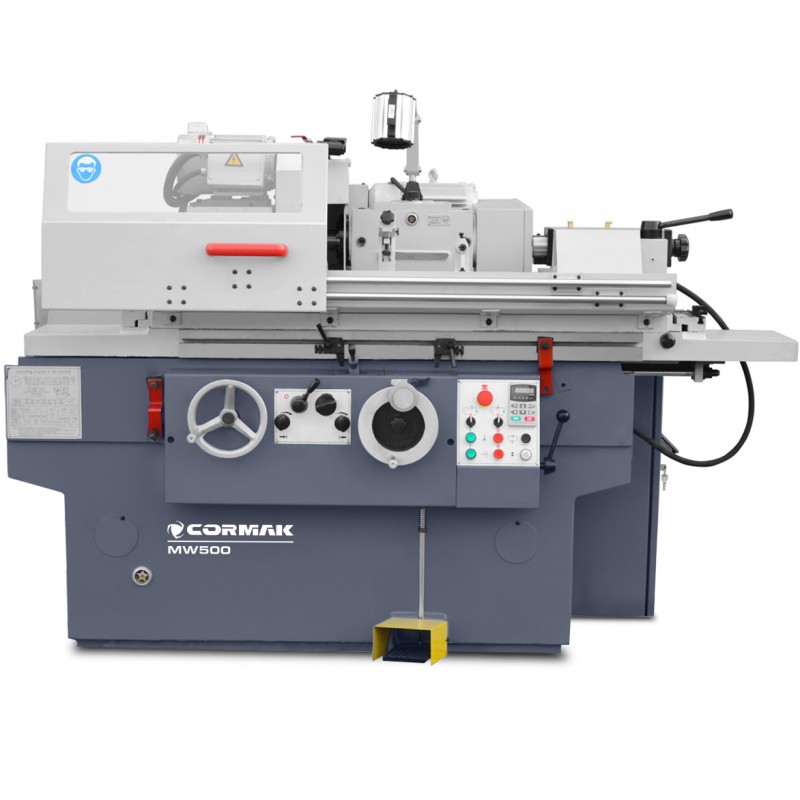

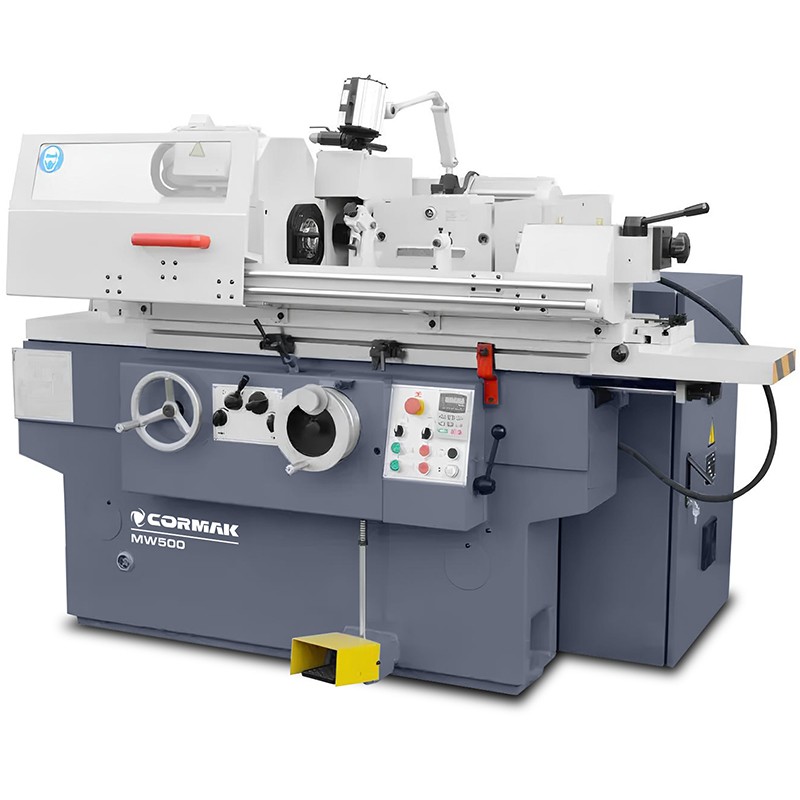

Rectificadora para ejes y orificios de Ø200 x 500 mm: precisión en el mecanizado cilíndrico
La rectificadora para ejes y orificios de Ø200 x 500 mm es una máquina avanzada diseñada para el rectificado de precisión de superficies cilíndricas externas e internas. Su sólida construcción y sus tecnologías avanzadas garantizan una alta precisión de mecanizado y fiabilidad en entornos industriales exigentes.
La rectificadora para ejes y orificios de Ø200 x 500 mm es una solución versátil para plantas industriales que requieren un mecanizado preciso de piezas cilíndricas con un diámetro de hasta 200 mm y una longitud de hasta 500 mm. Diseñada pensando en los profesionales, combina tecnologías avanzadas, como avances precisos y un sistema de accionamiento hidráulico, con una construcción robusta, lo que garantiza fiabilidad y eficiencia. La máquina permite rectificar tanto las superficies exteriores de los ejes como los orificios interiores con diámetros de entre 25 y 100 mm, lo que la convierte en la opción ideal para una amplia gama de aplicaciones. Su versatilidad, alta precisión y amplio equipamiento de serie satisfacen las expectativas incluso de los usuarios más exigentes. Las ventajas clave incluyen:
La rectificadora para ejes y orificios de Ø200 x 500 mm se caracteriza por una construcción maciza con un peso de 3000 kg, lo que garantiza la estabilidad durante el mecanizado. Equipada con guías de precisión y un husillo accionado por un motor de 4 kW, funciona con una muela abrasiva de Ø400 x 50 x Ø203 mm, lo que permite un mecanizado eficaz de superficies cilíndricas externas. El cabezal de rectificado interior, con un motor de 1,1 kW, permite un acabado preciso de los orificios.

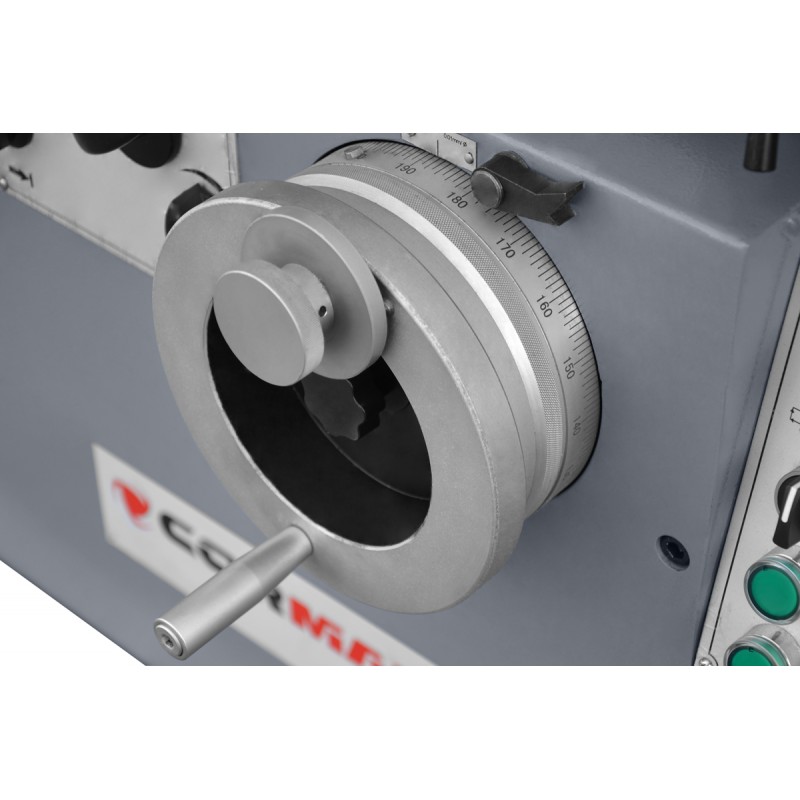

La máquina ofrece un desplazamiento transversal máximo de 205 mm, así como avances de desbaste precisos (2 mm/rev.) y de acabado (0,5 mm/rev.). El avance mínimo de 0,0025 mm y la compensación del desgaste del disco abrasivo de 0,0025 mm garantizan una alta precisión de mecanizado. El sistema hidráulico de accionamiento de la mesa garantiza movimientos fluidos, lo cual es fundamental para aplicaciones de precisión.
La rectificadora de ejes está equipada con un eficiente sistema de refrigeración con una bomba de 0,125 kW y un caudal de 25 l/min, que protege el material a mecanizar y el disco abrasivo contra el sobrecalentamiento. El mandril de 3 mordazas con un diámetro de 165 mm y el cabezal giratorio con cono MK 4 garantizan una sujeción segura de las piezas, lo que aumenta la seguridad y la precisión del trabajo.
La rectificadora para ejes y orificios de Ø200 x 500 mm garantiza una excelente calidad de acabado gracias al control preciso de los avances y a su estructura estable. La longitud máxima de mecanizado exterior es de 500 mm y la interior de 100 mm, lo que permite mecanizar piezas de diferentes tamaños. La velocidad periférica del disco abrasivo (35 m/s) y el rango de giro de la mesa (3° a la derecha, 9° a la izquierda) permiten ajustar los parámetros a requisitos específicos, garantizando superficies lisas con tolerancias mínimas.
La rectificadora para ejes y orificios de Ø200 x 500 mm está diseñada para plantas industriales que requieren un mecanizado preciso de elementos cilíndricos. Se utiliza en:
| Altura de las garras | 100 mm |
| Distancia entre garras | 500 mm |
| Área de pulido | Ø200 x 500 mm |
| Diámetro de los rodillos con soporte | 5 – 60 mm |
| Diámetro para rodillos sin soporte | 5 – 200 mm |
| Diámetro para orificios | 25 – 100 mm |
| Peso máximo de la pieza | 100 kg |
| Longitud máxima de mecanizado exterior | 500 mm |
| Longitud máxima de mecanizado interior | 100 mm |
| Altura del eje | 135 mm |
| Cono del cabezal giratorio | MK 4 |
| Cono del contrapunto | MK 4 |
| Avance mín. | 0,0025 mm |
| Recorrido del casquillo del husillo | 30 mm |
| Velocidad del husillo del cabezal | 25 – 380 rpm |
| Diámetro del portabrocas de 3 mordazas | 165 mm |
| Dimensiones del disco abrasivo | Ø400 x 50 x Ø203 mm |
| Ancho máximo del disco abrasivo | 50 mm |
| Velocidad periférica del disco abrasivo | 35 m/s |
| Velocidad máxima de rotación del disco abrasivo | 1670 rpm |
| Desplazamiento transversal máx. | 205 mm |
| Desplazamiento transversal por revolución | Grosero 2 mm, preciso 0,5 mm |
| División del desplazamiento transversal | Grosero 0,01 mm, preciso 0,0025 mm |
| Compensación del desgaste del disco por revolución | Aproximado 0,01 mm, preciso 0,0025 mm |
| Avance rápido | 50 mm |
| Rango de giro del cabezal de la muela | +10º |
| Diámetro del disco abrasivo para orificios | Máx. 30 x 25 x 10 mm, mín. 17 x 20 x 6 mm |
| Velocidad de giro del disco abrasivo para agujeros | 1000 rpm |
| Rango máximo de giro de la mesa | A la derecha: 3°, a la izquierda: 9°, 8° |
| Capacidad de la bomba de refrigerante | 25 l/min |
| Motor de la muela para rodillos | 4 kW - 1500 rpm |
| Motor del cabezal giratorio | 1,1 kW – 1500 rpm |
| Motor de la muela para orificios | 1,1 kW – 3000 rpm |
| Motor del alimentador hidráulico | 1,1 kW – 1500 rpm |
| Bomba de refrigerante | 0,125 kW – 3000 rpm |
| Peso | 3000 kg |
| Dimensiones de la máquina | 2040 x 1800 x 1650 mm |
Aumente la eficiencia de su producción con la rectificadora de ejes y orificios de Ø200 x 500 mm. Póngase en contacto con nosotros para obtener una oferta detallada o concertar una demostración de la máquina. Elija precisión y fiabilidad: ¡apueste por las rectificadoras de ejes de Cormak!
