Nuestras rectificadoras de ejes destacan no solo por su funcionamiento estable, sino también por su bajo nivel de ruido, lo que las convierte en una opción excelente para cualquier planta de producción. Gracias al uso de bombas de tornillo en el sistema hidráulico, garantizan un funcionamiento fluido con un consumo energético mínimo. Además, el avanzado husillo del cabezal de rectificado garantiza una precisión excelente en el movimiento giratorio y una gran rigidez, lo que permite obtener rodillos con un acabado perfecto y de alta calidad.
Rectificadora para ejes y orificios de Ø320 x 1000 mm: precisión en el mecanizado cilíndrico
La rectificadora para ejes y orificios de Ø320 x 1000 mm es una máquina avanzada diseñada para el rectificado de precisión de superficies cilíndricas externas e internas. Su sólida construcción y sus modernas tecnologías garantizan una alta precisión de mecanizado y fiabilidad en entornos industriales exigentes.
La rectificadora para ejes y agujeros de Ø320 x 1000 mm es una solución versátil para plantas industriales que requieren un mecanizado preciso de piezas cilíndricas con un diámetro de hasta 320 mm y una longitud de hasta 1000 mm (con opciones de hasta 1500 mm, 2000 mm o 3000 mm). Diseñada pensando en los profesionales, combina tecnologías avanzadas, como el ajuste continuo de la velocidad del husillo (25-220 rpm) y el sistema hidráulico de avance de la mesa, con una construcción robusta de 5,3 toneladas (para la versión de 1000 mm), lo que garantiza fiabilidad y eficiencia. La máquina permite rectificar tanto las superficies exteriores de los ejes como los orificios interiores con un diámetro de entre 30 y 100 mm, lo que la convierte en la opción ideal para una amplia gama de aplicaciones. El amplio equipamiento de serie, que incluye un cabezal de rectificado interior y un mandril de 3 mordazas, así como avances precisos (0,0025 mm), garantizan un acabado superficial excelente. Las ventajas clave incluyen:
La rectificadora para ejes y orificios de Ø320 x 1000 mm se caracteriza por una construcción maciza con un peso de 5,3 toneladas (para la versión de 1000 mm) y unas dimensiones de 322x200x205 cm, lo que garantiza la estabilidad durante el mecanizado. Equipada con guías de precisión y un husillo accionado por un motor de 5,5 kW, funciona con una muela de 400 x 50 x 203 mm, lo que permite un mecanizado eficaz de superficies cilíndricas externas. El cabezal de rectificado interior, con un motor de 1,1 kW y una velocidad de giro de 10 000/15 000 rpm, garantiza un acabado preciso de los orificios.
La máquina ofrece un desplazamiento transversal máximo de 246 mm y avances manuales precisos: de desbaste de 2 mm/rev. y de precisión de 0,5 mm/rev. El avance mínimo de 0,0025 mm y la compensación del desgaste del disco de 0,0025 mm garantizan una alta precisión de mecanizado. El sistema hidráulico de avance de la mesa, con un rango de velocidad de 0,1 a 4 m/min, garantiza movimientos fluidos, fundamentales para aplicaciones de precisión.

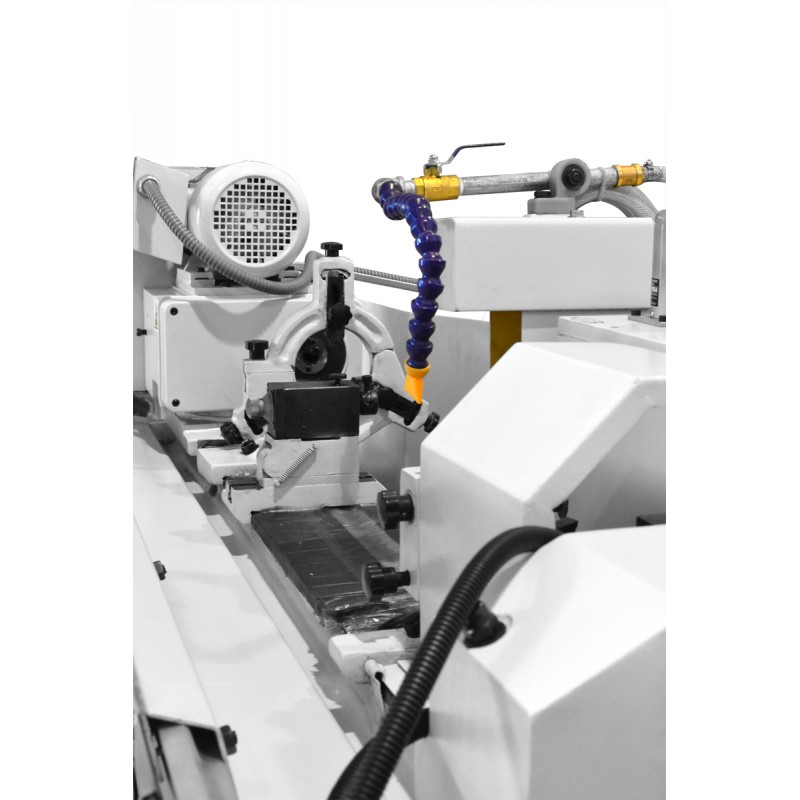

La rectificadora de ejes está equipada con un eficiente sistema de refrigeración que protege el material a mecanizar y la muela abrasiva contra el sobrecalentamiento. El mandril de tres mordazas y el cabezal giratorio con cono MK 4 garantizan una sujeción segura de las piezas, lo que aumenta la seguridad y la precisión del trabajo. El ángulo de giro del cabezal de +90° y de la mesa (3° a la derecha, 7° a la izquierda para la versión de 1000 mm) permiten una adaptación flexible a diferentes tareas de mecanizado.
La rectificadora para ejes y agujeros de Ø320 x 1000 mm garantiza un acabado de excelente calidad gracias al control preciso de los avances y a su estructura estable. La longitud máxima de mecanizado exterior es de 1000 mm (con opciones de hasta 1500 mm, 2000 mm o 3000 mm), y la interior de 125 mm, lo que permite mecanizar piezas de diferentes tamaños. La velocidad periférica del disco abrasivo (35 m/s) y el ajuste continuo de la velocidad del husillo (25-220 rpm) permiten adaptar los parámetros a requisitos específicos, garantizando superficies lisas con tolerancias mínimas.
La rectificadora de ejes y orificios de Ø320 x 1000 mm está diseñada para plantas industriales que requieren un mecanizado preciso de elementos cilíndricos. Se utiliza en:
| Altura de los dientes [mm] | 180 |
| Distancia entre garras [mm] | 1000 o 1500 o 2000 |
| Diámetro máximo de rectificado (externo) [mm] | 5-320 |
| Diámetro máximo de rectificado (interior) [mm] | 30-100 |
| Longitud máxima de rectificado (externa) [mm] | 1000 o 1500 o 2000 |
| Longitud máxima de rectificado (interna) [mm] | 125 |
| Longitud máxima de la pieza a mecanizar (interna) [mm] | 150 |
| Ángulo de giro | +90° |
| Cono de la broca | MK 4 |
| Velocidad del husillo | Regulable 25-220 (50 Hz) |
| Velocidad del disco del husillo | 1670 rpm |
| Desplazamiento rápido del cabezal | 50 |
| Desplazamiento máx. | 246 mm |
| Ángulo de giro | 30° |
| Avance manual por vuelta | 2; 0,5 |
| Avance manual por grada | 0,01; 0,0025 |
| Dimensiones del disco abrasivo | 400 x 50 x 203 mm |
| Velocidad periférica | 35 m/s |
| Velocidad de giro del husillo | 10 000/15 000 |
| Dimensiones de la mesa | máx. 50 x 25 x 13, mín. 17 x 20 x 6 |
| Avance manual por revolución | 6 mm |
| Ángulo máximo de giro de la mesa (en sentido antihorario) | 3° (1000, 1500); 2° (2000, 3000) |
| Ángulo máximo de giro de la mesa (en sentido horario) | 7° (1000), 6° (1500), 5° (2000), 4° (3000) |
| Rango de velocidades longitudinales de la mesa | 0,1 - 4 m/min |
| Cono de la punta | 4 |
| Recorrido del casquillo | 30 mm |
| Potencia del motor del cabezal | 5,5 |
| Esmerilado de orificios | 1,1 |
| Potencia del motor del cabezal | 1,1 |
| Peso (toneladas) | 5,3 (1000), 6,1 (1500), 7,9 (2000), 9,9 (3000) |
| Dimensiones totales (cm) | 322 x 200 x 205 (1000), 422 x 200 x 205 (1500), 540 x 200 x 205 (2000), 739 x 200 x 205 (3000) |
Aumente la eficiencia de su producción con la rectificadora de ejes y orificios de Ø320 x 1000 mm. Póngase en contacto con nosotros para obtener una oferta detallada o concertar una demostración de la máquina. Elija precisión y fiabilidad: ¡apueste por las rectificadoras de ejes de Cormak!
