La estabilidad de funcionamiento y el bajo nivel de ruido son las características que distinguen a nuestras rectificadoras de rodillos. Gracias al uso de bombas de tornillo en el sistema hidráulico, garantizan un funcionamiento suave y silencioso, lo que las hace ideales para trabajar en cualquier entorno de producción. Además, el husillo de precisión del cabezal de rectificado garantiza una rigidez excelente y un movimiento giratorio preciso, lo que permite obtener rodillos mecanizados de gran precisión y alta calidad.

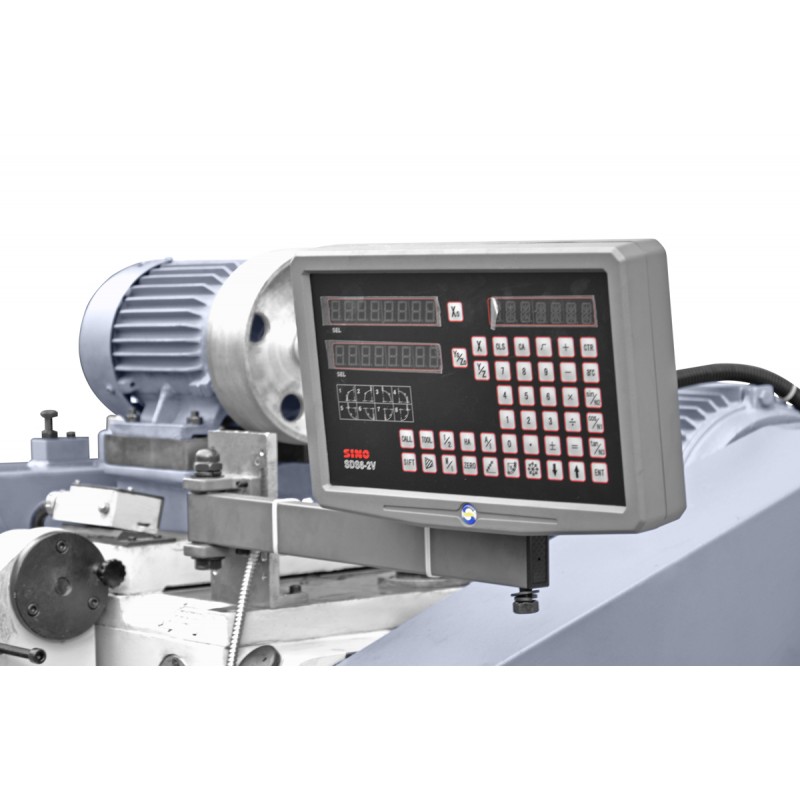

Rectificadora para ejes y orificios de Ø320 x 1500 mm: precisión en el mecanizado cilíndrico
La rectificadora para ejes y agujeros de Ø320 x 1500 mm es una máquina avanzada diseñada para el rectificado de precisión de superficies cilíndricas externas e internas. Su sólida construcción y sus modernas tecnologías garantizan una precisión de mecanizado excepcional y una gran fiabilidad en entornos industriales exigentes.
La rectificadora para ejes y agujeros de Ø320 x 1500 mm es una solución versátil para plantas industriales que requieren un mecanizado preciso de piezas cilíndricas con un diámetro de hasta 320 mm y una longitud de hasta 1500 mm. Diseñada pensando en los profesionales, combina tecnologías avanzadas, como el ajuste continuo de la velocidad del husillo (25-220 rpm), el avance automático por pasos (0,0025 mm) y el sistema hidráulico de avance de la mesa con presión regulable (0,9-1,1 MPa), con una construcción robusta que garantiza la estabilidad y minimiza las vibraciones. La máquina permite rectificar tanto las superficies exteriores de los ejes (de 8 a 320 mm sin soporte, 8-60 mm con soporte) como los orificios interiores con un diámetro de 30 a 100 mm, lo que la convierte en la opción ideal para una amplia gama de aplicaciones. Su amplio equipamiento de serie, que incluye un cabezal para rectificado interior y un mandril de 3 mordazas (Ø200 mm), así como la posibilidad de ampliarla con opciones adicionales, como un mandril de 4 mordazas o un rectificador de diamante, aumentan su funcionalidad. Las ventajas clave incluyen:
La rectificadora para ejes y orificios de Ø320 x 1500 mm se caracteriza por una construcción maciza que garantiza la estabilidad durante el mecanizado de piezas de hasta 150 kg. Equipada con guías de precisión y un husillo del cabezal de trabajo de alta rigidez, accionado por un motor de 5,5 kW, funciona con una muela de Ø400 x 50 x Ø203 mm, lo que permite un mecanizado eficaz de superficies cilíndricas externas. El cabezal de rectificado interior, con una velocidad de rotación de 10 000 rpm, garantiza un acabado preciso de los orificios.
La máquina ofrece un desplazamiento transversal máximo de 246 mm y avances manuales precisos: de desbaste de 2 mm/rev. y de precisión de 0,5 mm/rev. El avance manual y automático mínimo de 0,0025 mm y la compensación del desgaste del disco abrasivo de 0,0025 mm garantizan una alta precisión de mecanizado. El sistema hidráulico de avance de la mesa, con un rango de velocidad de 0,1-4 m/min y presión regulable (0,9-1,1 MPa), garantiza movimientos fluidos, fundamentales para aplicaciones de precisión.
La rectificadora de rodillos está equipada con un eficiente sistema de refrigeración con depósito de refrigerante, que protege el material a mecanizar y la muela abrasiva contra el sobrecalentamiento. El mandril de 3 mordazas (Ø200 mm) y el mandril opcional de 4 mordazas garantizan una sujeción segura de las piezas, lo que aumenta la seguridad y la precisión del trabajo. El ángulo de giro del cabezal de trabajo de +90° y de la mesa (3° a la derecha, 6° a la izquierda) permiten una adaptación flexible a diferentes tareas de mecanizado.
La rectificadora para ejes y orificios de Ø320 x 1500 mm garantiza un acabado de excelente calidad gracias al control preciso de los avances y a su estructura estable. La longitud máxima de mecanizado exterior es de 1500 mm y la interior de 125 mm, lo que permite mecanizar piezas de diferentes tamaños. La velocidad periférica del disco abrasivo (35 m/s) y el ajuste continuo de la velocidad del husillo (25-220 rpm) permiten adaptar los parámetros a requisitos específicos, garantizando superficies lisas con tolerancias mínimas.
La rectificadora para ejes y orificios de Ø320 x 1500 mm está diseñada para plantas industriales que requieren un mecanizado preciso de elementos cilíndricos. Se utiliza en:
| Dimensiones del espacio de trabajo [mm] | Ø320 x 1500 |
| Rango de diámetros exteriores con soporte [mm] | Mín. 8, Máx. 60 |
| Rango de diámetros exteriores sin soporte [mm] | Mín. 8, Máx. 320 |
| Rango de diámetros internos con soporte [mm] | Mín. 35, Máx. 100 |
| Rango de diámetros internos sin soporte [mm] | Mín. 30, Máx. 100 |
| Peso máximo de la pieza [kg] | 150 |
| Longitud máxima de la pieza – mecanizado exterior [mm] | 1500 |
| Longitud máxima de la pieza – mecanizado interior [mm] | 125 |
| Altura del eje de los dientes [mm] | 180 |
| Distancia entre garras [mm] | 1500 |
| Mandril del cabezal de trabajo (Morse) | #4 |
| Punta del contrapunto (Morse) | #4 |
| Avance automático por saltos | dispone de |
| Avance manual mín. [mm] | 0,0025 |
| Avance automático por pasos mínimo [mm] | 0,0025 |
| Posibilidad de rotación del husillo | posible |
| Rotación de la placa base | +90º |
| Velocidades del husillo [rpm] | 50 Hz: 25-220, regulable |
| Diámetro del mandril [mm] (de 3 mordazas) | Ø200 |
| Diámetro del portabrocas [mm] (de 4 mordazas) | Ø200 |
| Dimensiones de la muela [mm] | Máx. Ø400 x 50 x Ø203 |
| Ancho máx. de la muela [mm] | 50 |
| Velocidad periférica del disco abrasivo [m/s] | 35 |
| Velocidad del husillo del disco abrasivo [rpm] | 1670 |
| Recorrido máx. (incluido el avance rápido) [mm] | 246 |
| Recorrido por giro del mando manual [mm] | aproximado 2,0; preciso 0,5 |
| Desplazamiento por división del volante manual [mm] | aproximado 0,01, preciso 0,0025 |
| Compensación de la muela por división del mando [mm] | aproximada 0,01, precisa 0,0025 |
| Desplazamiento rápido [mm] | 50 |
| Rotación del cabezal de la muela | +30º |
| Dimensiones de la muela [mm] | Máx. 50 x 25 x 13, Mín. 17 x 20 x 6 |
| Velocidades del husillo [rpm] (HJX33-03A) | 10 000 |
| Desplazamiento por giro del mando manual [mm] | 6 |
| Desplazamiento longitudinal máx. [mm] | 1000 |
| Rotación máxima de la mesa superior | 3º a la derecha, 6º a la izquierda |
| Velocidad del accionamiento hidráulico [m/min] | Máx. ≥4, Mín. ≤0,1 |
| Presión regulable del circuito hidráulico principal [MPa] | 0,9-1,1 |
Aumente la eficiencia de su producción con la rectificadora de ejes y orificios de Ø320 x 1500 mm. Póngase en contacto con nosotros para obtener una oferta detallada o concertar una demostración de la máquina. Elija precisión y fiabilidad: ¡apueste por las rectificadoras de ejes de Cormak!
