Gracias al uso de soluciones innovadoras, nuestras rectificadoras cilíndricas ofrecen un funcionamiento estable y emiten un ruido mínimo, lo que mejora la comodidad de uso en entornos industriales. Equipadas con bombas de tornillo en el sistema hidráulico, garantizan un funcionamiento fluido manteniendo una alta precisión de mecanizado. Además, el avanzado husillo del cabezal rectificador garantiza una excelente rigidez y un movimiento giratorio preciso, lo que permite obtener ejes perfectamente acabados.

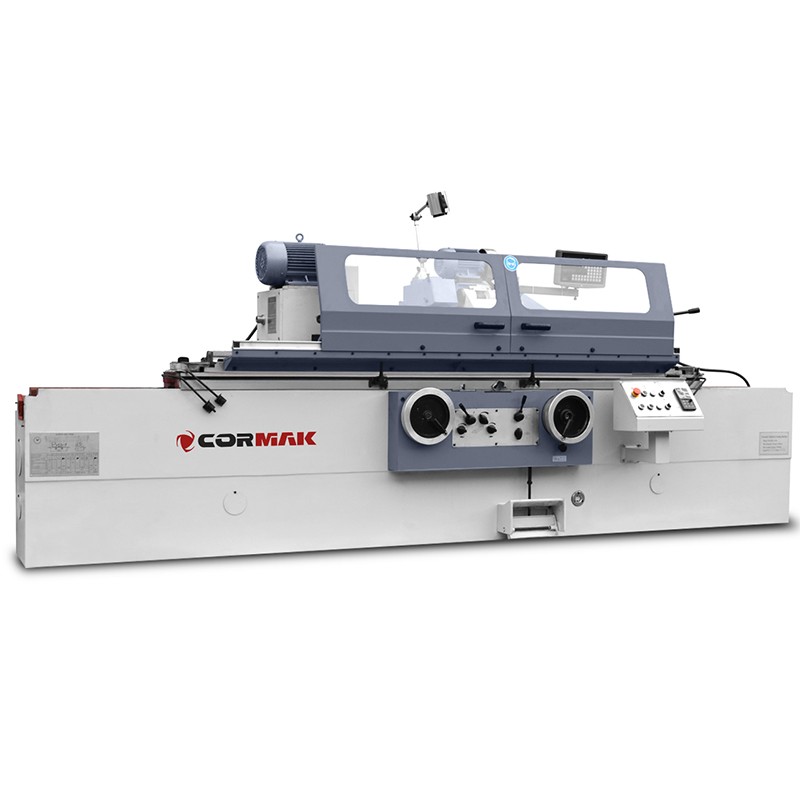

Rectificadora cilíndrica exterior e interior Ø200x750mm – Precisión en el mecanizado cilíndrico
La rectificadora cilíndrica exterior e interior Ø200x750mm es una máquina avanzada diseñada para el rectificado preciso de superficies cilíndricas exteriores e interiores. Su estructura robusta y sus tecnologías modernas garantizan una alta precisión de mecanizado y fiabilidad en entornos industriales exigentes.
La rectificadora cilíndrica exterior e interior Ø200x750mm es una solución versátil para plantas industriales que requieren un mecanizado preciso de elementos cilíndricos con un diámetro de hasta 200 mm y una longitud de hasta 750 mm. Diseñada para profesionales, combina tecnologías avanzadas, como la regulación continua de la velocidad del husillo y el sistema hidráulico de avance, con una estructura maciza de 4.3 toneladas, garantizando fiabilidad y eficiencia. La máquina permite rectificar tanto superficies exteriores de ejes como agujeros interiores con diámetros de 25 a 100 mm, lo que la convierte en una elección ideal para una amplia gama de aplicaciones. Su amplio equipamiento estándar, incluido el cabezal para rectificado interior y el plato de 3 garras, aumenta su funcionalidad, mientras que los avances precisos (0.0025 mm) garantizan un excelente acabado superficial. Las ventajas clave incluyen:
La rectificadora cilíndrica exterior e interior Ø200x750mm se caracteriza por una estructura maciza de 4.3 toneladas y unas dimensiones de 275x203x205 cm, garantizando estabilidad durante el mecanizado. Equipada con guías precisas y un husillo accionado por un motor de 4kW, trabaja con una muela de dimensiones 400x50x203 mm, permitiendo un mecanizado eficiente de superficies cilíndricas exteriores. El cabezal para rectificado interior, con motor de 1.1kW y velocidad de giro de 10000/15000 rpm, garantiza el acabado preciso de agujeros.
La máquina ofrece un desplazamiento transversal máximo de 205 mm y avances manuales precisos: desbaste 2 mm/vuelta y preciso 0.5 mm/vuelta. El avance mínimo de 0.0025 mm y la compensación del desgaste de la muela de 0.0025 mm garantizan una alta precisión de mecanizado. El sistema hidráulico de avance de la mesa con un rango de velocidad de 0.1-4 m/min proporciona movimientos fluidos, esenciales para aplicaciones de precisión.
La rectificadora cilíndrica está equipada con un sistema de refrigeración eficiente con una bomba de caudal de 25L/min, que protege el material mecanizado y la muela contra el sobrecalentamiento. El plato de 3 garras y el cabezal giratorio con cono MK 4 garantizan una sujeción segura de las piezas, aumentando la seguridad y la precisión del trabajo. El ángulo de giro del cabezal de +90° y de la mesa (3° a la derecha, 8° a la izquierda) permiten una adaptación flexible a diferentes tareas de mecanizado.
La rectificadora cilíndrica exterior e interior Ø200x750mm garantiza una excelente calidad de acabado gracias al control preciso de los avances y a su estructura estable. La longitud máxima de mecanizado exterior es de 750 mm, y la interior de 125 mm, lo que permite mecanizar piezas de diversos tamaños. La velocidad periférica de la muela (35 m/s) y la regulación continua de la velocidad del husillo (25-380 rpm) permiten adaptar los parámetros a requisitos específicos, garantizando superficies lisas con tolerancias mínimas.
La rectificadora cilíndrica exterior e interior Ø200x750mm está destinada a plantas industriales que requieren el mecanizado preciso de elementos cilíndricos. Se utiliza en:
| Altura de centros [mm] | 135 |
| Distancia entre centros [mm] | 750 |
| Diámetro máx. de rectificado exterior [mm] | 5-200 |
| Diámetro máx. de rectificado interior [mm] | 25-100 |
| Longitud máx. de rectificado exterior [mm] | 750 |
| Longitud máx. de rectificado interior [mm] | 125 |
| Longitud máx. de la pieza mecanizada interior [mm] | 100 |
| Ángulo de giro | +90° |
| Cono del punto | MK 4 |
| Velocidad del husillo | Continua 25-380 (50Hz) |
| Velocidad de la rueda del husillo | 1670 rpm |
| Desplazamiento rápido del cabezal | 50 |
| Desplazamiento máx. | 205 mm |
| Ángulo de giro | 30° |
| Avance manual por vuelta | 2; 0.5 |
| Avance manual por graduación | 0.01; 0.0025 |
| Dimensiones de la muela | 400x50x203 mm |
| Velocidad periférica | 35 m/s |
| Velocidad de giro del husillo | 10000/15000 |
| Dimensiones de la mesa | máx. 50x25x13, mín. 17x20x6 |
| Avance manual por vuelta | 6 mm |
| Ángulo máx. de giro de la mesa (en sentido antihorario) | 3° |
| Ángulo máx. de giro de la mesa (en sentido horario) | 8° |
| Rango de velocidades longitudinales de la mesa | 0.1 – 4 m/min |
| Cono del punto | 4 |
| Desplazamiento de la caña | 30 mm |
| Potencia del motor del cabezal | 4 |
| Rectificado de agujeros | 1.1 |
| Potencia del motor del cabezal | 0.75 |
| Peso (toneladas) | 4.3 |
| Dimensiones totales (cm) | 275x203x205 |
*El precio indicado se refiere exclusivamente a la máquina, sin incluir equipamiento opcional/adicional, instalación, transporte ni formación; le rogamos que contacte con nuestro asesor para obtener más información.
Aumente la eficiencia de su producción con la rectificadora cilíndrica exterior e interior Ø200x750mm. Póngase en contacto con nosotros para obtener una oferta detallada o concertar una presentación de la máquina. Elija precisión y fiabilidad: apueste por las rectificadoras cilíndricas de Cormak.
▶
▶
