Nuestra nueva serie de fresadoras convencionales UWF 150S SERVO redefine la precisión y el rendimiento en la industria. Esta fresadora ha sido diseñada para ofrecer la máxima versatilidad y calidad de trabajo. Equipada con servoaccionamientos para los 3 avances de trabajo, permite realizar un mecanizado preciso y rápido de materiales en distintas aplicaciones.

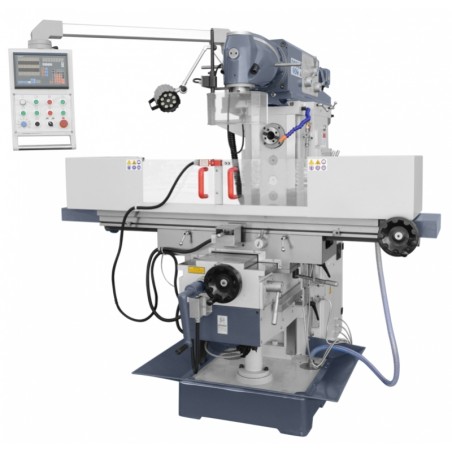

Fresadora Universal UWF 150S SERVO con mesa orientable es una fresadora para metal industrial destinada al mecanizado preciso de piezas que requieren amplios recorridos y un posicionamiento flexible de la pieza. La mesa de trabajo de 1600x360mm, los avances automáticos en los ejes X, Y y Z y la posibilidad de orientar la mesa ±45° proporcionan amplias posibilidades tecnológicas en producción unitaria, de series cortas y trabajos de taller.
El modelo UWF 150S SERVO ha sido diseñado para empresas que requieren de una fresadora universal una alta funcionalidad, parámetros de trabajo estables y la posibilidad de mecanizar piezas en distintos ángulos. La mesa orientable con una inclinación máxima de ±45° permite posicionar la pieza respecto a la herramienta sin necesidad de utilizar accesorios angulares adicionales.
Los avances automáticos en los ejes X, Y y Z y el avance rápido de todos los ejes agilizan el posicionamiento de la mesa y reducen las operaciones auxiliares. El rango de velocidad de avance X/Y: 25~800mm/min y Z: 8-267mm/min permite adaptar los parámetros de movimiento al tipo de herramienta, material y características del mecanizado.
La construcción de la máquina ha sido adaptada al uso profesional en empresas de mecanizado. Los conos de los husillos vertical y horizontal están fabricados según el estándar 7:24 ISO 50, lo que permite utilizar utillaje de fresado destinado a trabajos industriales exigentes.
El motor horizontal de 5,5kW y el vertical de 4,5kW permiten adaptar la configuración del mecanizado a la geometría de la pieza. El rango de velocidad es de (12) 60-1750rpm para el husillo vertical y de (12) 58-1800rpm para el horizontal, lo que permite ajustar los parámetros de corte al tipo de material y herramienta.
El elemento más característico de la UWF 150S SERVO es la mesa orientable en un rango de ±45°. Esta solución permite fresar superficies inclinadas, ranuras y piezas que requieren posicionamiento angular sin necesidad de reequipar repetidamente el puesto de trabajo. Las tres ranuras en T de la mesa, con una anchura de 14mm y una separación de 95mm, permiten utilizar mordazas, soportes y sistemas de sujeción.
El servoaccionamiento del avance de la mesa con parámetros de 2,36kW / 15Nm y la regulación continua del avance permiten adaptar con precisión el movimiento de trabajo a los parámetros de corte. El visualizador digital de 3 ejes facilita el control del posicionamiento, lo que resulta especialmente importante durante operaciones repetitivas y mecanizados en múltiples superficies.
La Fresadora Universal UWF 150S SERVO está destinada a talleres de utillaje, plantas de producción, talleres de reparación, departamentos de mantenimiento y empresas que realizan mecanizado unitario y de series cortas. Puede utilizarse para fresar superficies planas, ranuras, superficies inclinadas y piezas que requieren trabajo en configuración vertical u horizontal. Es una solución para empresas que utilizan fresadoras universales para realizar distintos procesos tecnológicos.
| Parámetros técnicos | |
|---|---|
| DIMENSIONES DE LA MESA | 1600x360mm |
| RECORRIDO MÁX. DE LA MESA (X/Y/Z) | 1300x300x420mm |
| RANURAS EN T DE LA MESA (CANTIDAD/ANCHURA/SEPARACIÓN) | 3 /14mm/95mm |
| ÁNGULO MÁX. DE ORIENTACIÓN DE LA MESA | ±45° |
| VELOCIDAD DE AVANCE DE LA MESA | X/Y: 25~800mm/min Z: 8-267mm/min |
| CONO DEL HUSILLO (VERTICAL/HORIZONTAL) | 7:24 ISO 50 / 7:24 ISO 50 |
| DISTANCIA DEL CENTRO DE LA MESA A LA SUPERFICIE DE LA COLUMNA | 230-530mm |
| DISTANCIA DEL HUSILLO A LA SUPERFICIE DE LA MESA | 0-420mm |
| DISTANCIA DE LA CARA FRONTAL VERTICAL DEL HUSILLO A LA SUPERFICIE DE LA MESA | 150-570mm |
| VELOCIDAD DEL HUSILLO (VERTICAL/HORIZONTAL) | (12) 60-1750 / (12) 58-1800rpm |
| POTENCIA DEL MOTOR HORIZONTAL | 5,5kW |
| POTENCIA DEL MOTOR VERTICAL | 4,5kW |
| SERVOACCIONAMIENTO DEL AVANCE DE LA MESA | 2,36kW /15Nm |
| DIMENSIONES | 2550x2161x2102mm |
| PESO | 2.885kg |
*El precio indicado se refiere exclusivamente a la máquina, sin incluir equipamiento opcional/adicional, instalación, transporte ni formación; le rogamos que contacte con nuestro asesor para obtener más información.
La combinación de la mesa orientable, los conos de husillo ISO 50, los avances automáticos y el servoaccionamiento del avance de la mesa permite que la UWF 150S SERVO pueda realizar una amplia variedad de procesos en un solo puesto de trabajo. Es una fresadora para metal destinada a empresas que requieren una gran flexibilidad de ajuste, una amplia zona de trabajo y la posibilidad de realizar operaciones en ángulo.
Contacte con un asesor de CORMAK para seleccionar el equipamiento adicional y el utillaje adecuados para los materiales mecanizados, la geometría de las piezas y los procesos tecnológicos previstos.
