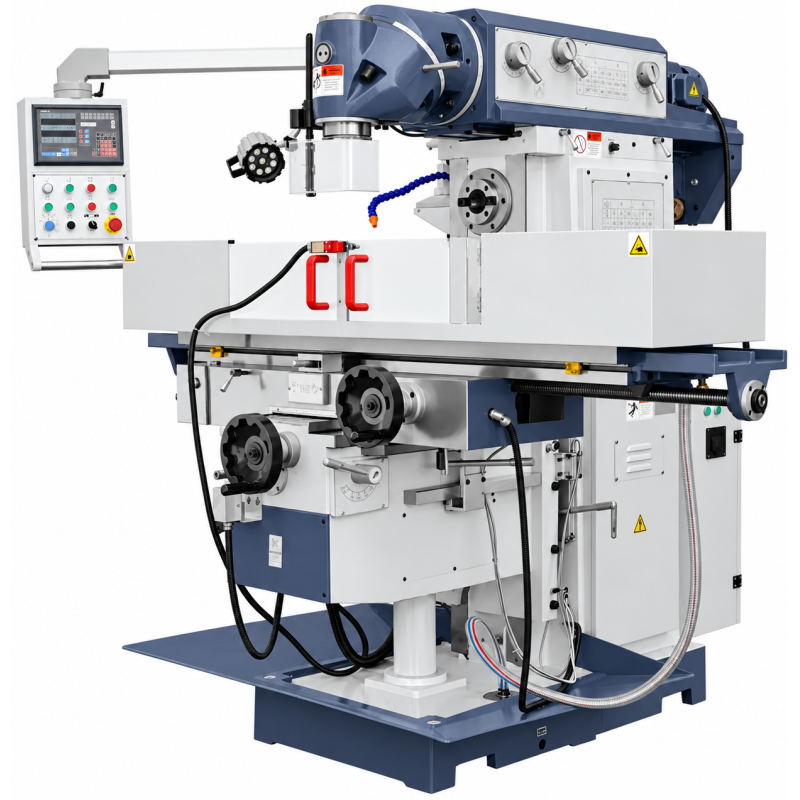

La Fresadora Universal UWF 150 es una máquina avanzada que combina la precisión de los servomotores para los ejes X, Y y Z con un accionamiento independiente del cabezal vertical. Gracias al volante manual que permite un posicionamiento preciso de la herramienta y un movimiento fluido, la máquina garantiza una gran precisión en distintas operaciones de fresado. Su construcción sólida y robusta aporta estabilidad y durabilidad, mientras que el movimiento simultáneo de varios ejes y la lubricación automática aumentan la eficiencia y el rendimiento del trabajo.
Fresadora Universal UWF 150 SERVO es una fresadora para metal industrial destinada al mecanizado preciso y eficiente de piezas de diferentes dimensiones. Los servoaccionamientos en todos los ejes, la mesa de trabajo de 1600x360mm, los husillos ISO50 y el cabezal vertical con posibilidad de posicionamiento espacial ofrecen un amplio rango de aplicaciones en talleres de utillaje, plantas de producción y departamentos de mantenimiento.
La UWF 150 SERVO ha sido diseñada como una fresadora con servoaccionamiento profesional para trabajos que requieren un control preciso del movimiento de la mesa. El recorrido máximo de 1300x320x460mm en los ejes X/Y/Z permite mecanizar piezas de gran tamaño, mientras que los avances de 30-750/20-500/15-375mm/min permiten adaptar el movimiento de trabajo al tipo de material, herramienta y características de la operación.
El uso de servoaccionamientos en todos los ejes mejora el control del posicionamiento y facilita la realización de movimientos de trabajo repetitivos. El par del servomotor de 15Nm proporciona parámetros adecuados para el accionamiento de avance durante el mecanizado profesional.
La máquina utiliza husillos vertical y horizontal con cono 7:24 ISO50. El husillo vertical está accionado por un motor de 4,5kW, mientras que el horizontal utiliza un motor de 5,5kW. El rango de velocidad es de (12) 60-1750rpm para el husillo vertical y de 60-1800rpm para el horizontal, lo que permite adaptar la velocidad al diámetro de la herramienta y al material mecanizado.
Las guías trapezoidales del eje X y las anchas guías rectangulares de los ejes Y/Z forman un sistema estable de guiado de los conjuntos de trabajo. Los husillos de bolas en todos los ejes favorecen la repetibilidad del movimiento, mientras que el sistema de lubricación centralizada suministra regularmente lubricante a las guías y reduce las tareas de mantenimiento.
La viga superior inclinable y ajustable, junto con el cabezal vertical 3D, amplían las posibilidades de posicionamiento del husillo. Esto permite mecanizar superficies en distintos ángulos y reducir la necesidad de realizar múltiples cambios de sujeción de la pieza. De este modo, la UWF 150 SERVO responde a los requisitos de las fresadoras universales profesionales utilizadas en tareas de producción variables.
La combinación de servoaccionamientos, visualización digital de tres ejes y amplios rangos de avance permite controlar con precisión el movimiento de trabajo. El desplazamiento del brazo de 550mm, la distancia del husillo a la superficie de la mesa de 196-656mm y la distancia del husillo horizontal a la mesa de 20-480mm permiten adaptar el espacio de trabajo a la geometría de la pieza y al utillaje utilizado.
La Fresadora universal UWF 150 SERVO es adecuada para plantas de mecanizado de metal, talleres de utillaje, talleres de reparación, departamentos de mantenimiento y producción unitaria y de series cortas. Puede utilizarse para fresar superficies planas, ranuras, superficies inclinadas y piezas que requieren mecanizado en configuración vertical y horizontal. Es una máquina herramienta para metal profesional destinada a usuarios que requieren una gran flexibilidad de ajuste y avances precisos.
| Parámetros técnicos | |
|---|---|
| DIMENSIONES DE LA MESA | 1600x360mm |
| RECORRIDO MÁX. DE LA MESA (XYZ) | 1300x320x460mm |
| AVANCE DE LA MESA (XYZ) | 30-750/20-500/15-375mm/min |
| CONO DEL HUSILLO | 7:24 ISO50 (H) 7:24 ISO 50(V) |
| DESPLAZAMIENTO DEL BRAZO | 550mm |
| DISTANCIA DEL HUSILLO A LA SUPERFICIE DE LA MESA | 196-656mm |
| DISTANCIA DEL HUSILLO HORIZONTAL A LA MESA | 20-480mm |
| VELOCIDAD DEL HUSILLO | (12) 60-1750(V) 60-1800(H)rpm |
| POTENCIA DEL MOTOR HORIZONTAL | 5,5kW |
| POTENCIA DEL MOTOR VERTICAL | 4,5kW |
| SERVOMOTOR | 15Nm |
| DIMENSIONES | 1800x2100x2000mm |
| PESO | 2.885kg |
La combinación de servoaccionamientos, dos husillos ISO50, una mesa de grandes dimensiones y un amplio espacio de trabajo hace que la UWF 150 SERVO esté destinada a aplicaciones industriales exigentes. Contacte con un asesor de CORMAK para seleccionar el utillaje y la configuración de la máquina en función del tipo de piezas, materiales y procesos de fresado previstos.
