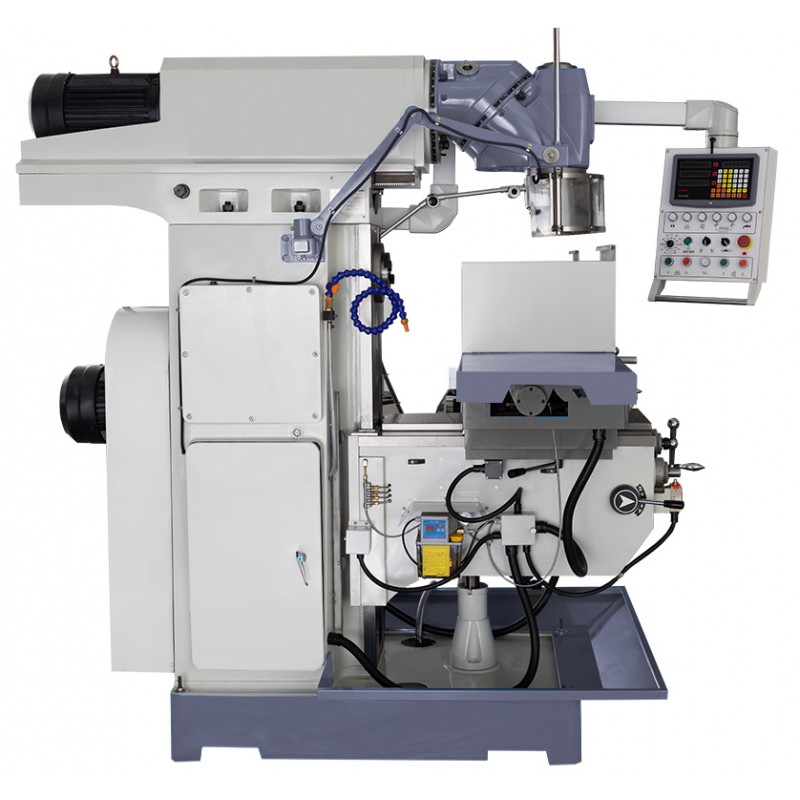

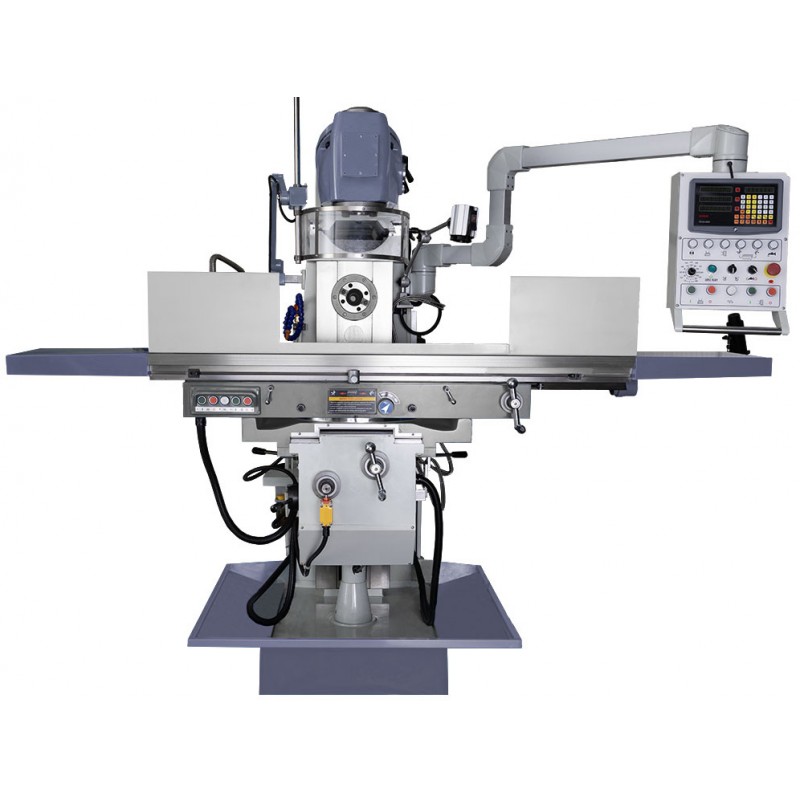

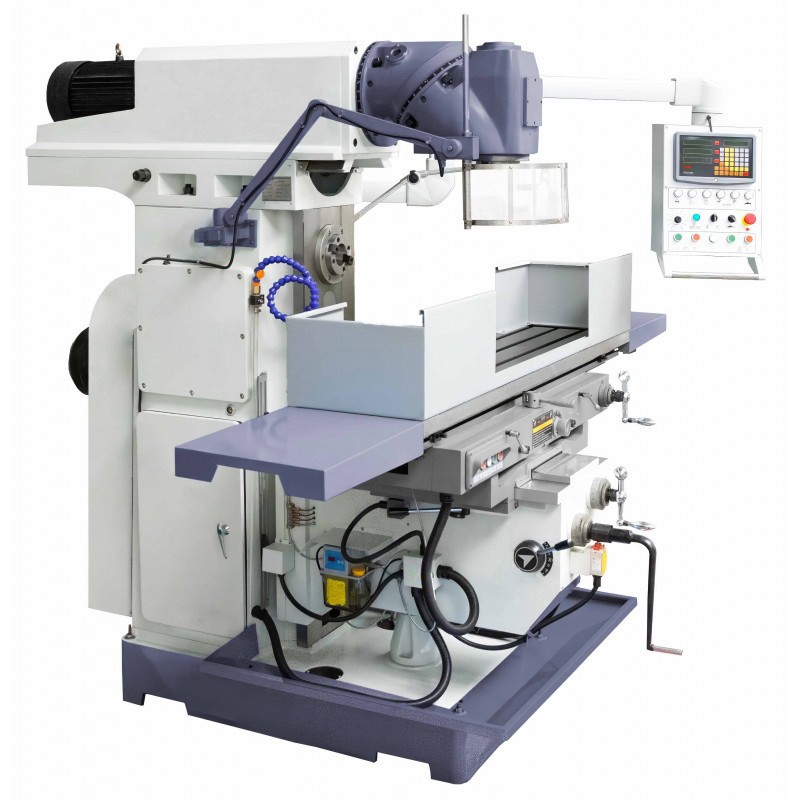

La fresadora de consola FU1700 es una máquina de construcción robusta. Gracias al uso de servomotores y husillos de bolas en todos los ejes, proporciona una elevada precisión y eficiencia. Elementos adicionales como el cabezal universal orientable, la lubricación centralizada y la lámpara LED facilitan un manejo cómodo. Es una máquina preparada para afrontar incluso las tareas más exigentes.
La fresadora de consola FU1700 es una fresadora para metal industrial destinada al mecanizado preciso de piezas que requieren amplios recorridos, un guiado estable de la mesa y un ajuste flexible del cabezal. La construcción con servomotores en los tres ejes, mesa de 1800x400mm y dos husillos permite realizar una amplia variedad de trabajos de fresado en producción unitaria, series cortas y trabajos de taller.
La FU1700 ha sido diseñada para talleres profesionales de mecanizado que requieren de la máquina tanto una rigidez adecuada como un amplio rango de ajustes tecnológicos. Los servomotores de los ejes permiten variar de forma continua el avance en los ejes X, Y y Z, de modo que el operario puede adaptar con precisión el movimiento de trabajo al tipo de material, la herramienta y las características de la operación.

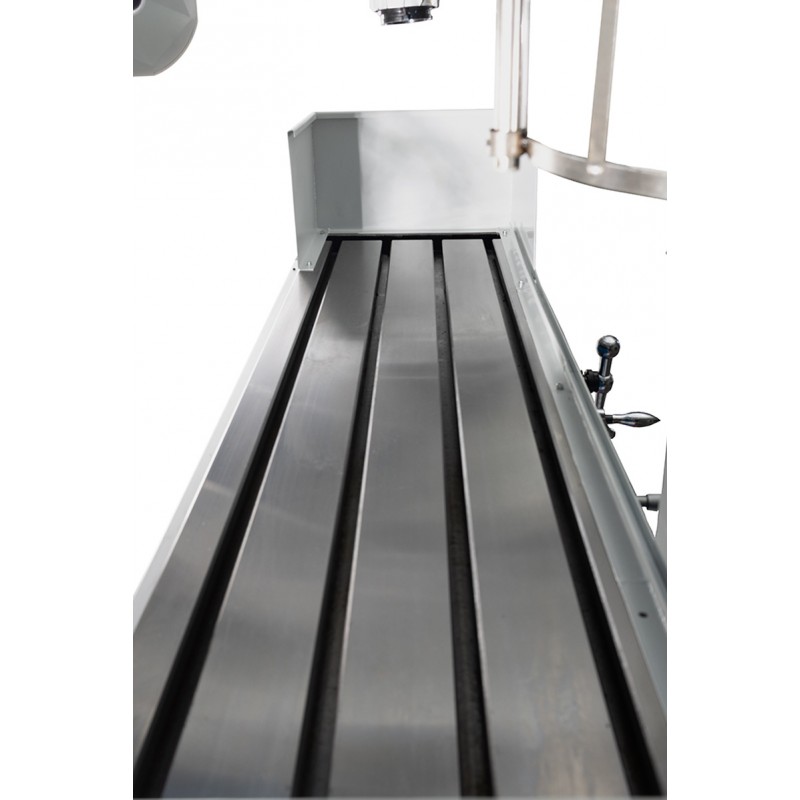

Los recorridos de la mesa de 1300/450/600mm en los ejes X/Y/Z permiten mecanizar piezas de dimensiones considerables. La gran mesa de trabajo y las ranuras en T permiten una sujeción estable de piezas, mordazas y utillaje adicional. Estos parámetros hacen que la FU1700 pueda desempeñar la función de una máquina universal en talleres que utilizan fresadoras universales para diversas tareas de producción.
El cabezal de fresado universal puede orientarse en dos planos. La combinación de ambos rangos de regulación permite ajustar la herramienta al ángulo adecuado con respecto a la superficie mecanizada y cambiar de forma eficiente entre el trabajo en configuración vertical y horizontal. Esta solución amplía el rango de operaciones posibles sin necesidad de utilizar una máquina independiente.
El husillo vertical trabaja en un rango de 50-1520rpm, mientras que el horizontal trabaja en un rango de 60-1850rpm. Doce velocidades para cada husillo permiten adaptar la velocidad de giro al diámetro de la herramienta y a los requisitos del proceso. Los conos ISO50 están adaptados para trabajar con utillaje utilizado en fresadoras profesionales para metal.
El avance en los ejes X e Y puede regularse en un rango de 25~800mm/min, y en el eje Z en un rango de 8~267mm/min. El par del servomotor es de 12N.m. Estos parámetros permiten ajustar adecuadamente la velocidad del movimiento de trabajo tanto durante el mecanizado de desbaste como en operaciones de acabado más precisas.
El recorrido del brazo superior de 700mm y la distancia entre el husillo vertical y la mesa de 200-850mm permiten adaptar el espacio de trabajo a la altura de la pieza mecanizada, la longitud de la herramienta y el utillaje utilizado.
La fresadora de consola FU1700 está destinada a plantas de producción, talleres de utillaje, talleres de reparación, departamentos de mantenimiento y empresas que realizan mecanizado unitario y en series cortas. Puede utilizarse para fresar superficies planas, ranuras, superficies dispuestas en ángulo y piezas que requieren trabajar con el husillo vertical u horizontal. Es una solución para empresas que esperan de una fresadora universal para metal un amplio campo de trabajo y un gran rango de regulación de parámetros.
| Dimensiones de la mesa | 1800x400mm |
| Recorridos de la mesa (X/Y/Z) | 1300/450/600mm |
| Velocidad de avance del eje X | 25~800mm/min |
| Velocidad de avance del eje Y | 25~800mm/min |
| Velocidad de avance del eje Z | 8~267mm/min |
| Cono del husillo | 7:24 IS050 (H) 7:24 IS050 (V) |
| Recorrido del brazo superior | 700mm |
| Distancia entre el husillo vertical y la mesa | 200-850mm |
| Distancia desde el eje del husillo horizontal hasta la superficie del brazo | 200mm |
| Rango de velocidades de giro | 50-1520 (Vertical)rpm 60-1850 (Horizontal)rpm |
| Número de velocidades del husillo | 12/12 |
| Ranuras en T (cantidad/anchura/separación) | 3/18/100mm |
| Potencia del motor del husillo | 5,5 (Horizontal) 7,5 (Vertical)kW |
| Par del servomotor de avance | 12N.m |
| Dimensiones generales | 2245×2100×2000mm |
| Peso | 3580kg |

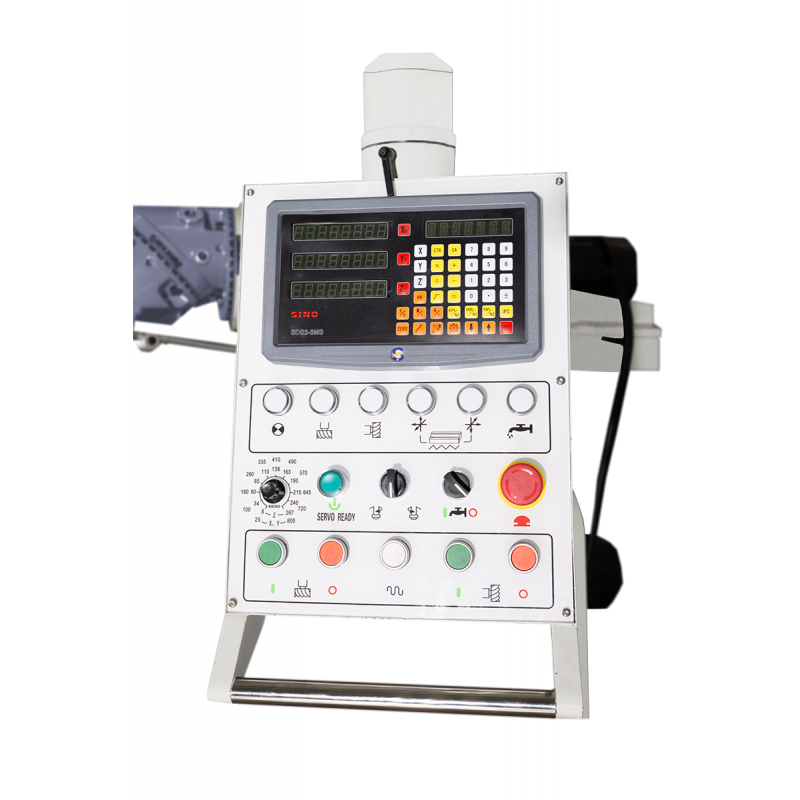

La configuración de equipamiento disponible permite adaptar la FU1700 a las características del proceso tecnológico, al sistema de sujeción de las herramientas y a los requisitos del operario. Elementos como el visualizador digital, la refrigeración o la lubricación centralizada aumentan la funcionalidad del puesto y facilitan la organización del trabajo.
*El precio indicado se refiere exclusivamente a la máquina, sin incluir equipamiento opcional/adicional, instalación, transporte ni formación; le rogamos que contacte con nuestro asesor para obtener más información.
La combinación de un amplio espacio de trabajo, avances controlados mediante servomotores, dos husillos y un cabezal orientable permite que la FU1700 realice una amplia variedad de procesos en una sola máquina. La máquina está destinada a usuarios que esperan de las fresadoras para metal industriales flexibilidad de ajuste, una construcción estable y la posibilidad de trabajar con piezas grandes.
Contacte con un asesor de CORMAK para seleccionar la versión de la FU1700 y el equipamiento adecuado a los materiales mecanizados, la geometría de las piezas y las operaciones tecnológicas previstas.
