Centro de mecanizado MILL 2282: fiabilidad y precisión en el mecanizado CNC
El centro de mecanizado MILL 2282 es un avanzado centro de mecanizado CNC vertical, diseñado para el mecanizado de precisión de metales en aplicaciones industriales exigentes. Equipado con el control Siemens Sinumerik 808 Advanced, ofrece un alto rendimiento y estabilidad de los procesos.
Principales ventajas del centro de mecanizado MILL 2282
El centro de mecanizado vertical MILL 2282 combina una construcción robusta con tecnología moderna, garantizando precisión y eficiencia en el mecanizado de piezas grandes y pesadas. Es la solución ideal para empresas que buscan centros de mecanizado CNC que ofrezcan fiabilidad, versatilidad y un mecanizado de alta calidad. Las ventajas clave son:
- Alta precisión de mecanizado: Precisión de posicionamiento de ±0,01 mm gracias a husillos de bolas de 40 mm de diámetro y 8 mm de recorrido, ideal para piezas con formas complejas.
- Estabilidad de la estructura: el cuerpo macizo de 14 000 kg con un sistema de guías de 4 vías reduce las vibraciones, lo que permite el mecanizado de piezas de hasta 960 kg.
- Amplio espacio de trabajo: La mesa de 2200 x 820 mm y el rango de ejes de 2000 x 800 x 700 mm permiten el mecanizado de componentes de gran tamaño.
- Rendimiento: El husillo de 11 kW y una velocidad de hasta 8000 rpm con transmisión por correa, así como un avance rápido de 15/15/12 m/min, optimizan el tiempo de producción.
- Seguridad del operario: La cámara de trabajo hermética protege contra el polvo y las virutas, garantizando unas condiciones de trabajo ergonómicas.
- Flexibilidad de configuración: Posibilidad de ampliarla con sistemas de control (Siemens 828D, Fanuc Oi-TF), refrigeración por husillo y un cuarto eje giratorio, lo que permite adaptar la máquina a necesidades específicas.
- Durabilidad: Las guías lineales templadas de alta calidad garantizan un funcionamiento duradero en condiciones difíciles.
- Economía de funcionamiento: El sistema de lubricación automático y los componentes de bajo consumo reducen los costes de mantenimiento.
Construcción y tecnología del centro de mecanizado MILL 2282
El centro de fresado para metal MILL 2282 ha sido diseñado para ofrecer la máxima durabilidad y precisión en entornos de producción exigentes. Los elementos clave de su construcción incluyen:
- Cuerpo macizo de fundición: Con un peso de 14 000 kg y una amplia disposición de guías rectangulares templadas y rectificadas, garantiza una rigidez y estabilidad excelentes.
- Sistema de guías de 4 vías: permite soportar grandes cargas en la mesa, ideal para piezas pesadas de hasta 960 kg.
- Guías lineales templadas: las guías de la más alta calidad en los ejes X, Y y Z garantizan un movimiento fluido y precisión con un avance de 15 m/min.
- Husillo BT50: Con una potencia de 11 kW y una velocidad de hasta 8000 rpm con transmisión por correa, garantiza un mecanizado eficiente de diversos materiales.
- Husillos de bolas: Husillos de precisión de 40 mm de diámetro y 8 mm de carrera en los tres ejes que garantizan una alta precisión y repetibilidad.
- Almacén de herramientas: El almacén BT50 de 24 posiciones permite un cambio rápido de herramientas de un peso máximo de 7,5 kg, lo que aumenta la eficiencia.
- Sistema de lubricación automático: Minimiza el desgaste de los componentes, prolongando la vida útil de la máquina.
- Cámara de trabajo hermética: Protege contra la contaminación y garantiza la seguridad del operador.
Precisión y rendimiento
El centro de mecanizado CNC MILL 2282 ofrece una precisión excepcional gracias al control Siemens Sinumerik 808 Advanced. La precisión de posicionamiento de ±0,01 mm y el avance rápido de 15/15/12 m/min permiten el mecanizado eficaz de piezas de grandes dimensiones y geometrías complejas. El sistema de control optimiza las trayectorias de la herramienta, minimizando el tiempo de ciclo y los errores de producción.
Aplicaciones del centro de mecanizado vertical MILL 2282
Los centros de mecanizado verticales como el MILL 2282 se utilizan en sectores industriales clave, entre los que se incluyen:
- Industria automovilística: Fabricación de componentes de motores, cajas de cambios y grandes elementos estructurales.
- Industria aeronáutica: Mecanizado de piezas de precisión, como componentes de turbinas y estructuras aeronáuticas.
- Industria de herramientas: Fabricación de moldes de inyección de gran tamaño, matrices y piezas de formas complejas.
- Fabricación de maquinaria: Fabricación de componentes pesados para equipos industriales y herramientas de precisión.
La máquina es ideal para grandes plantas de producción que requieren precisión, fiabilidad y capacidad para mecanizar piezas de mayor tamaño.
Equipamiento de serie
- Sistema de control Siemens Sinumerik 808 Advanced con 2 años de garantía
- Husillo de 8000 rpm
- Almacén de herramientas BT50 de 24 posiciones
- Luces de alarma de 3 colores
- Iluminación del espacio de trabajo
- Sistema de refrigeración cerrado
- Carcasa hermética
- Sistema de lubricación automático
- Sistema neumático
Equipamiento opcional
- Sistemas de control Siemens Sinumerik 828D o Fanuc Oi-TF
- Husillo de 10 000 o 12 000 rpm
- Refrigeración a través del husillo (20 bar o 40 bar)

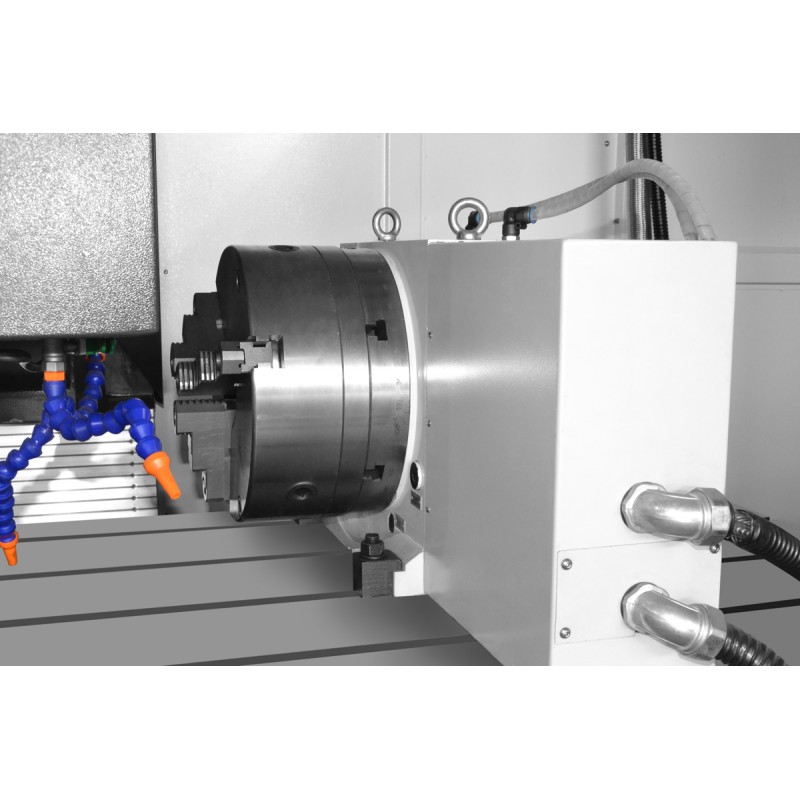

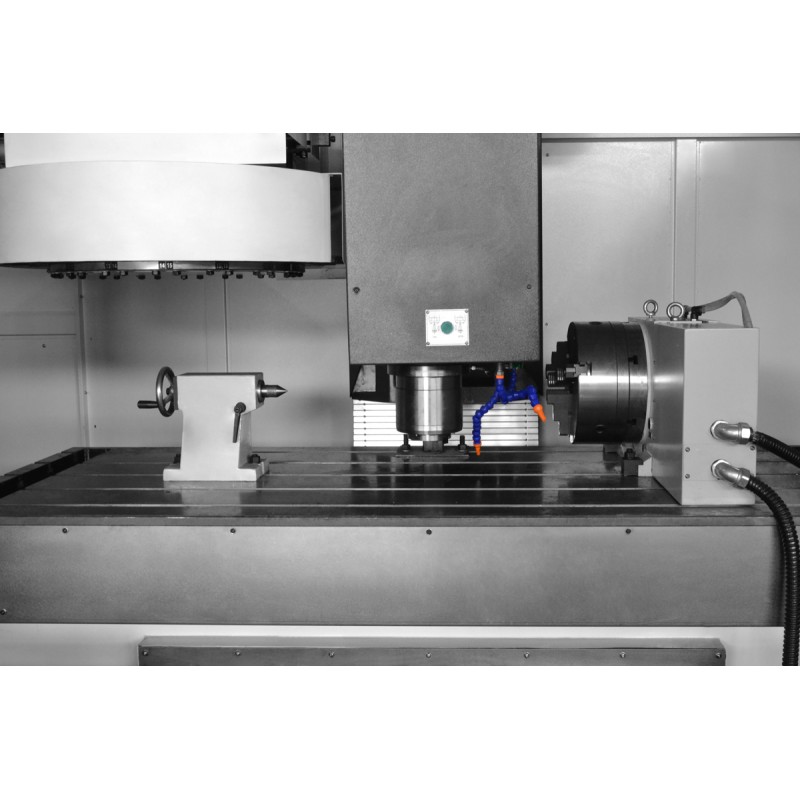

- 4 ejes rotativos
- Transportador de virutas de cadena o sinfín
- Sonda de medición de herramientas Renishaw TS27R
- Sonda de pieza Renishaw OMP60
- Ciclos de medición Renishaw
- Separador de aceite y refrigerante
- Extractor de neblina de aceite
- Puertas automáticas
- Reglas de medición para 3 ejes
Parámetros técnicos
| Parámetros técnicos |
| Control a elegir |
SIEMENS 808 ADVANCED |
| Dimensiones de la mesa |
2200 x 820 mm |
| Ranuras en T |
5x22x135 mm |
| Capacidad máxima de carga de la mesa |
960 kg |
| Recorrido de los ejes X/Y/Z |
2000 x 800 x 700 mm |
| Distancia entre el husillo y la mesa de trabajo |
200-900 mm |
| Distancia del husillo a la columna |
830 mm |
| Cono del husillo |
BT50 |
| Velocidad del husillo |
100-8000 rpm |
| Accionamiento del husillo |
Por correa |
| Motor del husillo |
11 kW |
| Eje del motor X/Y/Z |
22/22/22 N.m |
| Husillos de bolas (diámetro x carrera) X/Y/Z |
40x08/40x08/40x08 mm |
| Velocidad de avance rápido de los ejes X/Y/Z |
15/15/12 m/min |
| Avance de corte X/Y/Z |
8 m/min |
| Capacidad de almacenamiento |
BT50-24 |
| Número de herramientas |
24 |
| Longitud máxima de la herramienta |
300 mm |
| Peso máximo de la herramienta |
7,5 kg |
| Alimentación eléctrica |
25 kVA |
| Presión de aire |
5-7 kgf/cm² |
| Precisión de posicionamiento |
±0,01 mm |
| Dimensiones |
5420 x 2800 x 2810 mm |
| Peso |
14 000 kg |
Controles CNC: Siemens y Fanuc
El centro de mecanizado MILL 2282 ofrece sistemas avanzados de control CNC, como Siemens Sinumerik 808D, Siemens Sinumerik 828D y Fanuc Oi-TF, que garantizan precisión, fiabilidad y facilidad de uso:
%20kraw% C4%99dziowych/Sterowniki %20centra% 20obr %C3% B3bczke.jpg" alt="Controladores CNC Siemens y Fanuc" width="870" height="330" style="display: block; margin-left: auto; margin-right: auto;" />
Siemens Sinumerik 808D
- Interfaz intuitiva: Fácil de usar, ideal para talleres pequeños y usuarios principiantes.
- Fiabilidad: Diseño robusto resistente a las duras condiciones industriales.
- Rentabilidad: Diseñado para aplicaciones básicas de fresado y torneado.
Siemens Sinumerik 828D
- Alta potencia de cálculo: Permite el mecanizado dinámico y la ejecución de ciclos complejos.
- Integración con CAD/CAM: facilita la colaboración con el software de diseño.
- Funciones avanzadas: Optimización de las trayectorias de la herramienta y posibilidad de ampliar con módulos adicionales.
Fanuc Oi-TF
- Estabilidad: fiabilidad en la producción en serie y el funcionamiento prolongado.
- Ciclos de torneado avanzados: ideales para operaciones de corte de precisión.
- Manejo intuitivo: La interfaz clara agiliza la programación.
Descargar las instrucciones de Siemens Sinumerik 828/840
Descargar instrucciones de Siemens Sinumerik 808
Confíe en la experiencia de CORMAK
Con más de 20 años de experiencia en el suministro de maquinaria industrial, CORMAK ofrece centros de mecanizado fiables y un soporte técnico integral. Nuestras máquinas cumplen con las normas de seguridad europeas, y nuestro servicio profesional de garantía y posgarantía garantiza la continuidad de la producción.
- 16 años de experiencia en el mantenimiento de controles CNC de Siemens.
- En más de 15 000 m² de superficie de almacén nos esperan unas 12 000 máquinas y equipos.
- Ofrecemos un servicio profesional de garantía y posgarantía.
- Al elegir CORMAK, tienes la seguridad de comprar a una empresa polaca con certificados de seguridad europeos.
¡Pide más detalles o concierta una cita para ver la máquina! Ponte en contacto con nosotros
