Tokarka zapewnia bardzo precyzyjną obróbkę oraz wysoką powtarzalność pozycjonowania w osi X/Z 0,006 mm (przy 0,01 mm dla zwykłych tokarek CNC). Takie efekty zapewniają fabrycznie zamontowane łożyska kulkowe oraz innowacyjne rozwiązania konstrukcyjne zastosowane w maszynie. Maszyna w standardzie wyposażona jest w szeregowy imak narzędziowy- brak odjazdów na bezpieczną pozycje - skraca czas obróbki nawet o 25 %.

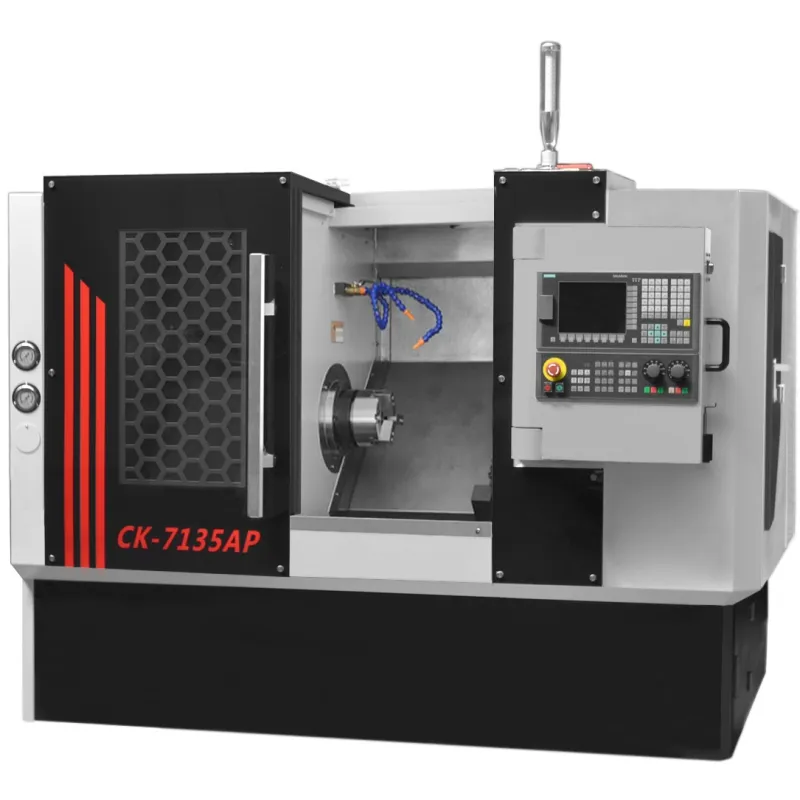

El torno CNC CK7135PA con bancada inclinada es una herramienta avanzada que garantiza un mecanizado de extrema precisión y una alta repetibilidad de posicionamiento en los ejes X/Z de 0,006 mm, lo que supone una mejora significativa en comparación con los tornos CNC convencionales, que alcanzan los 0,01 mm. Estos impresionantes resultados son fruto del uso de rodamientos de bolas montados de fábrica y de soluciones de diseño innovadoras en esta máquina.
El equipamiento estándar del torno incluye un portaherramientas en serie, que elimina la necesidad de desplazamientos a una posición segura y reduce el tiempo de mecanizado hasta en un 25 %. Se trata de una mejora significativa que influye en la eficiencia del torno. Además, la máquina está equipada con el control SINUMERIK 808D en polaco, lo que facilita su manejo y programación.

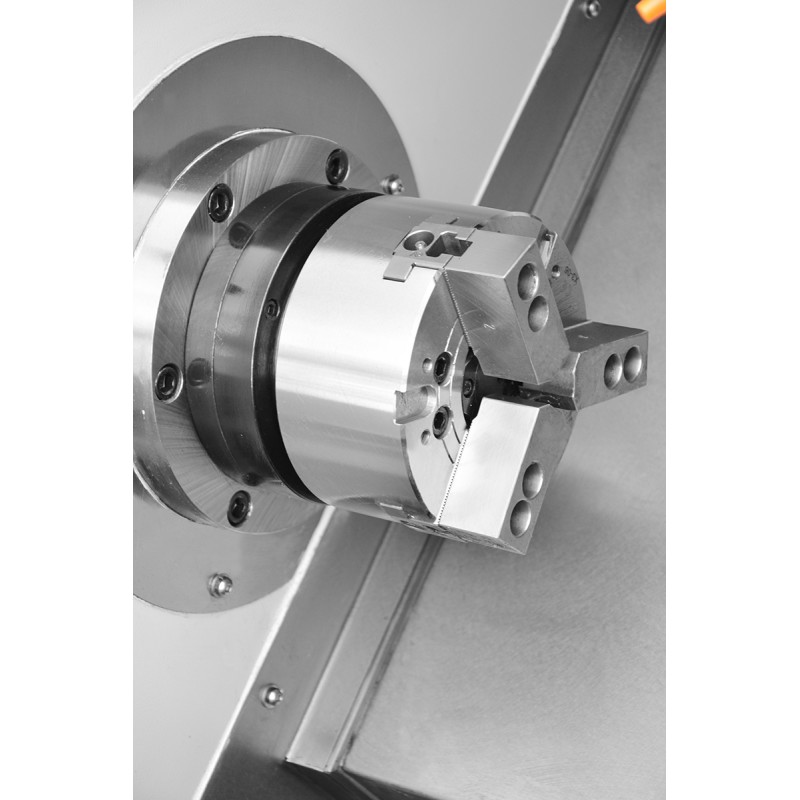

Los servoaccionamientos de SIEMENS que cooperan con el torno garantizan movimientos fluidos y precisos de las herramientas, mientras que el portahusillos hidráulico de 3 mordazas permite una sujeción segura del material a mecanizar. El juego de mordazas blandas aumenta la flexibilidad y las posibilidades de adaptación del torno a diferentes tipos de materiales.
Además, el torno está equipado con guías lineales HIWIN, que garantizan la estabilidad de los movimientos y la precisión del mecanizado. Las cubiertas telescópicas de las guías protegen contra la suciedad, lo que influye en la durabilidad de la máquina. El sistema de refrigeración mantiene la temperatura óptima de las herramientas y los materiales, y el sistema de lubricación automática de los engranajes y las guías minimiza la necesidad de mantenimiento.
Una ventaja adicional es la iluminación halógena de 24 V, que mejora la visibilidad del área de trabajo, lo cual es clave para el mecanizado preciso de piezas. El torno CNC CK7135AP es una solución integral que cumple con altos estándares de precisión, eficiencia y fiabilidad en el mecanizado de metales.
| DIÁMETRO MÁXIMO DE TORNEADO | 350 mm |
| DIÁMETRO MÁXIMO DE TORNEADO POR ENCIMA DEL SOPORTE | 130 mm |
| DISTANCIA ENTRE GANZOS | 300 mm |
| DIÁMETRO INTERIOR DEL HUSILLO | 46 mm |
| VELOCIDAD DEL HUSILLO | 200-3000 rpm |
| POTENCIA DEL MOTOR PRINCIPAL | 5,5 kW |
| TIPO DE BASE/TIPO DE GUÍAS | Inclinadas a 45° / lineales |
| DIÁMETRO MÁXIMO DEL EJE EN EL PASO | 49 mm |
| DESPLAZAMIENTO EN LOS EJES X/Z | 200/400 mm |

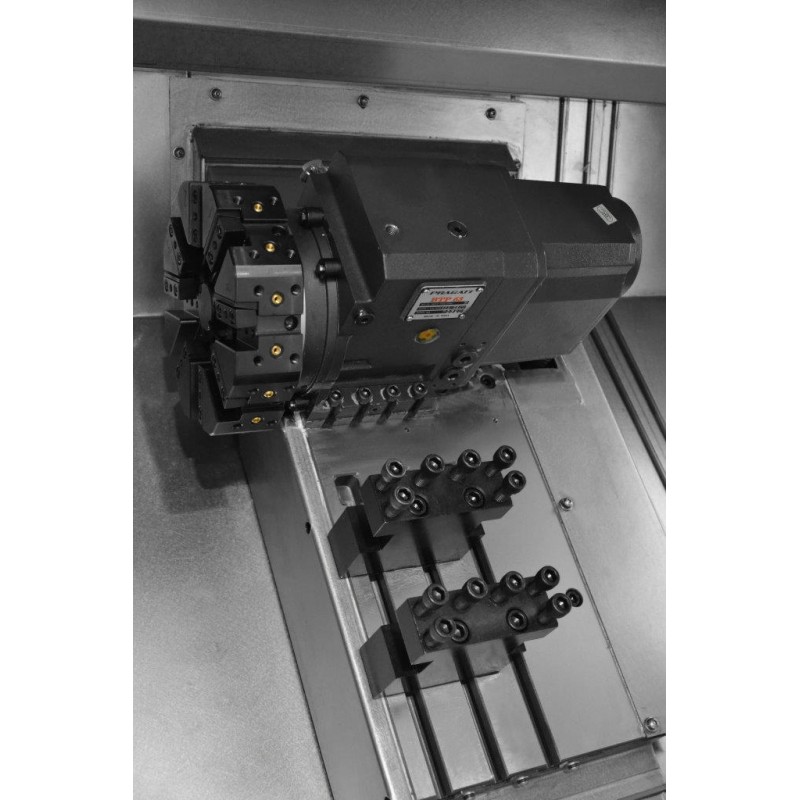

| TIPO DE PORTAHERRAMIENTAS | portaherramientas giratorio |
| NÚMERO DE HERRAMIENTAS EN EL MANDRIL | 10 (opción 12, 16) |
| TAMAÑO DEL PORTAHERRAMIENTAS | 20×20 mm |
| TIPO DE MANDRIL | sin |
| PORTAHERRAMIENTAS | hidráulico |
| DIMENSIONES | 2500 x 1340 x 1710 mm |
| PESO | 2500 kg |
Los tornos CNC CK7135AP están equipados con sistemas de control profesionales de fabricantes de renombre como Siemens, Fanuc y GSK. Estos garantizan precisión, fiabilidad y flexibilidad para adaptarse a diversos requisitos de producción, desde operaciones sencillas hasta procesos de mecanizado complejos.
Siemens Sinumerik 808D es un control CNC económico dedicado a tornos y fresadoras de gama básica, ideal para pequeñas y medianas empresas. Sus características clave son:
El torno CNC CK7135AP ofrece sistemas avanzados de control CNC, como SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D y Fanuc Oi-TF, que garantizan precisión, fiabilidad y facilidad de uso:
Descargar instrucciones de Siemens Sinumerik 828/840
Descargar instrucciones SIEMENS SINUMERIK 808 Advanced
