La fresadora CNC para herramientas CORMAK está equipada con un cabezal de fresado vertical giratorio en un rango de +/- 60° y un sistema de fresado horizontal. La máquina está diseñada principalmente para su uso en talleres de herramientas y talleres que fabrican productos complejos de alta calidad. A pesar de sus reducidas dimensiones, el diseño de la fresadora permite el mecanizado de piezas relativamente grandes.

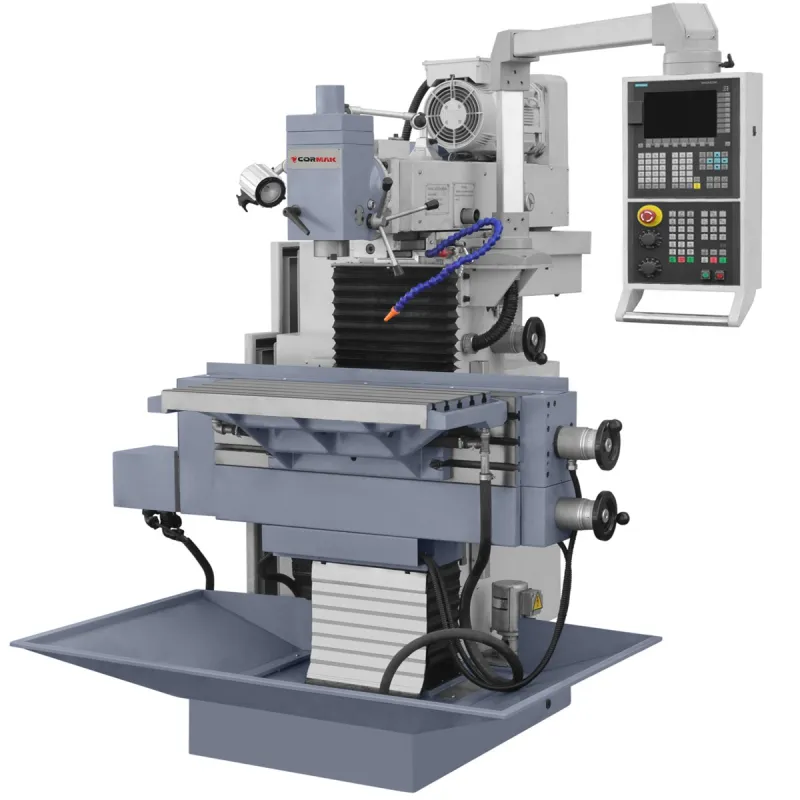

La fresadora CNC para herramientas CORMAK X840 es una máquina CNC avanzada diseñada para el mecanizado de precisión de metales en diversas aplicaciones industriales. Equipada con un control Siemens Sinumerik 808D y mesas de trabajo versátiles, este centro de fresado para metal garantiza fiabilidad, alta precisión y flexibilidad operativa.
Principales ventajas de la fresadora CNC para herramientas CORMAK X840
La fresadora de herramientas CNC CORMAK X840 combina una construcción robusta con tecnología moderna, ofreciendo a los usuarios importantes ventajas en los procesos de producción. Las ventajas clave incluyen:
- Mesas de trabajo versátiles: La mesa horizontal de 800 x 400 mm con 6 ranuras en T y la mesa vertical de 1200 x 250 mm con 3 ranuras en T (ancho de 14 mm, distancia de 63 mm) permiten el mecanizado de piezas de diversas formas y tamaños.
- Alta precisión: El avanzado control Siemens Sinumerik 808D asegura la precisión de posicionamiento y la repetibilidad, garantizando una excelente calidad de las superficies mecanizadas, incluso en geometrías complejas.
- Husillo de alto rendimiento: Las revoluciones del husillo en el rango de 40-2000 rpm (18 velocidades) con portabrocas ISO40 y motor de 3,0 kW permiten el mecanizado eficaz de materiales como el acero, el aluminio o las aleaciones de titanio.
- Estabilidad de la estructura: La máquina, con un peso de 2450 kg y un cuerpo macizo, minimiza las vibraciones, garantizando la estabilidad durante operaciones de mecanizado intensivas.
- Dinámica de avance: El avance continuo en los ejes X, Y y Z (5-500 mm/min) y el avance rápido de 1200 mm/min, asistidos por un motor de avance de 1,3 kW, garantizan una alta dinámica de trabajo y reducen el tiempo de ciclo de producción.
- Flexibilidad de configuración: La posibilidad de integrar el control Fanuc y opciones adicionales, como sondas de medición automáticas, aumenta la versatilidad de la máquina.
- Manejo intuitivo: El control Siemens Sinumerik 808D, con teclado específico y una interfaz sencilla, facilita la programación y el manejo, acelerando los procesos de producción.
- Rentabilidad: Las dimensiones compactas de 1740 x 1540 x 2020 mm y el eficiente motor de 3,0 kW minimizan el consumo de energía, reduciendo los costes de explotación.
- Versatilidad de aplicaciones: Posibilidad de realizar operaciones como fresado, taladrado, ranurado, roscado, mandrinado, dentado y rectificado de orificios en un solo ciclo de producción.
- Sistema de refrigeración avanzado: La bomba de refrigerante de 0,9 kW garantiza una disipación eficaz del calor, lo que prolonga la vida útil de las herramientas y mejora la calidad del mecanizado.
El centro de mecanizado CNC CORMAK X840 es la solución ideal para talleres y plantas de producción que buscan una fresadora para metal precisa, versátil y fiable.
Diseño y tecnología de la fresadora de herramientas CNC CORMAK X840
La fresadora de herramientas CNC CORMAK X840 ha sido diseñada pensando en la durabilidad, la precisión y la facilidad de uso. Los componentes clave incluyen:
Estructura y mesas de trabajo
El robusto cuerpo de la máquina, fabricado con materiales de alta calidad, garantiza una rigidez excepcional y una excelente amortiguación de vibraciones. La mesa de trabajo horizontal de 800 x 400 mm con 6 ranuras en T y la mesa vertical de 1200 x 250 mm con 3 ranuras en T permiten una sujeción segura de piezas con una carga máxima de 200 kg.

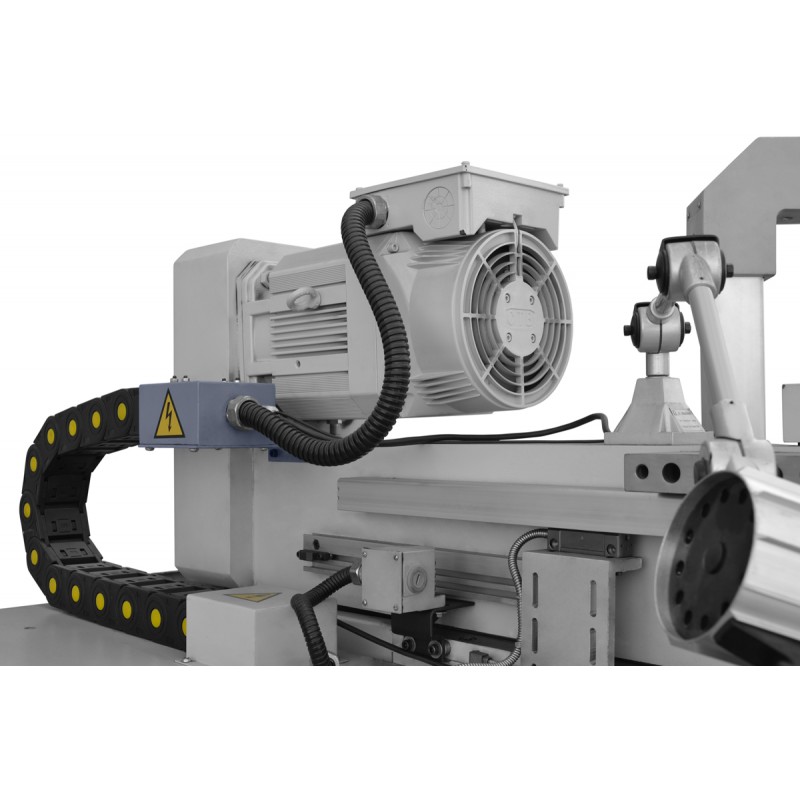

Husillo y accionamiento
El husillo con portabrocas ISO40 y un rango de revoluciones de 40-2000 rpm, accionado por un motor de 3,0 kW, garantiza un alto rendimiento de corte. La distancia del husillo a la superficie de la mesa (180-580 mm para el husillo horizontal, 150-550 mm para el vertical) y la rotación del cabezal de fresado vertical (±60°) permiten el mecanizado de piezas de diferentes tamaños y formas.
Guías y accionamientos
Las guías lineales y los precisos accionamientos servo con motor de avance de 1,3 kW garantizan un movimiento fluido en los ejes X, Y, Z (recorrido de 500 x 400 x 400 mm) con un avance continuo de 5-500 mm/min y un avance rápido de 1200 mm/min, lo que minimiza los errores de posicionamiento y garantiza una alta dinámica de trabajo.
Sistema de control
El control estándar Siemens Sinumerik 808D (opcionalmente Fanuc) con un panel compacto con grado de protección IP65 permite una programación precisa y la optimización de los procesos de mecanizado. La integración con sistemas CAD/CAM facilita la adaptación a proyectos de producción complejos.
Precisión y rendimiento
La fresadora CNC para metal CORMAK X840 ofrece una alta precisión gracias a su avanzado control CNC y a su sólida construcción. El avance continuo en los ejes (5-500 mm/min) y el avance rápido de 1200 mm/min permiten optimizar las trayectorias de la herramienta, reduciendo el tiempo de ciclo y aumentando la productividad. Su potente motor de 3,0 kW y su versátil husillo (40-2000 rpm) hacen que la máquina sea ideal para operaciones de precisión, como fresado, taladrado, ranurado o roscado.
Aplicaciones de la fresadora CNC CORMAK X840
El centro de fresado para metal CORMAK X840 se utiliza en sectores exigentes, tales como:
- Industria automovilística: Fabricación de componentes de precisión, como piezas de motores, transmisiones y carcasas.
- Industria de la maquinaria: Mecanizado de piezas de maquinaria, como ejes, cuerpos y elementos estructurales.
- Fabricación de moldes y matrices: Fabricación de moldes de inyección y matrices para la industria automovilística y de plásticos.
- Industria aeronáutica: Mecanizado de alta precisión de componentes de aluminio, titanio y acero inoxidable.
- Talleres de herramientas: Ejecución de pedidos unitarios y en serie que requieren flexibilidad y precisión, incluyendo el ranurado, el roscado y el rectificado de orificios.
Gracias a sus versátiles mesas de trabajo y a sus avanzadas opciones de configuración, el centro de mecanizado CNC es una elección excelente para talleres y plantas de producción.
Controles CNC: Siemens Sinumerik 808D y Fanuc
La fresadora de herramientas CNC CORMAK XB840 ofrece controles CNC profesionales de fabricantes de renombre, como Siemens y Fanuc, que garantizan precisión, rendimiento y facilidad de uso.
Siemens Sinumerik 808D: control avanzado para aplicaciones estándar
Sinumerik 808D es un controlador CNC compacto para máquinas CNC para metal que ofrece:
- Interfaz intuitiva: un teclado específico con teclas mecánicas y de membrana facilita la programación y el manejo.
- Alta fiabilidad: el grado de protección IP65 garantiza un funcionamiento estable en condiciones de taller adversas.
- Funciones avanzadas: compatibilidad con ciclos de mecanizado e integración con sistemas CAD/CAM.
Fanuc: estabilidad y precisión
Fanuc es un control CNC opcional para máquinas herramienta CNC que ofrece:
- Estabilidad de funcionamiento: Precisión en la producción en serie a largo plazo.
- Funciones avanzadas: gestión de operaciones de mecanizado complejas.
- Interfaz intuitiva: Programación rápida y manejo sencillo.
¡Elija el control CNC que mejor se adapte a sus necesidades para aumentar la eficiencia y la precisión de sus procesos de producción!
Parámetros técnicos
| Dimensiones de la mesa | 800 mm x 400 mm |
| Recorrido de la mesa | 500 x 400 x 400 mm |
| Número de ranuras en T | 6 |
| Ancho de las ranuras en T | 14 mm |
| Dimensiones de la mesa vertical | 1200 x 250 mm |
| Número de ranuras en T de la mesa vertical | 3 |
| Ancho de las ranuras en T de la mesa vertical | 14 mm |
| Distancia entre las ranuras en T | 63 mm |
| Distancia entre la superficie de la mesa y la columna | 165 mm |
| Carga máxima de la mesa | 200 kg |
| Cono del husillo | ISO40 |
| Distancia del husillo horizontal a la mesa | 180 - 580 mm |
| Distancia del husillo vertical a la mesa | 150 - 550 mm |
| Rotación del cabezal de fresado vertical | ±60° |
| Distancia máxima desde el centro del husillo hasta la guía de la columna | 565 mm |
| Rango de revoluciones del husillo vertical y horizontal | 40-2000 rpm (18 velocidades) |
| Velocidad de avance (X/Y/Z) | 5 - 500 mm/min |
| Velocidad de avance rápido (X/Y/Z) | 1200 mm/min |
| Potencia del motor de avance | 1,3 kW |
| Potencia del motor principal | 3,0 kW |
| Potencia del motor del refrigerante | 0,9 kW |
| Dimensiones | 1740 x 1540 x 2020 mm |
| Peso | 2450 kg |
Equipamiento de serie
- Control CNC Siemens Sinumerik 808D
- Refrigerante y bomba
- Protector
- Herramientas de mantenimiento
- Manual de instrucciones
- DTR
Equipamiento opcional
- Control CNC Fanuc
- Sonda automática de medición de herramientas
- Sonda automática de medición de piezas
- Carcasa hermética de la máquina
¿Por qué elegir CORMAK?
Como fabricante experimentado de máquinas CNC, CORMAK lleva más de 20 años proporcionando soluciones fiables para la industria. Nuestras máquinas herramienta CNC cumplen con los más altos estándares de calidad, cuentan con certificados de seguridad europeos y cuentan con el respaldo de un servicio técnico profesional. Gracias a nuestras amplias instalaciones de almacenamiento (más de 15 000 m²) y a nuestro equipo de especialistas, ofrecemos asistencia técnica y asesoramiento integrales.
- Experiencia: 16 años en el mantenimiento de controles CNC de Siemens.
- Calidad: Máquinas conformes con las normas de seguridad europeas.
- Asistencia: Asesoramiento profesional y servicio rápido tanto en garantía como fuera de garantía.
Al elegir los centros de mecanizado de CORMAK, inviertes en precisión, fiabilidad y eficiencia a largo plazo de tu producción.
