La fresadora CNC para herramientas CORMAK está diseñada principalmente para su uso en talleres de herramientas y talleres de fabricación de productos complejos de alta calidad. A pesar de sus reducidas dimensiones, el diseño de la fresadora permite mecanizar piezas relativamente grandes.
La fresadora CNC CORMAK XL8140 es una máquina CNC avanzada diseñada para el mecanizado de precisión de metales en diversas aplicaciones industriales. Equipada con un control Siemens Sinumerik 808D y mesas de trabajo versátiles, este centro de fresado para metal ofrece fiabilidad, alta precisión y flexibilidad.
Principales ventajas de la fresadora CNC para herramientas CORMAK XL8140
La fresadora de herramientas CNC CORMAK XL8140 combina un diseño compacto con tecnología avanzada, lo que proporciona a los usuarios importantes ventajas en los procesos de producción. Las ventajas clave incluyen:
- Mesas de trabajo versátiles: La mesa horizontal de 800 x 400 mm con 6 ranuras en T y la mesa vertical de 1020 x 225 mm con 3 ranuras en T permiten el mecanizado de piezas de diversas formas y tamaños.
- Alta precisión: La precisión de posicionamiento y la repetibilidad, respaldadas por el control Siemens Sinumerik 808D, garantizan una excelente calidad de las superficies mecanizadas, incluso en geometrías complejas.
- Husillo de alto rendimiento: Las revoluciones del husillo, en un rango de 40 a 2000 rpm, con un portahusillos ISO40 y un motor de 5,5 kW, permiten el mecanizado eficaz de una amplia gama de materiales, desde el aluminio hasta el acero inoxidable.
- Estabilidad de la estructura: La máquina, con un peso de 1550 kg, minimiza las vibraciones, garantizando la estabilidad durante operaciones de mecanizado intensivas.
- Flexibilidad de configuración: La posibilidad de integrar controles CNC avanzados (por ejemplo, Siemens o Fanuc) y opciones adicionales, como sondas de medición automáticas, aumenta la versatilidad de la máquina.
- Manejo intuitivo: El control Siemens Sinumerik 808D, con teclado específico y una interfaz sencilla, garantiza una programación fácil y una alta compatibilidad con los sistemas CAD/CAM.
- Rentabilidad: Las dimensiones compactas de 1500 x 1700 x 1800 mm y el eficiente motor de 5,5 kW minimizan el consumo de energía, reduciendo los costes de explotación.
- Versatilidad de aplicaciones: Posibilidad de realizar operaciones como fresado, taladrado, ranurado, roscado, mandrinado y rectificado de orificios en un solo ciclo de producción.
- Avances precisos: El avance continuo en los ejes X, Y y Z (10-1000 mm/min) y el avance rápido de 1200 mm/min garantizan una alta dinámica y precisión de mecanizado.
- Durabilidad de los componentes: Los materiales de alta calidad y la fabricación precisa garantizan una fiabilidad duradera y unas necesidades de mantenimiento mínimas.
El centro de mecanizado CNC CORMAK XL8140 es la solución ideal para talleres y plantas de producción que buscan una fresadora para metal precisa, versátil y fiable.
Diseño y tecnología de la fresadora CNC para herramientas CORMAK XL8140
La fresadora de herramientas CNC CORMAK XL8140 ha sido diseñada pensando en la durabilidad, la precisión y la facilidad de uso. Los componentes clave incluyen:
Estructura y mesas de trabajo
Su sólida estructura, fabricada con materiales de alta calidad, garantiza una rigidez excepcional y una excelente amortiguación de vibraciones. La mesa de trabajo horizontal de 800 x 400 mm con 6 ranuras en T (ancho de 14 mm, distancia de 63 mm) y la mesa vertical de 1020 x 225 mm con 3 ranuras en T permiten una sujeción segura de piezas de diferentes formas.
Husillo y accionamiento

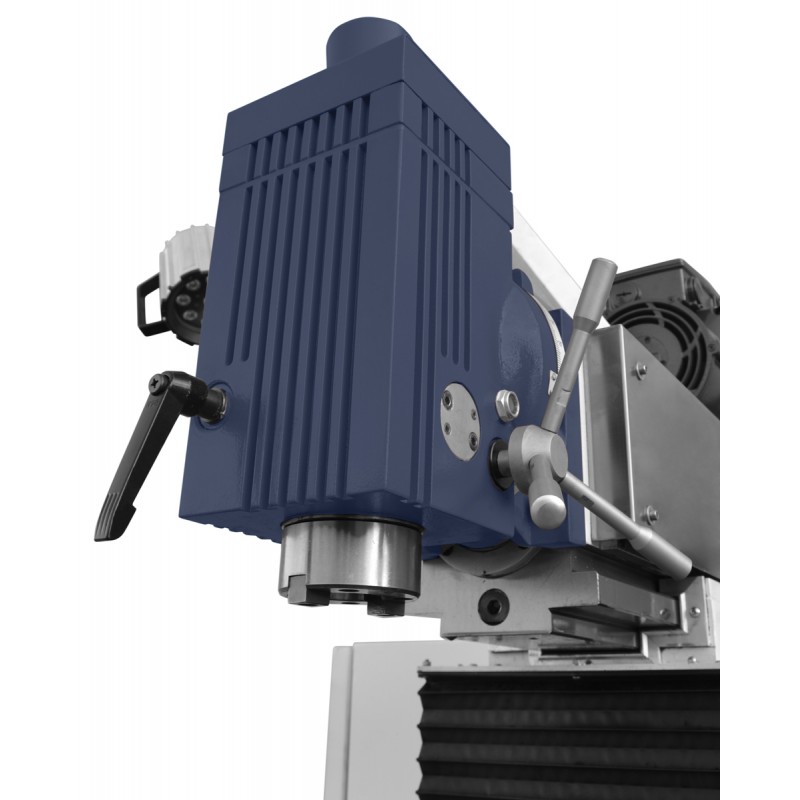

El husillo con portabrocas ISO40 y un rango de revoluciones de 40-2000 rpm, accionado por un motor de 5,5 kW, garantiza un alto rendimiento de corte. La distancia del husillo a la superficie de la mesa (50-450 mm para el husillo vertical, 145-545 mm para el horizontal) permite el mecanizado de piezas de diferentes tamaños.
Guías y accionamientos

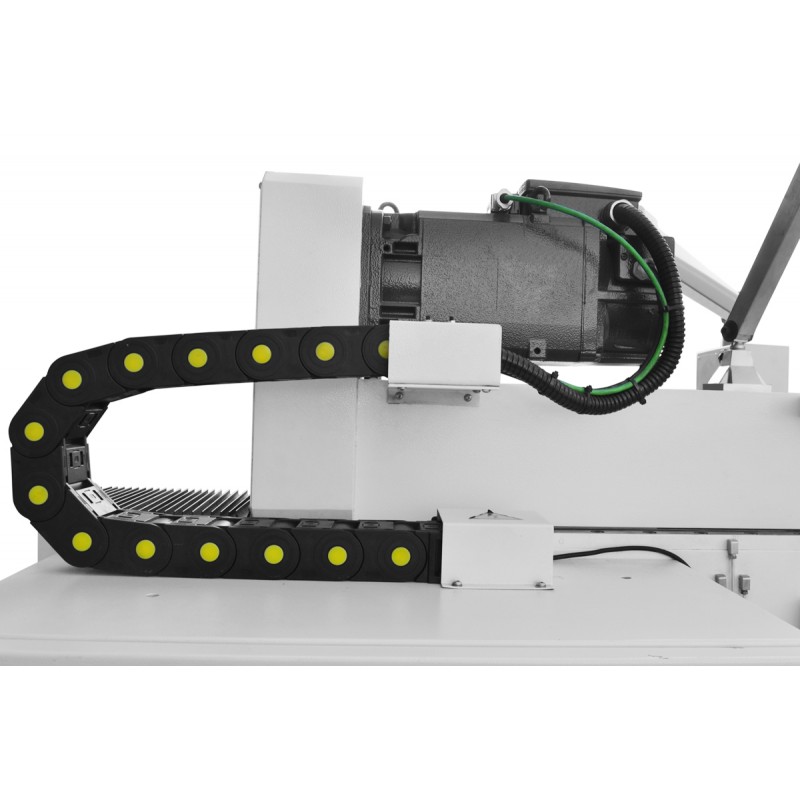

Las guías lineales y los precisos accionamientos servo garantizan un movimiento fluido en los ejes X, Y y Z (recorrido de 500 x 400 x 400 mm) con un avance continuo de 10 a 1000 mm/min y un avance rápido de 1200 mm/min, lo que minimiza los errores de posicionamiento y garantiza una alta dinámica de trabajo.
Sistema de control
El control estándar Siemens Sinumerik 808D (opcionalmente Fanuc) con un panel compacto con grado de protección IP65 permite una programación precisa y la optimización de los procesos de mecanizado. La integración con sistemas CAD/CAM garantiza una fácil adaptación a proyectos de producción complejos.
Precisión y rendimiento
La fresadora CNC para metal CORMAK XL8140 ofrece una alta precisión gracias a su avanzado control CNC y a su sólida construcción. El avance continuo en los ejes (10-1000 mm/min) y el avance rápido de 1200 mm/min permiten optimizar las trayectorias de la herramienta, reduciendo el tiempo de ciclo y aumentando la productividad. Su potente motor de 5,5 kW y su versátil husillo (40-2000 rpm) hacen que la máquina sea ideal para operaciones de precisión, como fresado, taladrado, ranurado o roscado.
Aplicaciones de la fresadora CNC CORMAK XL8140
El centro de fresado para metal CORMAK XL8140 se utiliza en sectores exigentes, tales como:
- Industria automovilística: Fabricación de componentes de precisión, como piezas de motores, transmisiones y carcasas.
- Industria de la maquinaria: Mecanizado de piezas de maquinaria, como ejes, cuerpos y elementos estructurales.
- Fabricación de moldes y matrices: Fabricación de moldes de inyección y matrices para la industria automovilística y de plásticos.
- Industria aeronáutica: Mecanizado de alta precisión de componentes de aluminio, titanio y acero inoxidable.
- Talleres de herramientas: Ejecución de pedidos unitarios y en serie que requieren flexibilidad y precisión, incluyendo el ranurado, el roscado y el rectificado de orificios.
Gracias a sus versátiles mesas de trabajo y a sus avanzadas opciones de configuración, el centro de mecanizado CNC es una elección excelente para talleres y plantas de producción.
Controles CNC: Siemens Sinumerik 808D y Fanuc
La fresadora de herramientas CNC CORMAK XL8140 ofrece controles CNC profesionales de fabricantes de renombre, como Siemens y Fanuc, que garantizan precisión, rendimiento y facilidad de uso.
Siemens Sinumerik 808D: control avanzado para aplicaciones estándar
Sinumerik 808D es un control CNC compacto para máquinas CNC para metal que ofrece:
- Interfaz intuitiva: un teclado específico con teclas mecánicas y de membrana facilita la programación y el manejo.
- Alta fiabilidad: el grado de protección IP65 garantiza un funcionamiento estable en condiciones de taller adversas.
- Funciones avanzadas: compatibilidad con ciclos de mecanizado e integración con sistemas CAD/CAM.
Fanuc: estabilidad y precisión
Fanuc es un control CNC opcional para máquinas herramienta CNC que ofrece:
- Estabilidad de funcionamiento: Precisión en la producción en serie a largo plazo.
- Funciones avanzadas: gestión de operaciones de mecanizado complejas.
- Interfaz intuitiva: Programación rápida y manejo sencillo.
¡Elija el control CNC que mejor se adapte a sus necesidades para aumentar la eficiencia y la precisión de sus procesos de producción!
Parámetros técnicos
| Dimensiones de la mesa de trabajo horizontal (largo x ancho) | 800 mm x 400 mm |
| Número de ranuras en T de la mesa de trabajo horizontal | 6 |
| Ancho de la ranura en T de la mesa de trabajo horizontal | 14 mm |
| Distancia entre las ranuras en T de la mesa de trabajo horizontal | 63 mm |
| Dimensiones de la mesa de trabajo vertical (largo x ancho) | 1020 x 225 mm |
| Número de ranuras en T de la mesa de trabajo vertical | 3 |
| Ancho de la ranura en T de la mesa de trabajo vertical | 14 mm |
| Distancia entre las ranuras en T de la mesa de trabajo vertical | 63 mm |
| Desplazamiento en el eje X | 500 mm |
| Recorrido en el eje Y | 400 mm |
| Recorrido en el eje Z | 400 mm |
| Cono del husillo | ISO40 |
| Velocidad del husillo | 40 - 2000 rpm |
| Avance en el eje X (continuo) | 10 - 1000 mm/min |
| Avance en el eje Y (continuo) | 10 - 1000 mm/min |
| Avance en el eje Z (continuo) | 10 - 1000 mm/min |
| Velocidad de avance rápido (X/Y/Z) | 1200 mm/min |
| Distancia entre el plano frontal del husillo y la superficie de la mesa | 50 - 450 mm |
| Distancia entre el eje del husillo horizontal y la superficie de la mesa | 145 - 545 mm |
| Distancia entre el eje del husillo vertical y la columna | 180 - 580 mm |
| Potencia del motor principal | 5,5 kW |
| Peso | 1550 kg |
| Dimensiones del equipo | 1500 x 1700 x 1800 mm |
Equipamiento de serie
- Control CNC Siemens Sinumerik 808D
- Refrigerante y bomba
- Cubierta
- Herramientas de manejo
- Manual de instrucciones
- DTR
Equipamiento opcional
- Control CNC Fanuc
- Sonda automática de medición de herramientas
- Sonda automática de medición de piezas
- Carcasa hermética de la máquina
¿Por qué elegir CORMAK?
Como fabricante experimentado de máquinas CNC, CORMAK lleva más de 20 años proporcionando soluciones fiables para la industria. Nuestras máquinas herramienta CNC cumplen con los más altos estándares de calidad, cuentan con certificados de seguridad europeos y cuentan con el respaldo de un servicio técnico profesional. Gracias a nuestras amplias instalaciones de almacenamiento (más de 15 000 m²) y a nuestro equipo de especialistas, ofrecemos asistencia técnica y asesoramiento integrales.
- Experiencia: 16 años en el mantenimiento de controles CNC de Siemens.
- Calidad: Máquinas conformes con las normas de seguridad europeas.
- Asistencia: Asesoramiento profesional y servicio rápido tanto en garantía como fuera de garantía.
Al elegir los centros de mecanizado de CORMAK, inviertes en precisión, fiabilidad y eficiencia a largo plazo de tu producción.
¡Pide hoy mismo la fresadora de herramientas CNC CORMAK XL8140!
Aumente la productividad y la precisión de su producción con la fresadora de herramientas CNC CORMAK XL8140. Póngase en contacto con nuestro equipo para obtener información detallada, una oferta personalizada o concertar una demostración de la máquina. ¡Póngase en contacto con nosotros!
