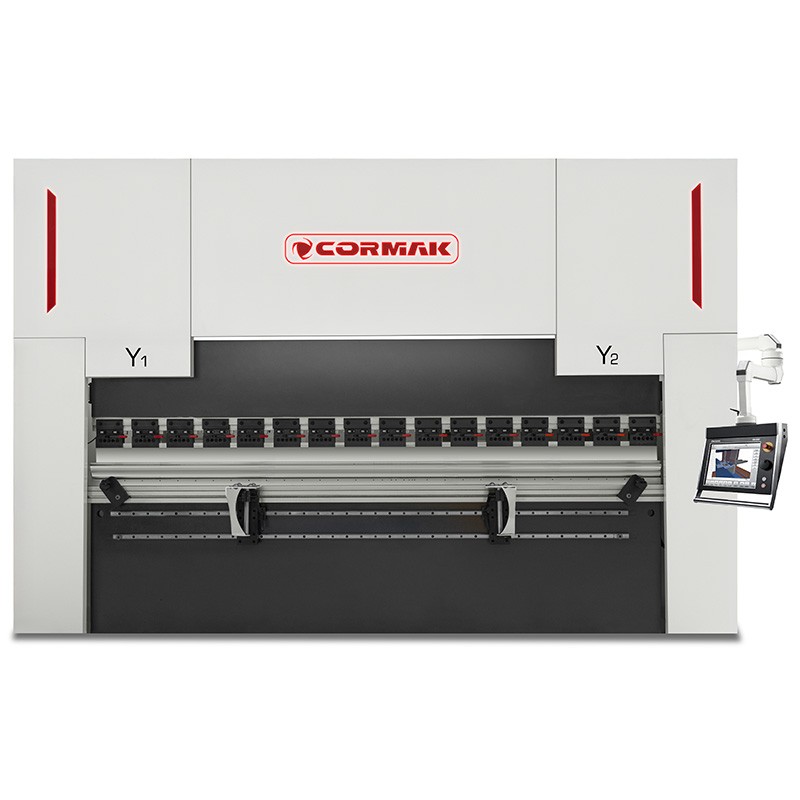

La configuración presentada constituye el equipamiento elegido con mayor frecuencia por los Clientes: una solución probada y eficaz para la producción en serie
Características principales:
-
Soportes delanteros: 2 unidades sobre guías lineales, que garantizan estabilidad durante las operaciones de plegado
-
Ajuste del eje Y1, Y2: automático
-
Ajuste del tope trasero (eje X): servomotor con encoders
-
Ajuste del eje R: servomotor con encoders
-
Compensación automática de la flecha de deflexión
-
Sujeción: montaje rápido tipo AMADA, que permite cambios rápidos de herramientas
Las configuraciones disponibles se adaptan a las necesidades de producción y al tipo de piezas mecanizadas; la especificación de las máquinas se determina individualmente en función de la aplicación y de los requisitos tecnológicos.
Parámetros técnicos
| Espesor máx. de chapa plegada (S235) |
hasta 3.0mm |
| Fuerza nominal |
400kN |
| Longitud máxima de chapa plegada |
2000mm |
| Profundidad de garganta |
200mm |
| Carrera máxima de la viga móvil |
100mm |
| Altura máxima de apertura |
300mm |
| Distancia entre montantes |
1600mm |
| Recorrido del tope trasero |
600mm |
| Potencia del motor |
4.0kW |
| Longitud |
2400mm |
| Anchura |
1500mm |
| Altura |
2400mm |
| Peso |
2,850kg |
Ajuste automático del recorrido de los topes (eje X) y del eje R (en opción manual). El eje R facilita el plegado de radios mayores, por ejemplo mediante el sistema escalonado.
Opcionalmente, ajuste de los dedos en los ejes Z1,Z2,R1,R2,X1,X2 mediante servomotores.
Para que el efecto del plegado escalonado realizado sea satisfactorio, es necesario efectuar ciertos cálculos que requieren el conocimiento de varios de los parámetros más importantes relacionados con el proceso de plegado; estos son:
- Longitud del arco: distancia entre los extremos de la curva de la parte plegada de la chapa, medida por el lado interior del pliegue;
- Número de pliegues: número de pliegues individuales que deben realizarse para obtener una chapa plegada con un radio determinado; cuanto mayor sea el número de pliegues, menor será el ángulo de cada pliegue y, en consecuencia, más suave será el arco;
- Distancia entre pliegues: distancia entre los pliegues individuales realizados durante el proceso.
Aunque todo el proceso de plegado escalonado pueda parecer bastante complejo, las máquinas y el software disponibles en CORMAK ya se encuentran en un nivel de avance tal que, en muchos aspectos, sustituyen completamente al operario.
Compensación automática de la flecha de deflexión
Garantiza el mismo ángulo de plegado en toda la longitud de plegado
Compensación manual de la flecha de deflexión (opción)
Garantiza el mismo ángulo de plegado en toda la longitud de plegado - (opción)
Componentes de alta calidad:
- Componentes del sistema eléctrico de la marca Schneider/Delta/Eaton
Control y funcionalidad:

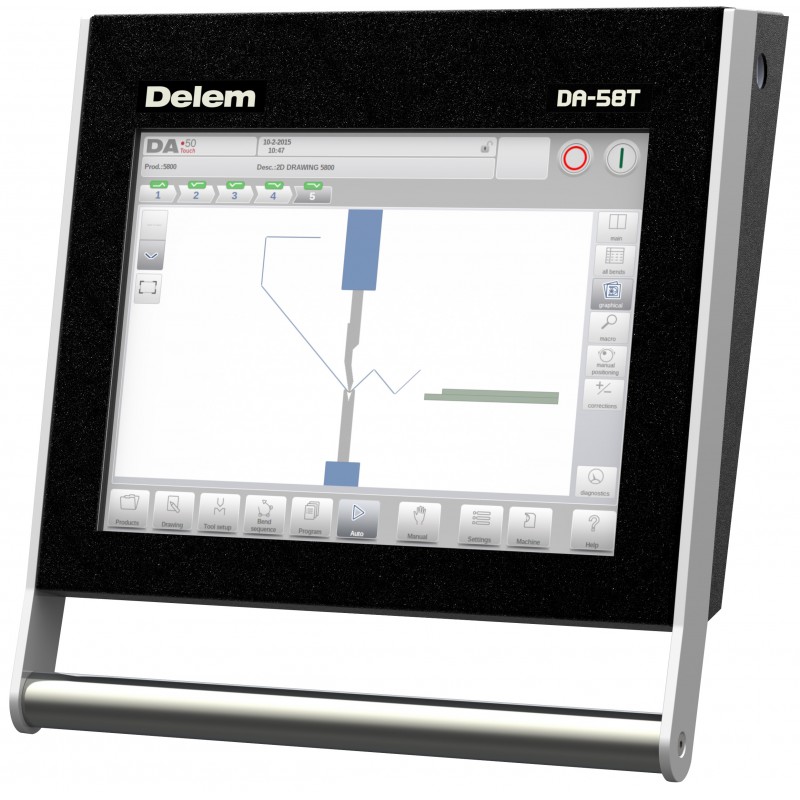

DELEM DA-58T
- equipado con pantalla táctil de 17", instalada en un brazo móvil, que permite libertad de trabajo en toda el área de trabajo de la máquina
- Programabilidad: posibilidad de guardar hasta 2000 programas, con 30 pasos en cada uno, lo que permite una adaptación flexible a diferentes tareas
- Manejo ergonómico: el menú intuitivo con abreviaturas en inglés facilita una rápida puesta en marcha
En opción también están disponibles los controles DELEM DA-53T+2D, DA-66T y DA-69T, o CYBELEC 12
DA-53T+2D
Pantalla
- táctil TFT LCD de 10.1"
- en color
Software externo
- licencia offline Profile-53TL para puesto de trabajo (creación de secuencias de plegado en PC)
Sistema
- sistema operativo Windows
- procesador de 200MHz
- memoria interna de 1GB
- comandos del sistema
- lógica de control que excluye colisiones entre los distintos ejes de trabajo
Funciones
- biblioteca de punzones y matrices /30 punzones & 60 matrices/ - biblioteca descriptiva y gráfica
- biblioteca de programas con posibilidad de vista gráfica y catalogación de productos
- base de materiales /posibilidad de introducir nuevos tipos de materiales plegados/
- creación del dibujo de la pieza plegada en la pantalla del control /2D/
- creación del programa de plegado a partir del dibujo del producto introducido /2D/
- trabajo en la máquina con posibilidad de vista 2D en tiempo real de la secuencia de plegado
- simulación de plegado 2D en pantalla con vista de colisiones /simulación paso a paso/
- sistema de mensajes de advertencia /por ejemplo, en caso de superar la resistencia de las herramientas/
- posibilidad de cambiar el orden de plegado y modificar los distintos pasos del programa
- posibilidad de introducir y guardar correcciones en la memoria
- posibilidad de trabajar en modo manual
- posibilidad de posicionamiento manual de los distintos ejes del tope
- lógica de control que excluye colisiones entre los distintos ejes X, R, Y1, Y2
- cálculo automático de la carrera de la viga de plegado
- cálculo automático de la fuerza de plegado en función del tipo de material plegado
- cálculo automático de la posición del tope
- cálculo automático del radio interior y del desarrollo del material
- posibilidad de crear copias de seguridad de productos y herramientas
- puerto USB
DA-58T
Pantalla
- táctil TFT LCD de 17"
- en color
Software externo
- licencia offline Profile-53TL para puesto de trabajo (creación de secuencias de plegado en PC)
Sistema
- sistema operativo Windows
- procesador de 200MHz
- memoria operativa de 4Mb
- número máx. de programas: 9999 (máx. 25 pasos)
- número máx. de repeticiones de paso: 99
- comandos del sistema
- lógica de control que excluye colisiones entre los distintos ejes de trabajo
Funciones
- biblioteca de punzones y matrices /30 punzones & 60 matrices/
- biblioteca descriptiva y gráfica
- biblioteca de programas con posibilidad de vista gráfica y catalogación de productos
- base de materiales /posibilidad de introducir nuevos tipos de materiales plegados/
- creación del dibujo de la pieza plegada en la pantalla del control /2D/
- creación del programa de plegado a partir del dibujo del producto introducido /2D/
- trabajo en la máquina con posibilidad de vista 2D en tiempo real de la secuencia de plegado
- simulación de plegado 2D en pantalla con vista de colisiones /simulación paso a paso/
- sistema de mensajes de advertencia /por ejemplo, en caso de superar la resistencia de las herramientas/
- posibilidad de cambiar el orden de plegado, modificar los distintos pasos del programa y de introducir y guardar correcciones en la memoria
- posibilidad de trabajar en modo manual
- posibilidad de posicionamiento manual de los distintos ejes del tope; lógica de control que excluye colisiones entre los distintos ejes X, R, Y1, Y2,
- cálculo automático de la carrera de la viga de plegado
- cálculo automático de la fuerza de plegado en función del tipo de material plegado
- cálculo automático de la posición del tope
- cálculo automático del radio interior y del desarrollo del material
- posibilidad de crear copias de seguridad de productos y herramientas
- puerto USB
- posibilidad de crear copias de seguridad de productos y herramientas
DA-66T
Pantalla
- táctil TFT LCD de 17"
- en color
Software externo
- licencia LITE T2D para puesto de trabajo (creación de secuencias de plegado en PC)
Sistema
- control intuitivo con comandos del sistema
- sistema operativo Windows CE estable
- memoria operativa de 64Mb
- número máx. de programas: 1000 /1Gb/
- número máx. de repeticiones de paso: 99
Funciones
- creación del dibujo de la pieza plegada en la pantalla del control (2D)
- creación automática del programa de plegado a partir del dibujo del producto (2D)
- cálculo automático de la carrera de la viga y de la fuerza de plegado en función del material
- ajuste automático del tope según el programa de plegado y visualización 3D del proceso de plegado (simulación paso a paso)
- ajuste automático de los dedos del tope detrás del segmento indicado de punzón y matriz
- mensajes de colisión de la herramienta con el material
- mensajes de advertencia sobre superación de la fuerza admisible de presión de las herramientas
- posibilidad de cambiar el orden de los pliegues
- cálculo automático del desarrollo de la chapa
- posibilidad de corregir los distintos pasos del programa
- posibilidad de cambiar el orden de plegado y corregir los distintos pasos
- posibilidad de control manual de los distintos ejes del tope (rueda de navegación)
- posibilidad de trabajar en modo manual
- base de materiales
- biblioteca de punzones y matrices
- biblioteca de programas con posibilidad de vista gráfica y catalogación de productos
- contador de carreras y de horas de trabajo
- puerto USB
- posibilidad de crear copias de seguridad de productos y herramientas
DA-69T
Pantalla
- táctil TFT LCD de 17"
- en color
Software externo
- licencia LITE T3D para puesto de trabajo (creación de secuencias de plegado en PC)
Sistema
- control intuitivo con comandos del sistema
- sistema operativo Windows CE estable
- memoria operativa de 64Mb
- número máx. de programas: 1000 /1Gb/
- número máx. de repeticiones de paso: 99
Funciones
- importación de archivos DXF,
- importación de funciones 3D a IGES & SAT desde el programa LITE T3D
- creación del dibujo de la pieza plegada en la pantalla del control (3D)
- creación automática del programa de plegado a partir del dibujo del producto (3D)
- cálculo automático de la carrera de la viga y de la fuerza de plegado en función del material
- ajuste automático del tope según el programa de plegado
- visualización 3D del proceso de plegado (simulación paso a paso)
CYBELEC 12
Pantalla
- táctil TFT LCD de 12"
- en color
Sistema
- control intuitivo con comandos del sistema
- sistema operativo Windows CE estable
- número máx. de punzones: 100
- número máx. de punzones: 100
- número máx. de programas: 300
- número máx. de repeticiones de paso: 24
- número máx. de materiales: 10
Funciones
- interfaz HMI fácil de usar
- dibujo gráfico del perfil 2D y visualización 3D
- secuencia automática de plegado
- máxima precisión de plegado gracias a algoritmos avanzados
- Tandem
- importación de herramientas.
- Plegado inicial / final.
- Compatible con medición de ángulo.
- Compatible con lector de códigos de barras
- Industria 4.0 configurable
*El precio indicado se refiere exclusivamente a la máquina, sin incluir equipamiento opcional/adicional, instalación, transporte ni formación; le rogamos que contacte con nuestro asesor para obtener más información.
La máquina combina tecnología avanzada con facilidad de manejo, lo que la convierte en una elección ideal tanto para tareas manuales de precisión como para un trabajo en serie eficiente. Los componentes de alta calidad y los sistemas avanzados de seguridad garantizan fiabilidad y seguridad de uso.
Seguridad
Sistema de seguridad láser
Solo con nosotros, de serie, un sistema de seguridad láser de la más alta clase que protege al operario y acelera más del doble el proceso de plegado.
¡No escatimamos en seguridad! Conexiones hidráulicas y válvulas de seguridad de la más alta calidad.
Tenga cuidado con las pseudo protecciones del tipo puertas o cortinas fotoeléctricas, ya que no son conformes con las normas CE y exponen a los trabajadores al riesgo de sufrir daños para la salud. ¡Usted, como empresario, es responsable de la salud de su trabajador!
Protecciones de seguridad conformes con CE
Ergonomía y ventajas adicionales:
- Controlador móvil sobre brazo articulado
- Iluminación LED: aumenta el confort y la seguridad de trabajo
- Soportes sobre guías lineales
- Soportes seguidores (opción)
*El precio indicado se refiere exclusivamente a la máquina, sin incluir equipamiento opcional/adicional, instalación, transporte ni formación; le rogamos que contacte con nuestro asesor para obtener más información.
Los soportes seguidores con servomotores permiten plegar chapas de mayores dimensiones que, junto con el momento de plegado, elevan la chapa en ángulo para que el arco plegado no se deforme y mantenga el ángulo establecido.
▶
