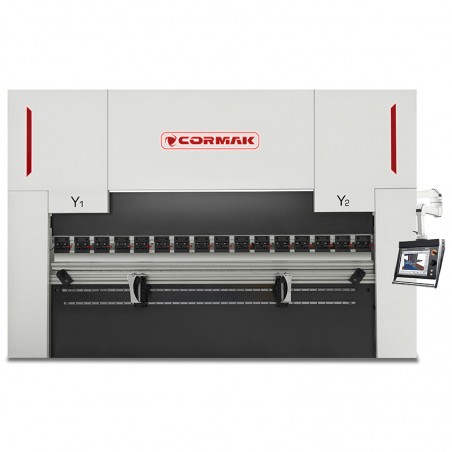

La configuración presentada constituye el equipamiento elegido con mayor frecuencia por los clientes: una opción probada y eficiente para la producción en serie

• Soportes delanteros: 2 unidades sobre guías lineales, que garantizan estabilidad durante las operaciones de plegado

• Ajuste de los ejes Y1, Y2: servomotor con encoders

• Ajuste del tope trasero (eje X): servomotor con encoders

• Ajuste del eje R: servomotor con encoders

• Compensación automática de la flecha de deflexión

• Sujeción del punzón de doble cara : montaje rápido tipo AMADA, que permite cambios rápidos de herramientas

Las configuraciones disponibles se adaptan a las necesidades de producción y al tipo de piezas mecanizadas; la especificación de las máquinas se determina individualmente según la aplicación y los requisitos tecnológicos.

Parámetros técnicos

Ajuste automático del recorrido del tope trasero (eje X) y del eje R (en opción manual). El eje R facilita el plegado de radios mayores, por ejemplo mediante sistema escalonado.

Opcionalmente, ajuste de dedos en los ejes Z1,Z2,R1,R2,X1,X2 mediante servomotores.

Para que el resultado del plegado escalonado sea satisfactorio, es necesario realizar ciertos cálculos que requieren conocer varios de los parámetros más importantes relacionados con el proceso de plegado; estos son:

• Longitud del arco: distancia entre los extremos de la curva de la parte plegada de la chapa, medida por la cara interior del plegado;
• Número de plegados: número de plegados individuales que deben realizarse para obtener una chapa doblada con un radio determinado; cuanto mayor sea el número de plegados, menor será el ángulo de cada plegado y, como resultado, más suave será el arco;
• Distancia entre plegados: distancia entre los plegados individuales realizados durante el proceso.

Aunque todo el proceso de plegado escalonado pueda parecer bastante complejo, las máquinas y el software disponibles en CORMAK ya están tan avanzados que, en muchos aspectos, sustituyen completamente al operario.

Compensación automática de la flecha de deflexión

Garantiza el mantenimiento del mismo ángulo de plegado en toda la longitud de plegado - (opción)

Compensación manual de la flecha de deflexión (opción)

Garantiza el mantenimiento del mismo ángulo de plegado en toda la longitud de plegado - (opción)

*El precio indicado se refiere exclusivamente a la máquina, sin incluir equipamiento opcional/adicional, instalación, transporte ni formación; le rogamos que contacte con nuestro asesor para obtener más información.

Componentes de alta calidad:

• Componentes del sistema eléctrico de la marca Schneider/Delta/Eaton



Control y funcionalidad:

DELEM DA-58T

• equipado con una pantalla táctil de 10", instalada en un brazo móvil, que permite libertad de trabajo en toda el área de trabajo de la máquina
• Programabilidad: posibilidad de guardar hasta 2000 programas, con 30 pasos en cada uno, lo que permite una adaptación flexible a distintas tareas
• Manejo ergonómico: menú intuitivo con abreviaturas en inglés que facilita una rápida puesta en marcha

En opción también están disponibles los controles DELEM DA-53T+2D, DA-66T y DA-69T, o CYBELEC 12

DA-53T+2D

Pantalla

• táctil TFT LCD de 10.1"
• en color

Software externo

• licencia de puesto offline Profile-53TL opcional (creación de secuencias de plegado en PC)

Sistema

• sistema operativo Windows
• procesador de 200MHz
• memoria interna de 1GB
• comandos disponibles
• lógica de control que excluye colisiones entre los distintos ejes de trabajo

Funciones

• biblioteca de punzones y matrices /30 punzones & 60 matrices/ - biblioteca descriptiva y gráfica
• biblioteca de programas con posibilidad de vista gráfica y catalogación de productos
• base de materiales /posibilidad de introducir nuevos tipos de materiales plegados/
• creación del dibujo del elemento plegado en la pantalla del control /2D/
• creación del programa de plegado a partir del dibujo introducido del producto /2D/
• trabajo en la máquina con visualización 2D en tiempo real de la secuencia de plegado
• simulación de plegado 2D en pantalla con vista de colisiones /simulación paso a paso/
• sistema de mensajes de advertencia /p. ej., por superar la resistencia de las herramientas/
• posibilidad de cambiar el orden de plegado y modificar los distintos pasos del programa
• posibilidad de introducir y guardar correcciones en la memoria
• posibilidad de trabajar en modo manual
• posibilidad de posicionamiento manual de los distintos ejes del tope
• lógica de control que excluye colisiones entre los distintos ejes X, R, Y1, Y2
• cálculo automático de la carrera de la viga de plegado
• cálculo automático de la fuerza de plegado en función del tipo de material plegado
• cálculo automático de la posición del tope
• cálculo automático del radio interior y del desarrollo del material
• posibilidad de crear copias de seguridad de productos y herramientas
• puerto USB

DA-58T

Pantalla

• táctil TFT LCD de 15"
• en color

Software externo

• licencia de puesto offline Profile-53TL opcional (creación de secuencias de plegado en PC)

Sistema

• sistema operativo Windows
• procesador de 200MHz
• memoria operativa de 4Mb
• número máx. de programas: 9999 (máx. 25 pasos)
• número máx. de repeticiones del paso: 99
• comandos disponibles
• lógica de control que excluye colisiones entre los distintos ejes de trabajo

Funciones

• biblioteca de punzones y matrices /30 punzones & 60 matrices/
• biblioteca descriptiva y gráfica
• biblioteca de programas con posibilidad de vista gráfica y catalogación de productos
• base de materiales /posibilidad de introducir nuevos tipos de materiales plegados/
• creación del dibujo del elemento plegado en la pantalla del control /2D/
• creación del programa de plegado a partir del dibujo introducido del producto /2D/
• trabajo en la máquina con visualización 2D en tiempo real de la secuencia de plegado
• simulación de plegado 2D en pantalla con vista de colisiones /simulación paso a paso/
• sistema de mensajes de advertencia /p. ej., por superar la resistencia de las herramientas/
• posibilidad de cambiar el orden de plegado, modificar los distintos pasos del programa y de introducir y guardar correcciones en la memoria
• posibilidad de trabajar en modo manual
• posibilidad de posicionamiento manual de los distintos ejes del tope; lógica de control que excluye colisiones entre los distintos ejes X, R, Y1, Y2,
• cálculo automático de la carrera de la viga de plegado
• cálculo automático de la fuerza de plegado en función del tipo de material plegado
• cálculo automático de la posición del tope
• cálculo automático del radio interior y del desarrollo del material
• posibilidad de crear copias de seguridad de productos y herramientas
• puerto USB
• posibilidad de crear copias de seguridad de productos y herramientas

DA-66T

Pantalla

• táctil TFT LCD de 17”
• en color

Software externo

• licencia de puesto LITE T2D opcional (creación de secuencias de plegado en PC)

Sistema

• control intuitivo con comandos disponibles
• sistema operativo Windows CE estable
• memoria operativa de 64Mb
• número máx. de programas: 1000 /1Gb/
• número máx. de repeticiones del paso: 99

Funciones

• creación del dibujo del elemento plegado en la pantalla del control (2D)
• creación automática del programa de plegado a partir del dibujo del producto (2D)
• cálculo automático de la carrera de la viga y de la fuerza de plegado según el material
• ajuste automático del tope según el programa de plegado y visualización del proceso de plegado en 3D (simulación paso a paso)
• ajuste automático de los dedos del tope detrás del segmento indicado del punzón y la matriz
• mensajes de colisión entre la herramienta y el material
• mensajes de advertencia sobre la superación de la fuerza de presión admisible de las herramientas
• posibilidad de cambiar el orden de los pliegues
• cálculo automático del desarrollo de la chapa
• posibilidad de corregir los distintos pasos del programa
• posibilidad de cambiar el orden de plegado y corregir los distintos pasos
• posibilidad de control manual de los distintos ejes del tope (rueda de navegación)
• posibilidad de trabajar en modo manual
• base de materiales
• biblioteca de punzones y matrices
• biblioteca de programas con posibilidad de vista gráfica y catalogación de productos
• contador de carreras y horas de trabajo
• puerto USB
• posibilidad de crear copias de seguridad de productos y herramientas

DA-69T

Pantalla

• táctil TFT LCD de 17”
• en color

Software externo

• licencia de puesto LITE T3D opcional (creación de secuencias de plegado en PC)

Sistema

• control intuitivo con comandos disponibles
• sistema operativo Windows CE estable
• memoria operativa de 64Mb
• número máx. de programas: 1000 /1Gb/
• número máx. de repeticiones del paso: 99

Funciones

• importación de archivos DXF,
• importación de funciones 3D a IGES & SAT desde el programa LITE T3D
• creación del dibujo del elemento plegado en la pantalla del control (3D)
• creación automática del programa de plegado a partir del dibujo del producto (3D)
• cálculo automático de la carrera de la viga y de la fuerza de plegado según el material
• ajuste automático del tope según el programa de plegado
• visualización del proceso de plegado en 3D (simulación paso a paso)

CYBELEC 12

Pantalla

• táctil TFT LCD de 12”
• en color

Sistema

• control intuitivo con comandos disponibles
• sistema operativo Windows CE estable
• número máx. de punzones: 100
• número máx. de punzones: 100
• número máx. de programas: 300
• número máx. de repeticiones del paso: 24
• número máx. de materiales: 10

Funciones

• Interfaz HMI fácil de usar
• Dibujo gráfico del perfil en 2D y visualización en 3D
• Secuencia de plegado automática
• Máxima precisión de plegado gracias a algoritmos avanzados
• Tándem
• Importación de herramientas.
• Plegado inicial / final.
• Compatible con medición de ángulo.
• Compatible con lector de códigos de barras
• Industria 4.0 configurable

*El precio indicado se refiere exclusivamente a la máquina, sin incluir equipamiento opcional/adicional, instalación, transporte ni formación; le rogamos que contacte con nuestro asesor para obtener más información.

La máquina combina tecnología avanzada con facilidad de uso, lo que la convierte en una elección ideal tanto para tareas manuales precisas como para un trabajo en serie eficiente. Los componentes de alta calidad y las protecciones avanzadas garantizan fiabilidad y seguridad de uso.
