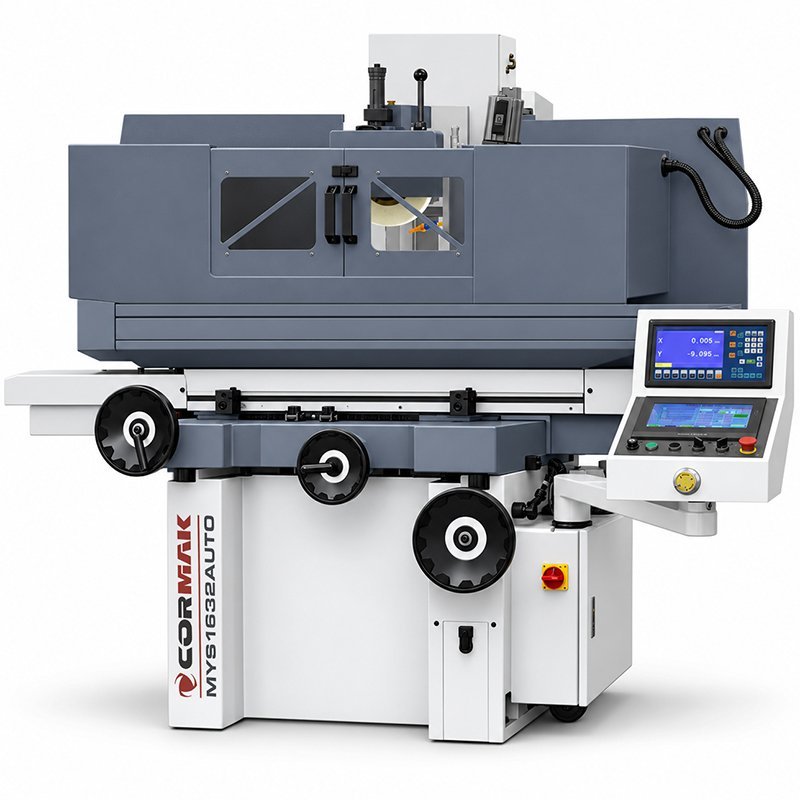

La rectificadora plana MYS1632 AUTO es una robusta máquina industrial para el rectificado preciso y repetible de superficies planas. La amplia mesa de trabajo de 915x400mm, el plato magnético de 800x400mm y el motor del husillo de 4,0kW garantizan un mecanizado estable también de piezas de mayor tamaño. El avance vertical automático, el sistema hidráulico y la refrigeración aumentan la comodidad de trabajo y facilitan la obtención de superficies de alta calidad.
La rectificadora plana MYS1632 AUTO es una rectificadora para metal industrial destinada al mecanizado preciso de superficies planas en producción, talleres de herramientas y departamentos de mantenimiento. La mesa de trabajo de 915x400mm, el plato magnético de 800x400mm, el motor del husillo con una potencia de 4,0kW y el servoaccionamiento del avance vertical forman una configuración preparada para el mecanizado preciso y repetible de piezas.

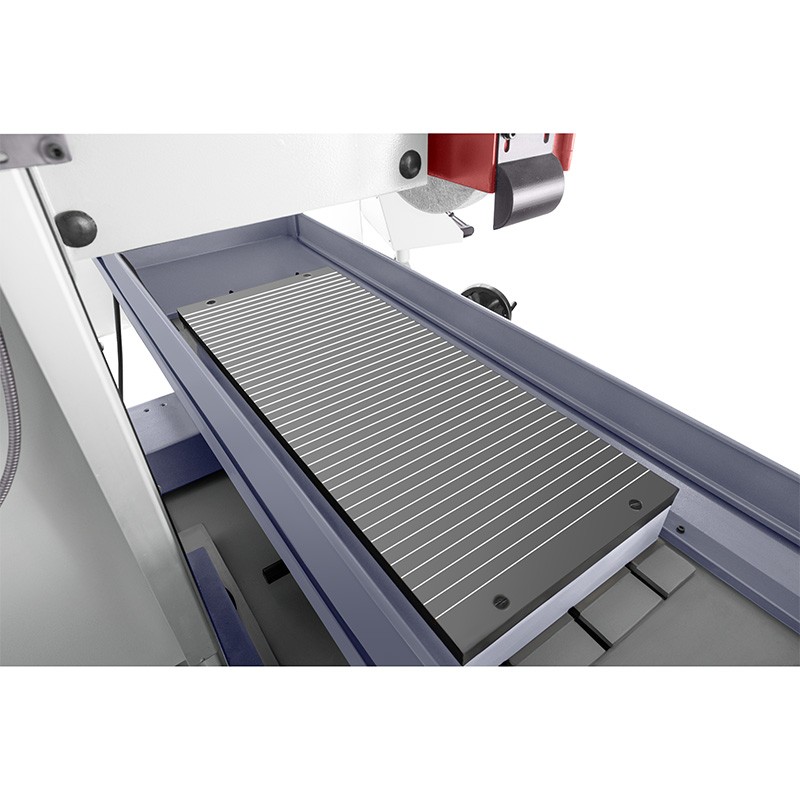

El modelo MYS1632 AUTO ha sido diseñado para rectificar superficies que requieren un guiado preciso de la mesa y un control exacto de la posición de la muela. La superficie de la mesa de trabajo es de 915x400mm y el desplazamiento máximo de la mesa de 760x480mm. El plato magnético de 800x400mm proporciona una amplia superficie de sujeción para elementos ferromagnéticos durante el rectificado.
La distancia máxima entre la mesa y el eje del husillo es de 525mm, mientras que entre el plato magnético y el eje del husillo es de 440mm. Estos parámetros permiten mecanizar piezas de diferentes alturas y utilizar el utillaje tecnológico adecuado.

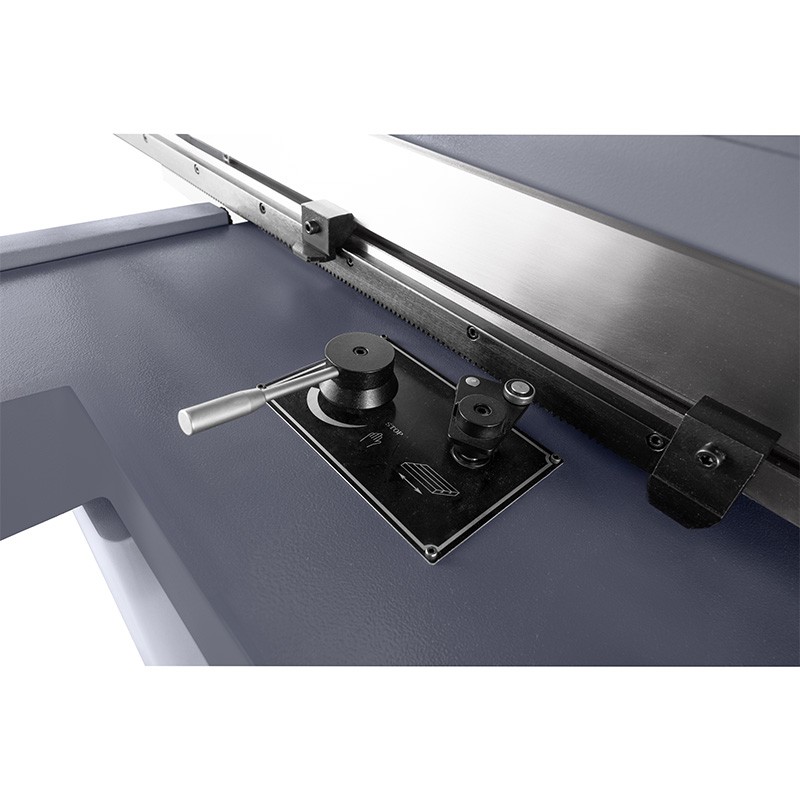

El avance del volante transversal es de 4mm/vuelta, con una graduación de 0,02mm, lo que permite controlar con precisión el ajuste durante la preparación del proceso de rectificado.
El avance vertical se realiza mediante MPG. Los valores de desplazamiento disponibles permiten pasar de movimientos de posicionamiento a un avance preciso durante el mecanizado de acabado. El sistema está accionado por un servomotor con una potencia de 0,75kW.
El accionamiento de la muela se realiza mediante un motor de husillo con una potencia de 4,0kW. A una frecuencia de 50Hz, la velocidad de la muela es de 1450, y la muela utilizada tiene unas dimensiones de 350x127x40mm.
El sistema de refrigeración ayuda a evacuar el calor de la zona de contacto entre la muela y la pieza, reduciendo la influencia de la temperatura sobre las condiciones del proceso.

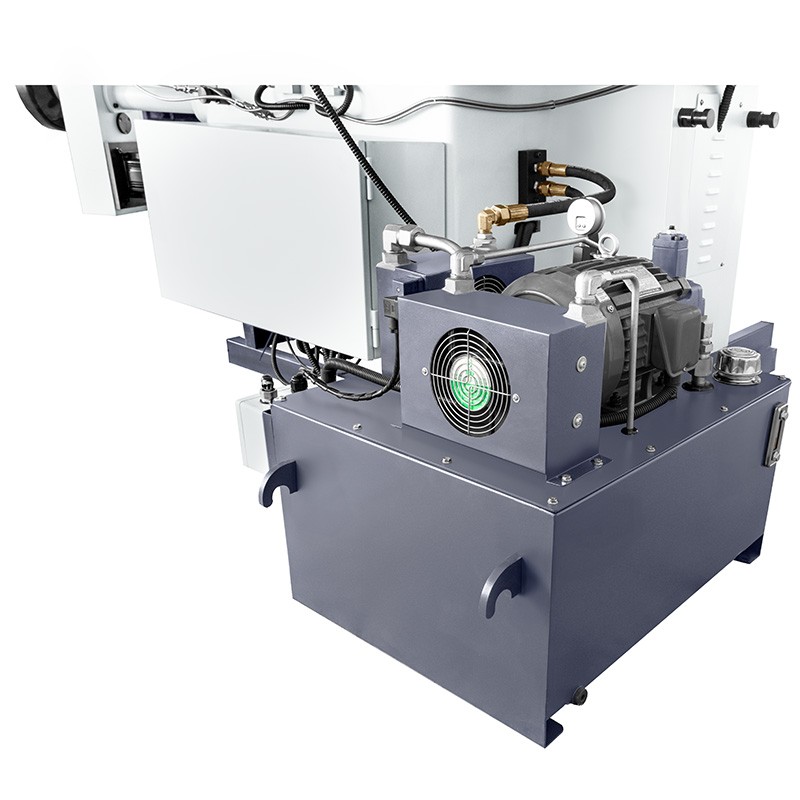

La rectificadora plana magnética MYS1632 AUTO está equipada con una unidad hidráulica accionada por un motor de 2,2kW. El depósito de aceite tiene una capacidad de 80L, mientras que la bomba de refrigerante tiene una potencia de 0,09kW.
MYS1632 AUTO está destinada a plantas de mecanizado de metales, talleres de herramientas, producción unitaria y en serie, así como departamentos de mantenimiento. Puede utilizarse para rectificar placas, piezas de máquinas, elementos de herramientas, superficies de referencia, moldes y otras piezas que requieran un acabado preciso de superficies planas.
| Parámetros técnicos | |
|---|---|
| DIMENSIONES DE LA MESA | 915x400mm |
| DESPLAZAMIENTO MÁX. DE LA MESA | 860x440mm |
| TAMAÑO DEL PLATO MAGNÉTICO | 800x400mm |
| DISTANCIA MÁX. ENTRE LA MESA Y EL EJE DEL HUSILLO | 525mm |
| DISTANCIA MÁX. ENTRE EL PLATO MAGNÉTICO Y EL EJE DEL HUSILLO | 440mm |
| AVANCE DEL VOLANTE TRANSVERSAL / GRADUACIÓN | 4mm/vuelta, graduación 0,02mm |
| AVANCE VERTICAL MPG – GRADUACIÓN | 001 / 0,01 / 0,1 |
| AVANCE VERTICAL MPG | 0,1 / 1 / 10mm/vuelta |
| VELOCIDAD DE LA MUELA (50Hz) | 1450 |
| DIMENSIONES DE LA MUELA (d ext. x d int. x espesor) | 350x127x40mm |
| POTENCIA DEL MOTOR DEL HUSILLO | 4,0kW |
| SERVOMOTOR DEL AVANCE VERTICAL | 0,75kW |
| MOTOR DE LA UNIDAD HIDRÁULICA | 2,2kW |
| CAPACIDAD DEL DEPÓSITO DE ACEITE | 80L |
| BOMBA DE REFRIGERANTE | 0,09kW |
| PESO DE LA MÁQUINA | 2720kg |
| DIMENSIONES DE LA MÁQUINA | 2,82 x 2,05 x 1,91m |
*El precio indicado se refiere exclusivamente a la máquina, sin incluir equipamiento opcional/adicional, instalación, transporte ni formación; le rogamos que contacte con nuestro asesor para obtener más información.
La combinación de la mesa de 915x400mm, el plato magnético de 800x400mm, el accionamiento del husillo de 4,0kW, el sistema hidráulico y el servoaccionamiento vertical hace que la MYS1632 AUTO esté destinada al rectificado profesional y repetible de superficies planas. Contacte con un asesor de CORMAK para seleccionar la muela y el equipamiento adicional adecuados para los materiales mecanizados y los requisitos del proceso tecnológico.
