Nuestra moderna rectificadora para trabajo continuo es la clave para una producción eficaz. Equipada con un controlador programable SIEMENS PLC, permite un manejo de la máquina al más alto nivel. La estructura estable de la máquina garantiza un rectificado preciso, al tiempo que cumple con los últimos estándares de seguridad. Dos pares de guías del cabezal de husillo aseguran la estabilidad del proceso de rectificado, mientras que los avances automáticos en los 3 ejes y la lectura digital de serie hacen que la máquina sea fácil de manejar y precisa. Elija modernidad y eficiencia para su producción: elija nuestra rectificadora para trabajo continuo.

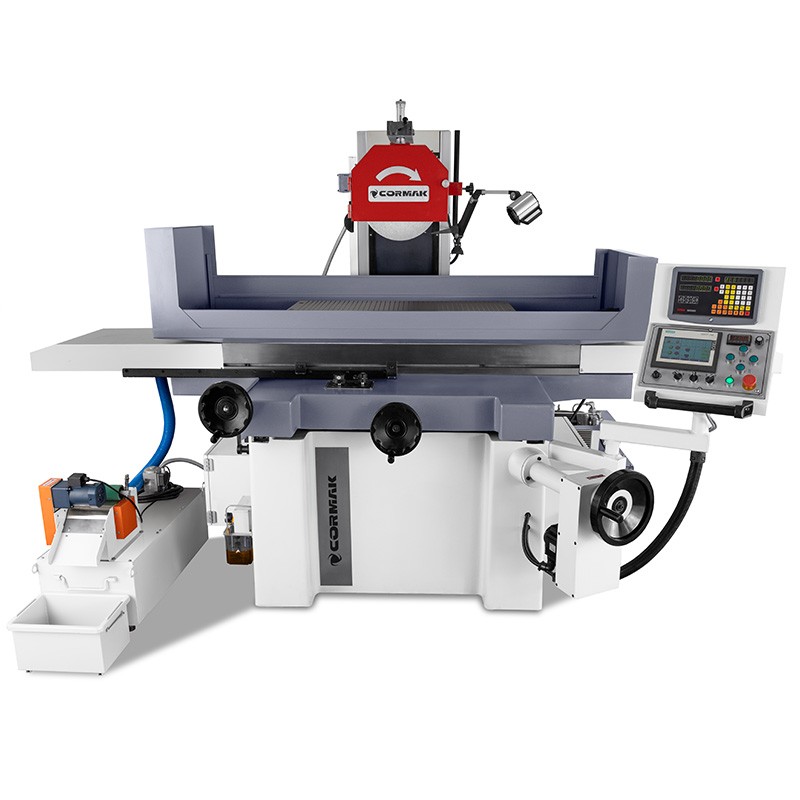

Lijadora de superficies 400x800 - CORMAK
La rectificadora de superficies 400x800 es un equipo avanzado diseñado para el rectificado de precisión de superficies planas en entornos industriales. Equipada con avances automáticos en tres ejes y una mesa magnética de 406x813 mm, garantiza una alta precisión y fiabilidad. Su sólida construcción y su capacidad para soportar cargas de hasta 500 kg la convierten en la elección ideal para aplicaciones de producción exigentes.
La rectificadora de superficies de 400 x 800 ha sido diseñada para ofrecer la máxima eficiencia y precisión en el mecanizado de metales. Gracias al uso de tecnologías modernas y componentes robustos, esta máquina destaca frente a otras rectificadoras de superficies disponibles en el mercado. A continuación se presentan las ventajas clave derivadas de sus especificaciones técnicas y su diseño, que le proporcionan una ventaja en entornos de producción:
La rectificadora plana de 400 x 800 se caracteriza por un diseño avanzado que combina durabilidad y funcionalidad. La bancada de la máquina, fabricada en fundición de alta calidad, garantiza rigidez y minimiza las vibraciones, lo cual es fundamental en el mecanizado de piezas pesadas. El husillo, con una velocidad de 1450 rpm y montado en rodamientos de precisión, funciona con una muela de 350 x 40 x 127 mm, lo que garantiza un mecanizado estable y uniforme. El sistema hidráulico controla los avances longitudinales de la mesa en un rango de 7 a 25 m/min, mientras que los avances transversales y verticales automáticos permiten un control preciso del movimiento con una precisión de hasta 0,005 mm. La mesa magnética de 406 x 813 mm garantiza una sujeción segura de las piezas, lo que agiliza el proceso de preparación para el mecanizado. El sistema de refrigeración integrado, con una bomba de 0,125 kW, disipa eficazmente el calor, evitando deformaciones térmicas y prolongando la vida útil de las herramientas. Los motores de accionamiento, incluidos el motor de la bomba de aceite de 2,2 kW y el accionamiento vertical de 0,5 kW, están optimizados para ofrecer eficiencia energética y un bajo nivel de ruido. Toda la estructura, con un peso de 3500 kg, destaca por la estabilidad y fiabilidad de la máquina en entornos industriales intensivos.
La rectificadora de superficies de 400 x 800 mm ofrece una precisión excepcional gracias a sus avanzados mecanismos de avance y control. El avance automático intermitente en un rango de 0,1 a 8 mm y el avance vertical de 0,005 mm permiten obtener tolerancias inferiores a 0,01 mm, lo cual es fundamental en la fabricación de componentes de precisión. El avance máximo de la mesa de 450 x 910 mm a una velocidad transversal de hasta 990 mm/min permite el mecanizado rápido de grandes superficies sin perder precisión. El disco de rectificado, con una velocidad de 1450 rpm, garantiza una eliminación uniforme del material, minimizando el desgaste de la herramienta y mejorando la calidad del acabado de la superficie. El sistema de lectura digital para los tres ejes elimina los errores manuales, reduciendo el tiempo de ajuste de la máquina y aumentando el rendimiento en los ciclos de producción. En comparación con otras rectificadoras planas, este modelo destaca por su elevada capacidad de carga de 500 kg, lo que permite mecanizar piezas más pesadas sin comprometer la precisión. La eficiencia energética de los motores y su sólida construcción minimizan los tiempos de inactividad, lo que convierte a esta rectificadora magnética de superficies en una herramienta eficaz para optimizar los procesos de producción.
La rectificadora de superficies 400x800 está diseñada para plantas de producción especializadas en el mecanizado de metales, como talleres de herramientas, fábricas de componentes de maquinaria y centros de servicio técnico. Es ideal para el rectificado de superficies planas de elementos como matrices, moldes de inyección, placas base o piezas de precisión que requieren una alta precisión dimensional. En entornos B2B, donde la repetibilidad y el rendimiento son fundamentales, esta rectificadora magnética para superficies planas es ideal tanto para la producción en serie como para la fabricación a medida, y es compatible con materiales como el acero, el hierro fundido o las aleaciones de aluminio. Su aplicación abarca también la regeneración de componentes desgastados en la industria pesada, donde la distancia máxima de 580 mm entre la mesa y el husillo permite el mecanizado de piezas de mayor tamaño. La máquina está especialmente recomendada para empresas que buscan automatizar los procesos de rectificado, gracias a los avances automáticos y a la lectura digital, que reducen la dependencia de las habilidades del operario.
| Tamaño de la mesa de trabajo | 406 x 813 mm |
| Avance máximo de la mesa | 450 x 910 mm |
| Orificio de la mesa | 14 x 3 mm |
| Velocidad de desplazamiento longitudinal de la mesa | 7~25 m/min |
| Distancia máxima entre la superficie de la mesa y el centro del husillo | 580 mm |
| Capacidad de carga máxima (incluido el portabrocas) | 500 kg |
| Avance automático intermitente (movimiento transversal de la mesa) | 0,1~8 mm |
| Avance acelerado (movimiento transversal de la mesa) | 990 mm/min |

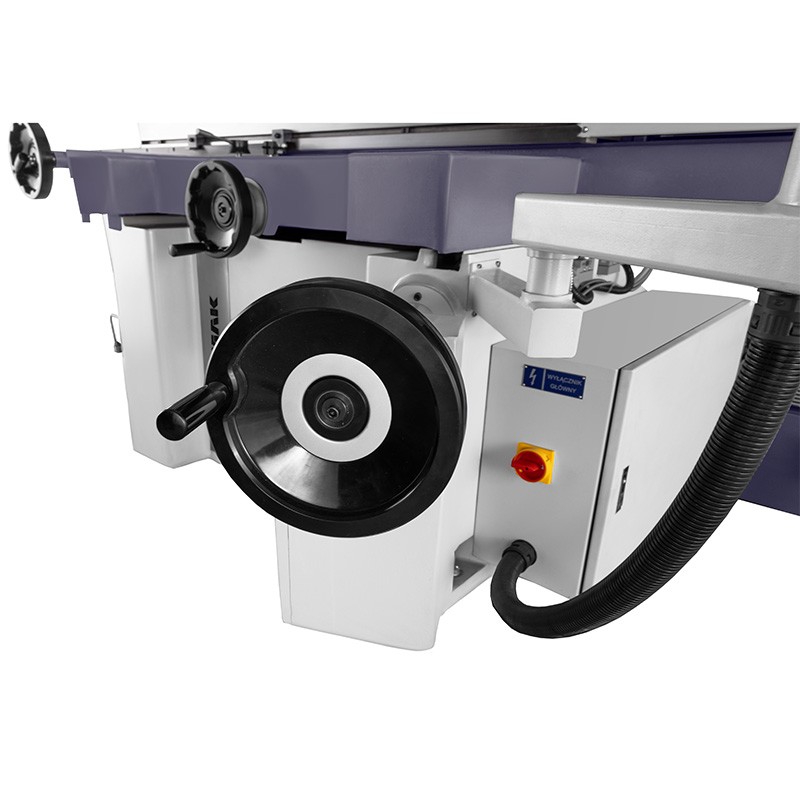

| Avance de la rueda manual | 0,02 (0,001") mm 5 (0,2") mm |

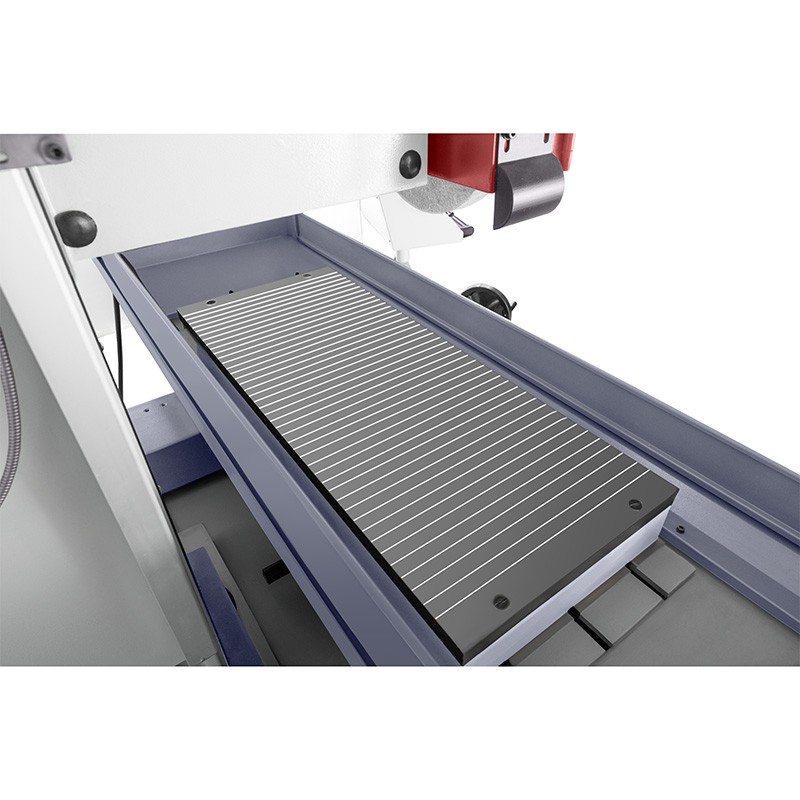

| Dimensiones de la mesa magnética | 400 x 800 mm |
| Tamaño de la rueda de esmerilado | 350 x 40 x 127 mm |
| Velocidad del disco abrasivo | 1450 rpm |
| Avance automático (movimiento vertical) | 0,005/0,01/0,02/0,03/0,04/0,05 mm |
| Avance acelerado (movimiento vertical) | 480 mm/min |
| Avance de la rueda manual (movimiento vertical) |
0,005 (0,0002") mm/div. 1 (0,04") mm/rev. |
| Motor del husillo | 5,5 kW |
| Motor de la bomba de aceite | 2,2 kW |
| Motor de la bomba de refrigeración | 0,125 kW |
| Accionamiento vertical del motor | 0,5 kW |
| Accionamiento transversal del motor | 0,04 kW |
| Peso bruto | 3500 kg |
| Dimensiones de la máquina | 3600 x 2400 x 2630 mm |
Esquema de posiciones extremas
| A | B | C |
| 3600 mm | 2630 mm | 2400 mm |
Póngase en contacto con nosotros para obtener un presupuesto detallado de la rectificadora de superficies de 400 x 800. Nuestros especialistas le ayudarán a elegir la configuración óptima adaptada a las características específicas de su planta de producción.
▶
▶
