Lijadora de superficies 400 x 1000 (406 x 1020)

Lijadora plana 400x1000 - CORMAK

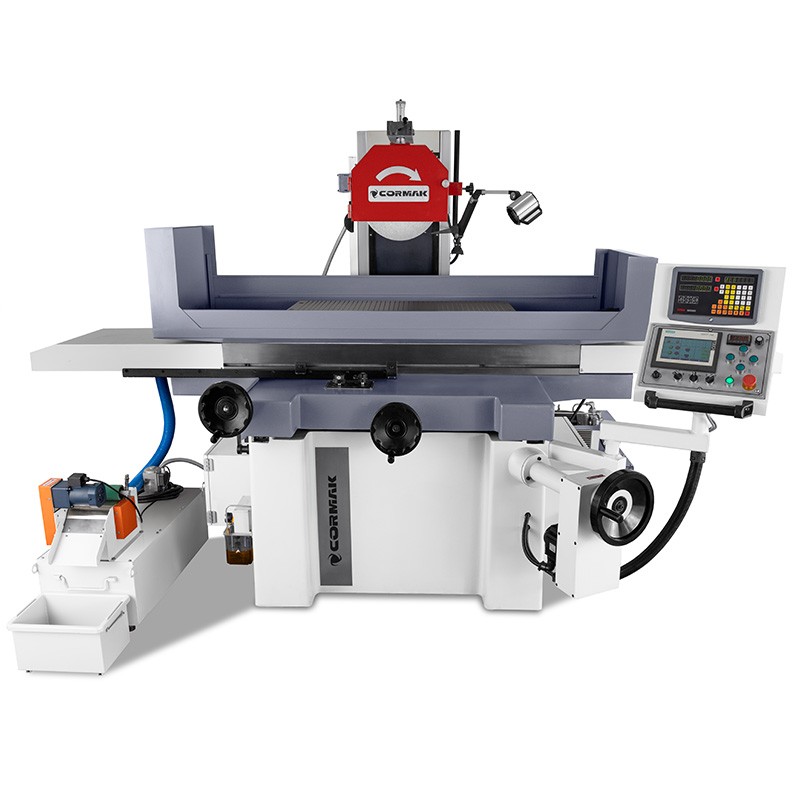

La rectificadora de superficies 400x1000 es un equipo avanzado diseñado para el rectificado de precisión de superficies planas en la industria de la maquinaria. Equipada con avances automáticos en tres ejes y lectura digital, garantiza una alta precisión de mecanizado sin renunciar a una construcción robusta. La ventaja clave de esta rectificadora magnética de superficies es su capacidad para soportar grandes cargas de hasta 600 kg, lo que la convierte en una herramienta fiable para aplicaciones de producción exigentes.

Principales ventajas de la máquina

La rectificadora de planos de 400x1000 destaca por sus parámetros, que se traducen directamente en eficiencia y durabilidad en el uso diario. A continuación se presentan las ventajas clave derivadas de su construcción y especificaciones técnicas:

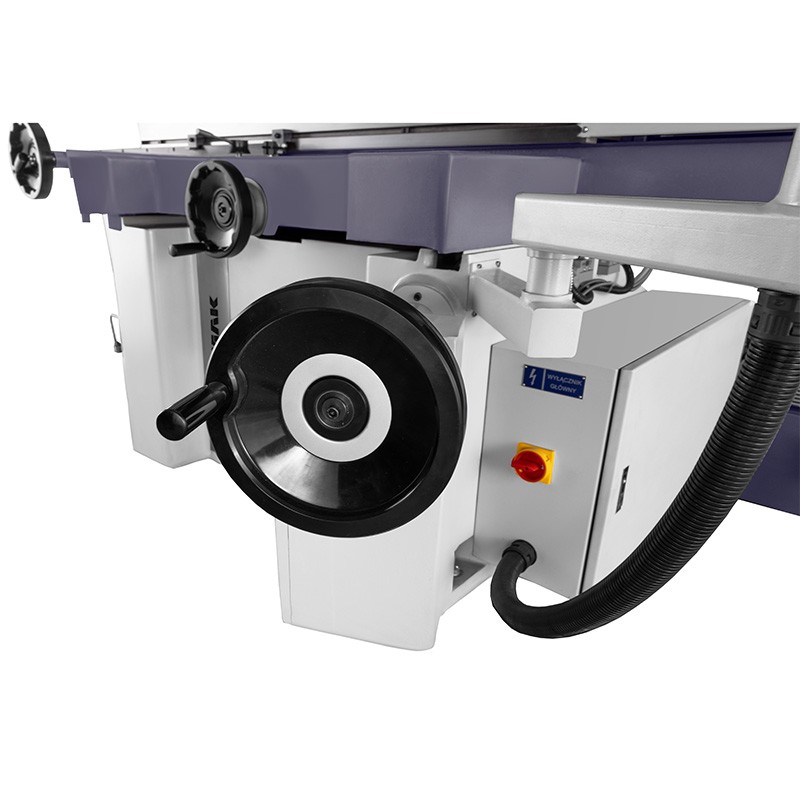

• Avances automáticos en tres ejes: Permiten un control preciso del movimiento de la mesa, reduciendo los errores del operador y aumentando la repetibilidad del mecanizado.

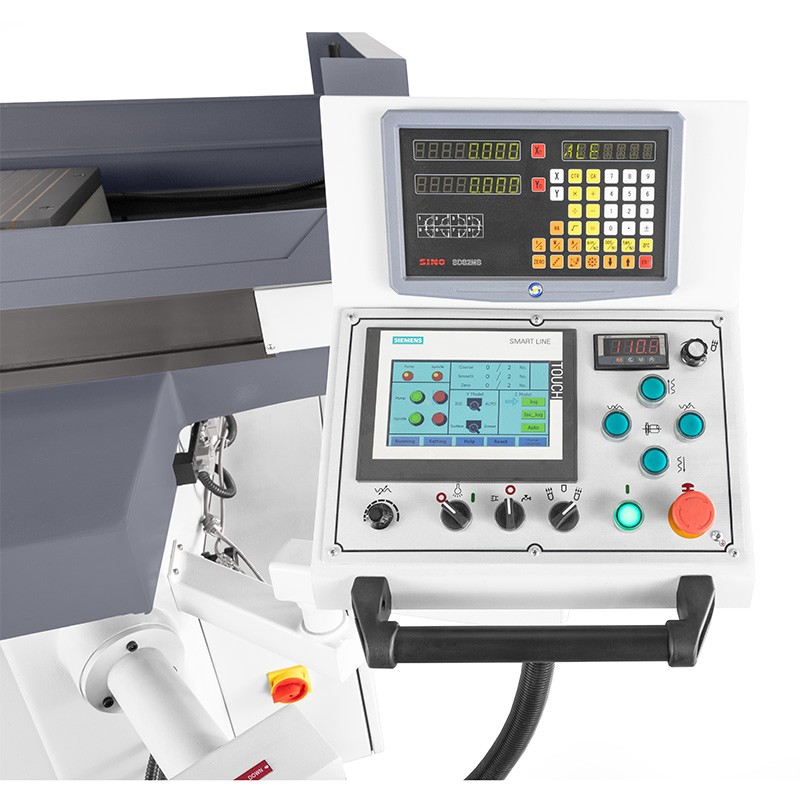

• Lectura digital: garantiza un control preciso de la posición, lo que minimiza las desviaciones y mejora la calidad del acabado superficial.
• Construcción robusta: Fabricada con materiales de alta resistencia, garantiza la estabilidad durante el trabajo con piezas pesadas de hasta 600 kg.
• Alta precisión: gracias a la velocidad del disco de lijado de 1450 rpm y a los avances verticales precisos de 0,005 mm, alcanza las tolerancias requeridas en la fabricación de precisión.
• Eficaz sistema de refrigeración: El sistema de refrigeración integrado evita el sobrecalentamiento, lo que prolonga la vida útil de las herramientas y mejora la calidad de la superficie rectificada.
• Motores de bajo consumo: El motor del husillo, con una potencia de 5,5 kW, garantiza un rendimiento óptimo con un bajo consumo energético, lo que reduce los costes operativos.

Construcción y tecnología

La rectificadora de planos de 400 x 1000 se basa en una sólida estructura de bancada que garantiza la rigidez y minimiza las vibraciones durante el mecanizado. El husillo, con una velocidad de 1450 rpm, está montado en rodamientos de precisión, lo que garantiza un funcionamiento estable de la muela de 350 x 40 x 127 mm. El sistema hidráulico controla los avances longitudinales de la mesa en un rango de 7 a 23 m/min, mientras que los avances transversales y verticales automáticos permiten un control preciso del movimiento. La mesa de trabajo, de 406 x 1020 mm, está equipada con una sujeción electromagnética, lo que facilita la fijación de las piezas y aumenta la seguridad. El sistema de refrigeración integrado, con una bomba de 0,14 kW, disipa eficazmente el calor, evitando deformaciones térmicas. Los accionamientos motorizados, incluidos el motor de la bomba de aceite de 2,2 kW y el accionamiento vertical de 1 kW, están optimizados para garantizar una larga vida útil y un bajo nivel de ruido. La estructura completa pesa 4000 kg, lo que destaca su estabilidad en entornos industriales de alta intensidad de trabajo. Esta tecnología convierte a la rectificadora magnética de superficies en la solución ideal para tareas que requieren fiabilidad a largo plazo.

Precisión y rendimiento

En la rectificadora de superficies de 400 x 1000, la precisión se debe directamente a los avanzados mecanismos de avance y control. El avance automático intermitente en el rango de 0,1 a 8 mm y el avance vertical a partir de 0,005 mm permiten alcanzar tolerancias inferiores a 0,01 mm, lo cual es fundamental en la producción de piezas con requisitos dimensionales exigentes. La productividad aumenta gracias al avance máximo de la mesa de 450 x 1130 mm a una velocidad de hasta 990 mm/min en movimiento transversal, lo que permite el mecanizado rápido de grandes superficies sin perder precisión. La muela abrasiva con velocidad óptima garantiza una eliminación uniforme del material, minimizando el desgaste y mejorando el acabado Ra por debajo de 0,2 μm. El sistema de lectura digital para tres ejes elimina los errores manuales, lo que reduce el tiempo de ajuste y aumenta el rendimiento en los ciclos de producción. En comparación con las rectificadoras planas estándar, este modelo ofrece una mayor capacidad de carga de 600 kg, lo que permite el mecanizado de piezas más pesadas sin comprometer la precisión. La eficiencia energética de los motores reduce los costes, y su sólida construcción minimiza las paradas por averías, lo que convierte a la máquina en una herramienta eficaz para la optimización de los procesos industriales.

Aplicaciones

La rectificadora plana 400x1000 está diseñada para plantas de producción especializadas en el mecanizado de metales, como talleres de herramientas, fábricas de maquinaria y centros de servicio técnico. Es ideal para el rectificado de superficies planas de componentes de maquinaria, matrices, moldes de inyección y piezas de precisión que requieren una alta precisión dimensional. En entornos B2B, donde la repetibilidad y el rendimiento son prioritarios, esta rectificadora magnética para superficies apoya la producción en serie y unitaria, trabajando con materiales como el acero, el hierro fundido o el aluminio. Su aplicación abarca también la regeneración de componentes desgastados en la industria pesada, donde la distancia máxima de 570 mm entre la mesa y el husillo permite el mecanizado de piezas de mayor tamaño. La máquina está especialmente recomendada para empresas que buscan automatizar los procesos de rectificado, donde los avances automáticos y la lectura digital reducen la dependencia de las habilidades del operario.

Datos técnicos

Esquema de posiciones extremas

Equipamiento de serie

• lectura digital para 3 ejes,

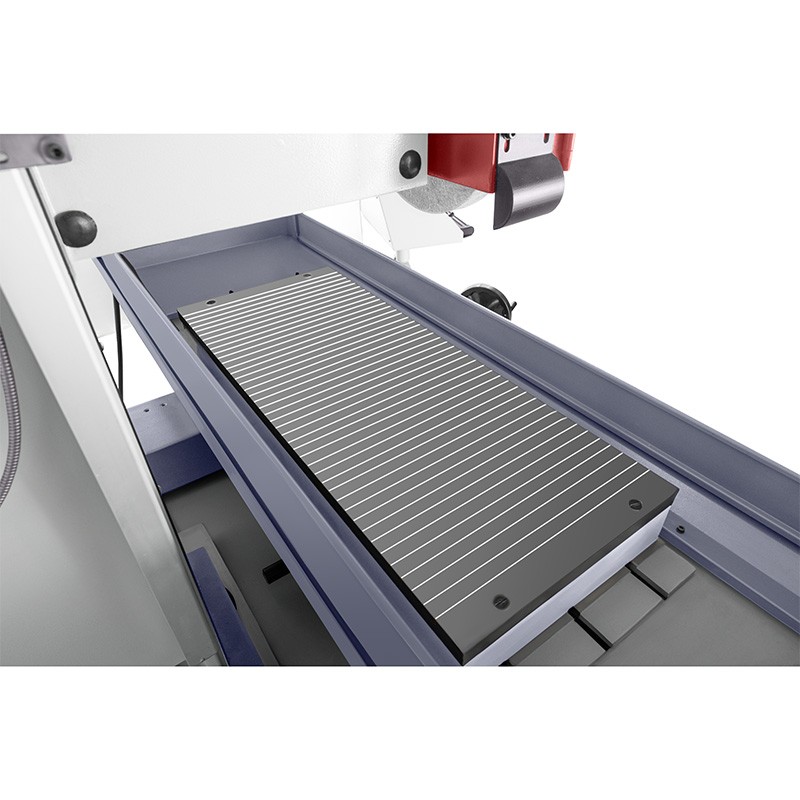

• mesa electromagnética de 406 x 1020 mm,
• disco de rectificado,
• eje para equilibrar el disco de amolado,
• soporte para disco de amolado,
• juego de herramientas,
• sistema de iluminación de 24 V,
• sistema de refrigeración,
• Manual de instrucciones en polaco,
• Declaración CE.

Equipamiento opcional

• Discos abrasivos adicionales de diferentes granulometrías,
• Sistema de filtración del refrigerante,
• Panel de control CNC avanzado,
• Ampliación de la garantía de servicio,
• Kit para rectificado en ángulo.

No dude en ponerse en contacto con nosotros para obtener una oferta detallada sobre la rectificadora para superficies de 400 x 1000. Nuestro equipo de especialistas le ayudará a elegir la configuración que mejor se adapte a las necesidades de su planta.
