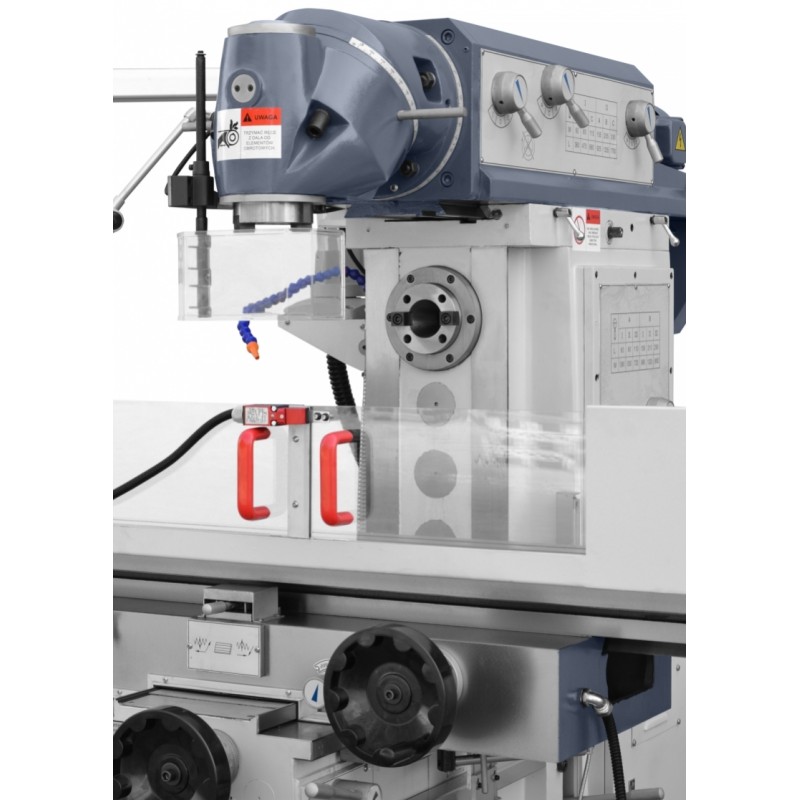

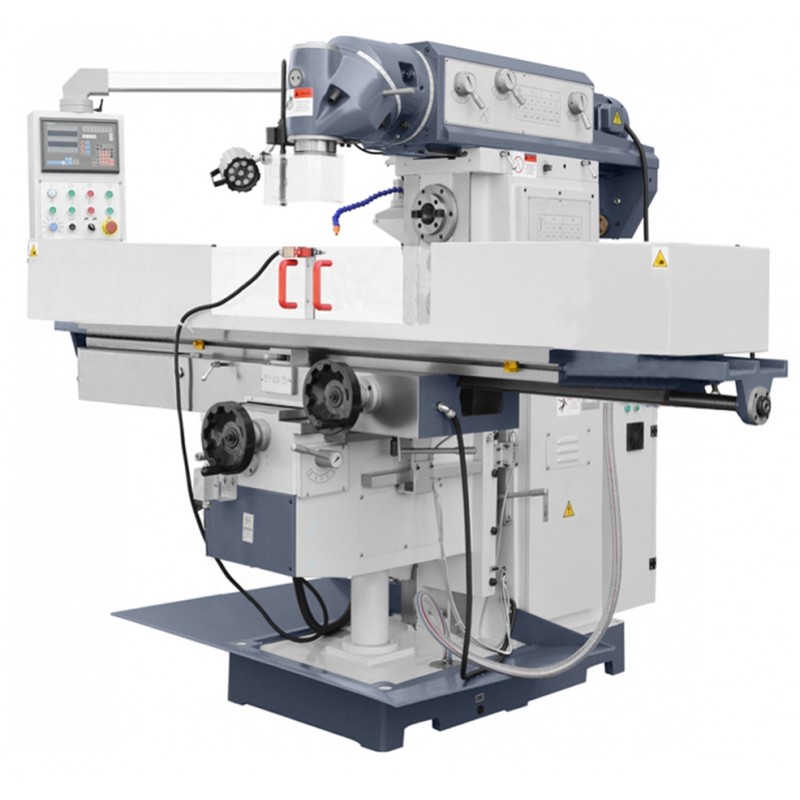

Fresadora Universal UWF 200 SERVO es una fresadora para metal industrial destinada al mecanizado intensivo de piezas de grandes dimensiones. La mesa de trabajo de 2000x400mm, los recorridos en los ejes X/Y/Z de 1600x490x460mm y el servoaccionamiento con un par de 15Nm proporcionan amplias posibilidades tecnológicas en producción unitaria, de series cortas y trabajos de taller.
La UWF 200 SERVO ha sido diseñada para empresas que requieren de una fresadora universal una gran área de trabajo, elevada estabilidad estructural y un control preciso de los movimientos de los ejes. El recorrido máximo de la mesa de 1600x490x460mm permite mecanizar piezas largas y pesadas, reduciendo la necesidad de reposicionarlas con frecuencia entre las distintas operaciones.
El servomotor de 15Nm instalado favorece un desplazamiento suave de la mesa y un posicionamiento preciso durante el mecanizado. El rango de avances en los ejes X/Y/Z, de 30-750 / 20-500 / 15-375mm/min respectivamente, permite adaptar la velocidad de trabajo al tipo de fresado, al material y a la herramienta utilizada.

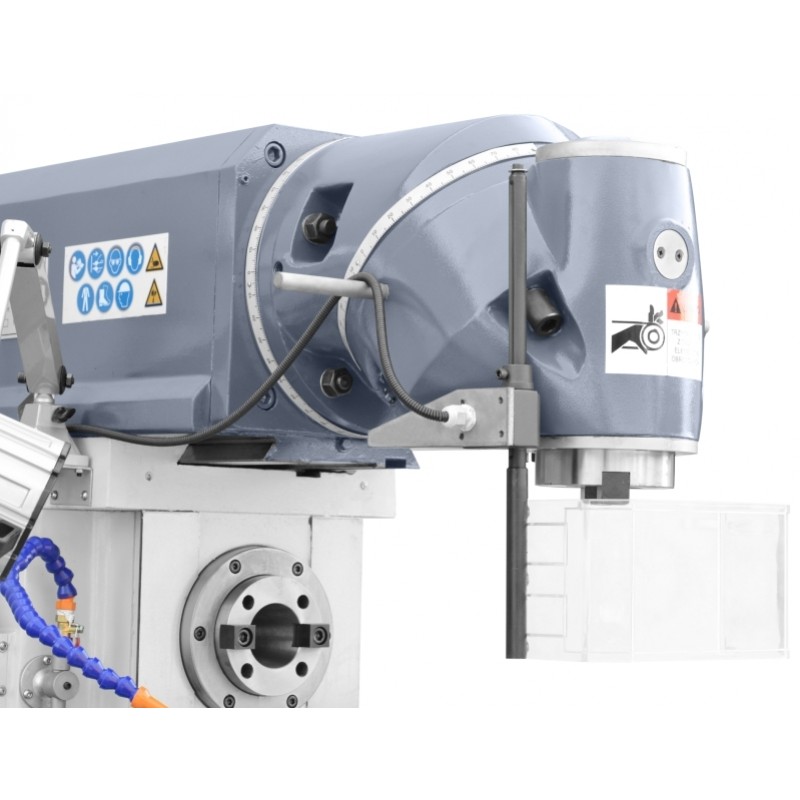

Uno de los elementos clave de su construcción es el cabezal giratorio de 360°, que permite posicionar libremente la herramienta respecto a la superficie mecanizada. Esta solución aumenta la flexibilidad del proceso y permite realizar operaciones en distintos ángulos sin necesidad de cambiar cada vez la sujeción de la pieza.
La electrónica Schneider Electric y los accionamientos SERVO se encargan del control de las funciones básicas de la máquina y del guiado estable de los ejes. El panel de control ha sido diseñado para facilitar un acceso rápido a los parámetros de trabajo, mientras que la amplia superficie de la mesa permite al operario preparar una configuración de mecanizado más completa.
La fresadora utiliza un cono de husillo 7:24 ISO50 tanto en disposición horizontal como vertical. Esta solución permite utilizar utillaje destinado a aplicaciones industriales más exigentes. El rango de velocidad es de 60-1750rpm para el husillo vertical y de 60-1800rpm para el horizontal, con 12 velocidades.

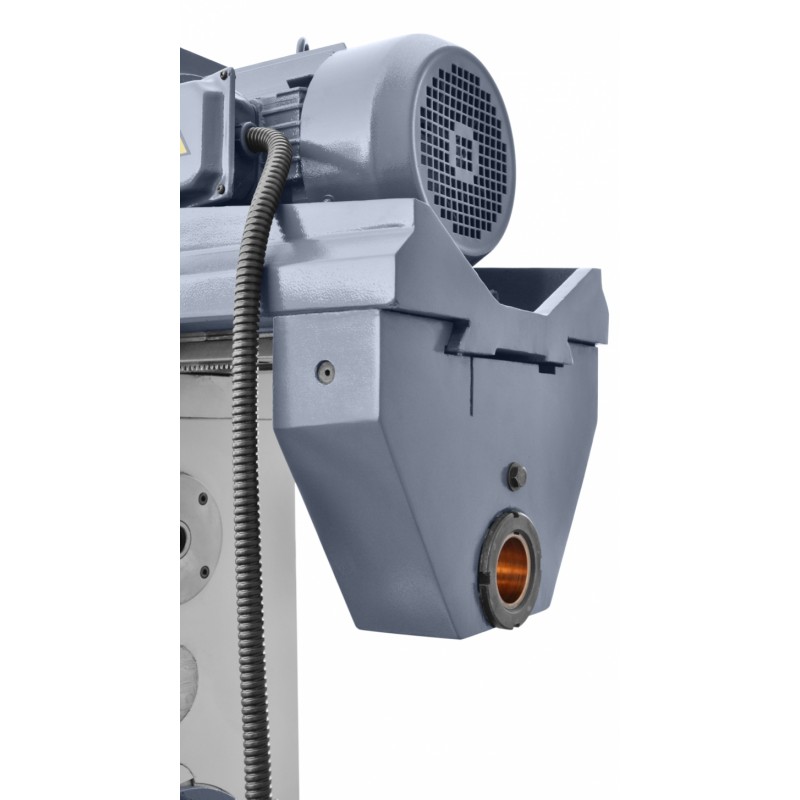

El motor horizontal de 7,5kW y el vertical de 5kW permiten adaptar el método de mecanizado a la geometría de la pieza y al tipo de operación realizada. Gracias a ello, la UWF 200 SERVO puede utilizarse para desbaste, fresado de superficies, ranuras y piezas que requieren mecanizado desde distintas direcciones.
El peso de la máquina, de 4.500kg, proporciona una base estructural adecuadamente estable durante el mecanizado. La distancia del husillo a la superficie de la mesa de 196-656mm y la distancia del husillo horizontal a la mesa de 20-480mm permiten adaptar el espacio de trabajo a diferentes alturas de pieza y configuraciones de herramientas.
El desplazamiento del brazo de 550mm aumenta adicionalmente las posibilidades de posicionamiento del cabezal respecto a la pieza mecanizada. En la práctica, esto se traduce en una mayor libertad para organizar el proceso tecnológico y en una reducción del número de operaciones preparatorias adicionales.
La Fresadora Universal UWF 200 SERVO se utiliza en plantas de producción, talleres de utillaje, talleres de reparación, empresas dedicadas a la fabricación de componentes de máquinas y departamentos de mantenimiento. Es adecuada para entornos en los que las fresadoras universales deben combinar amplios recorridos, elevada estabilidad y posibilidad de mecanizado en disposición vertical y horizontal.
| DIMENSIONES DE LA MESA | 2000x400mm |
| RECORRIDO MÁX. DE LA MESA (XYZ) | 1600x490x460mm |
| AVANCE DE LA MESA (XYZ) | 30-750/20-500/15-375mm/min |
| CONO DEL HUSILLO | 7:24 ISO50 (H) 7:24 ISO 50(V) |
| DESPLAZAMIENTO DEL BRAZO | 550mm |
| DISTANCIA DEL HUSILLO A LA SUPERFICIE DE LA MESA | 196-656mm |
| DISTANCIA DEL HUSILLO HORIZONTAL A LA MESA | 20-480mm |
| VELOCIDAD DEL HUSILLO | (12) 60-1750(V) 60-1800(H)rpm |
| POTENCIA DEL MOTOR HORIZONTAL | 7,5kW |
| POTENCIA DEL MOTOR VERTICAL | 5kW |
| SERVOMOTOR | 15Nm |
| DIMENSIONES | 1860x2500x2000mm |
| PESO | 4.500kg |
La combinación de una mesa de grandes dimensiones, husillos ISO50, servoaccionamiento, elevada potencia y cabezal giratorio de 360° hace que la UWF 200 SERVO esté destinada a empresas que requieren una gran flexibilidad tecnológica. Es una fresadora para metal adecuada para trabajar con piezas de mayores dimensiones y para procesos en los que son importantes un amplio rango de ajustes y la estabilidad de la construcción.
Contacte con un asesor de CORMAK para seleccionar la configuración de la UWF 200 SERVO y el utillaje adecuados para los materiales mecanizados, las dimensiones de las piezas y la tecnología de fresado prevista.
