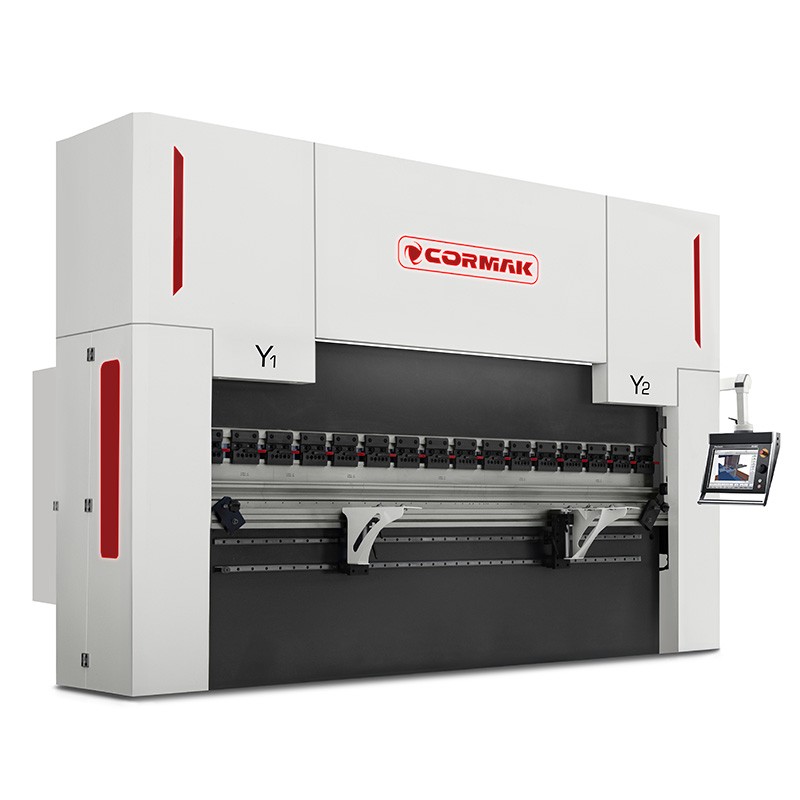

La configuración presentada constituye el equipamiento elegido con mayor frecuencia por los clientes: una solución contrastada y eficaz para la producción en serie
Características principales:
-

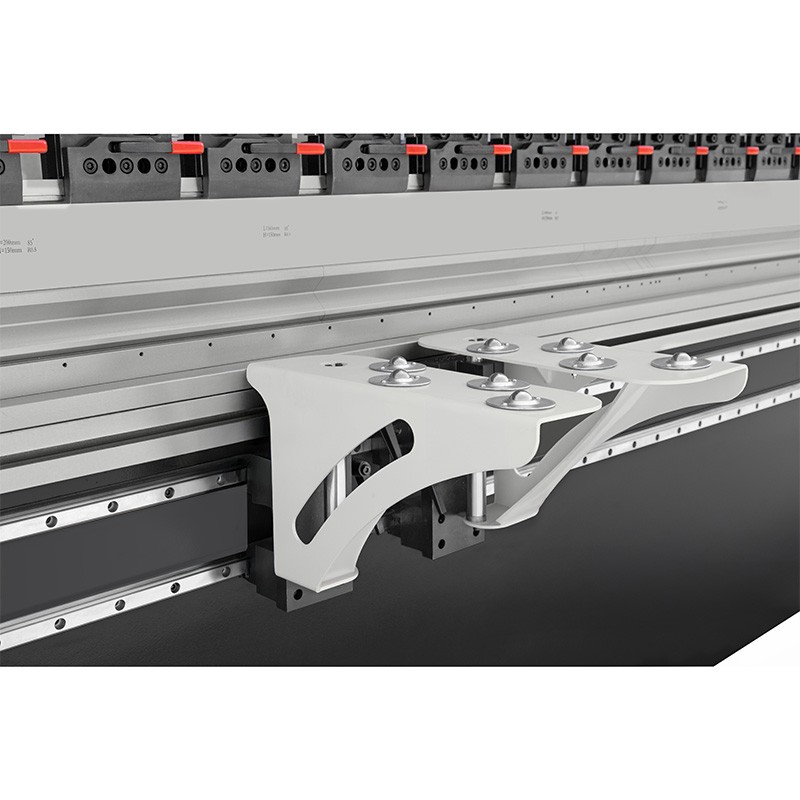

Soportes frontales: 2 unidades sobre guías lineales, que garantizan estabilidad durante las operaciones de plegado
-

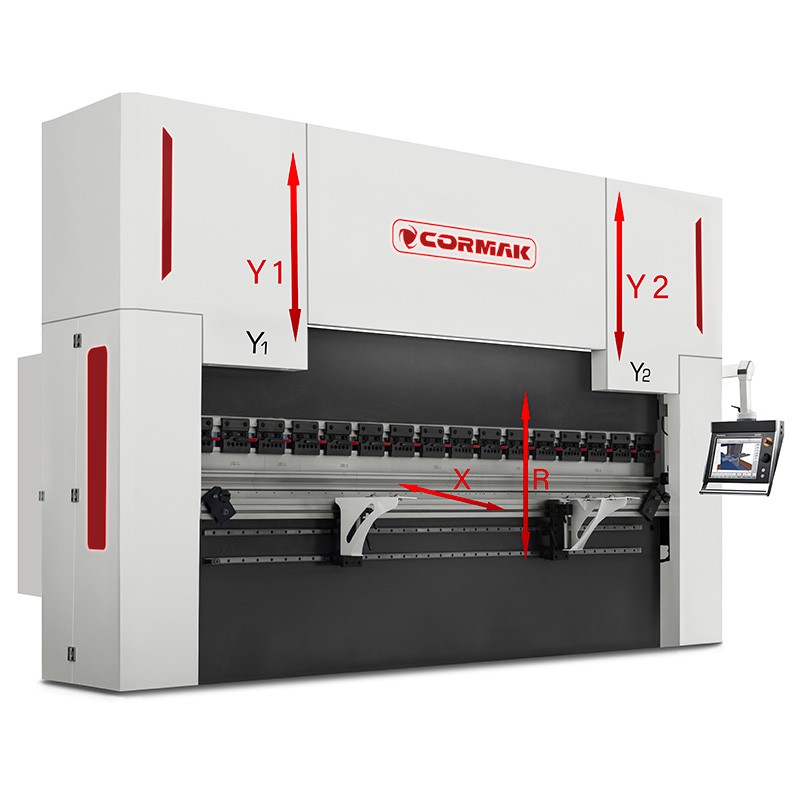

Regulación de los ejes Y1, Y2: automática
-
Regulación del tope trasero (eje X): servoaccionamiento con encoders
-
Regulación del eje R: servoaccionamiento con encoders
-
Compensación automática de la flecha
-

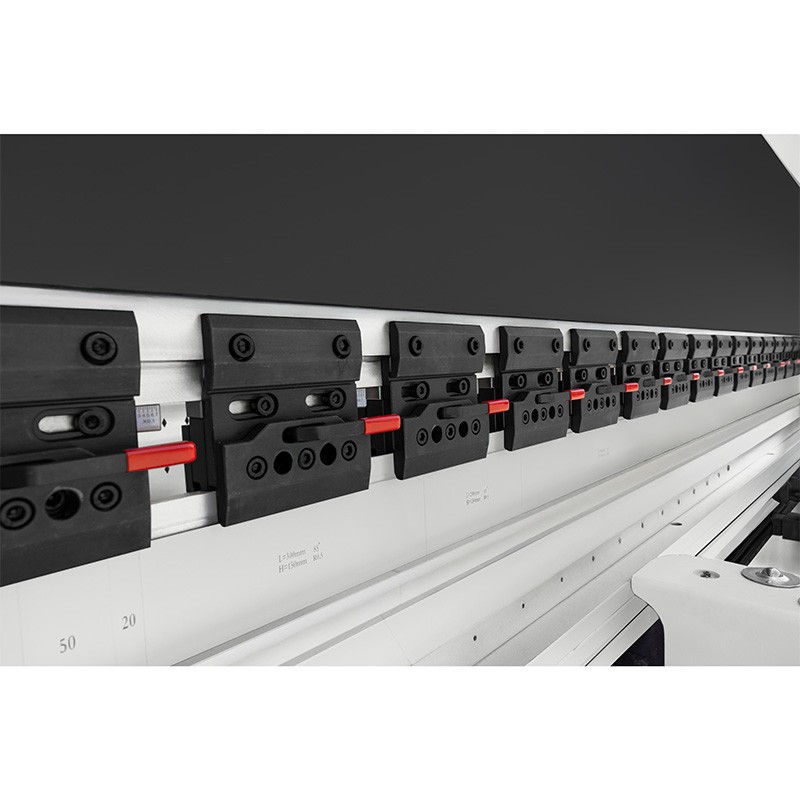

Sujeción del punzón por ambos lados: montaje rápido tipo AMADA, que permite cambios rápidos de herramienta
Las configuraciones disponibles se adaptan a las necesidades de producción y al tipo de piezas procesadas; la especificación de las máquinas se determina individualmente en función de la aplicación y de los requisitos tecnológicos.
Parámetros técnicos
| Espesor máx. de chapa plegada (S235) |
hasta 3,0mm |
| Fuerza nominal |
400kN |
| Longitud máxima de chapa plegada |
2000mm |
| Profundidad del escote en los bastidores |
200mm |
| Carrera máxima de la viga móvil |
100mm |
| Altura máxima de apertura |
300mm |
| Distancia entre bastidores |
1600mm |
| Recorrido del tope trasero |
600mm |
| Potencia del motor |
4,0kW |
| Longitud |
2200mm |
| Anchura |
1200mm |
| Altura |
1850mm |
| Peso |
2850kg |

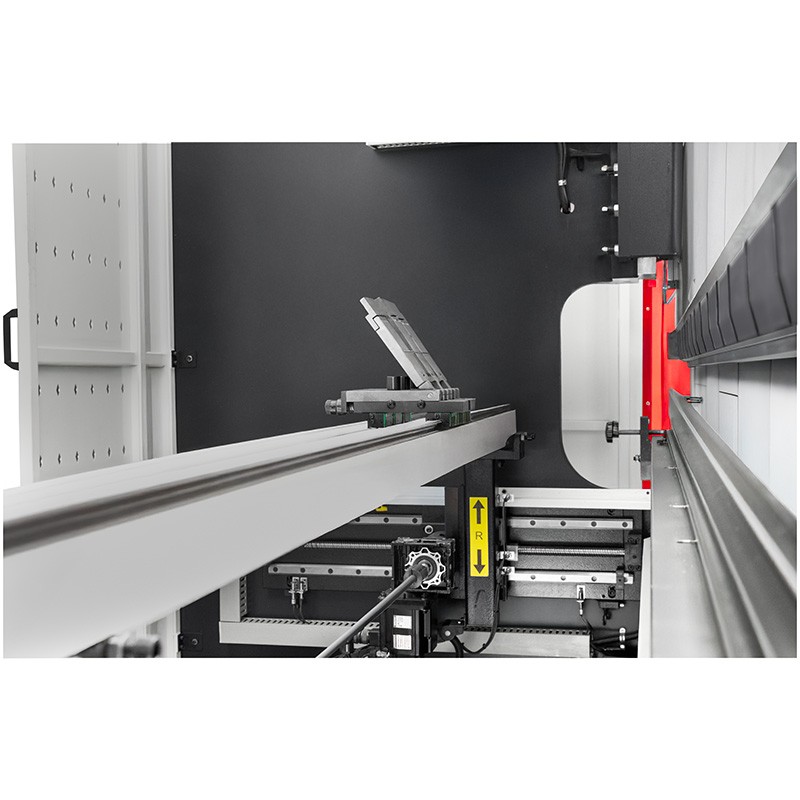

Regulación automática del recorrido del tope trasero (eje X) y del eje R (manual como opción*). El eje R facilita el plegado de radios mayores, por ejemplo mediante el sistema de plegado por pasos.
Como opción*, regulación de los dedos en los ejes Z1,Z2,R1,R2,X1,X2 mediante servomotores.
Para obtener un resultado satisfactorio en el plegado por pasos, es necesario realizar determinados cálculos que requieren conocer varios de los parámetros más importantes relacionados con el proceso de plegado:
- Longitud del arco: distancia entre los extremos de la curva de la parte plegada de la chapa, medida por el lado interior del pliegue;
- Número de pliegues: número de plegados individuales que deben realizarse para obtener una chapa curvada con un radio determinado; cuanto mayor sea el número de pliegues, menor será el ángulo de cada plegado y, como resultado, más suave será el arco;
- Distancia entre pliegues: distancia entre los plegados individuales realizados durante el proceso.
Aunque todo el proceso de plegado por pasos puede parecer bastante complejo, las máquinas y el software disponibles en CORMAK han alcanzado un nivel de desarrollo que permite automatizar muchas tareas que, de otro modo, tendría que realizar el operario.
Compensación automática de la flecha
Garantiza el mantenimiento del mismo ángulo de plegado a lo largo de toda la longitud: (opción*)
Compensación manual de la flecha (opción*)
Garantiza el mantenimiento del mismo ángulo de plegado a lo largo de toda la longitud: (opción*)
Componentes de alta calidad:
- Componentes del sistema eléctrico de las marcas Schneider/Delta/Eaton
Control y funcionalidad:
DELEM DA-53TX
- Equipado con una pantalla táctil de 15 pulgadas, instalada sobre un brazo móvil, que permite trabajar libremente en toda el área de trabajo de la máquina
- Algoritmos avanzados de programación con función de cálculo automático de la secuencia de plegado
- Control de hasta cuatro ejes, que permite realizar operaciones más complejas
- Compatibilidad con numerosas prensas plegadoras
- Opción*: creación del dibujo de la pieza a plegar en la pantalla del control /2D/
- Opción*: creación del programa de plegado a partir del dibujo introducido del producto /2D/
- Opción*: trabajo en la máquina con visualización en tiempo real de la secuencia de plegado en 2D
Como opción* también están disponibles los controles DELEM DA-53T+2D, DA-66T y DA-69T, o CYBELEC 12
DA-53T+2D
Pantalla
- táctil TFT LCD de 10,1"
- en color
Software externo
- como opción*, licencia offline para puesto de trabajo Profile-53TL (creación de secuencias de plegado en PC)
Sistema
- sistema operativo Windows
- procesador 200MHz
- memoria interna 1GB
- comandos de control
- lógica de control que evita colisiones entre los distintos ejes de trabajo
Funciones
- biblioteca de punzones y matrices /30 punzones & 60 matrices/ - biblioteca descriptiva y gráfica
- biblioteca de programas con vista gráfica y catalogación de productos
- base de datos de materiales /posibilidad de introducir nuevos tipos de materiales a plegar/
- creación del dibujo de la pieza a plegar en la pantalla del control /2D/
- creación del programa de plegado a partir del dibujo introducido del producto /2D/
- trabajo en la máquina con posibilidad de visualizar en tiempo real la secuencia de plegado en 2D
- simulación de plegado 2D en pantalla con visualización de colisiones /simulación de plegado paso a paso/
- sistema de mensajes de advertencia /por ejemplo, sobre la superación de la resistencia de las herramientas/
- posibilidad de modificar el orden de plegado y los distintos pasos del programa
- posibilidad de introducir correcciones y guardarlas en la memoria
- posibilidad de trabajar en modo manual
- posibilidad de posicionar manualmente los distintos ejes del tope
- lógica de control que evita colisiones entre los distintos ejes X, R, Y1, Y2
- cálculo automático de la carrera de la viga de plegado
- cálculo automático de la fuerza de plegado en función del tipo de material
- cálculo automático de la posición del tope
- cálculo automático del radio interior y del desarrollo del material
- posibilidad de crear copias de seguridad de productos y herramientas
- puerto USB
DA-58T
Pantalla
- táctil TFT LCD de 15"
- en color
Software externo
- como opción*, licencia offline para puesto de trabajo Profile-53TL (creación de secuencias de plegado en PC)
Sistema
- sistema operativo Windows
- procesador 200MHz
- memoria operativa 4Mb
- número máx. de programas: 9999 (25 pasos máx.)
- número máx. de repeticiones de un paso: 99
- comandos de control
- lógica de control que evita colisiones entre los distintos ejes de trabajo
Funciones
- biblioteca de punzones y matrices /30 punzones & 60 matrices/
- biblioteca descriptiva y gráfica
- biblioteca de programas con vista gráfica y catalogación de productos
- base de datos de materiales /posibilidad de introducir nuevos tipos de materiales a plegar/
- creación del dibujo de la pieza a plegar en la pantalla del control /2D/
- creación del programa de plegado a partir del dibujo introducido del producto /2D/
- trabajo en la máquina con posibilidad de visualizar en tiempo real la secuencia de plegado en 2D
- simulación de plegado 2D en pantalla con visualización de colisiones /simulación de plegado paso a paso/
- sistema de mensajes de advertencia /por ejemplo, sobre la superación de la resistencia de las herramientas/
- posibilidad de modificar el orden de plegado y los distintos pasos del programa, así como introducir correcciones y guardarlas en la memoria
- posibilidad de trabajar en modo manual
- posibilidad de posicionar manualmente los distintos ejes del tope; lógica de control que evita colisiones entre los distintos ejes X, R, Y1, Y2,
- cálculo automático de la carrera de la viga de plegado
- cálculo automático de la fuerza de plegado en función del tipo de material
- cálculo automático de la posición del tope
- cálculo automático del radio interior y del desarrollo del material
- posibilidad de crear copias de seguridad de productos y herramientas
- puerto USB
- posibilidad de crear copias de seguridad de productos y herramientas
DA-66T
Pantalla
- táctil TFT LCD de 17”
- en color
Software externo
- como opción*, licencia offline para puesto de trabajo LITE T2D (creación de secuencias de plegado en PC)
Sistema
- control intuitivo con comandos de control
- sistema operativo estable Windows CE
- memoria operativa 64Mb
- número máx. de programas: 1000 /1Gb/
- número máx. de repeticiones de un paso: 99
Funciones
- creación del dibujo de la pieza a plegar en la pantalla del control (2D)
- creación automática del programa de plegado a partir del dibujo del producto (2D)
- cálculo automático de la carrera de la viga y de la fuerza de plegado en función del material
- posicionamiento automático del tope según el programa de plegado, visualización del proceso de plegado en 3D (simulación de plegado paso a paso)
- posicionamiento automático de los dedos del tope detrás del segmento indicado del punzón y de la matriz
- mensajes de colisión entre la herramienta y el material
- mensajes de advertencia sobre la superación de la fuerza de presión admisible de las herramientas
- posibilidad de modificar el orden de los pliegues
- cálculo automático del desarrollo de la chapa
- posibilidad de corregir los distintos pasos del programa
- posibilidad de modificar el orden de plegado y corregir los distintos pasos
- posibilidad de controlar manualmente los distintos ejes del tope (rueda de navegación)
- posibilidad de trabajar en modo manual
- base de datos de materiales
- biblioteca de punzones y matrices
- biblioteca de programas con vista gráfica y catalogación de productos
- contador de ciclos y horas de trabajo
- puerto USB
- posibilidad de crear copias de seguridad de productos y herramientas
DA-69T
Pantalla
- táctil TFT LCD de 17”
- en color
Software externo
- como opción*, licencia offline para puesto de trabajo LITE T3D (creación de secuencias de plegado en PC)
Sistema
- control intuitivo con comandos de control
- sistema operativo estable Windows CE
- memoria operativa 64Mb
- número máx. de programas: 1000 /1Gb/
- número máx. de repeticiones de un paso: 99
Funciones
- importación de archivos DXF,
- importación de funciones 3D a IGES & SAT desde el programa LITE T3D
- creación del dibujo de la pieza a plegar en la pantalla del control (3D)
- creación automática del programa de plegado a partir del dibujo del producto (3D)
- cálculo automático de la carrera de la viga y de la fuerza de plegado en función del material
- posicionamiento automático del tope según el programa de plegado
- visualización del proceso de plegado en 3D (simulación de plegado paso a paso)
CYBELEC 12
Pantalla
- táctil TFT LCD de 12”
- en color
Sistema
- control intuitivo con comandos de control
- sistema operativo estable Windows CE
- número máx. de punzones: 100
- número máx. de punzones: 100
- número máx. de programas: 300
- número máx. de repeticiones de un paso: 24
- número máx. de materiales: 10
Funciones
- Interfaz HMI fácil de usar
- Dibujo gráfico del perfil en 2D y visualización en 3D
- Secuencia automática de plegado
- Máxima precisión de plegado gracias a algoritmos avanzados
- Tándem
- Importación de herramientas.
- Plegado previo / final.
- Compatible con medición de ángulo.
- Compatible con lector de códigos de barras
- Industria 4.0 configurable
La máquina combina tecnología avanzada con facilidad de manejo, lo que la convierte en una elección ideal tanto para tareas manuales de precisión como para una producción en serie eficiente. Los componentes de alta calidad y los avanzados sistemas de protección garantizan fiabilidad y seguridad de uso.
Seguridad

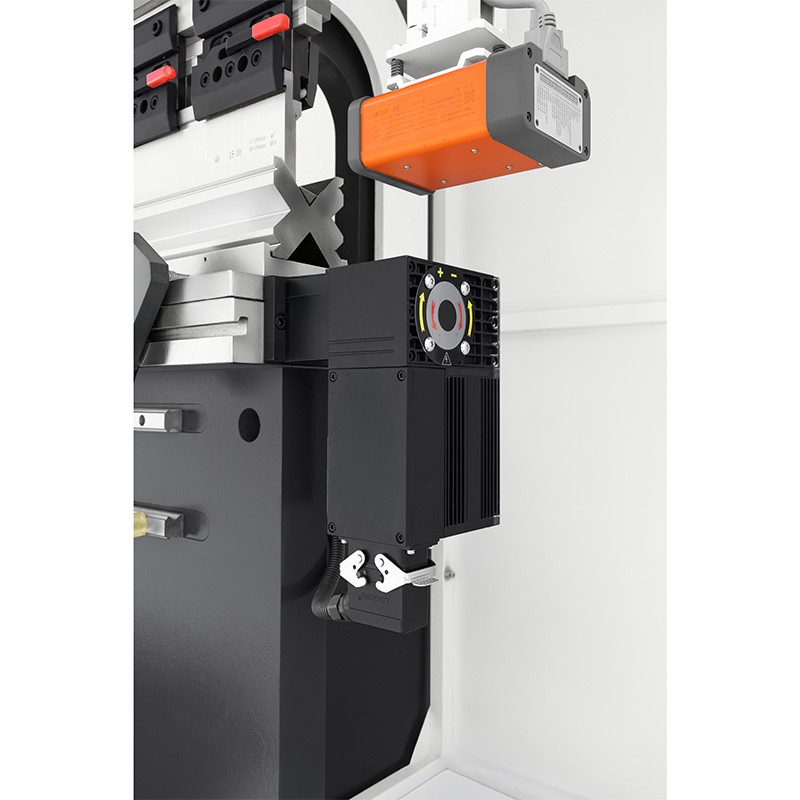

Sistema de seguridad láser
De serie, sistema de seguridad láser de alta gama que protege al operario y acelera más del doble el proceso de plegado.

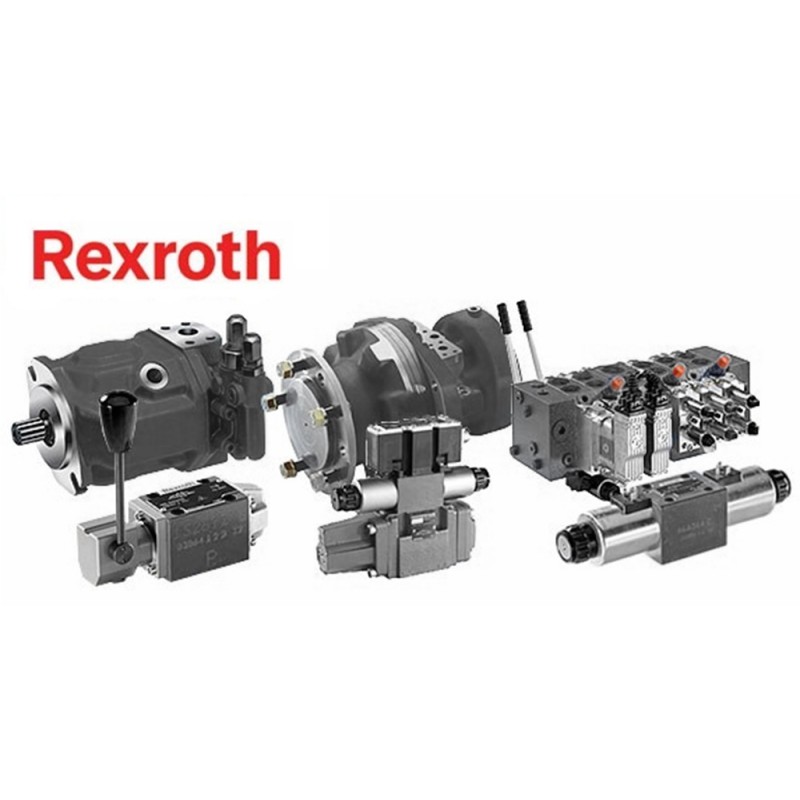

No escatimamos en seguridad. Conexiones hidráulicas y válvulas de seguridad de alta calidad.
Atención con los sistemas de protección inadecuados, como determinados cerramientos o cortinas fotoeléctricas, ya que pueden no cumplir las normas CE y poner en riesgo la salud de los trabajadores. Como empleador, usted es responsable de la salud de sus empleados.
Protecciones de seguridad conformes con CE
Ergonomía y prestaciones adicionales:
- Control móvil sobre brazo articulado
- Iluminación LED: aumenta la comodidad y la seguridad durante el trabajo
- Soportes sobre guías lineales
- Soportes seguidores (opción*)
Los soportes seguidores accionados por servomotores permiten plegar chapas de mayores dimensiones, elevando la chapa en ángulo durante el plegado para evitar la deformación del arco plegado y mantener el ángulo establecido.
▶
