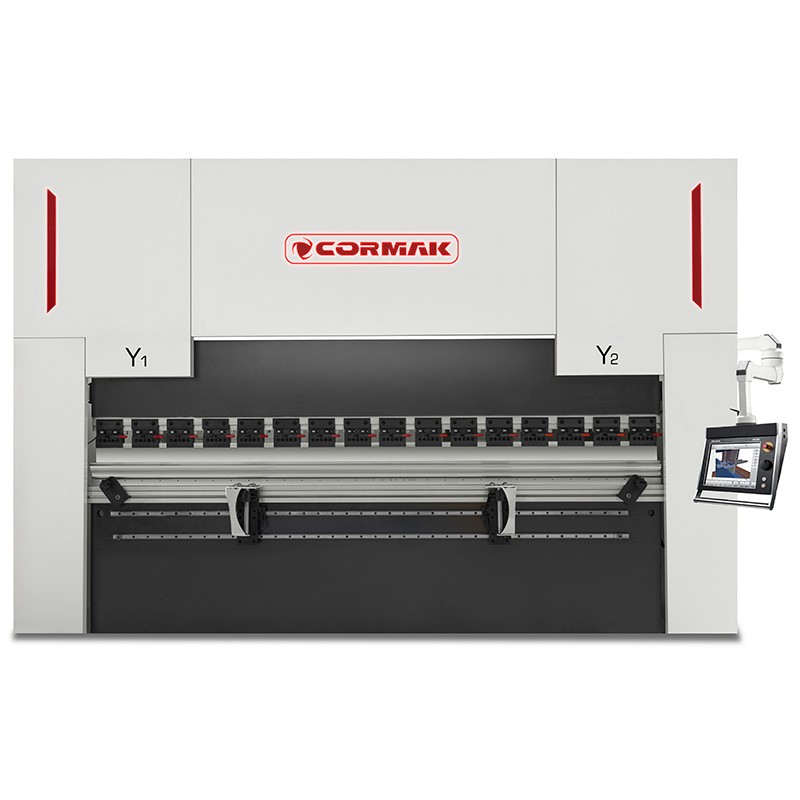

La configuración presentada constituye el equipamiento elegido con mayor frecuencia por los clientes: una opción probada y eficiente para la producción en serie

• Soportes delanteros: 2 unidades sobre guías lineales, que garantizan estabilidad durante las operaciones de plegado

• Regulación de los ejes Y1, Y2: automática

• Regulación del tope trasero (eje X): servomotor con encoders

• Regulación del eje R: servomotor con encoders

• Regulación automática de la compensación de flecha

• Sujeción del punzón bilateral: montaje rápido tipo AMADA, que permite cambios rápidos de herramientas

Las configuraciones disponibles se adaptan a las necesidades de producción y al tipo de piezas mecanizadas; la especificación de las máquinas se determina de forma individual según la aplicación y los requisitos tecnológicos.

Parámetros técnicos

Regulación automática del recorrido de los topes (eje X) y del eje R (manual como opción). Eje R que facilita el plegado de radios mayores, por ejemplo mediante sistema de plegado por pasos.

*El precio indicado se refiere exclusivamente a la máquina, sin incluir equipamiento opcional/adicional, instalación, transporte ni formación; le rogamos que contacte con nuestro asesor para obtener más información.

Opción: regulación de los dedos en los ejes Z1,Z2,R1,R2,X1,X2 mediante servomotores.

*El precio indicado se refiere exclusivamente a la máquina, sin incluir equipamiento opcional/adicional, instalación, transporte ni formación; le rogamos que contacte con nuestro asesor para obtener más información.

Para que el resultado del plegado por pasos sea satisfactorio, es necesario realizar determinados cálculos, que requieren conocer varios de los parámetros más importantes relacionados con el proceso de plegado, que son:

• Longitud del arco: distancia entre los extremos de la curva de la parte doblada de la chapa, calculada por el lado interior del plegado;
• Número de pliegues: número de pliegues individuales que deben realizarse para obtener una chapa plegada con un radio determinado; cuanto mayor sea el número de pliegues, menor será el ángulo de cada plegado individual y, como resultado, más liso será el arco;
• Distancia entre pliegues: distancia entre los pliegues individuales realizados durante el proceso.

Aunque todo el proceso de plegado por pasos puede parecer bastante complejo, las máquinas y el software disponibles en CORMAK ya se encuentran en un nivel de desarrollo tan avanzado que, en muchos aspectos, sustituyen por completo al operario.

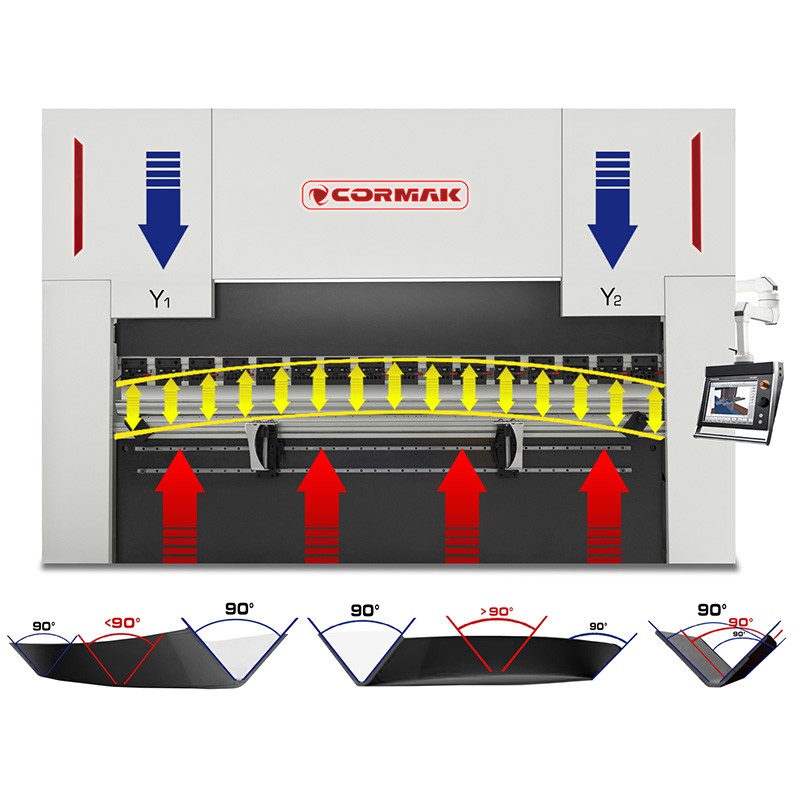

Compensación automática de la flecha de deflexión

Garantiza mantener el mismo ángulo de plegado a lo largo de toda la longitud de plegado - (opción)

*El precio indicado se refiere exclusivamente a la máquina, sin incluir equipamiento opcional/adicional, instalación, transporte ni formación; le rogamos que contacte con nuestro asesor para obtener más información.

Compensación manual de la flecha de deflexión (opción)

Garantiza mantener el mismo ángulo de plegado a lo largo de toda la longitud de plegado - (opción)

*El precio indicado se refiere exclusivamente a la máquina, sin incluir equipamiento opcional/adicional, instalación, transporte ni formación; le rogamos que contacte con nuestro asesor para obtener más información.

Componentes de alta calidad:

• Componentes del sistema eléctrico de las marcas Schneider/Delta/Eaton



Control y funcionalidad:

DELEM DA-53TX

• Equipado con pantalla táctil de 15 pulgadas, instalada en un brazo móvil, que permite libertad de trabajo en todo el campo operativo de la máquina
• Algoritmos avanzados de programación con función de cálculo automático de la secuencia de plegado
• Control de hasta cuatro ejes, que permite operaciones más complejas
• Compatibilidad con numerosas prensas plegadoras
• Opción: creación del dibujo de la pieza plegada en la pantalla del controlador /2D/
• Opción: creación del programa de plegado a partir del dibujo del producto introducido /2D/
• Opción: trabajo en la máquina con posibilidad de vista previa 2D en tiempo real de la secuencia de plegado

*El precio indicado se refiere exclusivamente a la máquina, sin incluir equipamiento opcional/adicional, instalación, transporte ni formación; le rogamos que contacte con nuestro asesor para obtener más información.

Como opción, también están disponibles los controladores DELEM DA-53T+2D, DA-66T y DA-69T, o CYBELEC 12

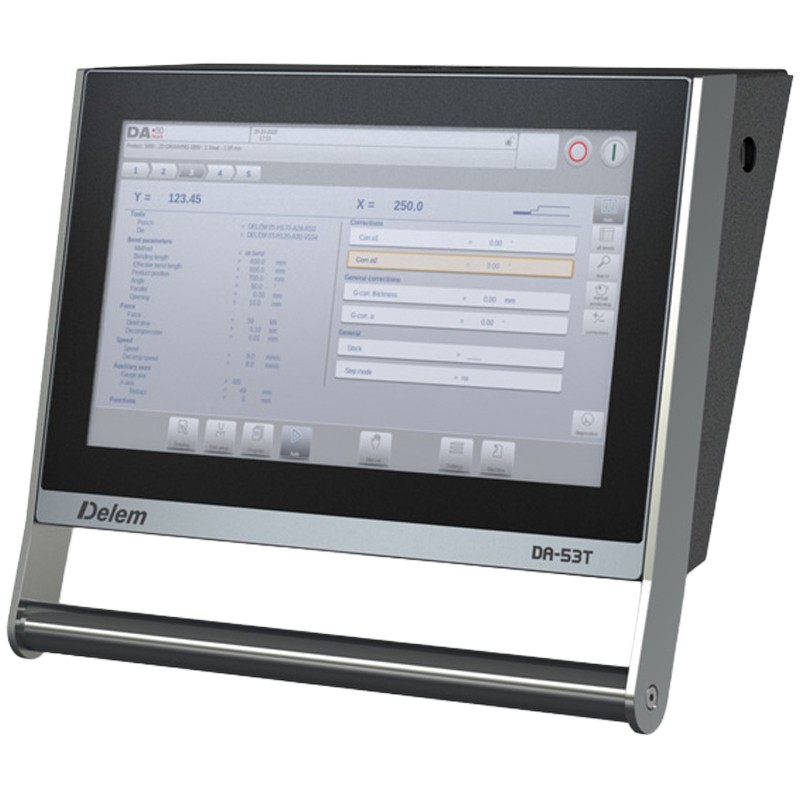

DA-53T+2D

Pantalla

• táctil 10,1" TFT LCD
• en color

Software externo

• licencia offline de puesto Profile-53TL (creación de secuencias de plegado en PC)

Sistema

• sistema operativo Windows
• procesador 200MHz
• memoria interna 1GB
• comandos del controlador
• lógica de control que evita colisiones entre los distintos ejes de trabajo

Funciones

• biblioteca de punzones y matrices /30 punzones y 60 matrices/ - biblioteca descriptiva y gráfica
• biblioteca de programas con posibilidad de vista previa gráfica y catalogación de productos
• base de datos de materiales /posibilidad de introducir nuevos tipos de materiales plegados/
• creación del dibujo de la pieza plegada en la pantalla del controlador /2D/
• creación del programa de plegado a partir del dibujo del producto introducido /2D/
• trabajo en la máquina con posibilidad de vista previa 2D en tiempo real de la secuencia de plegado
• simulación de plegado 2D en pantalla con vista previa de colisiones /simulación de plegado paso a paso/
• sistema de mensajes de advertencia /por ejemplo, sobre la superación de la resistencia de las herramientas/
• posibilidad de cambiar el orden de plegado y modificar los distintos pasos del programa
• posibilidad de introducir y guardar correcciones en la memoria
• posibilidad de trabajo en modo manual
• posibilidad de posicionamiento manual de los distintos ejes del tope
• lógica de control que evita colisiones entre los distintos ejes X, R, Y1, Y2
• cálculo automático de la carrera de la viga de plegado
• cálculo automático de la fuerza de plegado en función del tipo de material plegado
• cálculo automático de la posición del tope
• cálculo automático del radio interior y del desarrollo del material
• posibilidad de crear copias de seguridad de productos y herramientas
• puerto USB

DA-58T

Pantalla

• táctil 15" TFT LCD
• en color

Software externo

• licencia offline de puesto Profile-53TL (creación de secuencias de plegado en PC)

Sistema

• sistema operativo Windows
• procesador 200MHz
• memoria operativa 4Mb
• número máx. de programas: 9999 (25 pasos máx.)
• número máx. de repeticiones del paso: 99
• comandos del controlador
• lógica de control que evita colisiones entre los distintos ejes de trabajo

Funciones

• biblioteca de punzones y matrices /30 punzones y 60 matrices/
• biblioteca descriptiva y gráfica
• biblioteca de programas con posibilidad de vista previa gráfica y catalogación de productos
• base de datos de materiales /posibilidad de introducir nuevos tipos de materiales plegados/
• creación del dibujo de la pieza plegada en la pantalla del controlador /2D/
• creación del programa de plegado a partir del dibujo del producto introducido /2D/
• trabajo en la máquina con posibilidad de vista previa 2D en tiempo real de la secuencia de plegado
• simulación de plegado 2D en pantalla con vista previa de colisiones /simulación de plegado paso a paso/
• sistema de mensajes de advertencia /por ejemplo, sobre la superación de la resistencia de las herramientas/
• posibilidad de cambiar el orden de plegado, modificar los distintos pasos del programa, posibilidad de introducir y guardar correcciones en la memoria
• posibilidad de trabajo en modo manual
• posibilidad de posicionamiento manual de los distintos ejes del tope, lógica de control que evita colisiones entre los distintos ejes X, R, Y1, Y2,
• cálculo automático de la carrera de la viga de plegado
• cálculo automático de la fuerza de plegado en función del tipo de material plegado
• cálculo automático de la posición del tope
• cálculo automático del radio interior y del desarrollo del material
• posibilidad de crear copias de seguridad de productos y herramientas
• puerto USB
• posibilidad de crear copias de seguridad de productos y herramientas

DA-66T

Pantalla

• táctil 17” TFT LCD
• en color

Software externo

• licencia de puesto LITE T2D (creación de secuencias de plegado en PC)

Sistema

• controlador intuitivo con comandos del controlador
• sistema operativo estable Windows CE
• memoria operativa 64Mb
• número máx. de programas: 1000 /1Gb/
• número máx. de repeticiones del paso: 99

Funciones

• creación del dibujo de la pieza plegada en la pantalla del controlador (2D)
• creación automática del programa de plegado a partir del dibujo del producto (2D)
• cálculo automático de la carrera de la viga y de la fuerza de plegado en función del material
• ajuste automático del tope según el programa de plegado, visualización del proceso de plegado 3D (simulación de plegado paso a paso)
• ajuste automático de los dedos del tope detrás del segmento indicado del punzón y la matriz
• mensajes de colisión de la herramienta con el material
• mensajes de advertencia sobre la superación de la fuerza de presión admisible de las herramientas
• posibilidad de cambiar el orden de los pliegues
• cálculo automático del desarrollo de la chapa
• posibilidad de corregir los distintos pasos del programa
• posibilidad de cambiar el orden de plegado y corregir los distintos pasos
• posibilidad de control manual de los distintos ejes del tope (rueda de navegación)
• posibilidad de trabajo en modo manual
• base de datos de materiales
• biblioteca de punzones y matrices
• biblioteca de programas con posibilidad de vista previa gráfica y catalogación de productos
• contador de carreras y horas de trabajo
• puerto USB
• posibilidad de crear copias de seguridad de productos y herramientas

DA-69T

Pantalla

• táctil 17” TFT LCD
• en color

Software externo

• licencia de puesto LITE T3D (creación de secuencias de plegado en PC)

Sistema

• controlador intuitivo con comandos del controlador
• sistema operativo estable Windows CE
• memoria operativa 64Mb
• número máx. de programas: 1000 /1Gb/
• número máx. de repeticiones del paso: 99

Funciones

• importación de archivos DXF,
• importación de funciones 3D a IGES & SAT desde el programa LITE T3D
• creación del dibujo de la pieza plegada en la pantalla del controlador (3D)
• creación automática del programa de plegado a partir del dibujo del producto (3D)
• cálculo automático de la carrera de la viga y de la fuerza de plegado en función del material
• ajuste automático del tope según el programa de plegado
• visualización del proceso de plegado 3D (simulación de plegado paso a paso)

CYBELEC 12

Pantalla

• táctil 12” TFT LCD
• en color

Sistema

• controlador intuitivo con comandos del controlador
• sistema operativo estable Windows CE
• número máx. de punzones: 100
• número máx. de punzones: 100
• número máx. de programas: 300
• número máx. de repeticiones del paso: 24
• número máx. de materiales: 10

Funciones

• Interfaz HMI fácil de usar
• Dibujo gráfico del perfil 2D y visualización 3D
• Secuencia automática de plegado
• Máxima precisión de plegado gracias a algoritmos avanzados
• Tándem
• Importación de herramientas.
• Plegado inicial / final.

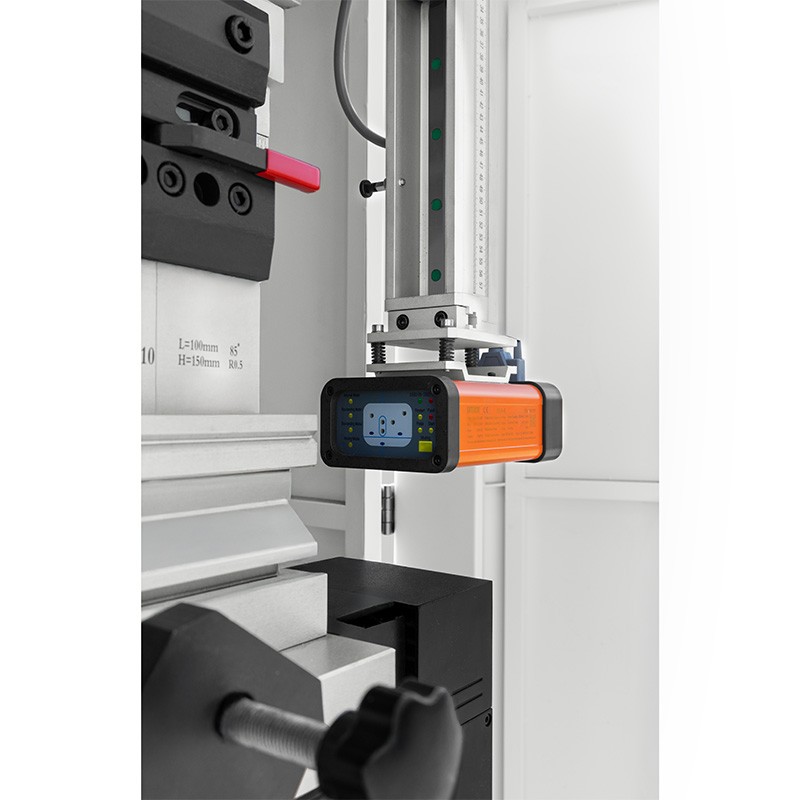

• Admite medición de ángulo.
• Admite lector de códigos de barras
• Industria 4.0 configurable

*El precio indicado se refiere exclusivamente a la máquina, sin incluir equipamiento opcional/adicional, instalación, transporte ni formación; le rogamos que contacte con nuestro asesor para obtener más información.

La máquina combina tecnología avanzada con sencillez de manejo, lo que la convierte en una opción ideal tanto para tareas manuales precisas como para un trabajo en serie eficiente. Los componentes de alta calidad y las protecciones avanzadas garantizan fiabilidad y seguridad de uso.
