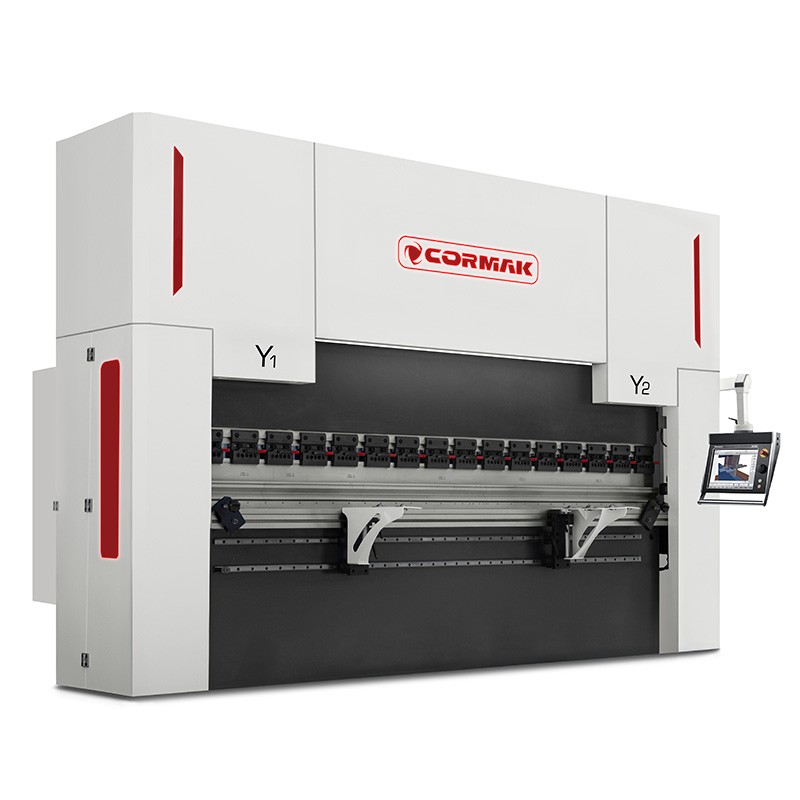

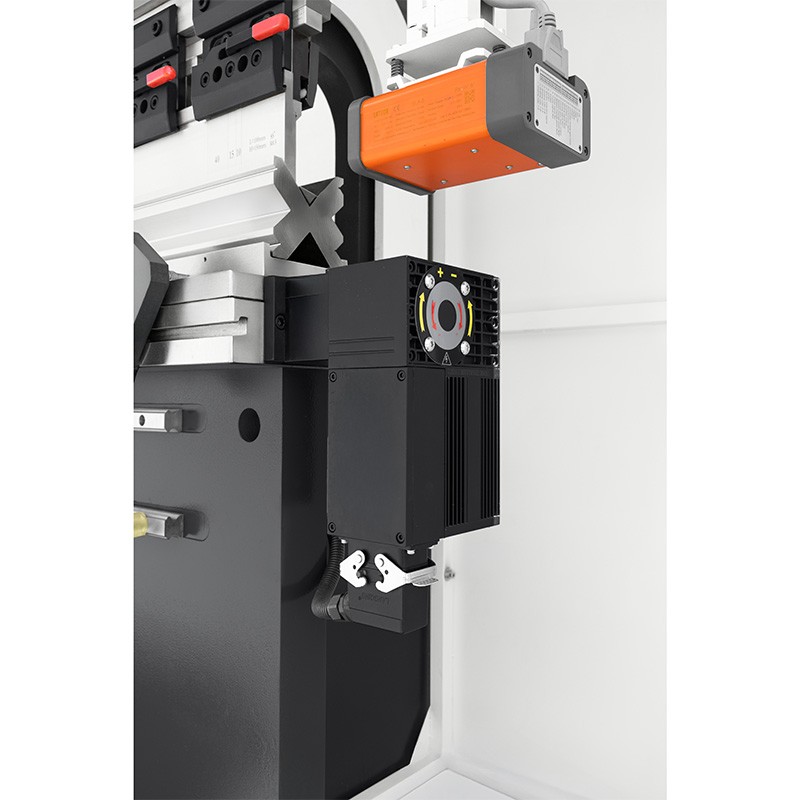

La configuración presentada constituye el equipamiento elegido con mayor frecuencia por los Clientes: una opción probada y eficaz para la producción en serie

• Soportes delanteros: 2 unidades sobre guías lineales, que garantizan estabilidad durante las operaciones de plegado

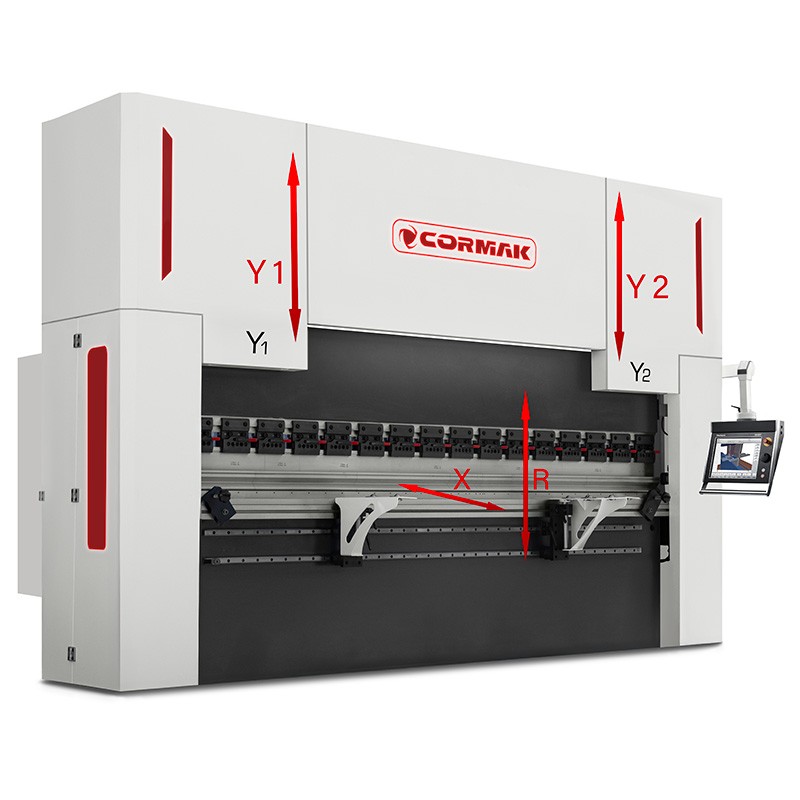

• Ajuste de los ejes Y1, Y2: automático

• Ajuste del tope trasero (eje X): servomotor con encoders

• Ajuste del eje R: servomotor con encoders

• Ajuste automático de la flecha de deflexión

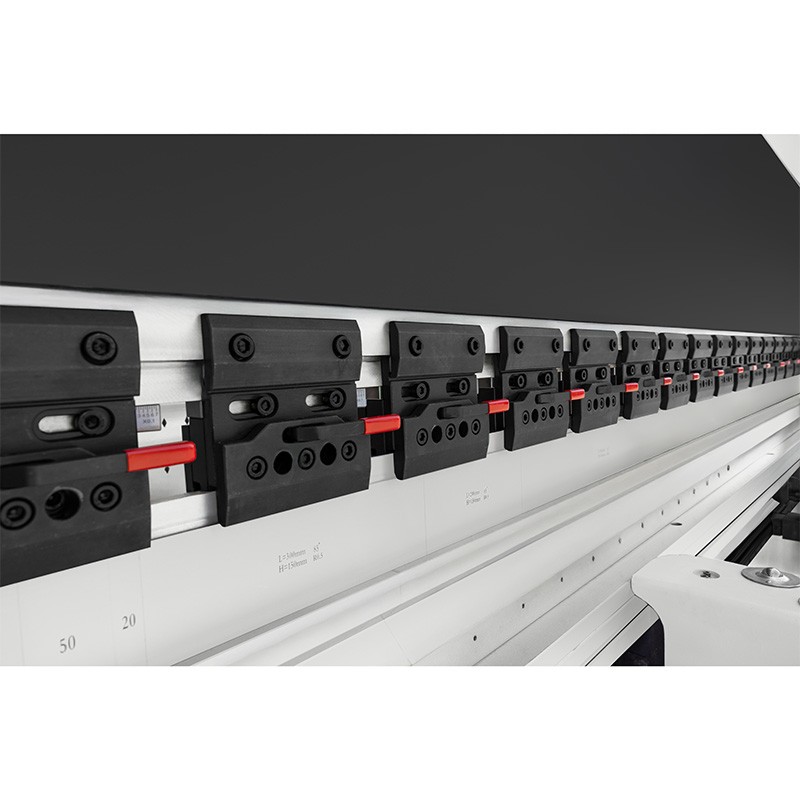

• Sujeción del punzón bilateral : montaje rápido tipo AMADA, que permite cambios rápidos de herramientas

Las configuraciones disponibles se adaptan a las necesidades de producción y al tipo de piezas mecanizadas; la especificación de las máquinas se define individualmente según la aplicación y los requisitos tecnológicos.

Parámetros técnicos

Ajuste automático del recorrido de los topes (eje X) y del eje R (en opción manual). El eje R facilita el plegado de radios mayores, por ejemplo mediante sistema escalonado.

Opcionalmente, ajuste de los dedos en los ejes Z1,Z2,R1,R2,X1,X2 con servomotores.

*El precio indicado se refiere exclusivamente a la máquina, sin incluir equipamiento opcional/adicional, instalación, transporte ni formación; le rogamos que contacte con nuestro asesor para obtener más información.

Para que el resultado del plegado escalonado sea satisfactorio, es necesario realizar ciertos cálculos que requieren conocer varios de los parámetros más importantes relacionados con el proceso de plegado; estos son:

• Longitud del arco – distancia entre los extremos de la curva de la parte doblada de la chapa, medida por la cara interior del pliegue;
• Número de pliegues – número de pliegues individuales que deben realizarse para obtener una chapa doblada con un radio determinado; cuanto mayor sea el número de pliegues, menor será el ángulo de cada pliegue y, como resultado, más suave será el arco;
• Distancia entre pliegues – distancia entre los pliegues individuales realizados durante el proceso.

Aunque todo el proceso de plegado escalonado pueda parecer bastante complejo, las máquinas y el software disponibles en CORMAK ya se encuentran en un nivel de desarrollo tal que, en muchos aspectos, sustituyen completamente al operario.

Compensación automática de la flecha de deflexión

Garantiza el mismo ángulo de plegado en toda la longitud de plegado - (opción)

Compensación manual de la flecha de deflexión (opción)

Garantiza el mismo ángulo de plegado en toda la longitud de plegado - (opción)

*El precio indicado se refiere exclusivamente a la máquina, sin incluir equipamiento opcional/adicional, instalación, transporte ni formación; le rogamos que contacte con nuestro asesor para obtener más información.

Componentes de alta calidad:

• Componentes del sistema eléctrico de la marca Schneider/Delta/Eaton



Control y funcionalidad:

DELEM DA-53TX

• Equipado con pantalla táctil de 15", instalada en un brazo móvil, que permite libertad de trabajo en toda la zona de trabajo de la máquina
• Algoritmos avanzados de programación con función de cálculo automático de la secuencia de plegado
• Control de hasta cuatro ejes, que permite operaciones más complejas
• Compatibilidad con múltiples prensas plegadoras
• Opción: creación del dibujo del elemento plegado en la pantalla del control /2D/
• Opción: creación del programa de plegado a partir del dibujo del producto introducido /2D/
• Opción: trabajo en la máquina con posibilidad de visualización 2D en tiempo real de la secuencia de plegado

Como opción, también están disponibles los controles DELEM DA-53T+2D, DA-66T y DA-69T, o CYBELEC 12

*El precio indicado se refiere exclusivamente a la máquina, sin incluir equipamiento opcional/adicional, instalación, transporte ni formación; le rogamos que contacte con nuestro asesor para obtener más información.

DA-53T+2D

Pantalla

• táctil 10,1" TFT LCD
• en color

Software externo

• licencia de puesto offline Profile-53TL opcional (creación de secuencias de plegado en PC)

Sistema

• sistema operativo Windows
• procesador 200 MHz
• memoria interna 1GB
• comandos del sistema
• lógica de control que excluye colisiones entre los distintos ejes de trabajo

Funciones

• biblioteca de punzones y matrices /30 punzones & 60 matrices/ - biblioteca descriptiva y gráfica
• biblioteca de programas con posibilidad de visualización gráfica y catalogación de productos
• base de materiales /posibilidad de introducir nuevos tipos de materiales plegados/
• creación del dibujo del elemento plegado en la pantalla del control /2D/
• creación del programa de plegado a partir del dibujo del producto introducido /2D/
• trabajo en la máquina con posibilidad de visualización 2D en tiempo real de la secuencia de plegado
• simulación de plegado 2D en pantalla con visualización de colisiones /simulación de plegado paso a paso/
• sistema de mensajes de advertencia /p. ej., sobre superación de la resistencia de las herramientas/
• posibilidad de cambiar el orden de plegado y modificar los distintos pasos del programa
• posibilidad de introducir y guardar correcciones en la memoria
• posibilidad de trabajar en modo manual
• posibilidad de posicionamiento manual de los distintos ejes del tope
• lógica de control que excluye colisiones entre los distintos ejes X, R, Y1, Y2
• cálculo automático de la carrera de la viga de plegado
• cálculo automático de la fuerza de plegado en función del tipo de material plegado
• cálculo automático de la posición del tope
• cálculo automático del radio interior y del desarrollo del material
• posibilidad de crear copias de seguridad de productos y herramientas
• puerto USB

DA-58T

Pantalla

• táctil 15" TFT LCD
• en color

Software externo

• licencia de puesto offline Profile-53TL opcional (creación de secuencias de plegado en PC)

Sistema

• sistema operativo Windows
• procesador 200 MHz
• memoria operativa 4Mb
• número máx. de programas: 9999 (25 pasos máx.)
• número máx. de repeticiones del paso: 99
• comandos del sistema
• lógica de control que excluye colisiones entre los distintos ejes de trabajo

Funciones

• biblioteca de punzones y matrices /30 punzones & 60 matrices/
• biblioteca descriptiva y gráfica
• biblioteca de programas con posibilidad de visualización gráfica y catalogación de productos
• base de materiales /posibilidad de introducir nuevos tipos de materiales plegados/
• creación del dibujo del elemento plegado en la pantalla del control /2D/
• creación del programa de plegado a partir del dibujo del producto introducido /2D/
• trabajo en la máquina con posibilidad de visualización 2D en tiempo real de la secuencia de plegado
• simulación de plegado 2D en pantalla con visualización de colisiones /simulación de plegado paso a paso/
• sistema de mensajes de advertencia /p. ej., sobre superación de la resistencia de las herramientas/
• posibilidad de cambiar el orden de plegado, modificar los distintos pasos del programa y de introducir y guardar correcciones en la memoria
• posibilidad de trabajar en modo manual
• posibilidad de posicionamiento manual de los distintos ejes del tope; lógica de control que excluye colisiones entre los distintos ejes X, R, Y1, Y2,
• cálculo automático de la carrera de la viga de plegado
• cálculo automático de la fuerza de plegado en función del tipo de material plegado
• cálculo automático de la posición del tope
• cálculo automático del radio interior y del desarrollo del material
• posibilidad de crear copias de seguridad de productos y herramientas
• puerto USB
• posibilidad de crear copias de seguridad de productos y herramientas

DA-66T

Pantalla

• táctil 17” TFT LCD
• en color

Software externo

• licencia de puesto LITE T2D opcional (creación de secuencias de plegado en PC)

Sistema

• control intuitivo con comandos del sistema
• sistema operativo Windows CE estable
• memoria operativa 64Mb
• número máx. de programas: 1000 /1Gb/
• número máx. de repeticiones del paso: 99

Funciones

• creación del dibujo del elemento plegado en la pantalla del control (2D)
• creación automática del programa de plegado a partir del dibujo del producto (2D)
• cálculo automático de la carrera de la viga y de la fuerza de plegado en función del material
• ajuste automático del tope según el programa de plegado visualización del proceso de plegado 3D (simulación de plegado paso a paso)
• ajuste automático de los dedos del tope detrás del segmento indicado del punzón y de la matriz
• mensajes de colisión de la herramienta con el material
• mensajes de advertencia sobre superación de la fuerza admisible de presión de las herramientas
• posibilidad de cambiar el orden de los pliegues
• cálculo automático del desarrollo de la chapa
• posibilidad de corregir los distintos pasos del programa
• posibilidad de cambiar el orden de plegado y corregir los distintos pasos
• posibilidad de control manual de los distintos ejes del tope (rueda de navegación)
• posibilidad de trabajar en modo manual
• base de materiales
• biblioteca de punzones y matrices
• biblioteca de programas con posibilidad de visualización gráfica y catalogación de productos
• contador de carreras y horas de trabajo
• puerto USB
• posibilidad de crear copias de seguridad de productos y herramientas

DA-69T

Pantalla

• táctil 17” TFT LCD
• en color

Software externo

• licencia de puesto LITE T3D opcional (creación de secuencias de plegado en PC)

Sistema

• control intuitivo con comandos del sistema
• sistema operativo Windows CE estable
• memoria operativa 64Mb
• número máx. de programas: 1000 /1Gb/
• número máx. de repeticiones del paso: 99

Funciones

• importación de archivos DXF,
• importación de funciones 3D a IGES & SAT desde el programa LITE T3D
• creación del dibujo del elemento plegado en la pantalla del control (3D)
• creación automática del programa de plegado a partir del dibujo del producto (3D)
• cálculo automático de la carrera de la viga y de la fuerza de plegado en función del material
• ajuste automático del tope según el programa de plegado
• visualización del proceso de plegado 3D (simulación de plegado paso a paso)

CYBELEC 12

Pantalla

• táctil 12” TFT LCD
• en color

Sistema

• control intuitivo con comandos del sistema
• sistema operativo Windows CE estable
• número máx. de punzones: 100
• número máx. de punzones: 100
• número máx. de programas: 300
• número máx. de repeticiones del paso: 24
• número máx. de materiales: 10

Funciones

• Interfaz HMI fácil de usar
• Dibujo gráfico del perfil 2D y visualización 3D
• Secuencia automática de plegado
• Máxima precisión de plegado gracias a algoritmos avanzados
• Tandem
• Importación de herramientas.
• Plegado inicial / final.
• Compatible con medición de ángulo.
• Compatible con lector de códigos de barras
• Industria 4.0 configurable

La máquina combina tecnología avanzada con facilidad de manejo, lo que la convierte en una elección ideal tanto para tareas manuales de precisión como para un trabajo en serie eficiente. Los componentes de alta calidad y los sistemas avanzados de seguridad garantizan fiabilidad y seguridad de uso.
