La configuración presentada corresponde al equipamiento elegido con mayor frecuencia por los clientes: una solución probada y eficiente para la producción en serie
Características principales:
-

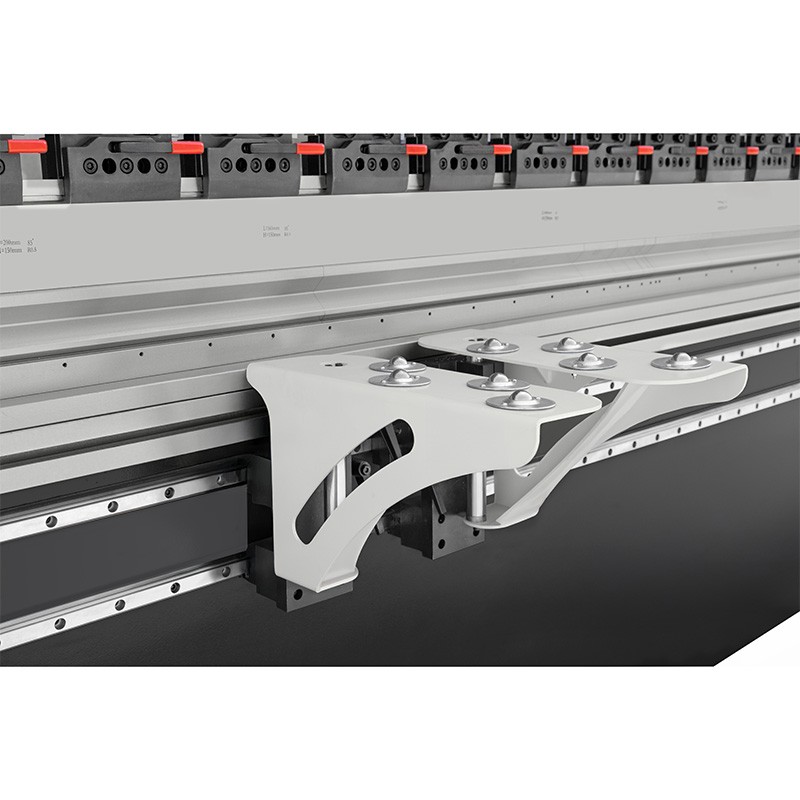

Soportes delanteros: 2 unidades sobre guías lineales, que garantizan estabilidad durante las operaciones de plegado
-
Regulación de los ejes Y1, Y2: automática
-
Regulación del tope trasero (eje X): servomotor con encoders
-
Regulación del eje R: servomotor con encoders
-
Compensación automática de la flecha
-

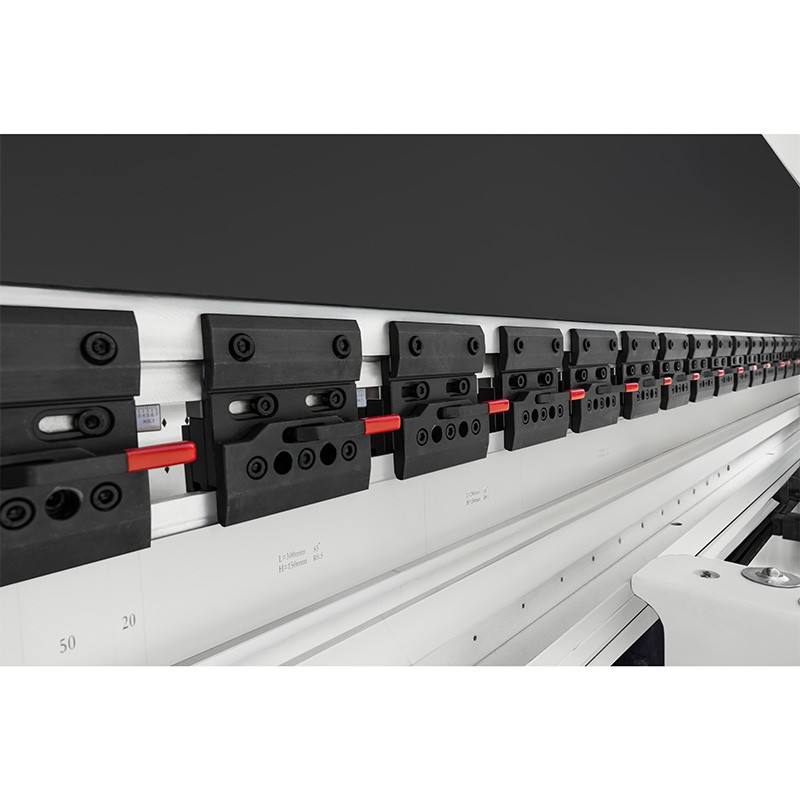

Sujeción del punzón por ambos lados: montaje rápido tipo AMADA, que permite cambios rápidos de herramienta
Adaptamos las configuraciones disponibles a las necesidades de producción y al tipo de piezas mecanizadas; la especificación de las máquinas se determina individualmente en función de la aplicación y de los requisitos tecnológicos.
Parámetros técnicos
| Espesor máx. de chapa plegada (S235) |
hasta 6,0mm |
| Fuerza nominal |
1250kN |
| Longitud máxima de la chapa plegada |
4000mm |
| Profundidad del escote en los montantes (cuello) |
320mm |
| Carrera máxima de la viga móvil |
120mm |
| Altura máxima de apertura |
390mm |
| Distancia entre montantes |
3250mm |
| Recorrido del tope trasero |
600mm |
| Potencia del motor |
7,5kW |
| Longitud |
4100mm |
| Anchura |
1550mm |
| Altura |
2450mm |
| Peso |
9200kg |
Regulación automática del recorrido de los topes (eje X) y del eje R (manual como opción*). El eje R facilita el plegado de radios mayores, por ejemplo mediante el sistema de plegado por pasos.
Como opción*, regulación de los dedos en los ejes Z1,Z2,R1,R2,X1,X2 mediante servomotores.
Para que el resultado del plegado por pasos sea satisfactorio, es necesario realizar determinados cálculos que requieren conocer varios de los parámetros más importantes relacionados con el proceso de plegado, entre ellos:
- Longitud del arco: distancia entre los extremos de la curva de la parte plegada de la chapa, medida por el lado interior del plegado;
- Número de plegados: número de plegados individuales que deben realizarse para obtener una chapa curvada con un radio determinado; cuanto mayor sea el número de plegados, menor será el ángulo de cada plegado y, como resultado, más suave será el arco;
- Distancia entre plegados: distancia entre los plegados individuales realizados durante el proceso.
Aunque todo el proceso de plegado por pasos puede parecer bastante complejo, las máquinas y el software disponibles en CORMAK han alcanzado un nivel de desarrollo que permite automatizar muchas de las tareas del operador.

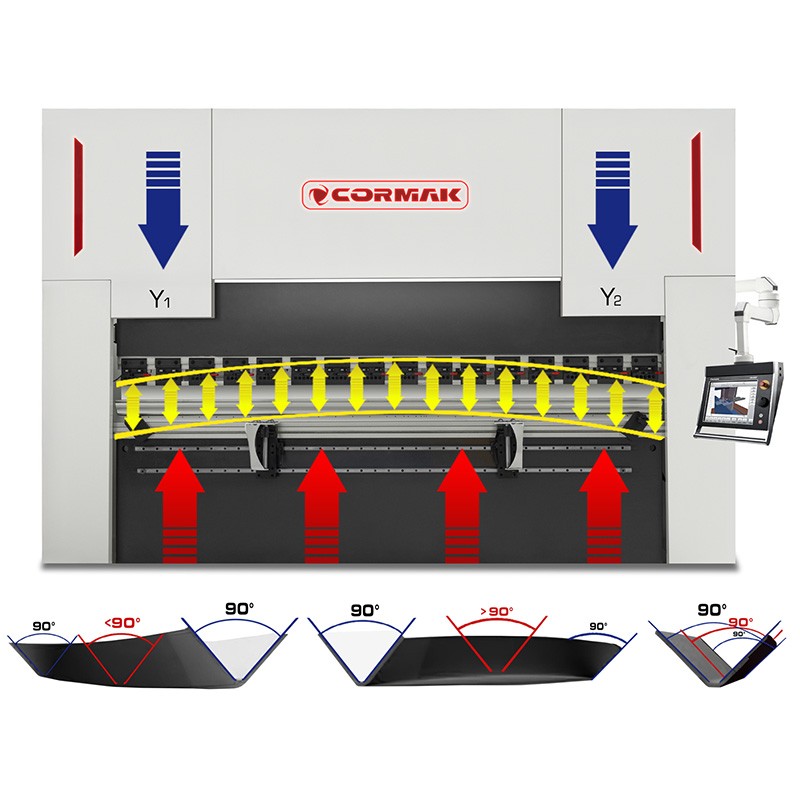

Compensación automática de la flecha
Garantiza el mantenimiento del mismo ángulo de plegado a lo largo de toda la longitud de plegado - (opción*)
Compensación manual de la flecha (opción*)
Garantiza el mantenimiento del mismo ángulo de plegado a lo largo de toda la longitud de plegado - (opción*)
Componentes de alta calidad:
- Componentes del sistema eléctrico de las marcas Schneider/Delta/Eaton
Control y funcionalidad:
DELEM DA-58T
- equipado con una pantalla táctil de 10 pulgadas, instalada sobre un brazo móvil, que permite trabajar libremente en toda el área de trabajo de la máquina
- Programabilidad: posibilidad de guardar hasta 2000 programas, con 30 pasos en cada uno, lo que permite una adaptación flexible a diferentes tareas
- Manejo ergonómico: el menú intuitivo con abreviaturas en inglés facilita una rápida familiarización con el funcionamiento
Como opción*, también están disponibles los controladores DELEM DA-53T+2D, DA-66T y DA-69T, o CYBELEC 12

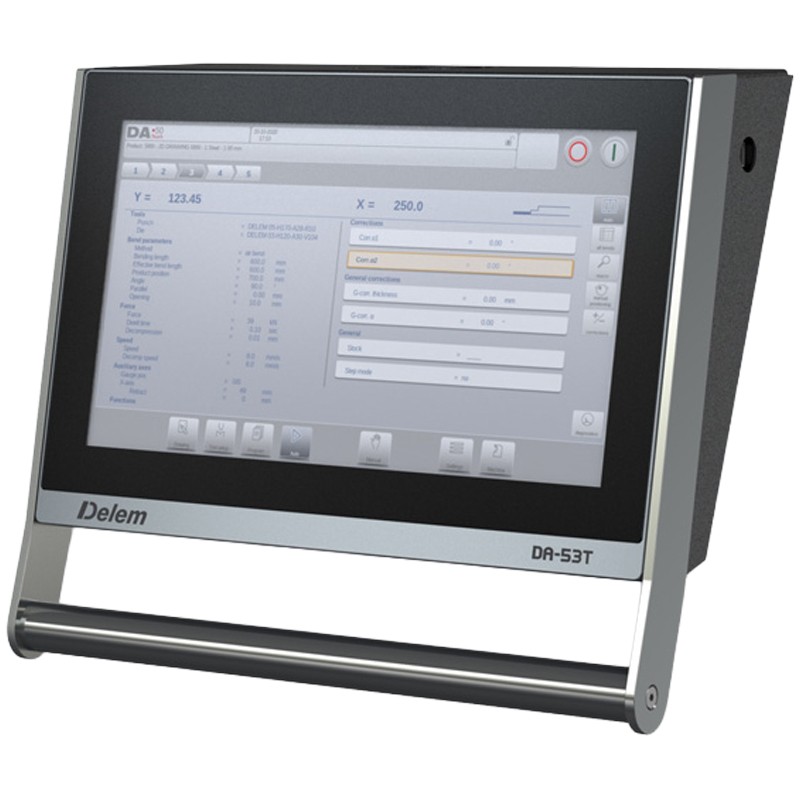

DA-53T+2D
Pantalla
- táctil TFT LCD de 10,1"
- en color
Software externo
- como opción*, licencia de puesto offline Profile-53TL (creación de secuencias de plegado en PC)
Sistema
- sistema operativo Windows
- procesador de 200MHz
- memoria interna de 1GB
- comandos de control
- lógica de control que evita colisiones entre los distintos ejes de trabajo
Funciones
- biblioteca de punzones y matrices /30 punzones & 60 matrices/ - biblioteca descriptiva y gráfica
- biblioteca de programas con vista previa gráfica y catalogación de productos
- base de datos de materiales /posibilidad de introducir nuevos tipos de materiales a plegar/
- creación del dibujo de la pieza plegada en la pantalla del controlador /2D/
- creación del programa de plegado a partir del dibujo introducido del producto /2D/
- trabajo en la máquina con vista previa 2D en tiempo real de la secuencia de plegado
- simulación de plegado 2D en pantalla con detección de colisiones /simulación de plegado paso a paso/
- sistema de mensajes de advertencia /por ejemplo, sobre la superación de la resistencia de las herramientas/
- posibilidad de cambiar el orden de plegado y modificar los distintos pasos del programa
- posibilidad de introducir y guardar correcciones en la memoria
- posibilidad de trabajar en modo manual
- posibilidad de posicionar manualmente los distintos ejes del tope
- lógica de control que evita colisiones entre los distintos ejes X, R, Y1, Y2
- cálculo automático de la carrera de la viga de plegado
- cálculo automático de la fuerza de plegado en función del tipo de material
- cálculo automático de la posición del tope
- cálculo automático del radio interior y del desarrollo del material
- posibilidad de crear copias de seguridad de productos y herramientas
- puerto USB
DA-58T
Pantalla
- táctil TFT LCD de 15"
- en color
Software externo
- como opción*, licencia de puesto offline Profile-53TL (creación de secuencias de plegado en PC)
Sistema
- sistema operativo Windows
- procesador de 200MHz
- memoria RAM de 4Mb
- número máx. de programas: 9999 (25 pasos máx.)
- número máx. de repeticiones de un paso: 99
- comandos de control
- lógica de control que evita colisiones entre los distintos ejes de trabajo
Funciones
- biblioteca de punzones y matrices /30 punzones & 60 matrices/
- biblioteca descriptiva y gráfica
- biblioteca de programas con vista previa gráfica y catalogación de productos
- base de datos de materiales /posibilidad de introducir nuevos tipos de materiales a plegar/
- creación del dibujo de la pieza plegada en la pantalla del controlador /2D/
- creación del programa de plegado a partir del dibujo introducido del producto /2D/
- trabajo en la máquina con vista previa 2D en tiempo real de la secuencia de plegado
- simulación de plegado 2D en pantalla con detección de colisiones /simulación de plegado paso a paso/
- sistema de mensajes de advertencia /por ejemplo, sobre la superación de la resistencia de las herramientas/
- posibilidad de cambiar el orden de plegado, modificar los distintos pasos del programa y posibilidad de introducir y guardar correcciones en la memoria
- posibilidad de trabajar en modo manual
- posibilidad de posicionar manualmente los distintos ejes del tope; lógica de control que evita colisiones entre los distintos ejes X, R, Y1, Y2,
- cálculo automático de la carrera de la viga de plegado
- cálculo automático de la fuerza de plegado en función del tipo de material
- cálculo automático de la posición del tope
- cálculo automático del radio interior y del desarrollo del material
- posibilidad de crear copias de seguridad de productos y herramientas
- puerto USB
- posibilidad de crear copias de seguridad de productos y herramientas
DA-66T
Pantalla
- táctil TFT LCD de 17”
- en color
Software externo
- como opción*, licencia de puesto LITE T2D (creación de secuencias de plegado en PC)
Sistema
- controlador intuitivo con comandos de control
- sistema operativo estable Windows CE
- memoria RAM de 64Mb
- número máx. de programas: 1000 /1Gb/
- número máx. de repeticiones de un paso: 99
Funciones
- creación del dibujo de la pieza plegada en la pantalla del controlador (2D)
- creación automática del programa de plegado a partir del dibujo del producto (2D)
- cálculo automático de la carrera de la viga y de la fuerza de plegado en función del material
- ajuste automático del tope según el programa de plegado; visualización del proceso de plegado 3D (simulación de plegado paso a paso)
- posicionamiento automático de los dedos del tope detrás del segmento indicado del punzón y de la matriz
- mensajes de colisión de la herramienta con el material
- mensajes de advertencia sobre la superación de la fuerza de presión admisible de las herramientas
- posibilidad de cambiar el orden de los plegados
- cálculo automático del desarrollo de la chapa
- posibilidad de corregir los distintos pasos del programa
- posibilidad de cambiar el orden de plegado y corregir los distintos pasos
- posibilidad de controlar manualmente los distintos ejes del tope (mando de navegación)
- posibilidad de trabajar en modo manual
- base de datos de materiales
- biblioteca de punzones y matrices
- biblioteca de programas con vista previa gráfica y catalogación de productos
- contador de carreras y horas de trabajo
- puerto USB
- posibilidad de crear copias de seguridad de productos y herramientas
DA-69T
Pantalla
- táctil TFT LCD de 17”
- en color
Software externo
- como opción*, licencia de puesto LITE T3D (creación de secuencias de plegado en PC)
Sistema
- controlador intuitivo con comandos de control
- sistema operativo estable Windows CE
- memoria RAM de 64Mb
- número máx. de programas: 1000 /1Gb/
- número máx. de repeticiones de un paso: 99
Funciones
- importación de archivos DXF,
- importación de funciones 3D a IGES & SAT desde el programa LITE T3D
- creación del dibujo de la pieza plegada en la pantalla del controlador (3D)
- creación automática del programa de plegado a partir del dibujo del producto (3D)
- cálculo automático de la carrera de la viga y de la fuerza de plegado en función del material
- ajuste automático del tope según el programa de plegado
- visualización del proceso de plegado 3D (simulación de plegado paso a paso)
CYBELEC 12
Pantalla
- táctil TFT LCD de 12”
- en color
Sistema
- controlador intuitivo con comandos de control
- sistema operativo estable Windows CE
- número máx. de punzones: 100
- número máx. de punzones: 100
- número máx. de programas: 300
- número máx. de repeticiones de un paso: 24
- número máx. de materiales: 10
Funciones
- Interfaz HMI fácil de usar
- Dibujo gráfico del perfil 2D y visualización 3D
- Secuencia automática de plegado
- Máxima precisión de plegado gracias a algoritmos avanzados
- Tándem
- Importación de herramientas.
- Plegado inicial / final.
- Admite medición de ángulo.
- Admite lector de códigos de barras
- Industria 4.0 configurable
La máquina combina tecnología avanzada con facilidad de uso, lo que la convierte en una opción ideal tanto para tareas manuales de precisión como para una producción en serie eficiente. Los componentes de alta calidad y los sistemas de seguridad avanzados garantizan fiabilidad y seguridad de uso.
Seguridad

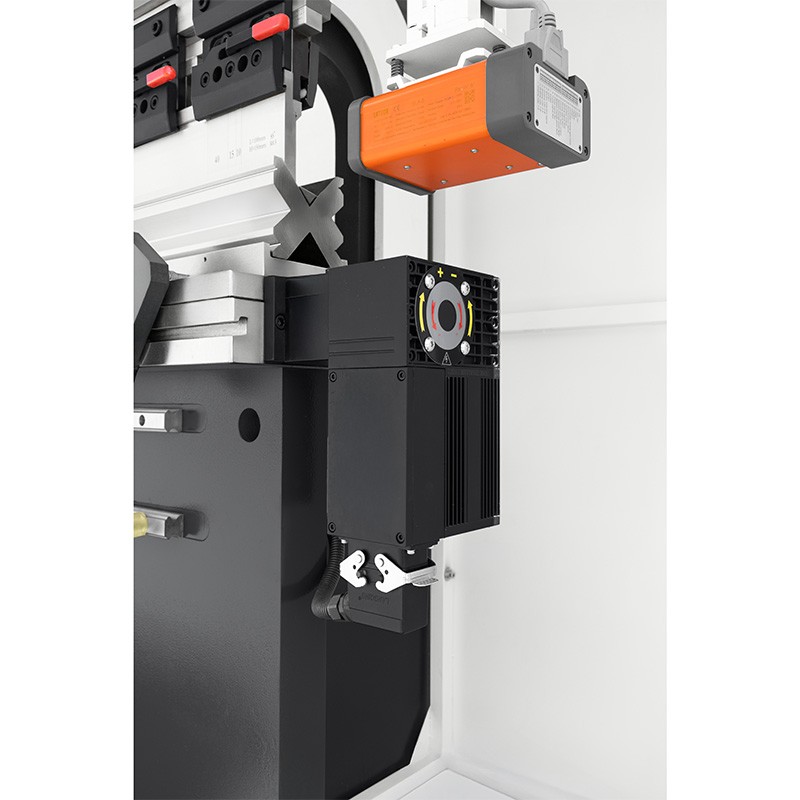

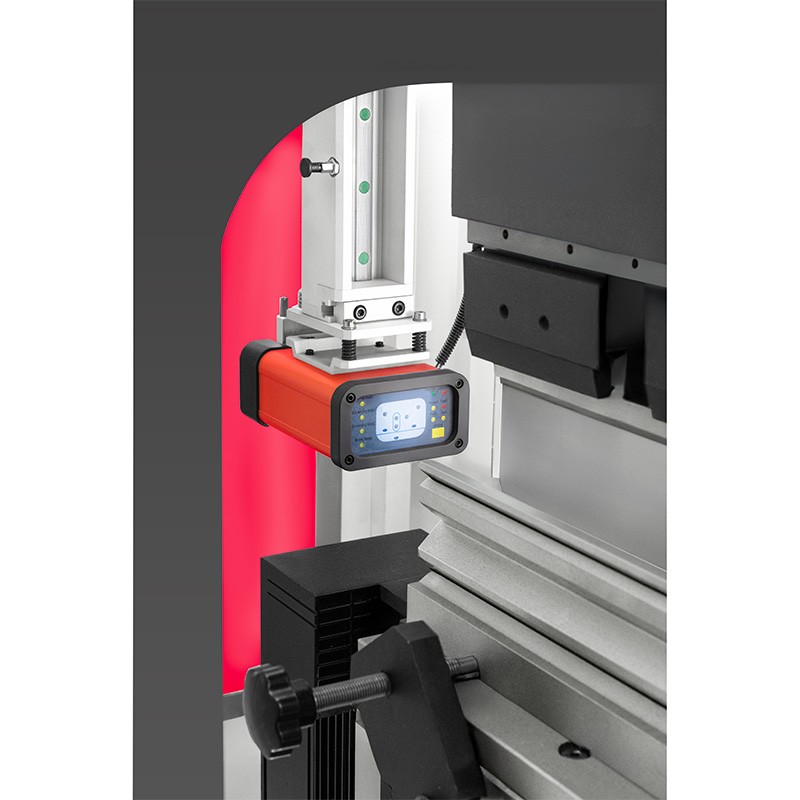

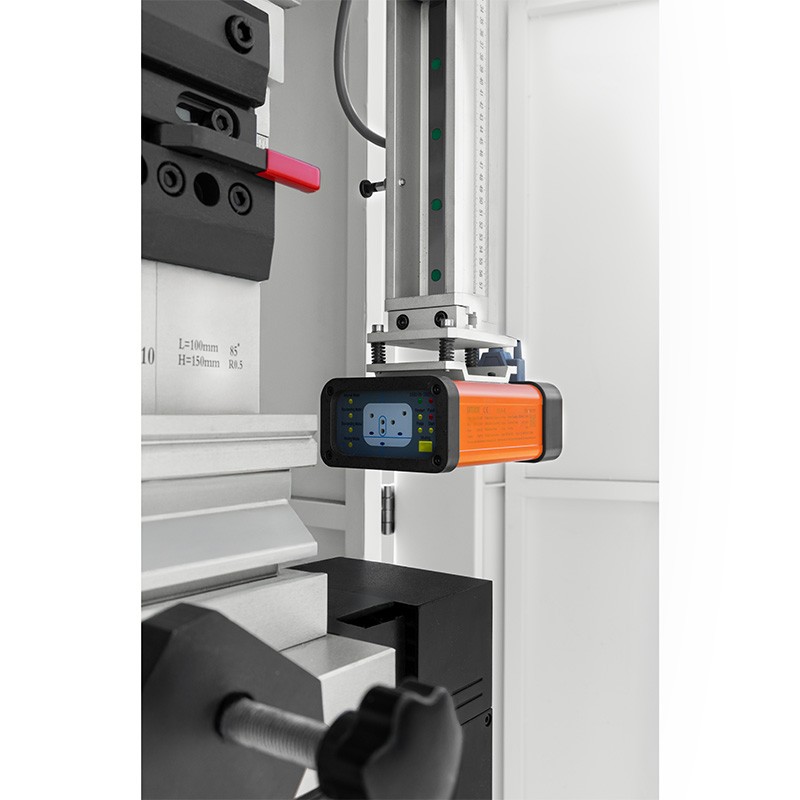

Sistema de seguridad láser
De serie, sistema de seguridad láser de alta gama que protege al operador y acelera más del doble el proceso de plegado.
¡No escatimamos en seguridad! Conexiones hidráulicas y válvulas de seguridad de la más alta calidad.
Preste atención a las soluciones de seguridad inadecuadas, como determinadas puertas o cortinas fotoeléctricas, ya que pueden no cumplir las normas CE y poner en riesgo la salud de los trabajadores. Como empleador, usted es responsable de la salud de sus trabajadores.
Protecciones de seguridad conformes con CE
Ergonomía y prestaciones adicionales:
- Controlador móvil sobre brazo articulado
- Iluminación LED: aumenta la comodidad y la seguridad de trabajo
- Soportes sobre guías lineales
- Soportes seguidores (opción*)
Los soportes seguidores accionados por servomotores permiten plegar chapas de mayores dimensiones y, durante el plegado, elevan la chapa en ángulo para que el arco plegado no se deforme y mantenga el ángulo establecido.
▶
