Torno CNC 800x4000 – Tecnología avanzada para la industria

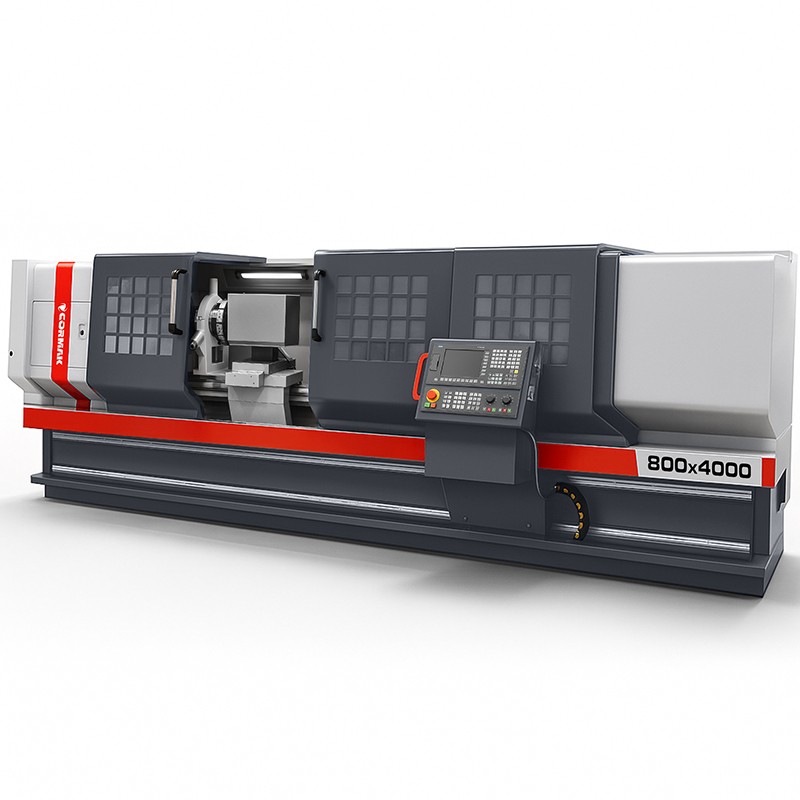

El torno CNC 800x4000 es una máquina numérica profesional diseñada para el mecanizado de precisión de metales en aplicaciones industriales exigentes. Gracias a su sólida construcción y a sus avanzados sistemas de control, garantiza fiabilidad y un alto rendimiento tanto en la producción en serie como en la fabricación a medida.
Principales ventajas del torno CNC 800x4000
El torno numérico 800x4000 ofrece soluciones integrales para la industria, combinando tecnología avanzada con ventajas prácticas. Su diseño y sus parámetros técnicos garantizan una precisión, una eficiencia y una versatilidad excepcionales, satisfaciendo las expectativas incluso de las plantas de producción más exigentes. Estas son las ventajas clave de la máquina:
- Alta precisión de mecanizado: El diámetro de torneado de 800 mm sobre el bancada y de 450 mm sobre el contrapunto permite el mecanizado preciso de piezas de grandes dimensiones y formas variadas.
- Gran distancia entre centros: La distancia de 4000 mm permite el mecanizado de componentes largos, ideales para la industria pesada, naval y ferroviaria.
- Rendimiento de producción: Las revoluciones del husillo en el rango de 30 a 800 rpm y el avance acelerado de los ejes X/Z (6/8 m/min) reducen la duración de los ciclos de mecanizado, aumentando la eficiencia.
- Durabilidad y fiabilidad: La anchura de la bancada de 600 mm y el sistema de lubricación automática de engranajes y guías garantizan la estabilidad y minimizan los costes de explotación.
- Automatización avanzada: El cabezal revolver de 4 posiciones (opcionalmente 6 u 8) permite un cambio rápido de herramientas, lo que aumenta la productividad en operaciones complejas.
- Manejo intuitivo: El control Siemens Sinumerik 808D en polaco y los sistemas opcionales Sinumerik 828D y Fanuc Oi-TF garantizan una programación y configuración sencillas.
- Seguridad y ergonomía: La iluminación halógena de 24 V y el sistema de refrigeración garantizan la comodidad y la seguridad del operario.
- Versatilidad de aplicaciones: Posibilidad de realizar ciclos de mecanizado complejos, como el roscado, el ranurado o el taladrado, gracias a los avanzados controles CNC.
- Rentabilidad de funcionamiento: El sistema de lubricación inteligente y la construcción robusta reducen la necesidad de un mantenimiento frecuente, lo que disminuye los costes de mantenimiento.
- Flexibilidad de configuración: Los accesorios opcionales, como el portaherramientas hidráulico o el transportador de virutas, permiten adaptar la máquina a las necesidades específicas de producción.
Construcción y tecnología
El torno CNC para metal 800x4000 ha sido diseñado pensando en la durabilidad, la precisión y el rendimiento en condiciones industriales exigentes. Los elementos clave de la construcción incluyen:
- Bancada robusta: Su anchura de 600 mm garantiza la estabilidad durante el mecanizado de piezas pesadas de hasta 8600 kg.
- Husillo de gran paso: el paso de 100 mm con punta A2-11 permite el mecanizado de piezas largas y macizas.
- Potente accionamiento del husillo: el motor de 11 kW garantiza un alto rendimiento en el mecanizado de diversos materiales, incluyendo acero y aleaciones metálicas.
- Sistema de lubricación automática: minimiza el desgaste de los engranajes y las guías, prolongando la vida útil de la máquina.
- Cabezal giratorio: el estándar de 4 posiciones (opcionalmente 6 u 8) permite un cambio rápido de herramientas, lo que aumenta la automatización de los procesos.
- Mordaza manual de 3 mordazas: garantiza una sujeción segura de piezas de diferentes formas y tamaños.
- Sistema de refrigeración: Garantiza unas condiciones óptimas de trabajo para las herramientas y las piezas, mejorando la calidad del mecanizado y prolongando la vida útil de las herramientas.
- Punta manual: equipada con un husillo de 75 mm de diámetro y un cono MK5, garantiza un apoyo estable de piezas largas.
Precisión y rendimiento
El torno industrial 800x4000 ofrece una precisión excepcional gracias a los avanzados sistemas de control Siemens Sinumerik y Fanuc Oi-TF. Estos permiten programar fácilmente ciclos de mecanizado complejos, como el roscado, el ranurado o el taladrado. El recorrido máximo del eje X (330 mm) y el avance acelerado de los ejes X/Z (6/8 m/min) garantizan una alta precisión y repetibilidad del mecanizado. El accionamiento dinámico del husillo y la sólida construcción optimizan el tiempo de producción, lo cual es clave en los procesos industriales en serie y unitarios.
Aplicaciones
El torno CNC para metal 800x4000 es la solución ideal para una amplia gama de aplicaciones industriales, entre las que se incluyen:
- Industria automovilística: Fabricación de componentes de precisión, como ejes, casquillos y engranajes.
- Industria de la maquinaria: Mecanizado de componentes de maquinaria de grandes dimensiones y alta precisión.
- Producción en serie y unitaria: Flexibilidad en la realización tanto de grandes lotes como de piezas individuales.
- Industria energética: Torneado de elementos con elevados requisitos técnicos, como piezas de turbinas o ejes.
- Industria naval y ferroviaria: Mecanizado de componentes metálicos largos de hasta 4000 mm de longitud.
La máquina es una elección excelente para las plantas de producción que buscan una solución fiable y versátil para el mecanizado de metales.
Datos técnicos del torno CNC 800x4000
| Control |
Sinumerik 808 |
| Distancia entre centros |
4000 mm |
| Diámetro de torneado sobre el bancada |
800 mm |
| Diámetro de torneado sobre el soporte |
450 mm |
| Ancho del bancada |
600 mm |
| Portabrocas |
manual |
| Punta |
manual |
| Punta del husillo |
A2-11 |
| Diámetro interior del husillo |
100 mm |
| Portaherramientas |
4 posiciones (opción 6,8) |
| Velocidad del husillo |
30–800 rpm |
| Recorrido máximo del eje X |
330 mm |
| Avance acelerado del eje X/Z |
6/8 m/min |
| Diámetro del husillo del contrapunto |
75 mm |
| Recorrido máximo del husillo del contrapunto |
250 mm |
| Cono del husillo del cabezal |
MK5 |
| Potencia del motor |
11 kW |
| Peso |
8600 kg |
Equipamiento de serie
- Control Siemens Sinumerik 808 en polaco
- Servomotores de Siemens
- Mordaza manual de torneado de 3 mordazas
- Cabezal giratorio de 4 posiciones
- Juego de mordazas blandas
- Punta manual
- Soporte fijo
- Sistema de refrigeración
- Sistema de lubricación automática de engranajes y guías
- Iluminación halógena de 24 V
- Documentación técnica y de funcionamiento (DTR) en polaco
Equipamiento opcional
- Controles Sinumerik 828, Fanuc, GSK
- Soporte móvil
- Soporte hidráulico
- Punta hidráulica
- Soporte fijo
- Sonda de herramientas
- Transportador de virutas
- Mordazas blandas adicionales
- Mordazas duras
- Puntas de manguito
- Pinza para piezas mecanizadas
- Alimentador de barras
- Portaherramientas
- Software CAD/CAM
Controles CNC: Siemens Sinumerik 808D, 828D y Fanuc Oi-TF
Los tornos CNC para metal de la serie 800x4000 están equipados con los prestigiosos sistemas de control Siemens Sinumerik y Fanuc Oi-TF, que garantizan precisión, fiabilidad y facilidad de uso. La elección del control adecuado permite adaptar la máquina a las necesidades específicas de producción.

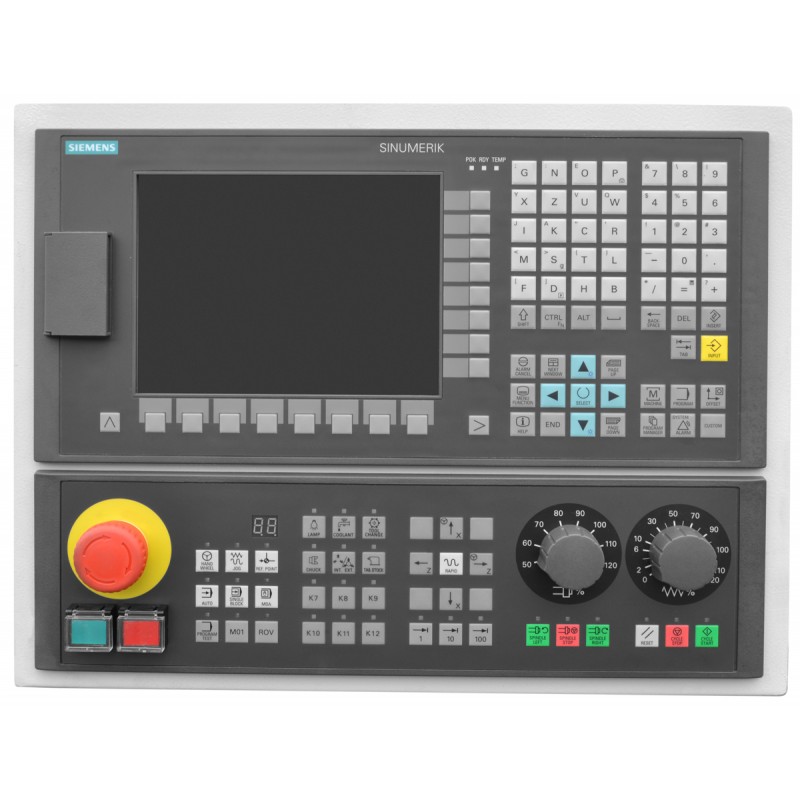

Siemens Sinumerik 808D
Siemens Sinumerik 808D es un control CNC económico para usuarios principiantes, que ofrece una interfaz intuitiva, alta fiabilidad y compatibilidad con máquinas básicas.
Siemens Sinumerik 828D
Siemens Sinumerik 828D es un sistema avanzado para procesos exigentes, con gran potencia de cálculo, ciclos de mecanizado avanzados y capacidad de integración con sistemas CAD/CAM.
Fanuc Oi-TF
Fanuc Oi-TF garantiza una estabilidad y precisión excepcionales en el torneado, con una interfaz intuitiva y funciones avanzadas de torneado, ideales para la producción en serie.
Confíe en la experiencia de CORMAK
Con más de 20 años de experiencia en el suministro de maquinaria industrial, CORMAK ofrece soluciones fiables y un servicio profesional. Nuestros tornos CNC cumplen con las normas de seguridad europeas y cuentan con el respaldo de un equipo de ingenieros cualificados.
- 16 años de experiencia en el mantenimiento de controles CNC de Siemens.
- 15 000 m² de superficie de almacén con unas 12 000 máquinas en oferta.
- Asesoramiento profesional en la selección de máquinas y soluciones.
Descargar manuales de uso
A continuación encontrarás información detallada sobre el manejo y la configuración de los controles Siemens Sinumerik:
SIEMENS SINUMERIK 828/840
Descargar manuales
SIEMENS SINUMERIK 808
Descargar manuales
