La configuración presentada constituye el equipamiento elegido con mayor frecuencia por los clientes; es una opción probada y eficiente para la producción en serie
Características principales:
-
Soportes delanteros: 2 unidades sobre guías lineales, que garantizan estabilidad durante las operaciones de plegado
-
Ajuste de los ejes Y1, Y2: automático
-
Ajuste del tope trasero (eje X): servomotor con encóderes
-
Ajuste del eje R: servomotor con encóderes
-
Compensación automática de la flecha de deflexión
-

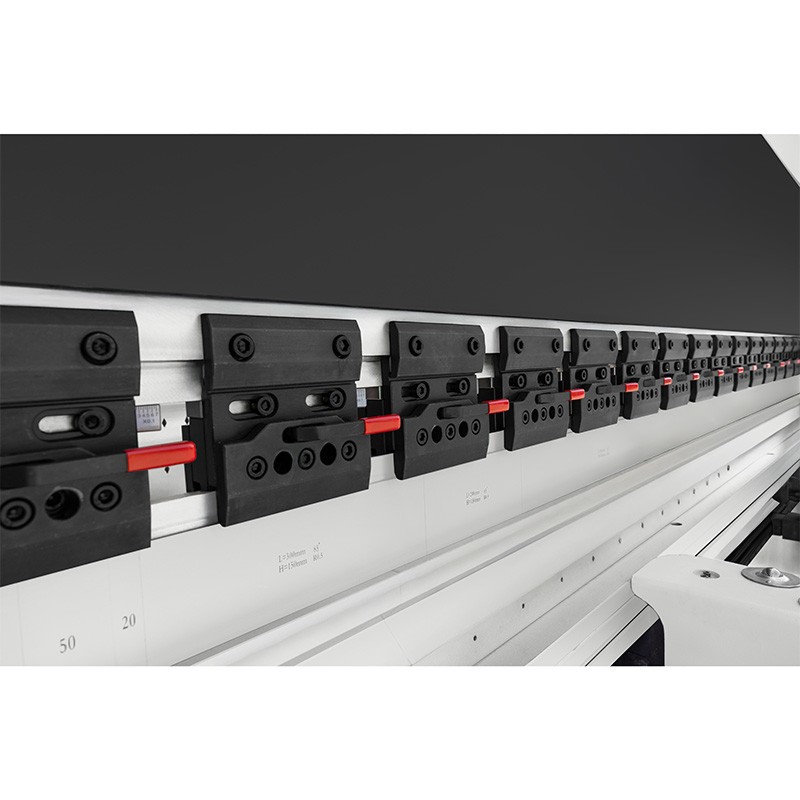

Sujeción del punzón bilateral : cambio rápido tipo AMADA, que permite cambios rápidos de herramientas
Las configuraciones disponibles se adaptan a las necesidades de producción y al tipo de piezas mecanizadas; la especificación de la máquina se determina individualmente según la aplicación y los requisitos tecnológicos.
Parámetros técnicos
| Espesor máx. de chapa plegada (S235) |
hasta 8.0mm |
| Fuerza nominal |
2000kN |
| Longitud máxima de chapa plegada |
6000mm |
| Profundidad de garganta |
320mm |
| Carrera máxima de la viga móvil |
200mm |
| Altura máxima de apertura |
480mm |
| Distancia entre montantes |
4800mm |
| Recorrido del tope trasero |
600mm |
| Potencia del motor |
15.0kW |
| Longitud |
6100mm |
| Anchura |
1900mm |
| Altura |
2900mm |
| Peso |
19,700kg |
Ajuste automático del recorrido del tope trasero (eje X) y del eje R (en opción, manual). El eje R facilita el plegado de radios mayores, por ejemplo, mediante el sistema de plegado por pasos.
Opcionalmente, ajuste de los dedos en los ejes Z1,Z2,R1,R2,X1,X2 mediante servomotores.
Para que el resultado del plegado por pasos sea satisfactorio, es necesario realizar ciertos cálculos que requieren conocer varios de los parámetros más importantes relacionados con el proceso de plegado; estos son:
- Longitud del arco: distancia entre los extremos de la curva de la parte plegada de la chapa, medida por el lado interior del pliegue;
- Número de pliegues: número de pliegues individuales que deben realizarse para obtener una chapa plegada con un radio determinado; cuanto mayor sea el número de pliegues, menor será el ángulo de cada pliegue y, en consecuencia, más suave será el arco;
- Distancia entre pliegues: distancia entre los pliegues individuales realizados durante el proceso.
Aunque todo el proceso de plegado por pasos pueda parecer bastante complicado, las máquinas y el software disponibles en CORMAK ya presentan un nivel de avance tal que, en muchos aspectos, sustituyen completamente al operario.

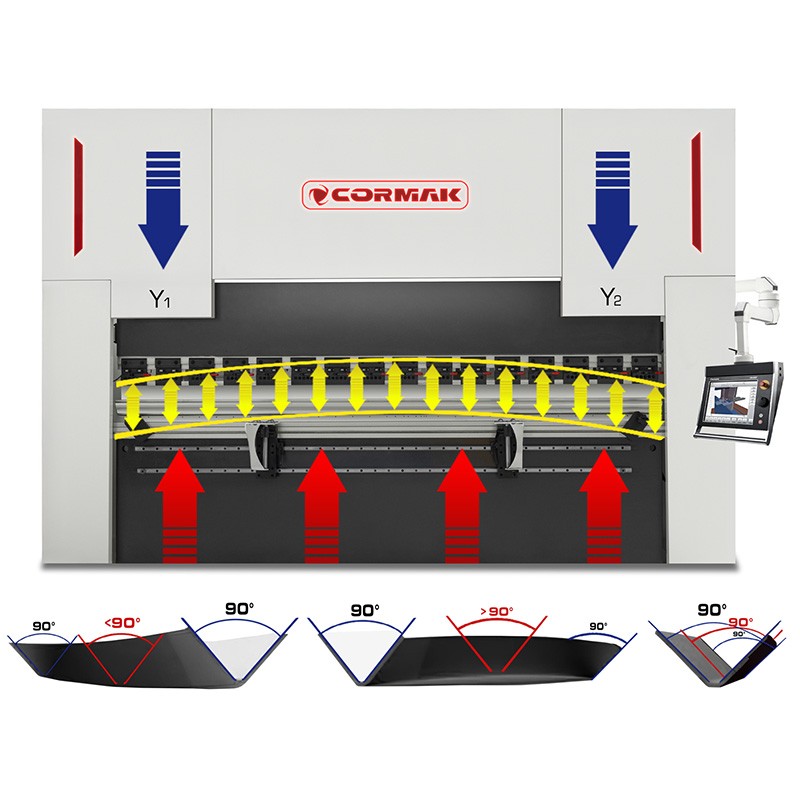

Compensación automática de la flecha de deflexión
Garantiza el mismo ángulo de plegado en toda la longitud de plegado - (opción)
Compensación manual de la flecha de deflexión (opción)
Garantiza el mismo ángulo de plegado en toda la longitud de plegado - (opción)
Componentes de alta calidad:
- Componentes del sistema eléctrico de las marcas Schneider/Delta/Eaton
Control y funcionalidad:
DELEM DA-58T
- equipado con pantalla táctil de 10", instalada sobre un brazo móvil, que permite libertad de trabajo en toda el área de trabajo de la máquina
- Programabilidad: posibilidad de guardar hasta 2000 programas, con 30 pasos en cada uno, lo que permite una adaptación flexible a diferentes tareas
- Manejo ergonómico: el menú intuitivo con abreviaturas en inglés facilita una rápida puesta en marcha
También están disponibles como opción los controles DELEM DA-53T+2D, DA-66T y DA-69T, o CYBELEC 12
DA-53T+2D
Pantalla
- TFT LCD táctil de 10.1"
- en color
Software externo
- licencia de puesto offline Profile-53TL opcional (creación de secuencias de plegado en PC)
Sistema
- sistema operativo Windows
- procesador de 200MHz
- memoria interna de 1GB
- comandos integrados en el sistema
- lógica de control que excluye colisiones entre los distintos ejes de trabajo
Funciones
- biblioteca de punzones y matrices /30 punzones & 60 matrices/ - biblioteca descriptiva y gráfica
- biblioteca de programas con posibilidad de vista previa gráfica y catalogación de productos
- base de materiales /posibilidad de introducir nuevos tipos de materiales a plegar/
- creación del dibujo de la pieza plegada en la pantalla del control /2D/
- creación del programa de plegado a partir del dibujo del producto introducido /2D/
- trabajo en la máquina con posibilidad de visualización 2D en tiempo real de la secuencia de plegado
- simulación de plegado 2D en pantalla con visualización de colisiones /simulación paso a paso/
- sistema de mensajes de advertencia /p. ej., en caso de superar la resistencia de las herramientas/
- posibilidad de cambiar el orden de plegado y modificar los distintos pasos del programa
- posibilidad de introducir y guardar correcciones en memoria
- posibilidad de trabajar en modo manual
- posibilidad de posicionamiento manual de los distintos ejes del tope
- lógica de control que excluye colisiones entre los distintos ejes X, R, Y1, Y2
- cálculo automático de la carrera de la viga de plegado
- cálculo automático de la fuerza de plegado según el tipo de material
- cálculo automático de la posición del tope
- cálculo automático del radio interior y del desarrollo del material
- posibilidad de crear copias de seguridad de productos y herramientas
- puerto USB
DA-58T
Pantalla
- TFT LCD táctil de 15"
- en color
Software externo
- licencia de puesto offline Profile-53TL opcional (creación de secuencias de plegado en PC)
Sistema
- sistema operativo Windows
- procesador de 200MHz
- memoria operativa de 4Mb
- número máximo de programas: 9999 (25 pasos máx.)
- número máximo de repeticiones por paso: 99
- comandos integrados en el sistema
- lógica de control que excluye colisiones entre los distintos ejes de trabajo
Funciones
- biblioteca de punzones y matrices /30 punzones & 60 matrices/
- biblioteca descriptiva y gráfica
- biblioteca de programas con posibilidad de vista previa gráfica y catalogación de productos
- base de materiales /posibilidad de introducir nuevos tipos de materiales a plegar/
- creación del dibujo de la pieza plegada en la pantalla del control /2D/
- creación del programa de plegado a partir del dibujo del producto introducido /2D/
- trabajo en la máquina con posibilidad de visualización 2D en tiempo real de la secuencia de plegado
- simulación de plegado 2D en pantalla con visualización de colisiones /simulación paso a paso/
- sistema de mensajes de advertencia /p. ej., en caso de superar la resistencia de las herramientas/
- posibilidad de cambiar el orden de plegado, modificar los distintos pasos del programa posibilidad de introducir y guardar correcciones en memoria
- posibilidad de trabajar en modo manual
- posibilidad de posicionamiento manual de los distintos ejes del tope lógica de control que excluye colisiones entre los distintos ejes X, R, Y1, Y2,
- cálculo automático de la carrera de la viga de plegado
- cálculo automático de la fuerza de plegado según el tipo de material
- cálculo automático de la posición del tope
- cálculo automático del radio interior y del desarrollo del material
- posibilidad de crear copias de seguridad de productos y herramientas
- puerto USB
- posibilidad de crear copias de seguridad de productos y herramientas
DA-66T
Pantalla
- TFT LCD táctil de 17”
- en color
Software externo
- licencia de puesto LITE T2D opcional (creación de secuencias de plegado en PC)
Sistema
- control intuitivo con comandos integrados en el sistema
- sistema operativo estable Windows CE
- memoria operativa de 64Mb
- número máximo de programas: 1000 /1Gb/
- número máximo de repeticiones por paso: 99
Funciones
- creación del dibujo de la pieza plegada en la pantalla del control (2D)
- creación automática del programa de plegado a partir del dibujo del producto (2D)
- cálculo automático de la carrera de la viga y de la fuerza de plegado según el material
- ajuste automático del tope según el programa de plegado visualización del proceso de plegado 3D (simulación paso a paso)
- ajuste automático de los dedos del tope detrás del segmento indicado del punzón y la matriz
- avisos de colisión entre herramienta y material
- mensajes de advertencia al superar la fuerza de presión admisible de las herramientas
- posibilidad de cambiar el orden de los pliegues
- cálculo automático del desarrollo de la chapa
- posibilidad de corregir los distintos pasos del programa
- posibilidad de cambiar el orden de plegado y corregir los distintos pasos
- posibilidad de control manual de los distintos ejes del tope (rueda de navegación)
- posibilidad de trabajar en modo manual
- base de materiales
- biblioteca de punzones y matrices
- biblioteca de programas con posibilidad de vista previa gráfica y catalogación de productos
- contador de carreras y horas de trabajo
- puerto USB
- posibilidad de crear copias de seguridad de productos y herramientas
DA-69T
Pantalla
- TFT LCD táctil de 17”
- en color
Software externo
- licencia de puesto LITE T3D opcional (creación de secuencias de plegado en PC)
Sistema
- control intuitivo con comandos integrados en el sistema
- sistema operativo estable Windows CE
- memoria operativa de 64Mb
- número máximo de programas: 1000 /1Gb/
- número máximo de repeticiones por paso: 99
Funciones
- importación de archivos DXF,
- importación de funciones 3D a IGES & SAT desde el programa LITE T3D
- creación del dibujo de la pieza plegada en la pantalla del control (3D)
- creación automática del programa de plegado a partir del dibujo del producto (3D)
- cálculo automático de la carrera de la viga y de la fuerza de plegado según el material
- ajuste automático del tope según el programa de plegado
- visualización del proceso de plegado 3D (simulación paso a paso)
CYBELEC 12
Pantalla
- TFT LCD táctil de 12”
- en color
Sistema
- control intuitivo con comandos integrados en el sistema
- sistema operativo estable Windows CE
- número máximo de punzones: 100
- número máximo de punzones: 100
- número máximo de programas: 300
- número máximo de repeticiones por paso: 24
- número máximo de materiales: 10
Funciones
- Interfaz HMI fácil de usar
- Dibujo gráfico del perfil 2D y visualización 3D
- Secuencia de plegado automática
- Máxima precisión de plegado gracias a algoritmos avanzados
- Tándem
- Importación de herramientas.
- Plegado inicial / final.
- Compatible con medición de ángulo.
- Compatible con lector de códigos de barras
- Industria 4.0 configurable
La máquina combina tecnología avanzada con simplicidad de manejo, lo que la convierte en una elección ideal tanto para tareas manuales de precisión como para un trabajo en serie eficiente. Los componentes de alta calidad y los avanzados sistemas de seguridad garantizan fiabilidad y seguridad de uso.
Seguridad

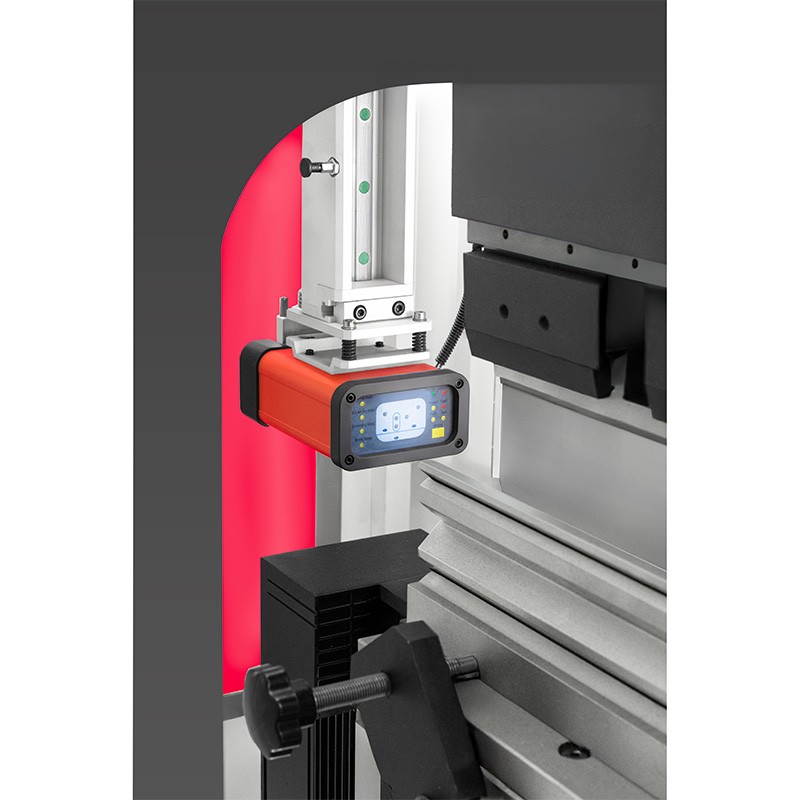

Sistema de seguridad láser
Solo con nosotros, de serie, sistema de seguridad láser de la más alta categoría, que protege al operario y acelera más del doble el proceso de plegado.
¡No ahorramos en seguridad! Conexiones hidráulicas y válvulas de seguridad de la más alta categoría.
Atención a las pseudo protecciones tipo puertas o cortinas fotoeléctricas, ya que no cumplen con las normas CE y exponen a los trabajadores al riesgo de perder la salud. ¡Como empleador, tú eres responsable de la salud de tu trabajador!
Protecciones de seguridad conformes con CE
Ergonomía y comodidades adicionales:
- Controlador móvil sobre brazo móvil
- Iluminación LED: aumentan el confort y la seguridad de trabajo
- Soportes sobre guías lineales
- Soportes seguidores (opción)
Los soportes seguidores con servomotores permiten plegar chapas de mayores dimensiones, que junto con el momento de plegado elevan la chapa en ángulo, para que el arco plegado no se deforme y mantenga el ángulo заданado.
▶
