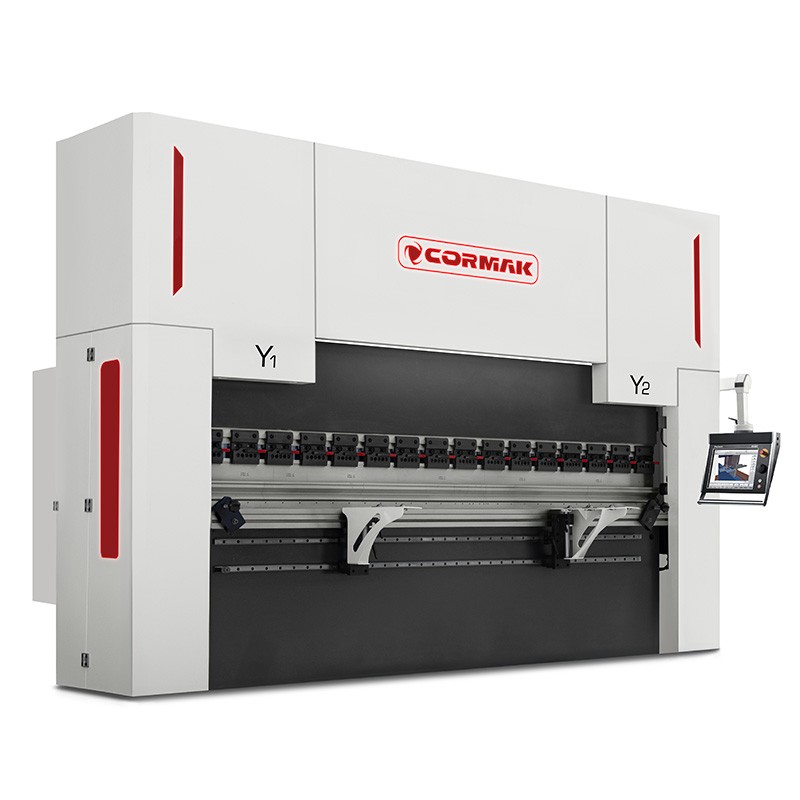

La configuración presentada constituye el equipamiento elegido con mayor frecuencia por los Clientes: una elección probada y eficaz para la producción en serie

• Soportes delanteros: 2 unidades sobre guías lineales, que garantizan estabilidad durante las operaciones de plegado

• Regulación de los ejes Y1, Y2: automática

• Regulación del tope trasero (eje X): servomotor con encoders

• Regulación del eje R: servomotor con encoders

• Regulación automática de la flecha de deflexión

• Sujeción del punzón bilateral : montaje rápido tipo AMADA, que permite cambios rápidos de herramientas

Adaptamos las configuraciones disponibles a las necesidades de producción y al tipo de piezas mecanizadas: la especificación de las máquinas se determina individualmente según la aplicación y los requisitos tecnológicos.

Parámetros técnicos

Regulación automática del recorrido de los topes (eje X) y del eje R (manual como opción). El eje R facilita el plegado de radios mayores, por ejemplo mediante sistema por pasos.

Como opción, regulación de los dedos en los ejes Z1,Z2,R1,R2,X1,X2 mediante servomotores.

*El precio indicado se refiere exclusivamente a la máquina, sin incluir equipamiento opcional/adicional, instalación, transporte ni formación; le rogamos que contacte con nuestro asesor para obtener más información.

Para que el resultado del plegado por pasos sea satisfactorio, es necesario realizar ciertos cálculos que requieren conocer varios de los parámetros más importantes relacionados con el proceso de plegado, que son:

• Longitud del arco: distancia entre los extremos de la curva de la parte plegada de la chapa, medida por el lado interior del pliegue;
• Número de plegados: número de plegados individuales que deben realizarse para obtener una chapa plegada con un radio determinado; cuanto mayor sea el número de plegados, menor será el ángulo de cada plegado individual y, en consecuencia, más suave será el arco;
• Distancia entre plegados: distancia entre los plegados individuales realizados durante el proceso.

Aunque todo el proceso de plegado por pasos puede parecer bastante complejo, las máquinas y el software disponibles en CORMAK ya cuentan con un nivel de desarrollo tan avanzado que, en muchos aspectos, sustituyen por completo al operador.

Compensación automática de la flecha de deflexión

Garantiza el mantenimiento del mismo ángulo de plegado en toda la longitud de plegado - (opción)

Compensación manual de la flecha de deflexión (opción)

Garantiza el mantenimiento del mismo ángulo de plegado en toda la longitud de plegado - (opción)

*El precio indicado se refiere exclusivamente a la máquina, sin incluir equipamiento opcional/adicional, instalación, transporte ni formación; le rogamos que contacte con nuestro asesor para obtener más información.

Componentes de alta calidad:

• Componentes del sistema eléctrico de la marca Schneider/Delta/Eaton



Control y funcionalidad:

DELEM DA-53TX

• Equipado con pantalla táctil de 15 pulgadas, instalada en un brazo móvil, que permite libertad de trabajo en todo el campo de trabajo de la máquina
• Algoritmos avanzados de programación con función de cálculo automático de la secuencia de plegado
• Control de hasta cuatro ejes, que permite operaciones más complejas
• Compatibilidad con muchas prensas plegadoras
• Opción: creación del dibujo de la pieza plegada en la pantalla del control /2D/
• Opción: creación del programa de plegado a partir del dibujo del producto introducido /2D/
• Opción: trabajo en la máquina con posibilidad de visualizar en 2D, en tiempo real, la secuencia de plegado

*El precio indicado se refiere exclusivamente a la máquina, sin incluir equipamiento opcional/adicional, instalación, transporte ni formación; le rogamos que contacte con nuestro asesor para obtener más información.

También están disponibles como opción los controles DELEM DA-53T+2D, DA-66T y DA-69T, o CYBELEC 12

DA-53T+2D

Pantalla

• táctil 10,1" TFT LCD
• en color

Software externo

• licencia de puesto offline Profile-53TL opcional (creación de secuencias de plegado en PC)

Sistema

• sistema operativo Windows
• procesador 200 MHz
• memoria interna 1GB
• comandos del controlador
• lógica de control que evita colisiones entre los distintos ejes de trabajo

Funciones

• biblioteca de punzones y matrices /30 punzones & 60 matrices/ - biblioteca descriptiva y gráfica
• biblioteca de programas con posibilidad de vista previa gráfica y catalogación de productos
• base de materiales /posibilidad de introducir nuevos tipos de materiales plegados/
• creación del dibujo de la pieza plegada en la pantalla del control /2D/
• creación del programa de plegado a partir del dibujo del producto introducido /2D/
• trabajo en la máquina con posibilidad de visualizar en 2D, en tiempo real, la secuencia de plegado
• simulación de plegado 2D en pantalla con vista previa de colisiones /simulación de plegado paso a paso/
• sistema de mensajes de advertencia /por ejemplo, sobre la superación de la resistencia de las herramientas/
• posibilidad de cambiar el orden de plegado y modificar pasos individuales del programa
• posibilidad de introducir y guardar correcciones en la memoria
• posibilidad de trabajar en modo manual
• posibilidad de posicionamiento manual de los distintos ejes del tope
• lógica de control que evita colisiones entre los distintos ejes X, R, Y1, Y2
• cálculo automático de la carrera de la viga de plegado
• cálculo automático de la fuerza de plegado en función del tipo de material plegado
• cálculo automático de la posición del tope
• cálculo automático del radio interior y del desarrollo del material
• posibilidad de crear copias de seguridad de productos y herramientas
• puerto USB

DA-58T

Pantalla

• táctil 15" TFT LCD
• en color

Software externo

• licencia de puesto offline Profile-53TL opcional (creación de secuencias de plegado en PC)

Sistema

• sistema operativo Windows
• procesador 200 MHz
• memoria operativa 4Mb
• número máx. de programas: 9999 (25 pasos máx.)
• número máx. de repeticiones de paso: 99
• comandos del controlador
• lógica de control que evita colisiones entre los distintos ejes de trabajo

Funciones

• biblioteca de punzones y matrices /30 punzones & 60 matrices/
• biblioteca descriptiva y gráfica
• biblioteca de programas con posibilidad de vista previa gráfica y catalogación de productos
• base de materiales /posibilidad de introducir nuevos tipos de materiales plegados/
• creación del dibujo de la pieza plegada en la pantalla del control /2D/
• creación del programa de plegado a partir del dibujo del producto introducido /2D/
• trabajo en la máquina con posibilidad de visualizar en 2D, en tiempo real, la secuencia de plegado
• simulación de plegado 2D en pantalla con vista previa de colisiones /simulación de plegado paso a paso/
• sistema de mensajes de advertencia /por ejemplo, sobre la superación de la resistencia de las herramientas/
• posibilidad de cambiar el orden de plegado, modificar pasos individuales del programa y posibilidad de introducir y guardar correcciones en la memoria
• posibilidad de trabajar en modo manual
• posibilidad de posicionamiento manual de los distintos ejes del tope, lógica de control que evita colisiones entre los distintos ejes X, R, Y1, Y2,
• cálculo automático de la carrera de la viga de plegado
• cálculo automático de la fuerza de plegado en función del tipo de material plegado
• cálculo automático de la posición del tope
• cálculo automático del radio interior y del desarrollo del material
• posibilidad de crear copias de seguridad de productos y herramientas
• puerto USB
• posibilidad de crear copias de seguridad de productos y herramientas

DA-66T

Pantalla

• táctil 17” TFT LCD
• en color

Software externo

• licencia de puesto LITE T2D opcional (creación de secuencias de plegado en PC)

Sistema

• control intuitivo con comandos del controlador
• sistema operativo estable Windows CE
• memoria operativa 64Mb
• número máx. de programas: 1000 /1Gb/
• número máx. de repeticiones de paso: 99

Funciones

• creación del dibujo de la pieza plegada en la pantalla del control (2D)
• creación automática del programa de plegado a partir del dibujo del producto (2D)
• cálculo automático de la carrera de la viga y de la fuerza de plegado en función del material
• ajuste automático del tope según el programa de plegado, visualización del proceso de plegado 3D (simulación de plegado paso a paso)
• ajuste automático de los dedos del tope detrás del segmento indicado del punzón y la matriz
• mensajes de colisión de la herramienta con el material
• mensajes de advertencia sobre la superación de la fuerza de presión admisible de las herramientas
• posibilidad de cambiar el orden de los pliegues
• cálculo automático del desarrollo de la chapa
• posibilidad de corregir pasos individuales del programa
• posibilidad de cambiar el orden de plegado y corregir pasos individuales
• posibilidad de control manual de los distintos ejes del tope (rueda de navegación)
• posibilidad de trabajar en modo manual
• base de materiales
• biblioteca de punzones y matrices
• biblioteca de programas con posibilidad de vista previa gráfica y catalogación de productos
• contador de carreras y horas de trabajo
• puerto USB
• posibilidad de crear copias de seguridad de productos y herramientas

DA-69T

Pantalla

• táctil 17” TFT LCD
• en color

Software externo

• licencia de puesto LITE T3D opcional (creación de secuencias de plegado en PC)

Sistema

• control intuitivo con comandos del controlador
• sistema operativo estable Windows CE
• memoria operativa 64Mb
• número máx. de programas: 1000 /1Gb/
• número máx. de repeticiones de paso: 99

Funciones

• importación de archivos DXF,
• importación de funciones 3D a IGES & SAT desde el programa LITE T3D
• creación del dibujo de la pieza plegada en la pantalla del control (3D)
• creación automática del programa de plegado a partir del dibujo del producto (3D)
• cálculo automático de la carrera de la viga y de la fuerza de plegado en función del material
• ajuste automático del tope según el programa de plegado
• visualización del proceso de plegado 3D (simulación de plegado paso a paso)

CYBELEC 12

Pantalla

• táctil 12” TFT LCD
• en color

Sistema

• control intuitivo con comandos del controlador
• sistema operativo estable Windows CE
• número máx. de punzones: 100
• número máx. de punzones: 100
• número máx. de programas: 300
• número máx. de repeticiones de paso: 24
• número máx. de materiales: 10

Funciones

• Interfaz HMI fácil de usar
• Dibujo gráfico de perfil 2D y visualización 3D
• Secuencia automática de plegado
• Máxima precisión de plegado gracias a algoritmos avanzados
• Tándem
• Importación de herramientas.
• Plegado inicial / final.
• Compatible con medición de ángulo.
• Compatible con lector de códigos de barras
• Industria 4.0 configurable

*El precio indicado se refiere exclusivamente a la máquina, sin incluir equipamiento opcional/adicional, instalación, transporte ni formación; le rogamos que contacte con nuestro asesor para obtener más información.

La máquina combina tecnología avanzada con facilidad de uso, lo que la convierte en una elección ideal tanto para tareas manuales precisas como para un trabajo en serie eficiente. Los componentes de alta calidad y las protecciones avanzadas garantizan fiabilidad y seguridad de uso.

Seguridad
